La Radeon RX 470 Strix OC d'Asus

Asus commercialise deux designs de Radeon RX 470 : DirectCU2 et Strix (ROG). Cette dernière version est proposée en 3 déclinaisons : 4 Go Strix, 4 Go Strix OC et 8 Go Strix OC. Les Strix OC profitent d'un GPU cadencé à 1250 MHz au lieu de 1206 MHz (+4%), mais leur mémoire reste aux 1650 MHz de référence. Il faut compter 245€ pour la Strix OC 4 Go que nous avons pu tester.

Comme à son habitude, Asus propose optionnellement d'activer un mode OC via son logiciel GPU Tweak pour gagner 20 MHz. AMD qui nous a fourni cet échantillon s'est assuré qu'il ne soit pas équipé du bios spécial presse qui force par défaut cet overclocking contrairement aux cartes du commerce, ce que nous avons pu vérifier.

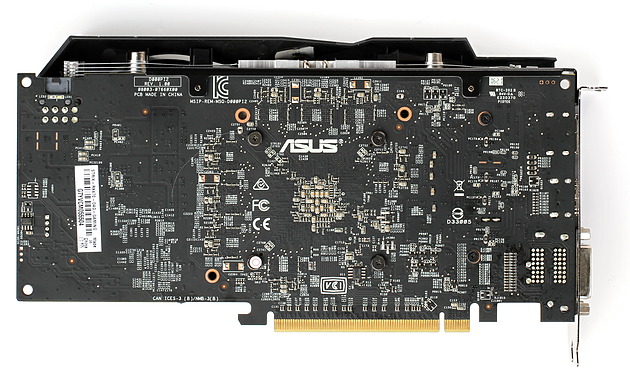

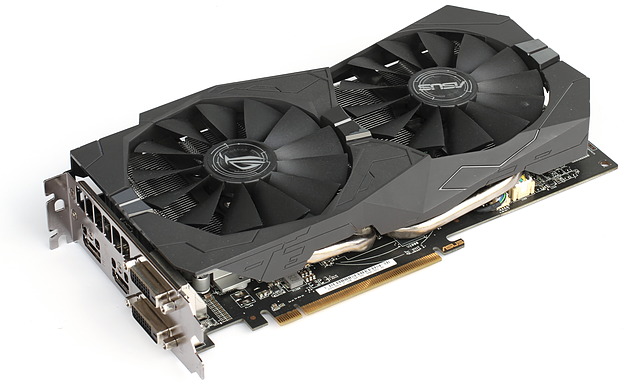

La Radeon RX 470 Strix est de taille moyenne avec 24cm de long, un dépassement de 2cm sur le dessus et une épaisseur de deux slots. Le design est relativement simple pour une carte de la famille Strix avec une large coque en plastique qui a tendance à s'écraser leur de la manipulation. La rigidité du PCB est cependant assurée par une barre métallique fixée au PCB et à l'équerre?

Asus met en avant un éclairage RGB Aura mais celui-ci ne concerne que le très petit logo ROG présent sur le dessus de la coque.

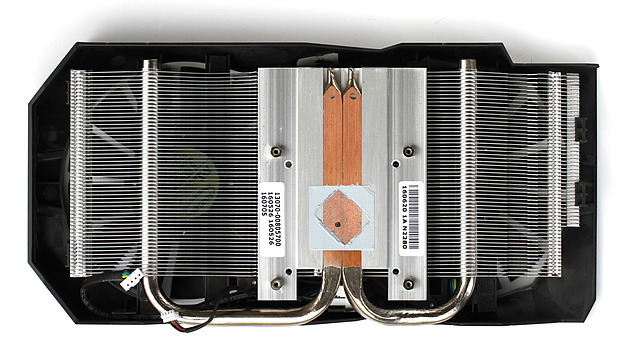

Le ventirad est composé d'un large radiateur en aluminium à ailettes horizontales sur lequel sont fixés les 2 ventilateurs de 10cm. Pour renforcer ce radiateur, Asus a ajouté 2 caloducs de 6mm qui forment la base du ventirad et sont en contact direct avec le GPU. Un petit radiateur supplémentaire est placé sur l'étage d'alimentation.

Le comportement de ce ventirad est loin d'être exceptionnel, Asus semble l'avoir calibré de manière à favoriser une faible température GPU, au détriment des nuisances sonores. Mais au vu de l'imagerie thermique nous pouvons penser qu'Asus a également poussé la vitesse des ventilateurs pour éviter un échauffement trop important de l'étage d'alimentation. Par ailleurs il y a des perturbations entre les flux d'air des deux ventilateurs, ce qui est courant avec les ailettes horizontales et peut être agaçant à l'oreille.

La carte graphique est par contre totalement silencieuse au repos, ses ventilateurs étant à l'arrêt.

A noter la présence d'un connecteur 4 pinsFanConnect qui comme son nom l'indique permet d'ajouter dans le système un ventilateur qui sera contrôlé par la température GPU.

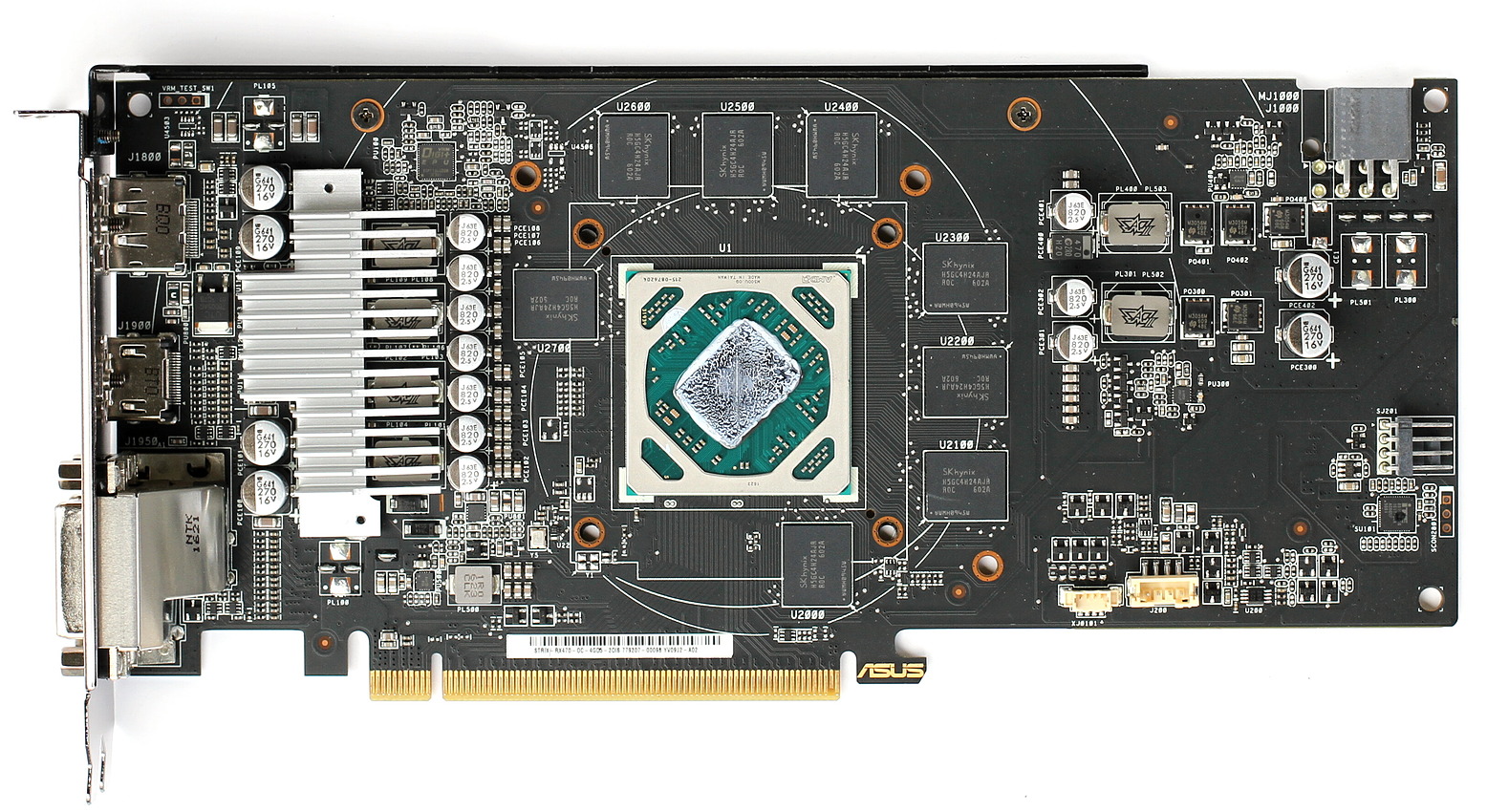

L'étage d'alimentation destiné au GPU est composé de 4 phases et deux de plus sont dédiées à la mémoire GDDR5 6 Gbps SKHynix. Celle-ci est donc overclockée puisqu'elle tourne à 6.6 Gbps (1650 MHz).

Les étages d'alimentations sont approvisionnés via 2 sources de 12V : un connecteur 6 broches et le bus PCI Express. Asus a poussé quelque peu la limite de consommation asic de 85 à 95W, de quoi donner un peu plus de marge au GPU. Cela correspond à une limitation de consommation totale de +/- 145W.

A noter que l'équilibre des 2 sources 12V a été calibré de manière à ne pas dépasser la norme au niveau du bus, quitte à aller au-delà au niveau du connecteur 6 broches. Nous avons ainsi mesuré à son niveau 7.3A, soit un peu plus que les 6.25A de la norme. Ce n'est pas un soucis en pratique et l'approche d'Asus est raisonnable même si un connecteur 8 broches aurait été plus propre.

Enfin, la connectique vidéo diffère de celle de référence : Asus a opté pour 2 sortie DVI Dual Link, 1 HDMI et 1 DisplayPort au lieu de 3 DisplayPort. Il s'agit de DVI-D incompatible avec un adaptateur VGA.
