AMD Radeon HD 7850 & 7870 en test

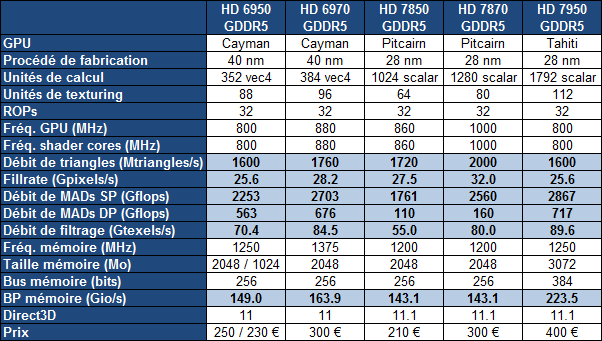

Spécifications

Les Radeon HD 7800 affichent des chiffres bruts quelque peu en retrait par rapport aux Radeon HD 6900. Tout comme la Radeon HD 7870 peut être vue comme une double Radeon HD 7770, la Radeon HD 7850 est une double Radeon HD 7750, si ce n'est qu'elle dispose d'une fréquence GPU légèrement supérieure. L'écart entre les 2 Radeon HD 7800 reste cependant très élevé, comme pour les Radeon HD 7700 : 45% contre 20% entre les Radeon HD 6900 !

Pour ce test, AMD nous a fourni des Radeon HD 7870 et 7850 de référence :

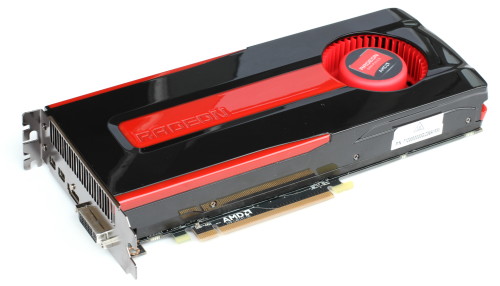

La Radeon HD 7870 de référence

Le PCB de référence de la Radeon HD 7870 mesure 24cm de long, mais la coque du système de refroidissement en dépasse de plus ou moins 1cm. Ce ventirad repose sur un ventilateur radial, ou turbine, pour expulser l'air chaud en dehors du boîtier. Il est constitué d'une base en cuivre de laquelle partent 3 caloducs vers un radiateur en aluminium. Ce bloc de refroidissement est enfermé dans une cage formée par la coque et une plaque métallique qui fait office de support et est en contact avec les modules mémoires. Elle n'est cependant pas en contact avec les composants sensibles de l'étage d'alimentation, mais présente une ouverture à leur niveau de manière à ce qu'ils puissent profiter d'une partie du flux d'air.

Pour alimenter ce GPU dont le TDP est de 190W, l'étage d'alimentation dispose de 5 phases relativement basiques, situées non pas à l'arrière de la carte mais entre le GPU et le bracket. La mémoire est alimentée via une phase supplémentaire et est de type GDDR5 T2C d'Hynix, certifiée à 1.25 GHz. Deux connecteurs 6 broches sont requis.

La connectique est identique à celle des autres Radeon HD 7000 de référence, à savoir : une sortie DVI Dual Link, une sortie HDMI 1.4a 3 GHz et deux sorties mini-DisplayPort 1.2. Un seul connecteur CrossFire est présent, limitant la Radeon HD 7870 au bi-GPU.

Du côté de l'overclocking, nous avons pu modifier la tension GPU et obtenir ces configurations (fréquence GPU / fréquence mémoire @ tension GPU : consommation de la carte sous Anno 2070) :

1000 / 1200 MHz @ 1.050V : 94W
1000 / 1200 MHz @ 1.219V : 124W (par défaut)
1175 / 1500 MHz @ 1.219V : 144W
1200 / 1500 MHz @ 1.250V
1225 / 1500 MHz @ 1.275V
1250 / 1500 MHz @ 1.300V : 177W

La Radeon HD 7850 de référence

La Radeon HD 7850 de référence est identique à la Radeon HD 7870 décrite ci-dessus, à une exception près : son étage d'alimentation se contente de 4 des 5 phases prévues pour accompagner la baisse du TDP à 150W.

Avec les outils disponibles actuellement, nous n'avons pas pu modifier la tension GPU (fréquence GPU / fréquence mémoire @ tension GPU : consommation de la carte sous Anno 2070) :

860 / 1200 MHz @ 1.213V : 103W (par défaut)
1000 / 1550 MHz @ 1.213V : 119W
