Focus : Core i7-7820X : Un Skylake-X mieux placé ?

Publié le 12/09/2017 à 15:36 par Guillaume Louel

Après le lancement des Threadripper qui a fortement secoué le tout frais Core i9-7900X, prenons un peu de temps pour revenir sur le cas d'un autre modèle de la gamme HEDT d'Intel, le Core i7-7820X qui dispose de 8 coeurs.

La concurrence sur le haut de gamme (pour ne pas dire tout court) n'est plus une chose à laquelle la société était habitué ces dernières années et le lancement successif des Ryzen et des Threadripper à quelque peu secoué les plans d'Intel dont la gamme HEDT se retrouve chamboulée.

Alors que l'on attends de pouvoir vous en dire plus sur les modèles qui utiliseront le...

[+] Lire la suite

Dossier : Intel Core i9-7900X et Core i7-7740X en test : déjà-vus ?

Publié le 29/06/2017 à 16:31 par Guillaume Louel

Un lancement de plateforme Intel haut de gamme est en général peu surprenant. Les architectures connues et le peu de changements attendus donnent cette impression. Mais avec Skylake-X, rien n'est attendu !

[+] Lire la suite

Nouvelle extension vectorielle ARMv8-A SVE

Tags : ARM; ARMv8; AVX-512; AVX2; Intel;
Publié le 23/08/2016 à 15:32 par Guillaume Louel

ARM profite également de la conférence Hot Chips pour présenter une nouveauté importante de son jeu d'instruction, une extension vectorielle baptisée SVE (Scalable Vector Extension).

Les instructions vectorielles permettent pour rappel d'effectuer une même opération sur plusieurs données à la fois (regroupées dans un vecteur au sens informatique , un tableau à une dimension). Dans les architectures x86, on a vu de multiples extensions se succéder. Si l'on reste chez Intel, après les différentes variantes de SSE, on aura connu plus récemment AVX dans Sandy Bridge, AVX2 dans Haswell et AVX-512 pour les Skylake serveurs uniquement.

Dans la grande tradition du x86 qui est un jeu d'instruction "large" (CISC), chaque extension rajoute de nouvelles instructions vectorielles adaptées spécifiquement aux unités matérielles présentes dans chaque génération de processeur introduite. Parmi les changements d'une version à l'autre, outre de nouvelles opérations (par exemple effectuer une multiplication et une addition en simultanée), ce qui évolue surtout est la quantité de données qu'une puce est capable de traiter. Ainsi, comme son nom l'indique, AVX-512 permet d'effectuer des opérations sur des données par groupes de 512 bits (par exemple 16 données 32 bits) à la fois, là ou les unités d'AVX2 travaillaient sur des groupes de 256 bits (dans le même exemple, 8 fois 32 bits).


Les instructions FMA3 d'AVX2, on notera la large quantité de variantes proposées

Ce modèle d'instructions adaptées a chaque variante de matériel à l'avantage d'être simple pour les constructeurs, chaque nouveauté est géré par de nouvelles instructions, mais en pratique ce mode de fonctionnement est très problématique. Comme nous avions eu l'occasion de le voir, en général, les programmes sont compilés pour une architecture donnée, parfois deux lorsque l'on a de la chance, ce qui pousse souvent les logiciels commerciaux à ne pas forcément utiliser les dernières nouveautés matérielles par souci de compatibilité.

Cela permet aussi aux constructeurs qui disposent d'un compilateur, comme on l'avait vu avec Intel, d'augmenter artificiellement l'avantage proposé par une architecture. S'ajoute en prime le problème de la vectorisation du code source des logiciels, un problème compliqué qu'on résout soit à la main, soit en laissant faire le compilateur qui, malgré sa meilleure volonté, se retrouve assez souvent dans des situations ou il ne peut pas vectoriser automatiquement le code, par prudence.

Dans le monde ARM, la situation est beaucoup plus simple. Le jeu d'instruction ARM repose pour rappel sur le principe d'un jeu d'instruction réduit (RISC) et rajouter de nouvelles instructions à chaque nouveau processeur n'est pas une option. ARM avait tout de même introduit une extension vectorielle, NEON , qui rajoute des instructions vectorielles (VFP) sur 128 bits. Cette extension avait été conçue il y a une douzaine d'année, exploitée notamment sur l'architecture précédente (ARMv7 en 32 bits).

Pour le passage à son architecture 64 bits, ARMv8-A, ARM n'avait pas apporté de changement fondamental à NEON. C'est désormais chose faite avec l'introduction de SVE, dont les ambitions vont pour le coup beaucoup plus loin.

ARM donne quelques petits détails dans un post de blog  sur le fonctionnement de sa nouvelle extension. L'idée de base de SVE se retrouve dans son nom : il s'agit d'une extension Scalable, la taille des vecteurs sur lequel les instructions s'appliquent n'est pas fixe (contrairement à AVX-512 et ses vecteurs 512 bits).

Côté matériel, la spécification d'ARM laisse le choix aux designers de processeurs qui peuvent choisir la largeur de leurs unités de calcul, entre 128 et 2048 bits (!). Cela donne un maximum de flexibilité, permettant de créer des designs orignaux et adaptés à des marchés spécifiques (ARM vise principalement avec SVE le marché des serveur et du HPC, même si le jeu d'instruction devrait se retrouver sur d'autres puces).

Le plus intéressant est ce qui se passe au niveau du jeu d'instruction : il est indépendant de la taille des vecteurs à traiter (la société parle de VLA, Vector Length Agnostic). Concrètement, plutôt que d'utiliser des instructions qui traitent (par exemple) 4 données 32 bits, les instructions VLA indiquent directement quelles instructions appliquer aux vecteurs sans s'occuper d'un quelconque découpage.

Techniquement, ARM ne détaille pas vraiment comment sera implémenté la chose côté matériel, se contentant de dire que c'est le matériel qui, en fonction de la taille de ses unités, s'occupera de découper le vecteur en autant de passes que nécessaire pour le traiter dans ses unités. ARM indique simplement que l'encodage de la taille du vecteur n'est pas nécessaire et qu'elle est déterminée par les mécanismes de prédiction des puces (qui seraient particulièrement performants y compris pour les boucles imbriquées).

Le fonctionnement exact est assez flou, et diffère d'une proposition d'extension - sur le fond assez proche - que l'on avait vu l'année dernière pour le jeu d'instruction RISC-V (PDF) . D'après ARM, un travail important a été effectué sur les instructions qui permettent de charger les données en mémoire pour les traiter, elles représenteraient la majorité des instructions ajoutées.

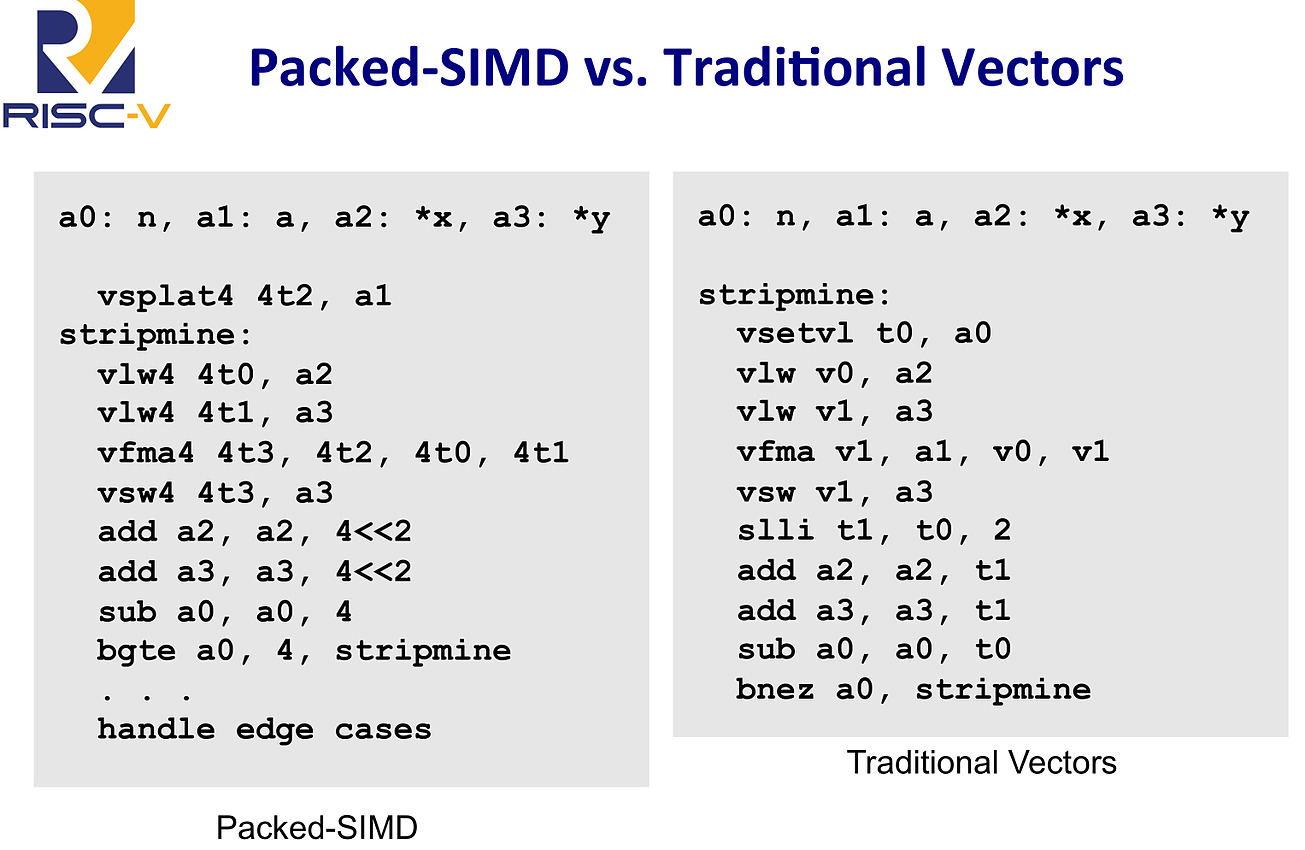

Extrait de la présentation de proposition vectorielle pour RISC-V, à gauche un code SIMD classique 128 bits, à droite un code vectoriel. La première instruction vsetvl indique la taille des vecteurs traités

L'approche est très différente de celle des SSE/AVX, on peut même la qualifier d'élégante, et devrait permettre de conserver un jeu d'instruction très compact tout en offrant une grande flexibilité. ARM indique que seul un seizième de l'espace d'encodage d'instruction RISC disponible est utilisé pour les nouvelles instructions VLA (les instructions AArch64 sont encodés sur 32 bits, 75% de cet espace est déjà utilisé aujourd'hui par le reste des instructions).

En prime, cela résout le problème de la compilation que nous évoquions plus haut : un programme compilé avec des instructions vectorielles VLA pourra profiter pleinement de toutes les architectures matérielles SVE existantes et à venir.

Cette extension devrait permettre de voir des puces ARM assez différentes arriver sur le marché et si le monde des serveurs et du HPC est clairement visé - ARM met en avant Fujitsu qui développera une puce ARMv8-A avec SVE pour le supercalculateur Post-K prévu pour 2020 - on s'intéressera aussi à l'arrivée de SVE dans des puces plus classiques. La publication de la version finale de la spécification est prévue pour la fin de l'année ou le tout début 2017.

Accélération SHA pour Cannonlake

Publié le 22/02/2016 à 13:38 par Guillaume Louel

Quelques petites informations et confirmations sont apparues ce week-end à propos de Cannonlake, la future architecture processeur d'Intel prévue pour la seconde moitié de 2017, et qui sera la première du constructeur à être produite dans un procédé de fabrication 10nm.

C'est par la publication d'un patch pour Clang, le compilateur C/C++/Obj-C de LLVM  que l'on aura obtenu d'abord quelques confirmations sur le support d'AVX-512. Le patch en question que vous pouvez retrouver ici  concerne l'énumération des fonctionnalités des familles de processeur. L'intérêt de ce code est de permettre aux développeurs, indépendamment de la machine qu'ils utilisent, de compiler des versions optimisées de leurs programmes pour une architecture donnée (par exemple, optimisée pour Skylake en ajoutant -march=skylake, plus de détails sur le sujet dans cet article).

Le patch, en développement depuis début février , indique le support spécifique de certains jeux d'instructions en fonction des familles. On retrouve ainsi les deux déclinaisons de Skylake, la version "client" (celle disponible pour les PC portables et de bureau) et la version "serveur" pour les Xeon. Cette dernière se différencie pour rappel par son support d'une partie du jeu d'instruction AVX-512.

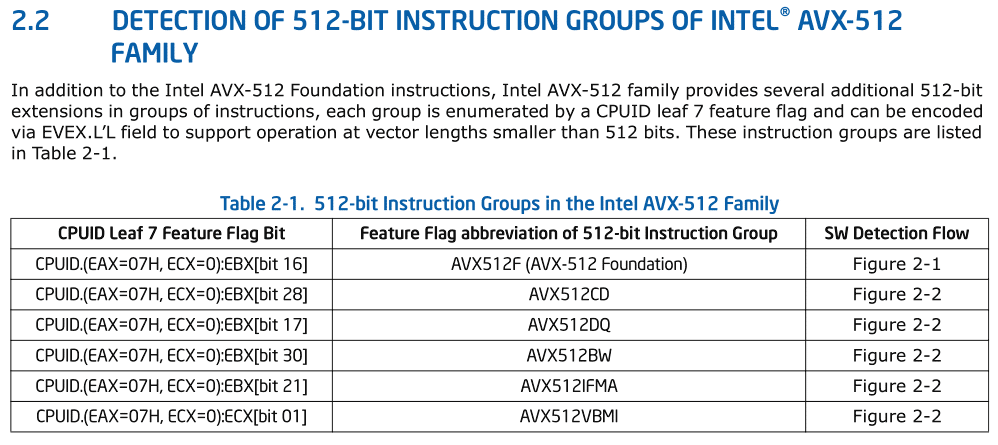

Extrait de la documentation AVX-512 d'Intel

Pour ce patch, Intel ne spécifie qu'une seule version de Cannonlake et l'on retrouve, comme promis, le support des instructions AVX-512. De manière plus précise, en plus des instructions déjà supportées par la version Xeon de Skylake, deux autres extensions sont présentes, avx512ifma et avx512vbmi (une information que nous avions notée l'année dernière). L'extension avx512ifma concerne les instructions dites fused multiply add (par exemple A x B + C), appliquées cette fois ci à des nombres entiers (sur une précision de 52 bits). avx512vbmi rajoute des instructions de manipulation/permutations vectorielles d'octets (Vector Byte Manipulation Instructions).

Les nouvelles instructions SHA d'Intel

L'autre information est la confirmation de l'arrivée d'instructions dédiées aux calculs de hash cryptographiques. Les instructions sha font, sans trop de doute, référence à ces instructions présentées en 2013 par Intel , capables d'accélérer le calcul de hash aux formats SHA-1  et SHA-256 . Elles devraient être donc introduites pour la première fois sur Cannonlake.

On notera également dans le patch la mention d'une autre extension, umip pour laquelle nous n'avons pas encore trouvé de référence dans la documentation d'Intel !

76 coeurs sur le die de Knights Landing

Publié le 17/11/2015 à 10:42 par Marc Prieur

Intel a indiqué lors du forum SC15 dédié au HPC que des prototypes de ses Xeon Phi de génération Knights Landing fonctionnaient actuellement dans plusieurs super-ordinateurs. Cray en aurait installé dans les laboratoires de Los Alamos et du NERSC, Atos au CEA et Penguin Computing au sein du laboratoire Sandia. La date de lancement officielle n'est toutefois pas précisée, il était initialement question de mi-2015 et il y a donc un peu de retard.

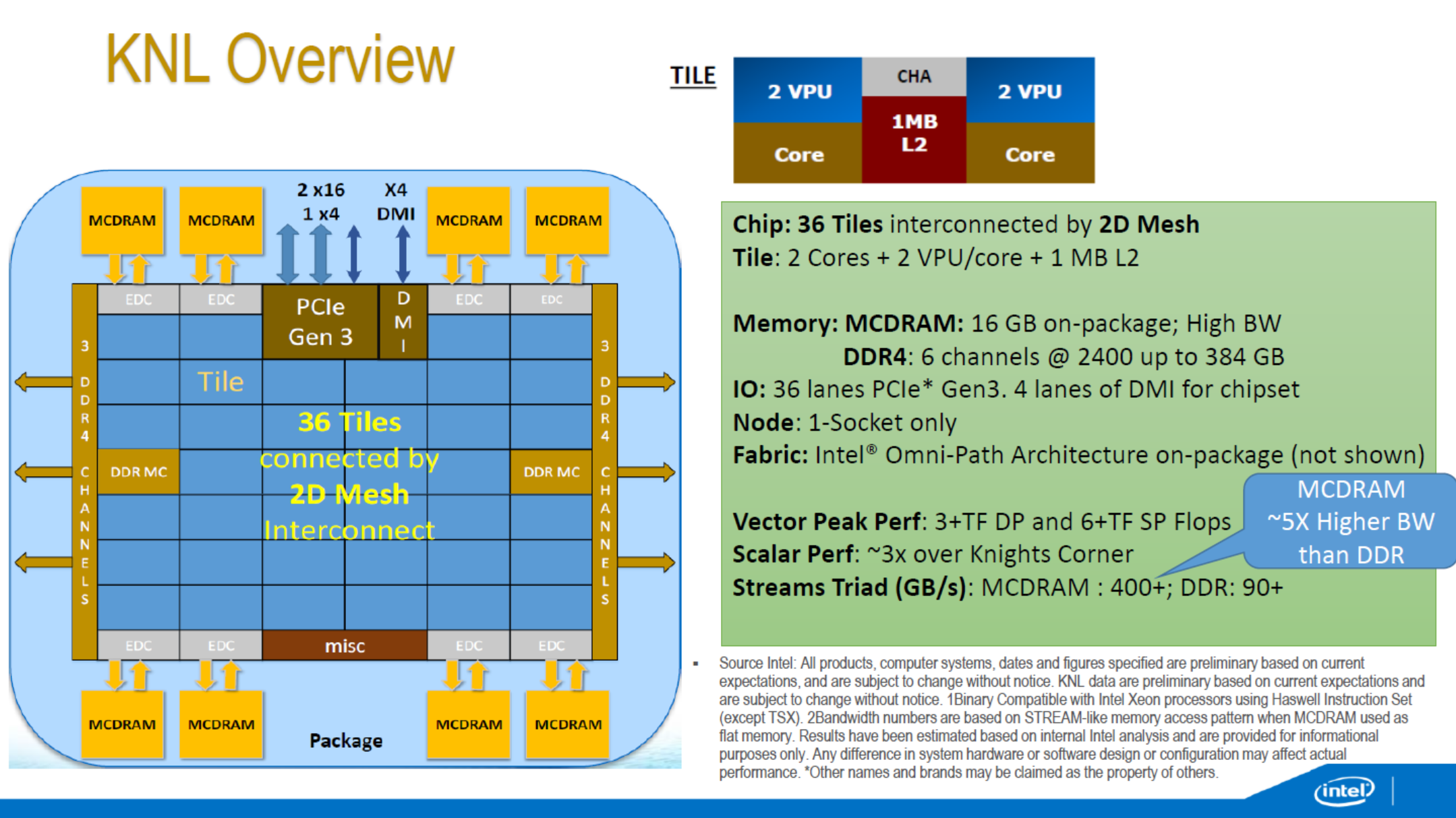

Pour rappel cette version de Xeon Phi dispose de 8 milliards de transistors gravés en 14nm et offrira jusqu'à 72 coeurs de type Silvermont associés par paire, partageant un cache L2 de 1 Mo et gérant chacun deux grosses unités vectorielles AVX-512. Jusqu'à 16 Go de mémoire à 400 Go /s (et non plus 500) seront intégrés sur le packaging, alors que cette version ne prendra plus la forme d'une carte fille mais d'un Socket : ce n'est plus un simple coprocesseur, il pourra être utilisé seul sur des machines.

Une image du die fournie par Intel montre qu'en fait ce sont 76 coeurs qui sont intégrés, le fondeur se gardant un peu de marge afin d'éviter d'avoir trop de rebut. Un wafer a également été montré, il permet d'estimer une taille qui s'approche des 700mm², soit près du double d'un Haswell-E 8 coeurs 22nm.

Intel annonce au passage Omni-Path Architecture (OPA), un nouveau lien à 100 Gbps pour relier les machines au sein d'un super-ordinateur. Des cartes filles PCIe ainsi que des switchs 24 ou 48 ports sont annoncés, sachant que certaines versions de Knights Landing intégreront directement un à deux contrôleurs OPA directement sur leur packaging.
