AMD Radeon HD 7750 et HD 7770 en test + XFX Black Super OC Edition

Publié le 15/02/2012 (Mise à jour le 17/02/2012) par
Envoyer Imprimer
XFX Radeon HD 7770 Black Super OC Double Dissipation
XFX, visiblement très actif sur cette famille de Radeon HD 7000 propose 3 déclinaisons de la Radeon HD 7770 basées sur son système de refroidissement Double Dissipation :

Radeon HD 7770 Double Dissipation Edition : 1000/1125 MHz
Radeon HD 7770 Black Edition featuring Double Dissipation : 1095/1125 MHz
Radeon HD 7770 Black Super OC Edition featuring Double Dissipation : 1120/1300 MHz

C'est ce dernier modèle que le fabricant nous a fourni :




La carte reprend le PCB de référence mais fabriqué par XFX. Elle en conserve donc le format relativement compact, 21cm, mais double slot. Elle reprend la connectique introduite avec les Radeon HD 7900, à savoir : une sortie DVI Dual Link, une sortie HDMI 1.4a 3 GHz, et deux sorties mini-DisplayPort 1.2.

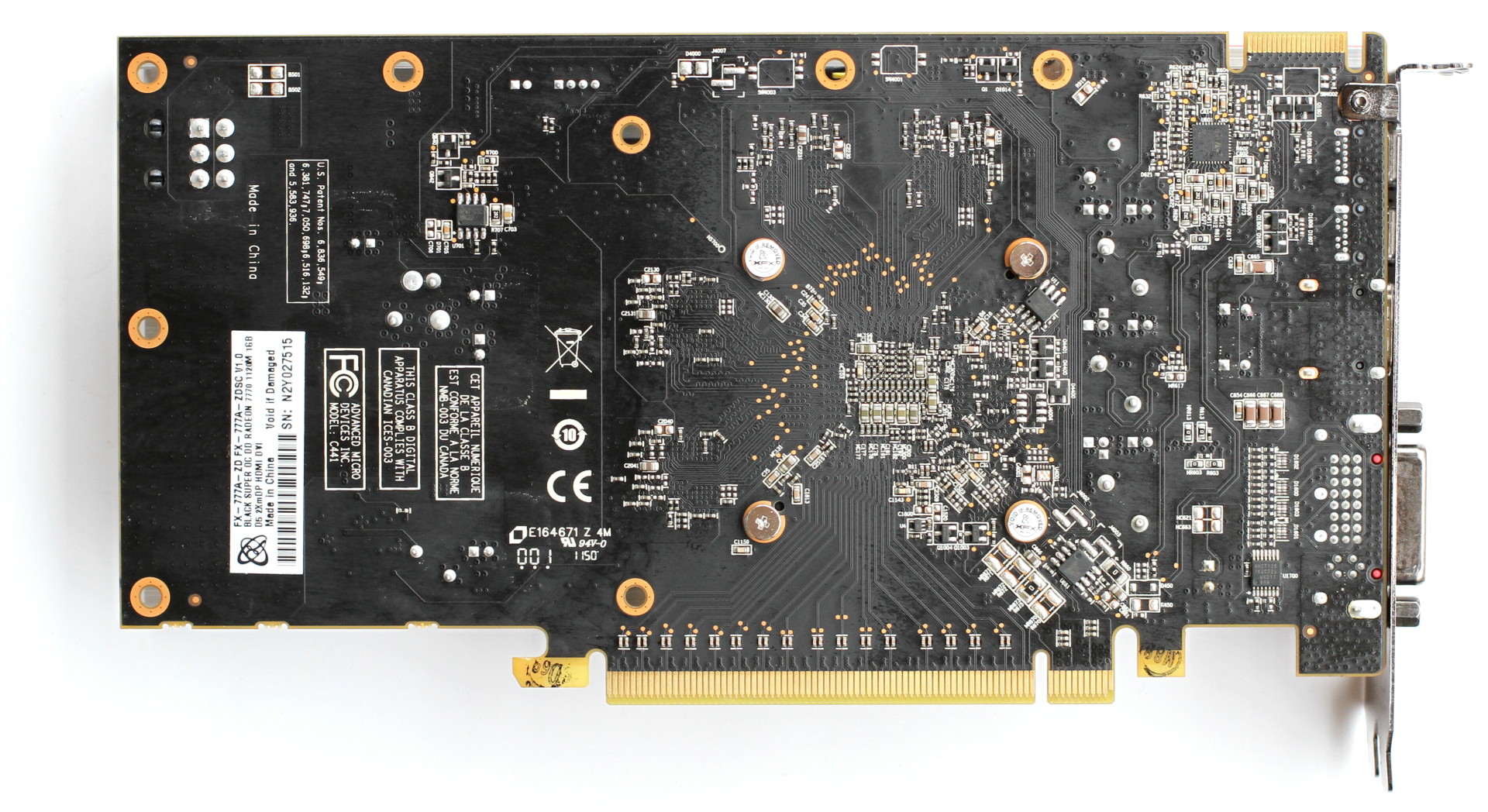

Le PCB est plutôt dépouillé et maintenu à une taille suffisante pour la mise en place du système de refroidissement. Le GPU est alimenté via 3 phases dédiées et une phase supplémentaire se charge de la mémoire GDDR5 Hynic T2C certifiée à 1.25 GHz. Un connecteur d'alimentation PCI Express 6 broches est nécessaire.

Vous remarquerez que le packaging du GPU est légèrement différent sur le modèle XFX : il dispose d'une protection qui n'est pas présente sur les cartes de référence.

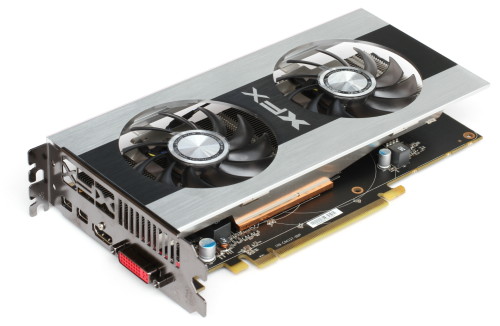

C'est sur le plan du refroidissement que ce modèle se différencie. Le ventirad Double Dissipation tel qu'implémenté ici consiste en une base en cuivre sur laquelle est fixée un large radiateur un aluminium refroidi par 2 ventilateurs axiaux de 8cm. Une coque en aluminium brossé referme le tout et apporte à la carte une esthétique très réussie.

Du côté de l'overclocking, nous avons pu modifier la tension GPU et obtenir ces configurations (fréquence GPU / fréquence mémoire @ tension GPU) :

1120 / 1300 MHz @ 1.150V
1120 / 1300 MHz @ 1.174V : 79W (par défaut)
1150 / 1400 MHz @ 1.174V
1175 / 1400 MHz @ 1.200V
1200 / 1400 MHz @ 1.225V
1225 / 1400 MHz @ 1.250V : 106W

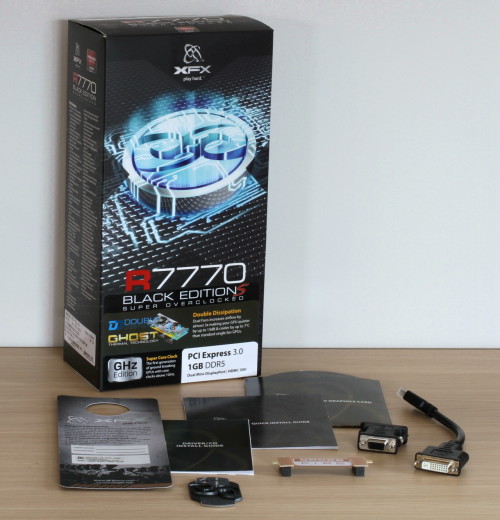

XFX livre sa carte avec un guide d'installation de la carte et des pilotes, un CD qui contient les pilotes, un code d'enregistrement produit, un écusson de la marque, un adaptateur HDMI vers DVI, un adaptateur DVI vers VGA et un pont CrossFire X. Elle devrait être disponible sous peu au tarif de 170€.
