[MAJ] GDC: D3D12: AMD parle des gains GPU

Publié le 31/03/2015 à 06:01 par Damien Triolet

En bas de page, nous avons mis à jour cette actualité initialement publiée le 16 mars. AMD nous a transmis une nouvelle présentation sur le sujet et Nvidia nous a précisé ce dont étaient également capables ses GPU en terme de traitement simultané des tâches.

De nombreuses sessions dédiées à Direct3D 12 étaient organisées à la GDC. Après celle de Microsoft consacrée à Direct3D, lors de laquelle les niveaux de fonctionnalités ont été mentionnés et des démonstrations ont été faites sur du matériel Nvidia, nous avons assisté à la session d'AMD. Lors de celle-ci, il a été question d'une nouvelle opportunité d'optimisation : améliorer les performances GPU en profitant du traitement simultané de certaines tâches liées au rendu 3D.

Si l'intérêt des API de plus bas niveau est avant tout d'optimiser les performances au niveau du CPU, en réduisant le surcoût des commandes des rendus et en profitant mieux de tous les cœurs, des gains peuvent également être obtenus au niveau du GPU. Dans la plupart des démonstrations auxquelles nous avons pu assister jusqu'ici, les gains mis en avant concernaient avant tout les GPU intégrés dont l'enveloppe thermique limite les performances. Si la charge CPU est réduite, le GPU a plus de marge au niveau de sa fréquence turbo et c'est ce qui permet de faire grimper ses performances.

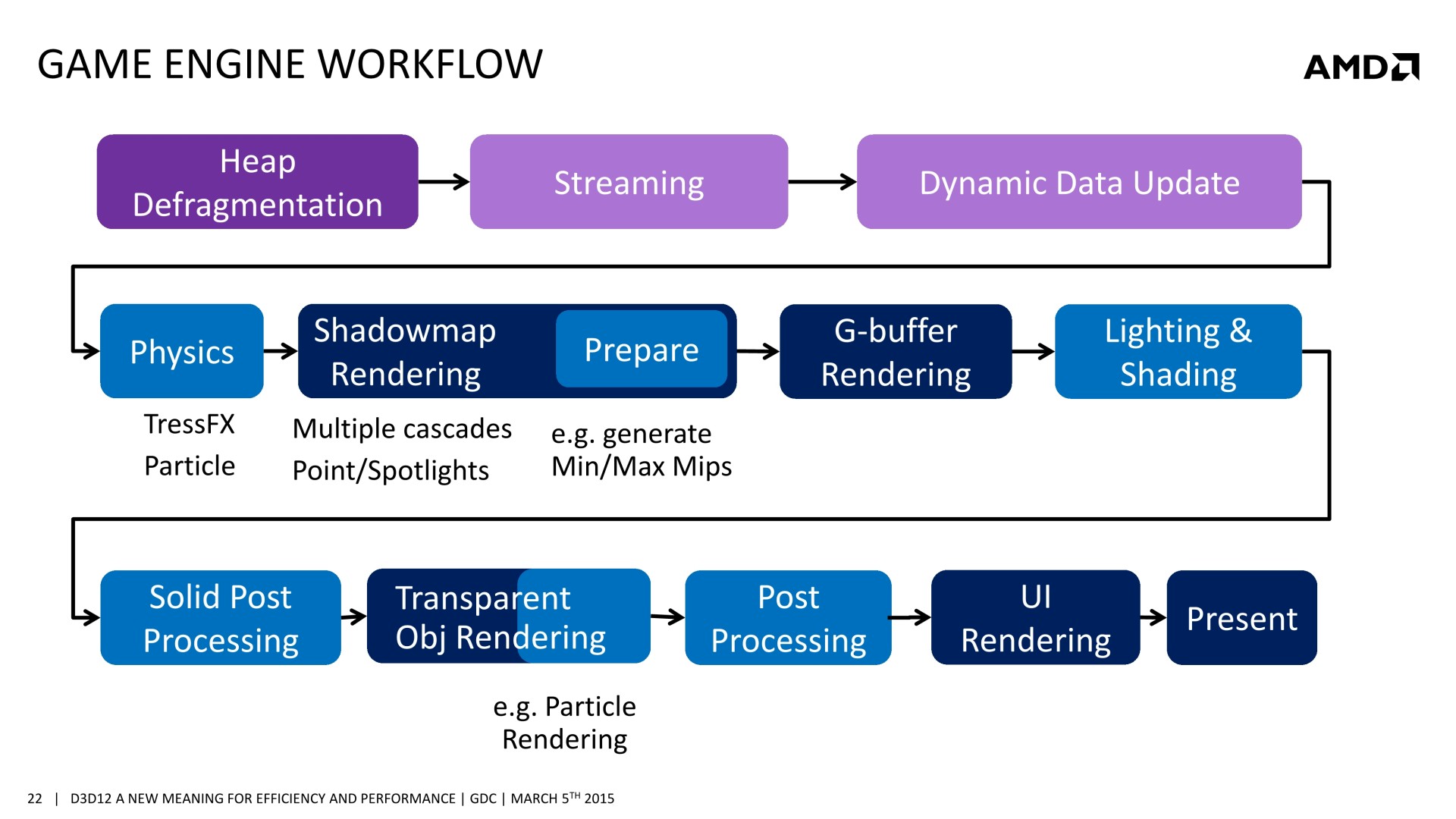

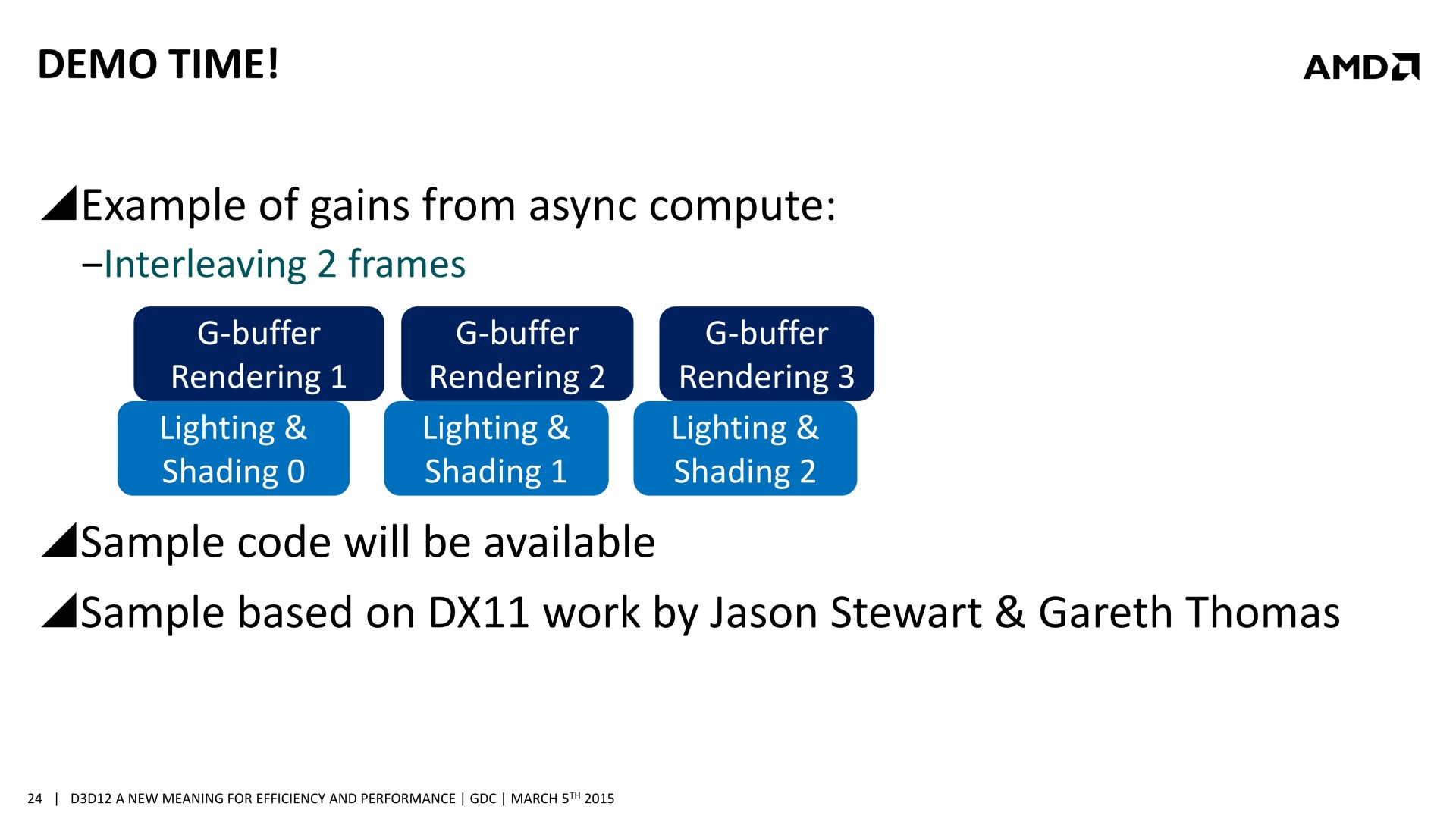

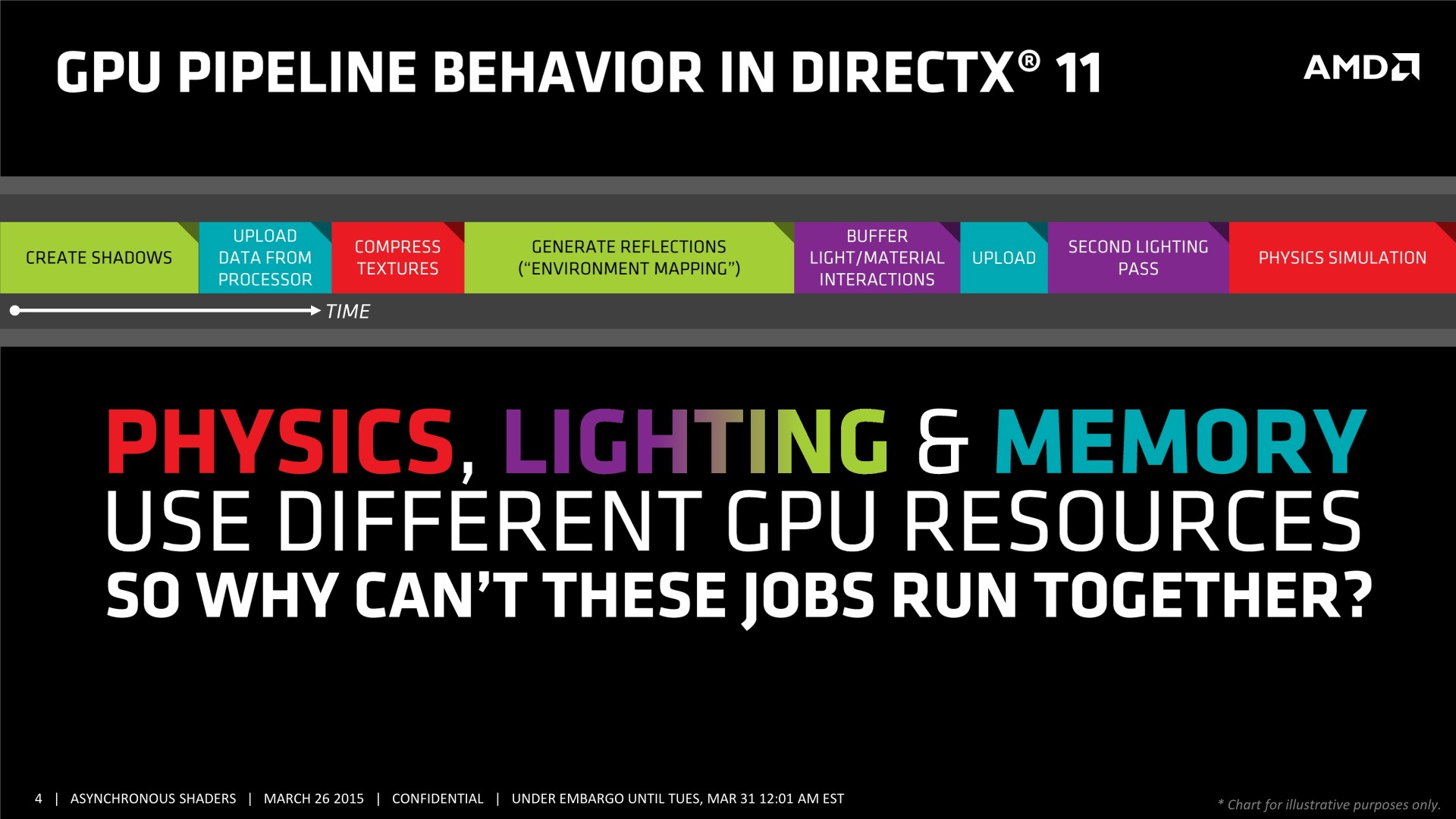

Mais il y a d'autres possibilités au potentiel important. AMD a ainsi mis en avant l'opportunité d'améliorer les performances GPU en profitant du traitement concomitant de certaines tâches. Avec les API classiques, toutes les étapes du rendu sont traitées en série par le GPU. Par exemple, le calcul de la physique, la préparation des ombres dynamiques, le remplissage du G-Buffer, l'éclairage et le post processing sont traités l'un après l'autre, aussi vite que possible par les GPU, mais en série.

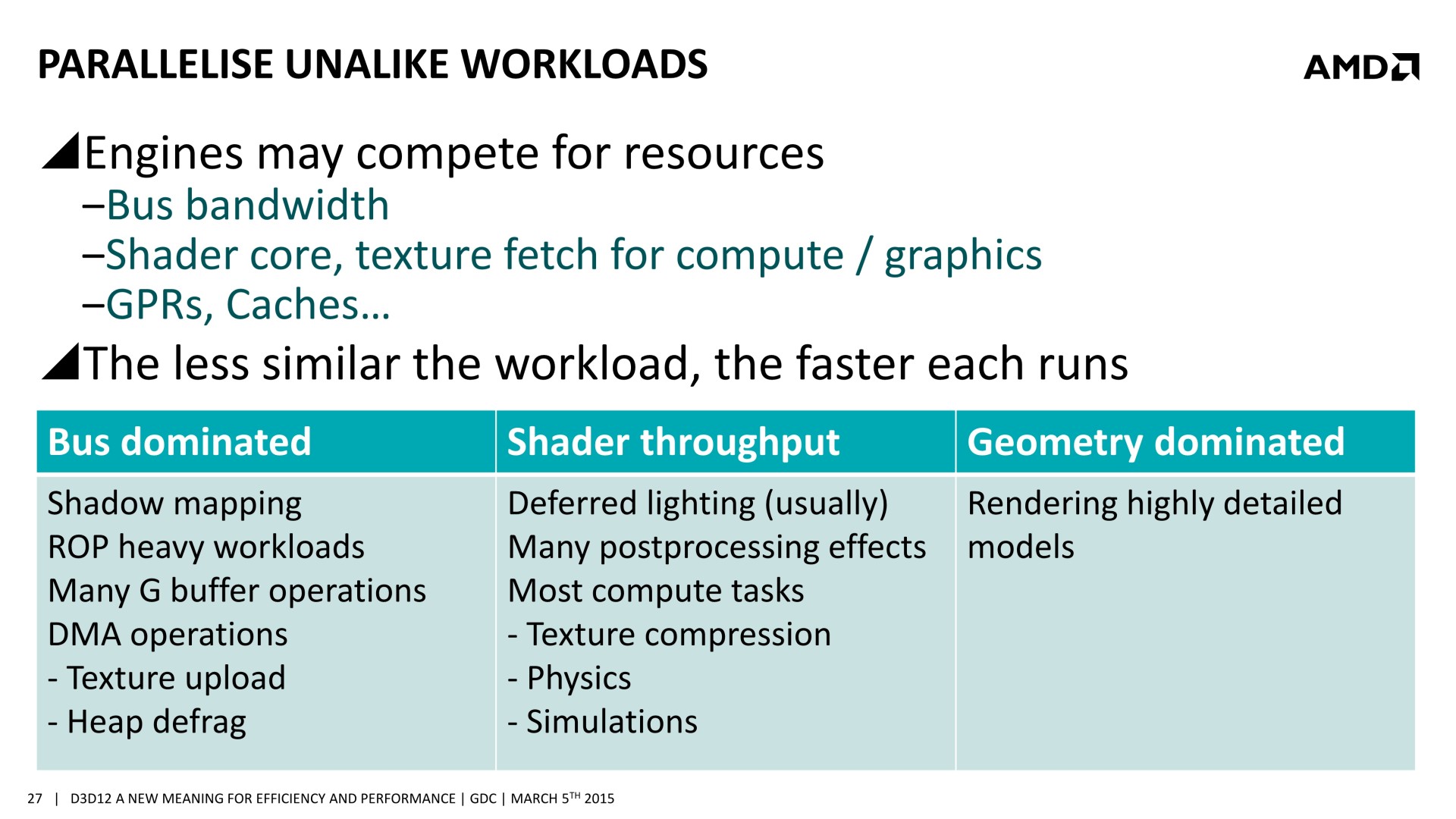

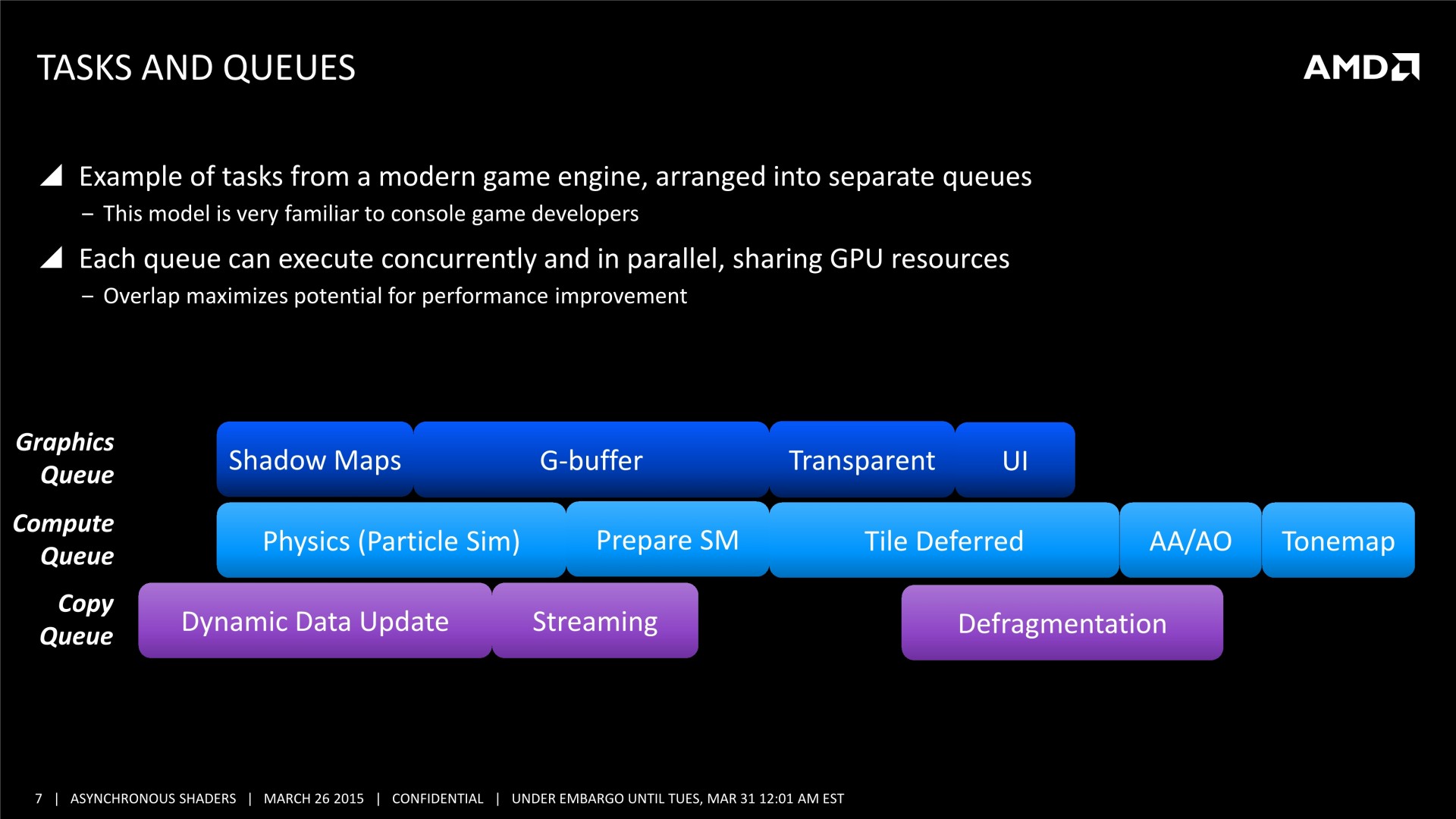

Chacune de ces tâches n'exploite cependant pas la totalité des capacités d'un GPU. Par exemple, la préparation des ombres et le remplissage du G-Buffer vont plutôt saturer le sous-système mémoire alors que la physique, l'éclairage et le post processing ont plutôt tendance à saturer les unités de calcul. Il semble ainsi logique que traiter en même temps certaines de ces tâches représente une optimisation intéressante pour mieux exploiter les GPU.

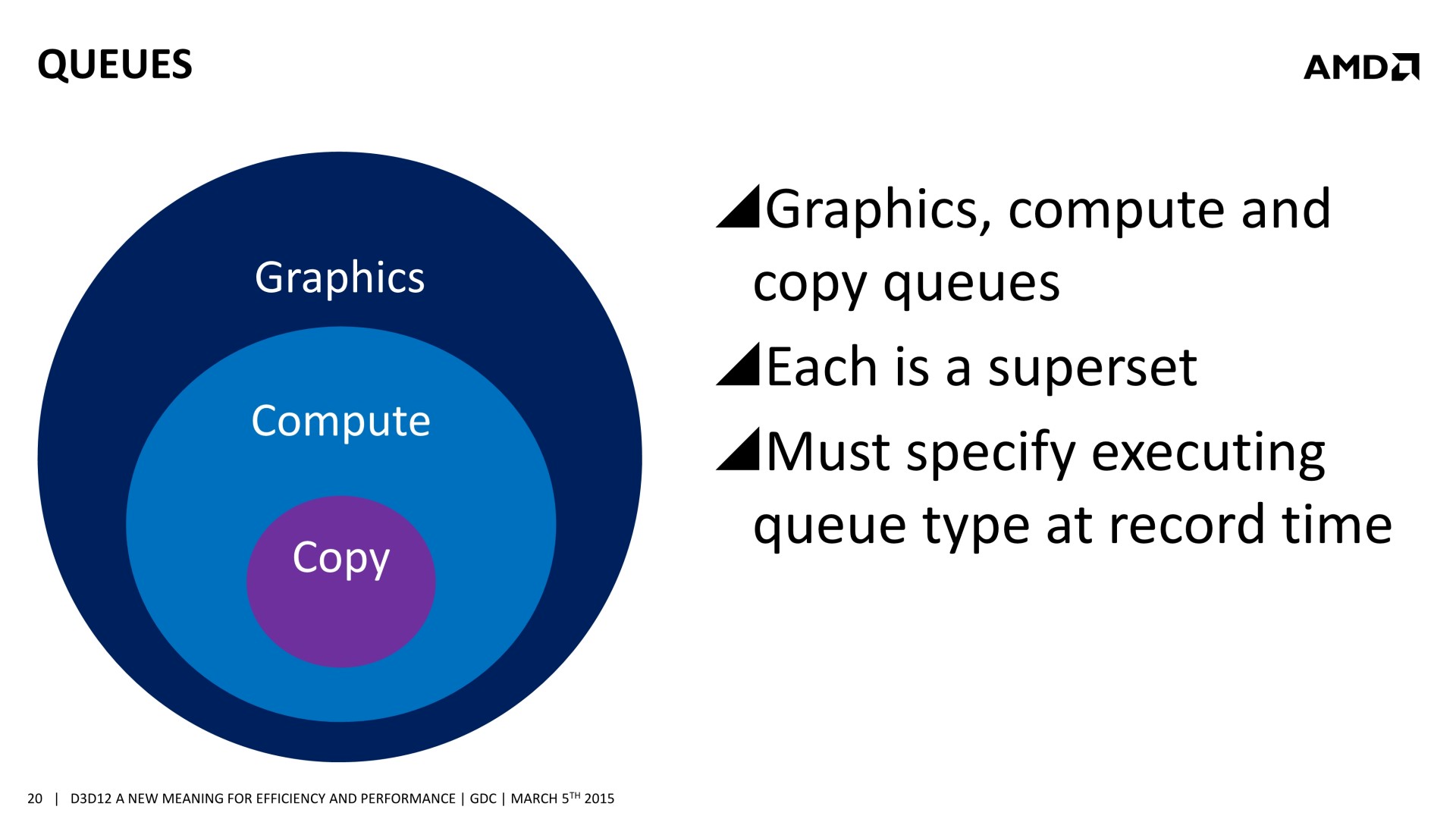

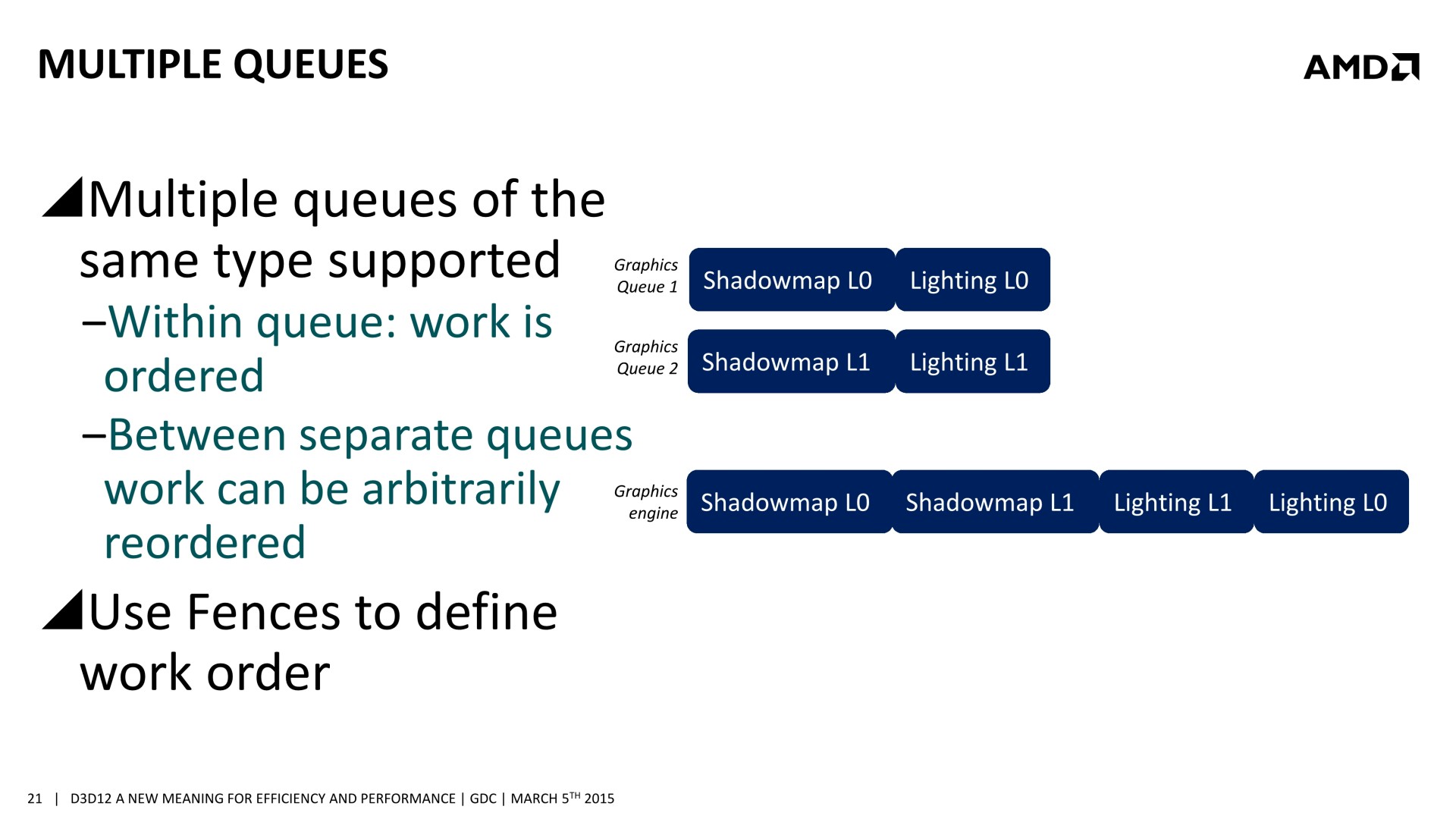

Et ça tombe bien, Direct3D 12, l'autorise. L'API de Microsoft semble reprendre exactement la base de Mantle sur ce point et prévoit 3 types de files d'attentes, également appelées "moteurs", dont les tâches peuvent être traitées en concomitance : Graphics, Compute et Copy. Au niveau des fonctionnalités prises en charge, Graphics est un superset de Compute qui est un superset de Copy. Cela veut dire que par défaut seul le moteur Graphics peut être exploité, puisqu'il est polyvalent. Il revient aux développeurs de spécifier l'utilisation des autres moteurs pour potentiellement optimiser les performances.

Il faut noter que ce type d'optimisation permet d'exploiter les ACE (Asynchronous Compute Engines) des GPU Radeon de la génération GCN. Pour rappel, AMD a implémenté ces processeurs de commandes secondaires justement pour pouvoir exécuter efficacement des tâches de type Compute en même temps que des tâches de type Graphics. D'autres GPU ne disposent pas de files d'attentes spécifiques au niveau matériel pour tous ces types de tâches et doivent alors les traiter de manière classique, en série. Ainsi, il n'est pas certain que les GPU Nvidia puissent profiter autant que ceux d'AMD de ce type d'optimisation. A notre connaissance, ils ne peuvent pas traiter les opérations de type Compute et Graphics en concomitance, et seules les GeForce les plus récentes (GTX 900) peuvent le faire avec les opérations de type Copy, une fonctionnalité auparavant réservée aux Quadro et Tesla.

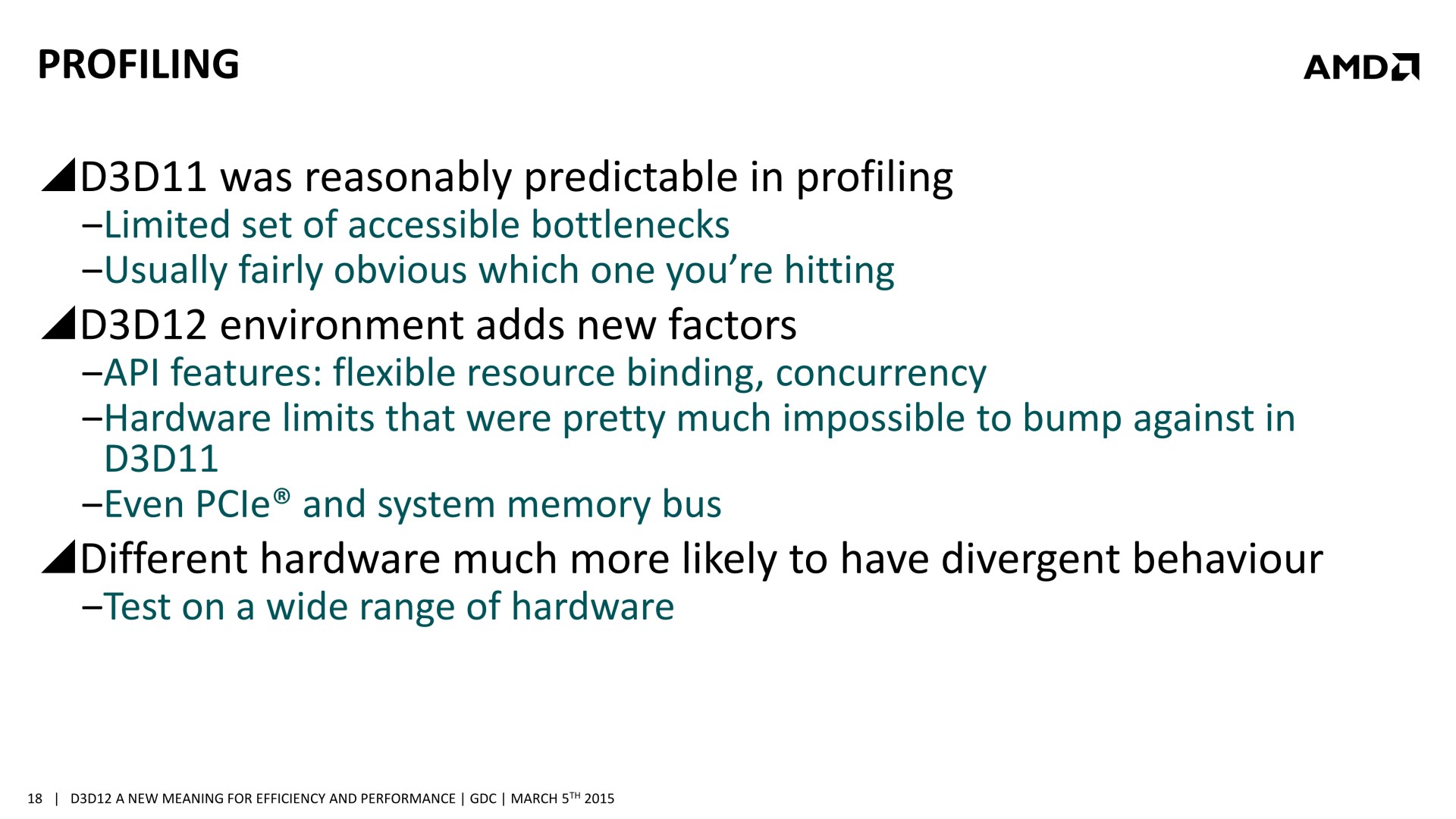

Une bonne compréhension des architectures GPU et un profilage avancé des demandes de chaque tâche sont nécessaires. Il est également crucial de mettre en place correctement les barrières de synchronisation nécessaires, sans quoi des tâches dépendantes l'une de l'autre pourraient être exécutées en parallèle et causer des problèmes. AMD a insisté lourdement sur ce point, précisant que l'absence de barrières de synchronisation adéquates pourra passer inaperçue dans l'immédiat, sans bug visible, mais être source de gros problèmes avec de futurs GPU dont l'augmentation des performances profitera plus à certaines tâches qu'à d'autres. Comme le sait très bien AMD, les développeurs seront peu enclins à proposer un patch 2 ou 3 ans après la sortie d'un jeu, et appliquer un correctif au niveau des pilotes sera alors un véritable casse-tête, voire impossible dans certains cas.


Mais avec un code robuste et un bon profilage, les gains peuvent être conséquents. Il est question de 20 à 25% dans des situations réalistes et avec des GPU capables d'en profiter. Deux exemples ont été mentionnés. Le premier, accompagné d'une démonstration, découple le remplissage du G-Buffer du calcul de l'éclairage qui est réalisé à travers un compute shader. Au lieu de traiter ces 2 opérations l'une après l'autre, elles sont effectuées en parallèle et de manière asynchrone : pendant que l'éclairage est calculé pour l'image 1, les opérations sur le G-Buffer sont traitées pour l'image 2 et ainsi de suite.

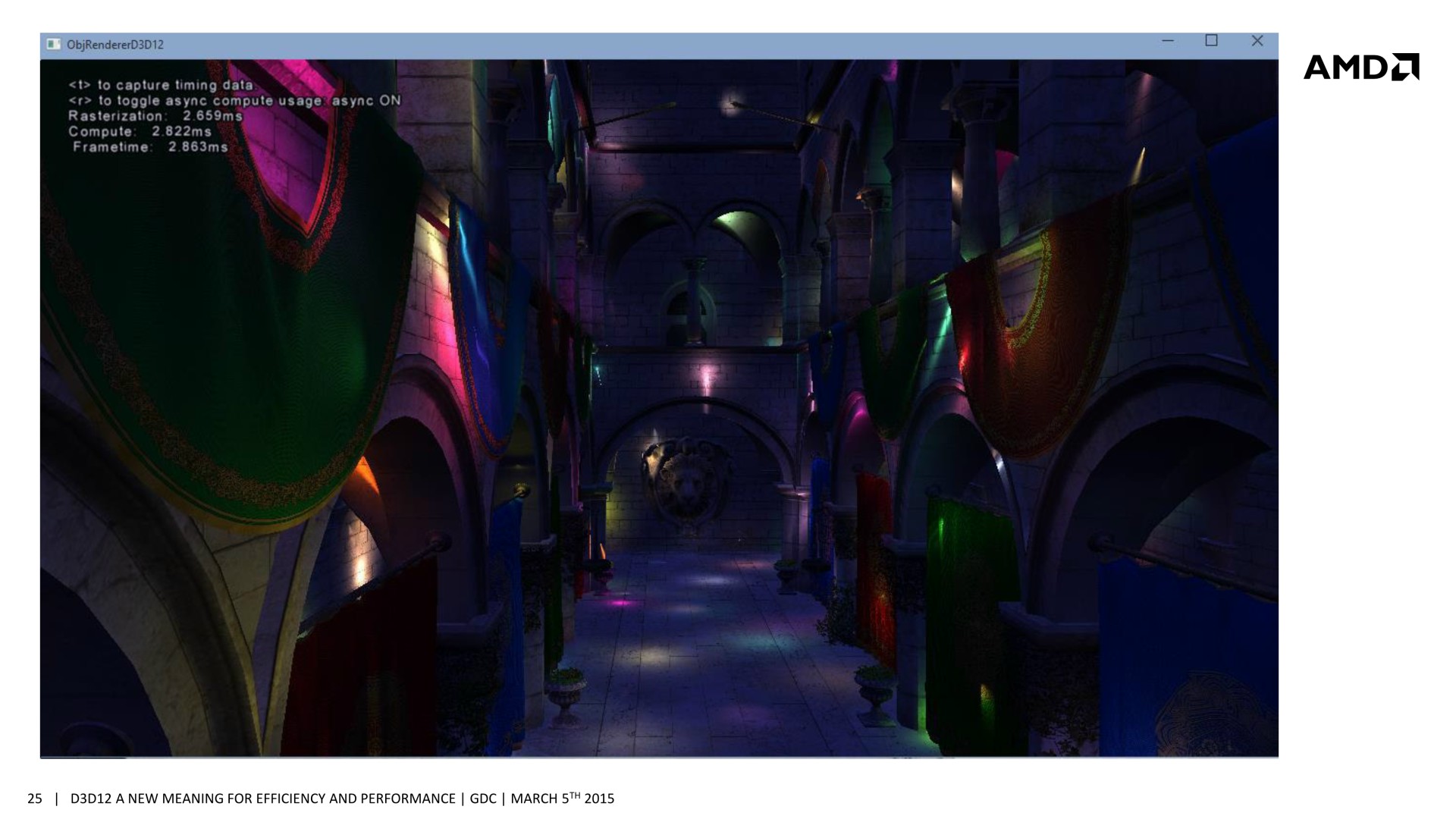

[ Concomitance OFF ]  [ Concomitance ON ]

Sans traitement concomitant des tâches Graphics et Compute, le temps de rendu total prend 3.346ms (299 fps), ce qui est la somme des 2.551ms de la partie Graphics (remplissage du G-Buffer) et des 0.747ms de la partie Compute (calcul de l'éclairage). En activant le traitement concomitant dans cette démonstration, le remplissage du G-Buffer prend 2.659ms, et le calcul de l'éclairage 2.822ms. Ces deux tâches prennent plus de temps à être traitées, mais elles le sont en même temps et le rendu total ne prend plus que 2.863ms (349 fps), ce qui représente un gain de 17%. La latence peut par contre être légèrement plus élevée.



Dans un autre exemple, AMD explique que streamer les textures et animer les particules via les moteurs Copy et Compute permet un petit gain puisque ces opérations sont alors traitées en concomitance avec les ombres et l'éclairage. Mais il est possible d'aller plus loin en constatant qu'il est plus efficace d'animer les particules en même temps que la préparation des ombres et de streamer les textures en même temps que le calcul de l'éclairage que de faire l'inverse. En évitant d'exécuter en même temps des tâches qui ont des demandes similaires en termes de ressources GPU, les gains sont plus importants. D3D12 offre des mécanismes aux développeurs pour pouvoir gérer cela.

Les GPU modernes doivent en général faire face à des limites de consommation directes ou indirectes (via la température) et mieux exploiter la totalité de leurs capacités revient bien entendu à les pousser plus souvent ou plus loin dans ces limites. La fréquence GPU des cartes graphiques est alors réduite quelque peu, ce qui impacte les performances, mais dans des proportions bien moins élevées que les gains liés à ce type d'optimisations. Elles restent donc totalement légitimes. A voir par contre si de tels moteurs graphiques seront qualifiés de "power virus" par AMD et Nvidia, comme c'est le cas de Furmark et d'OCCT qui font également en sorte de saturer toutes les unités des GPU…

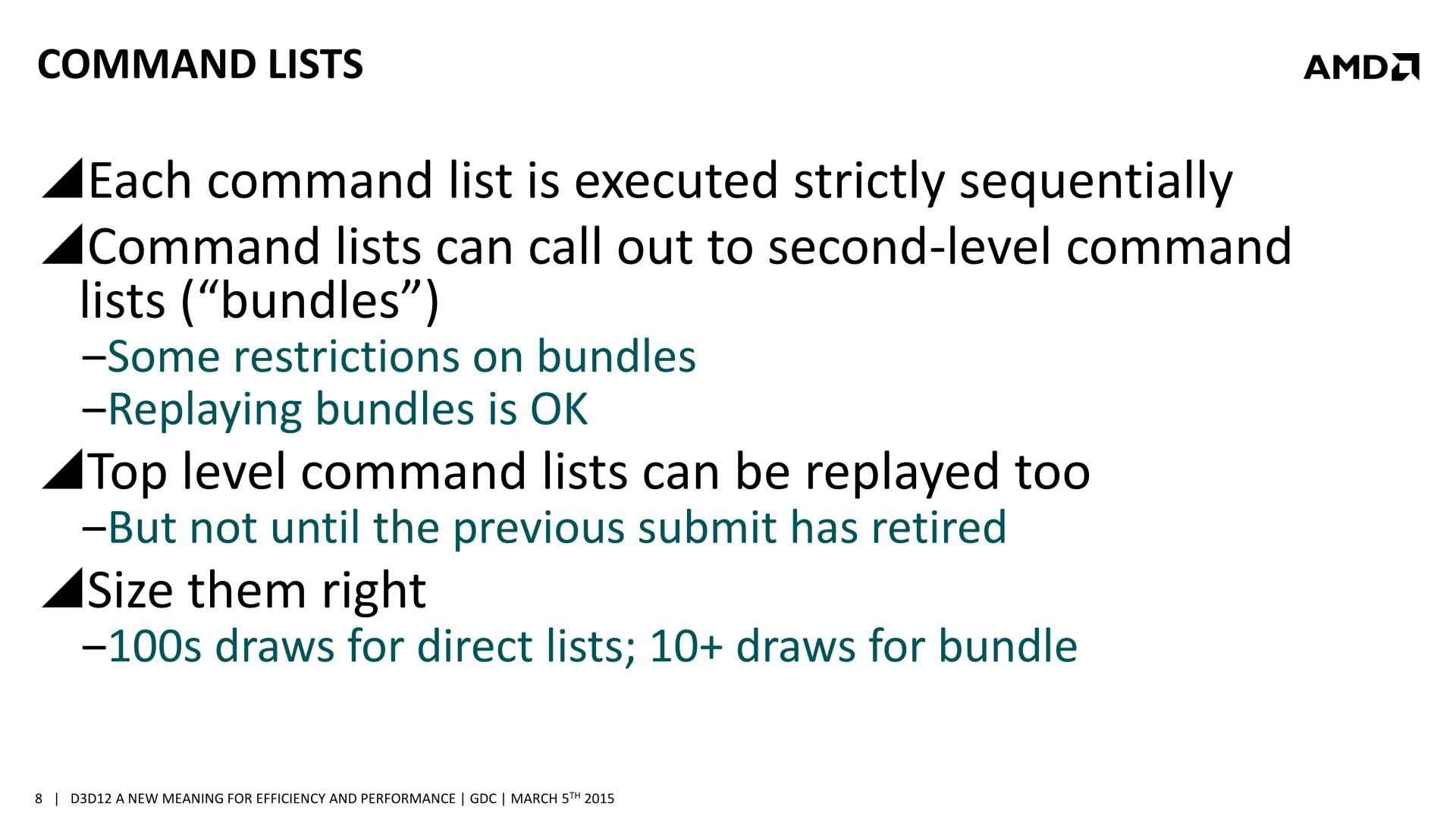

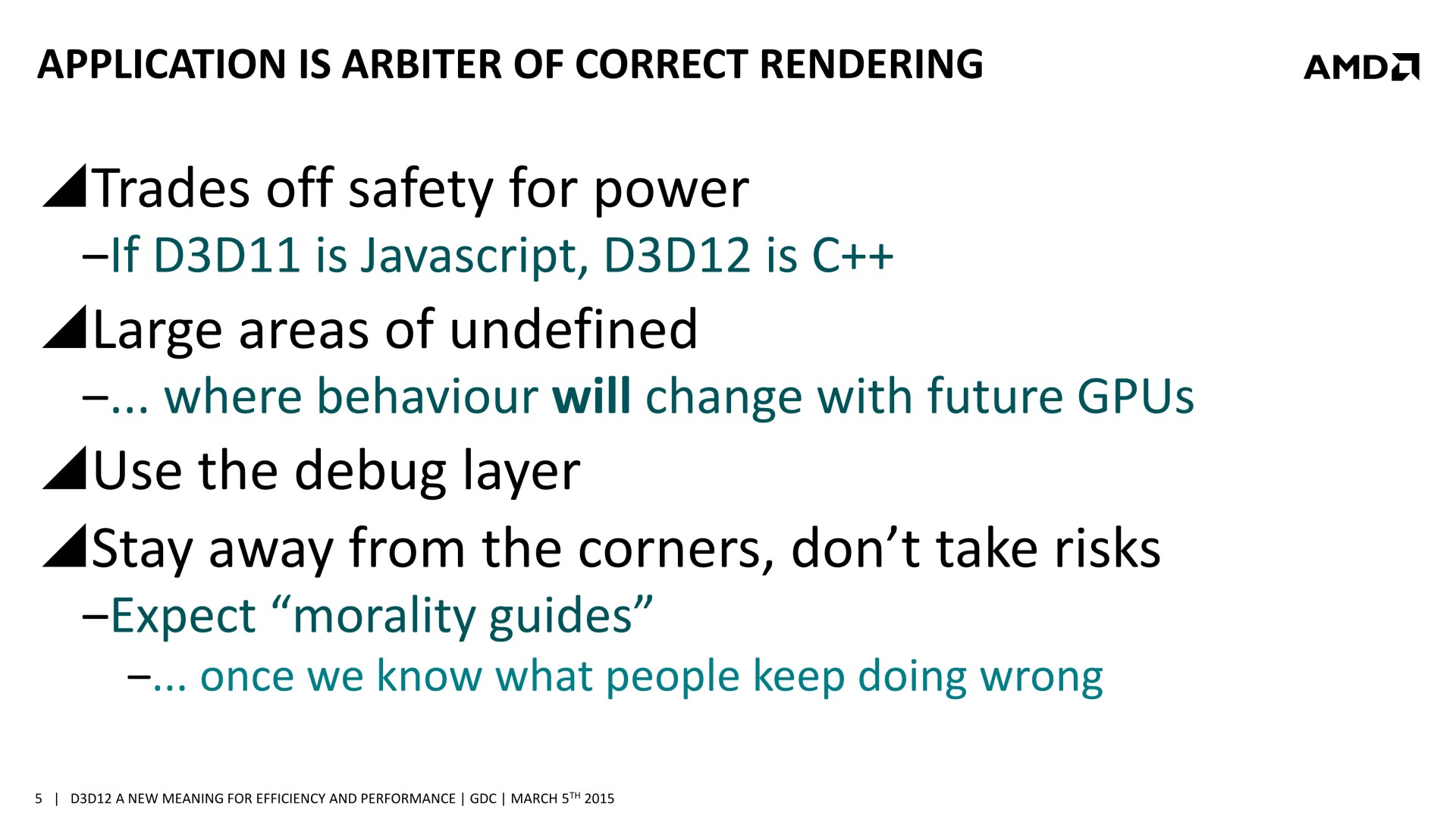

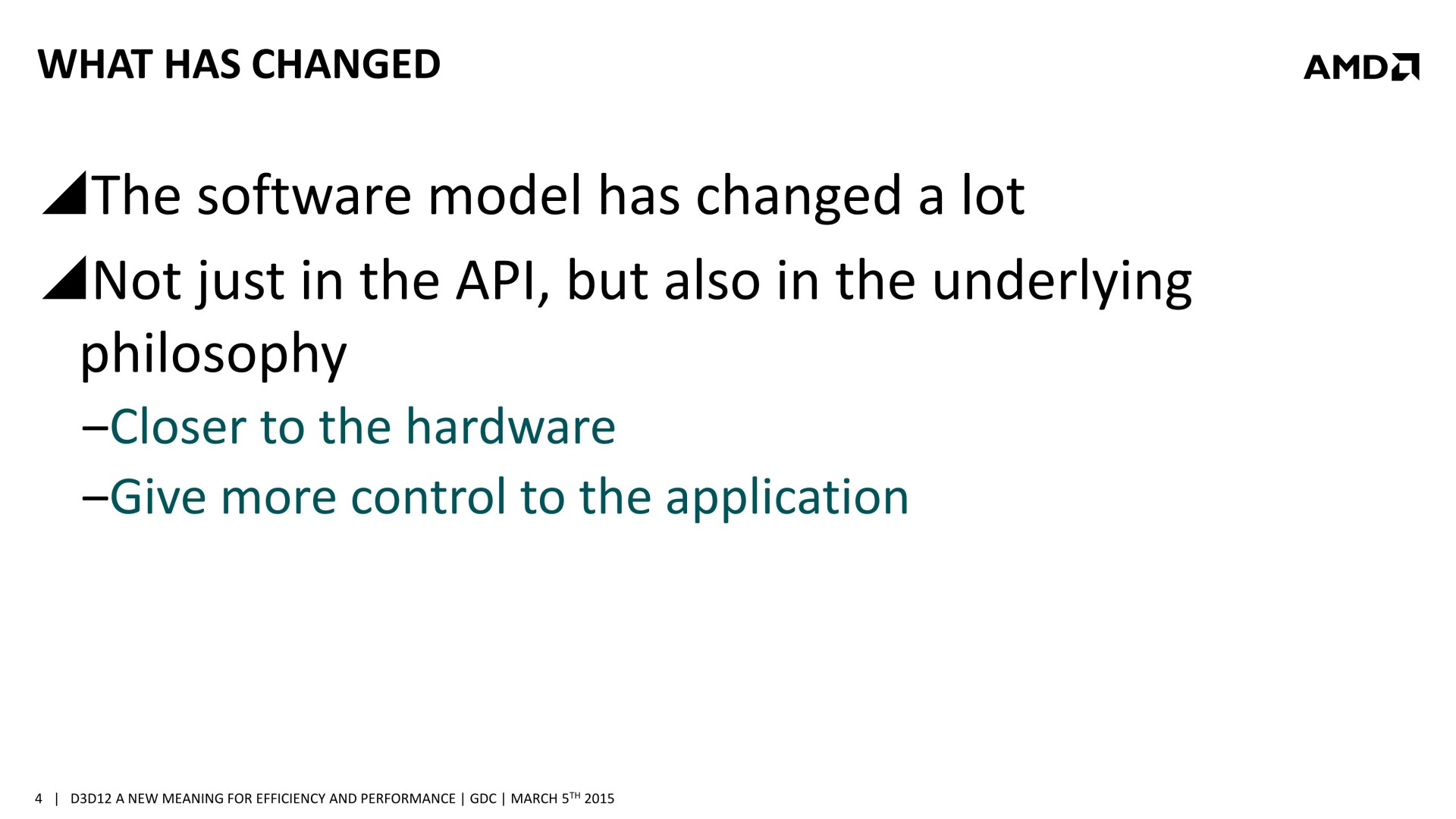

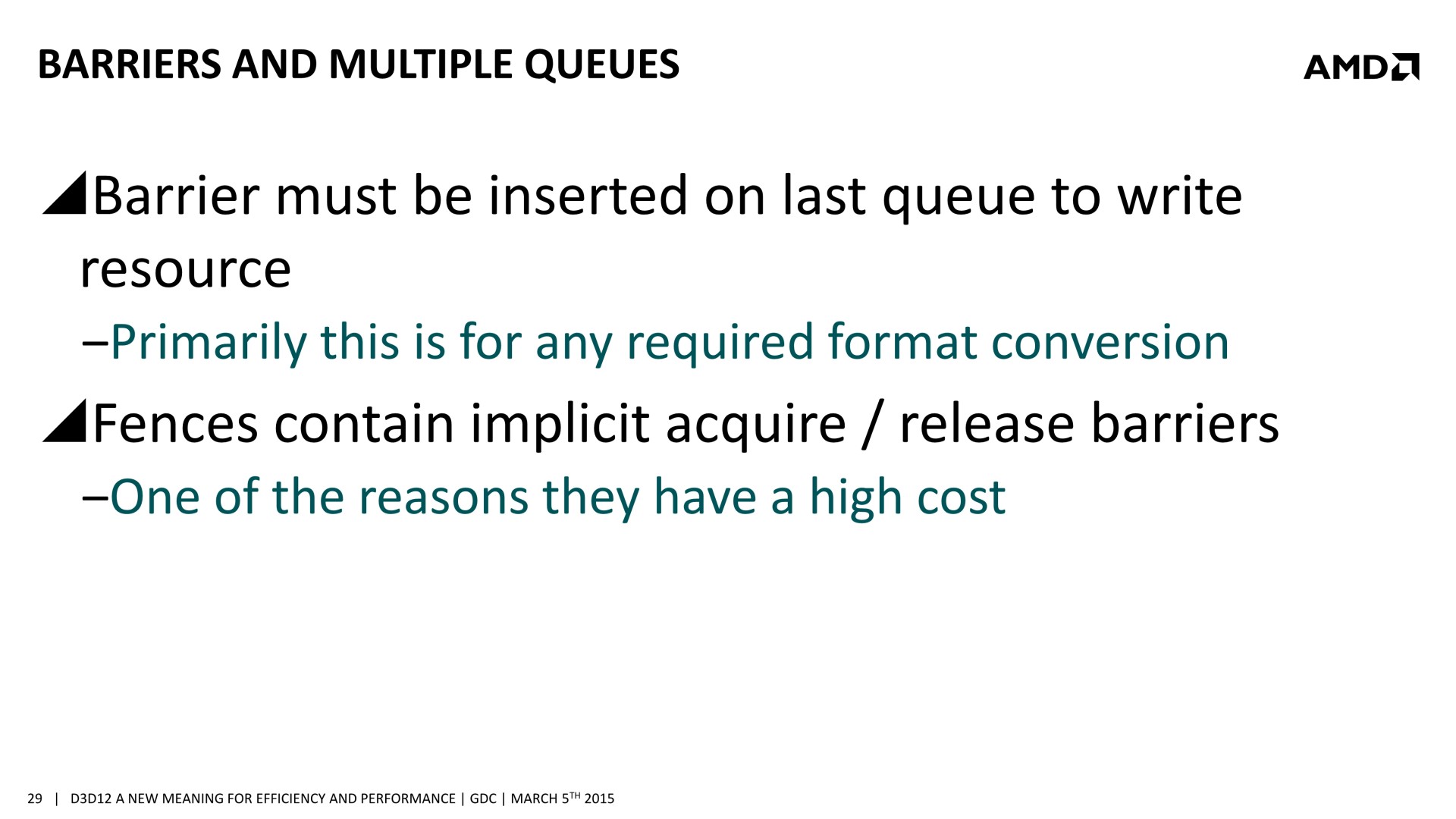

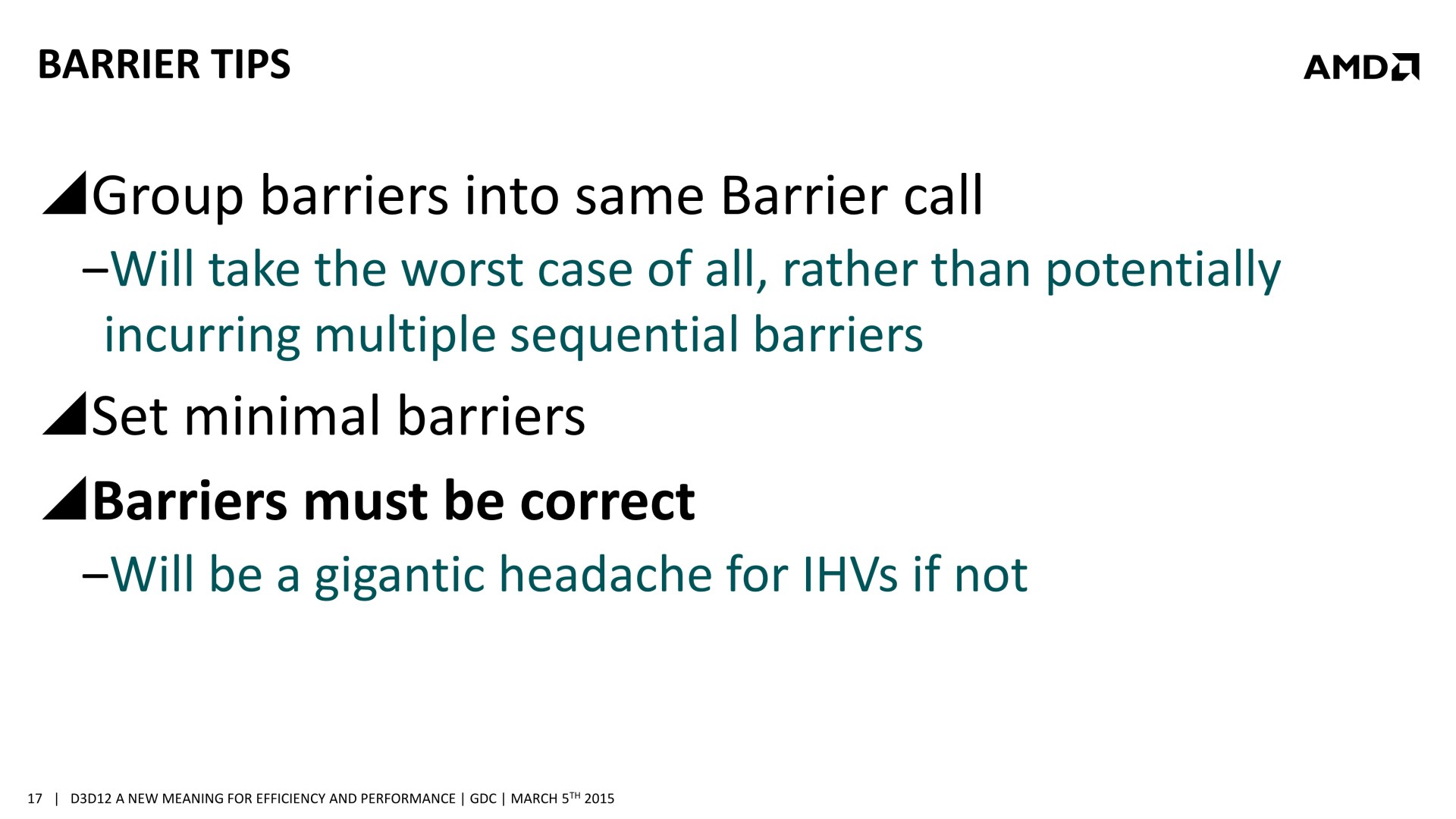

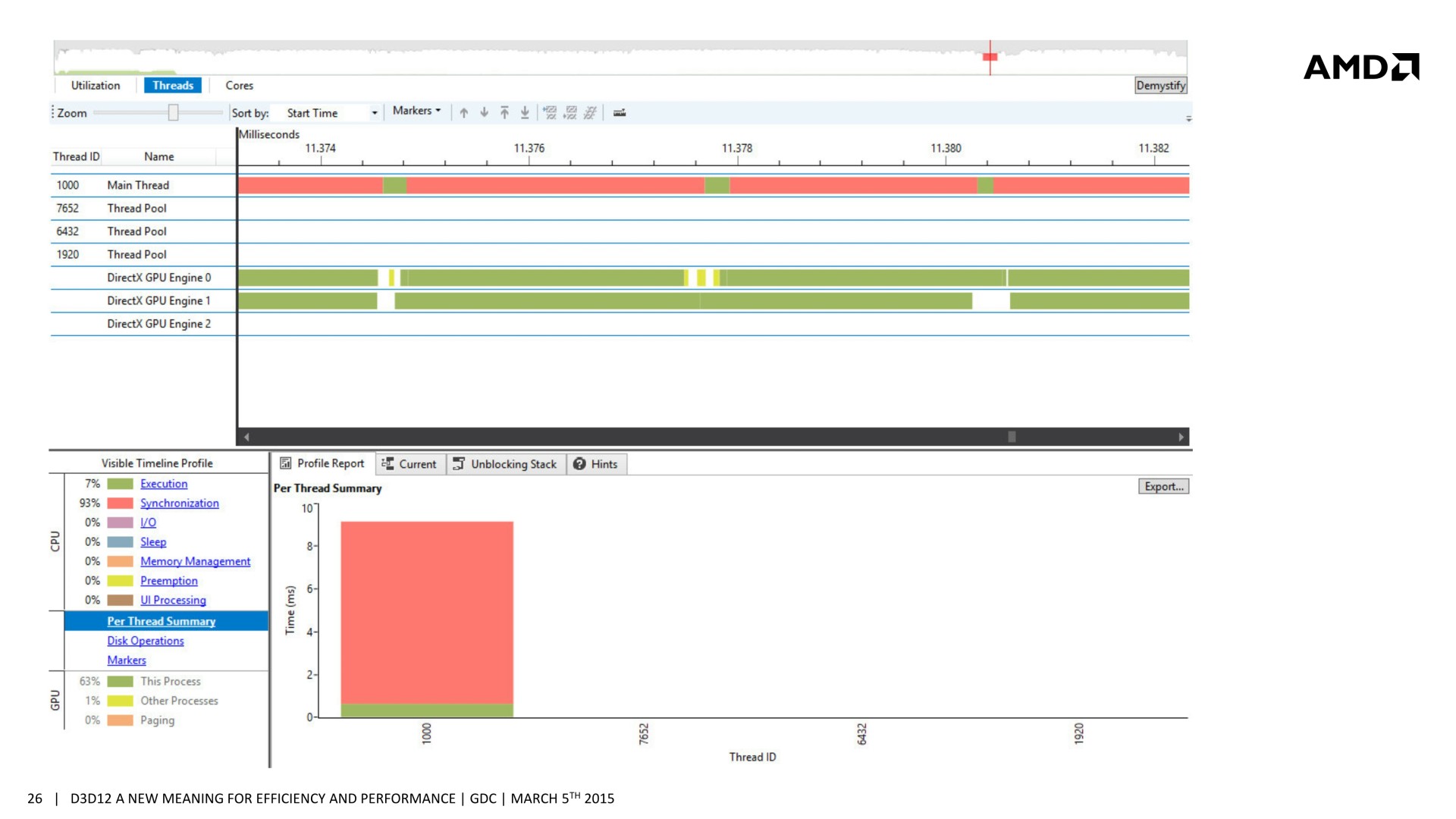

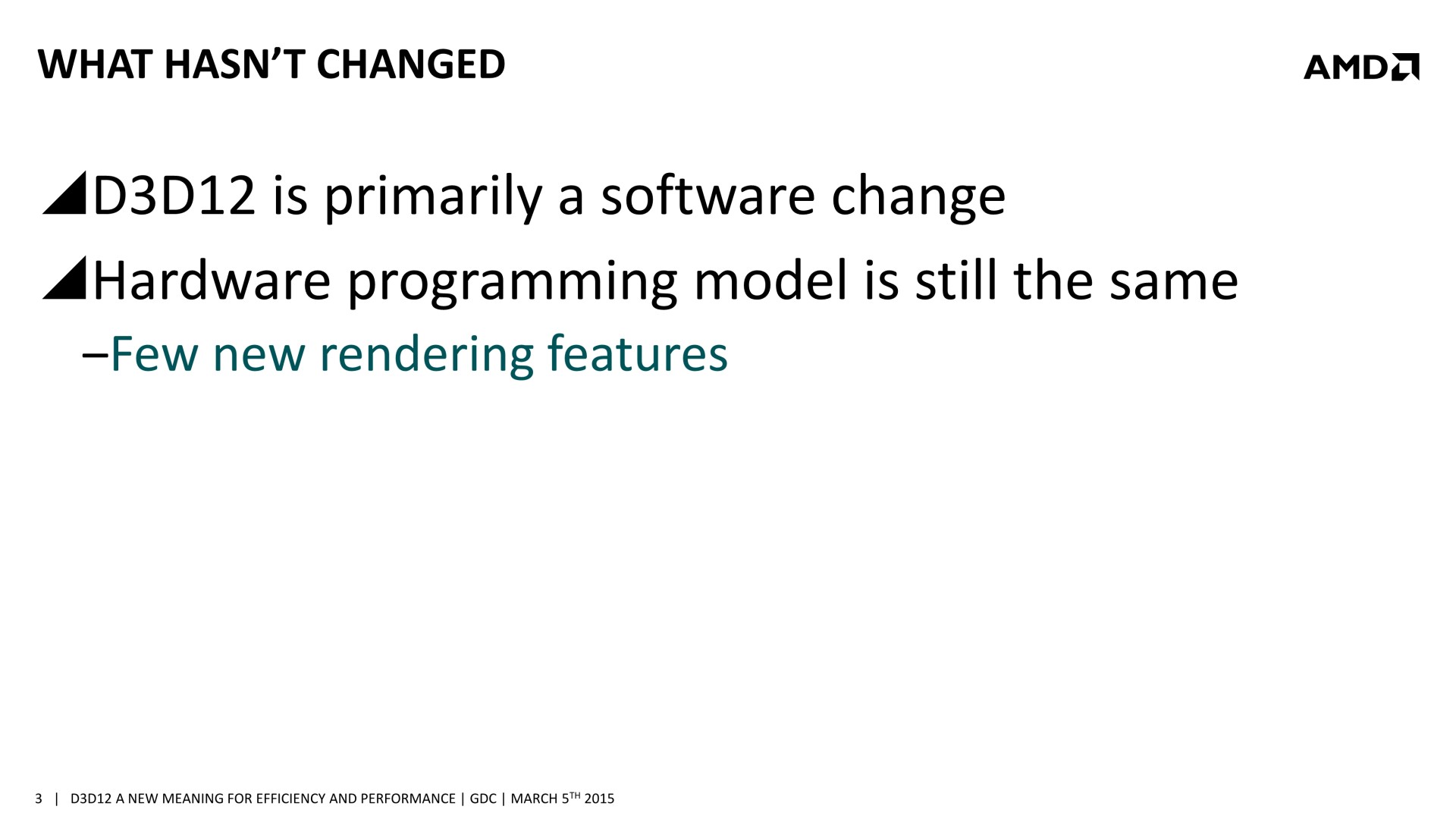

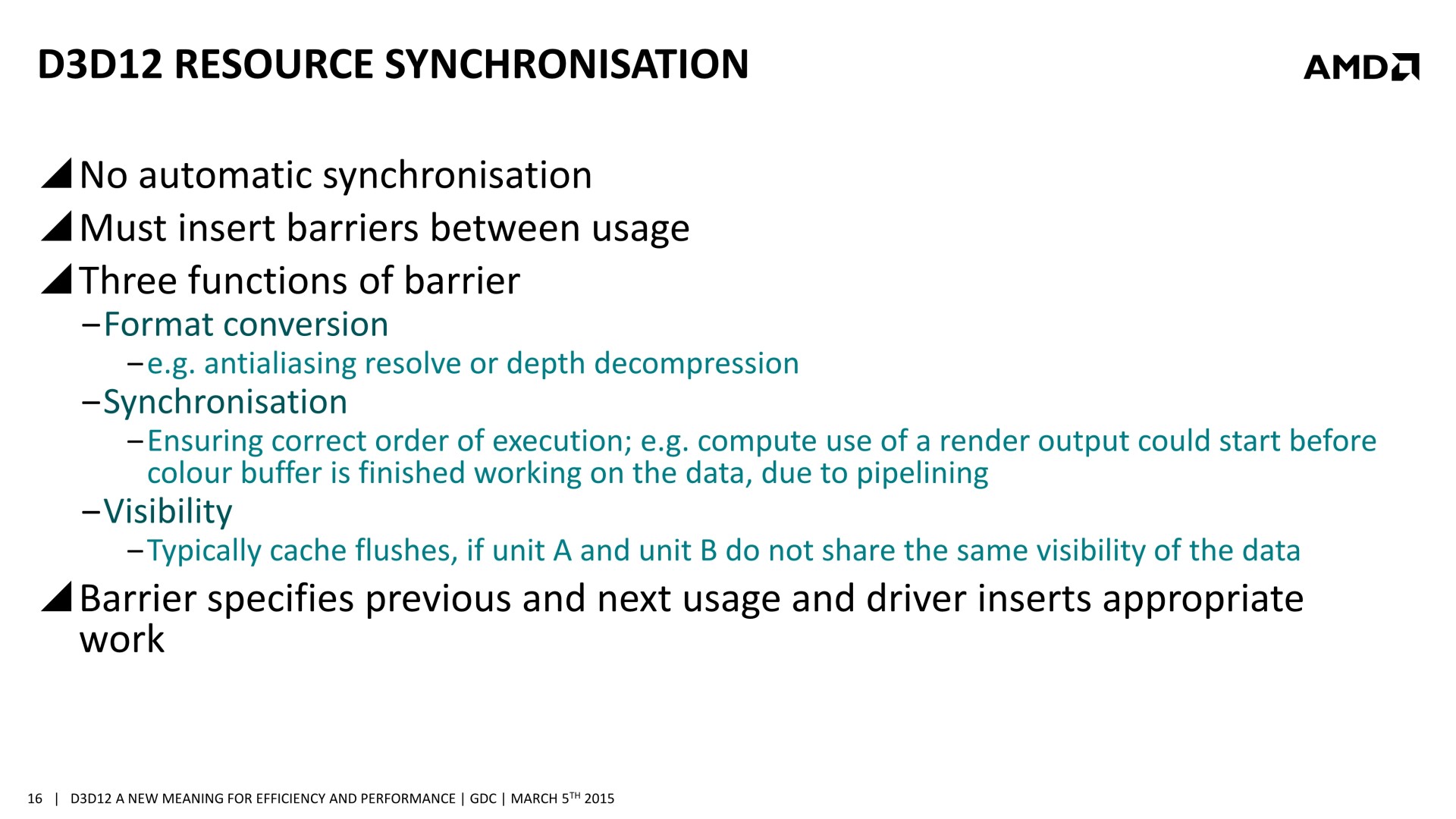

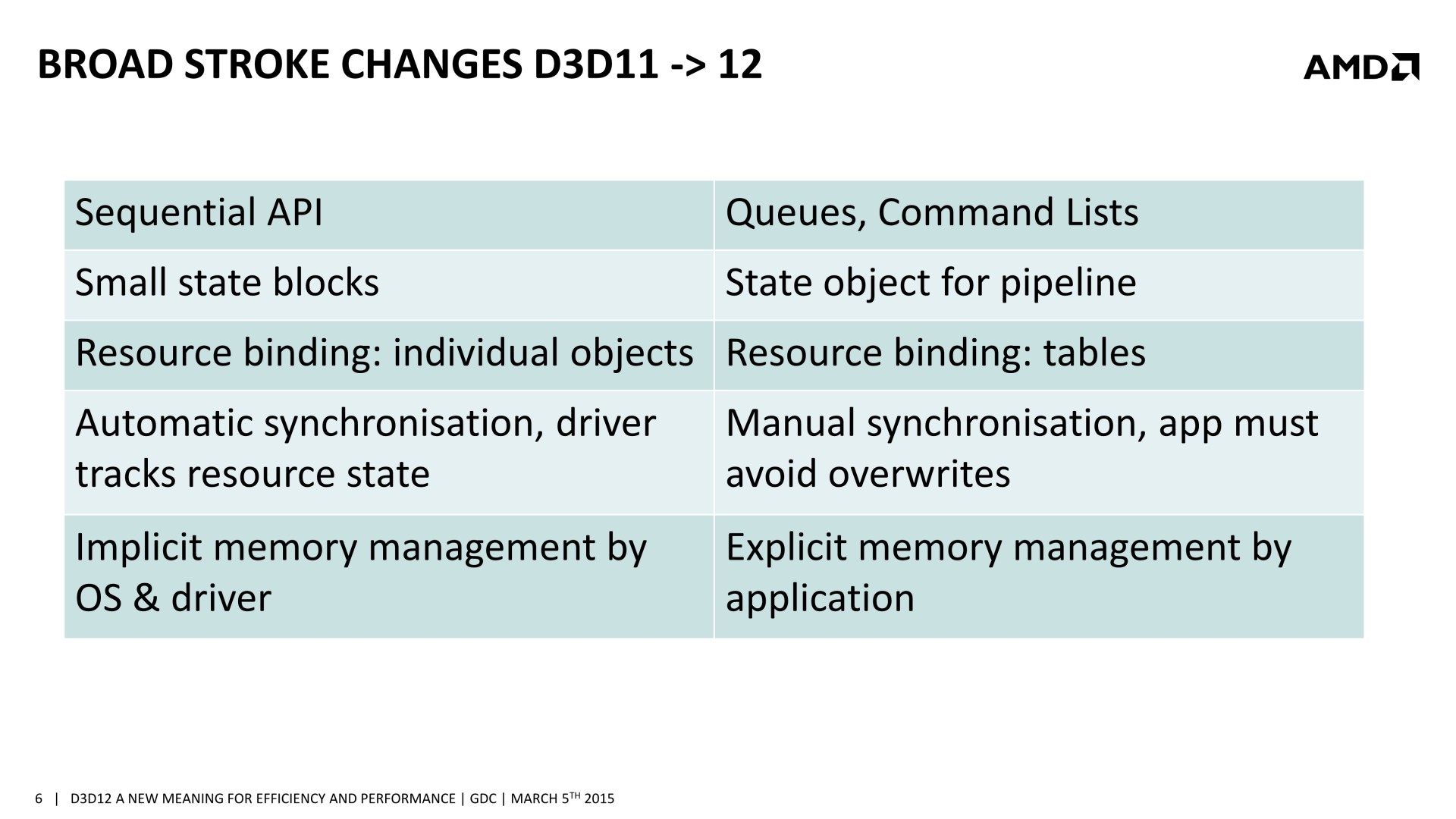

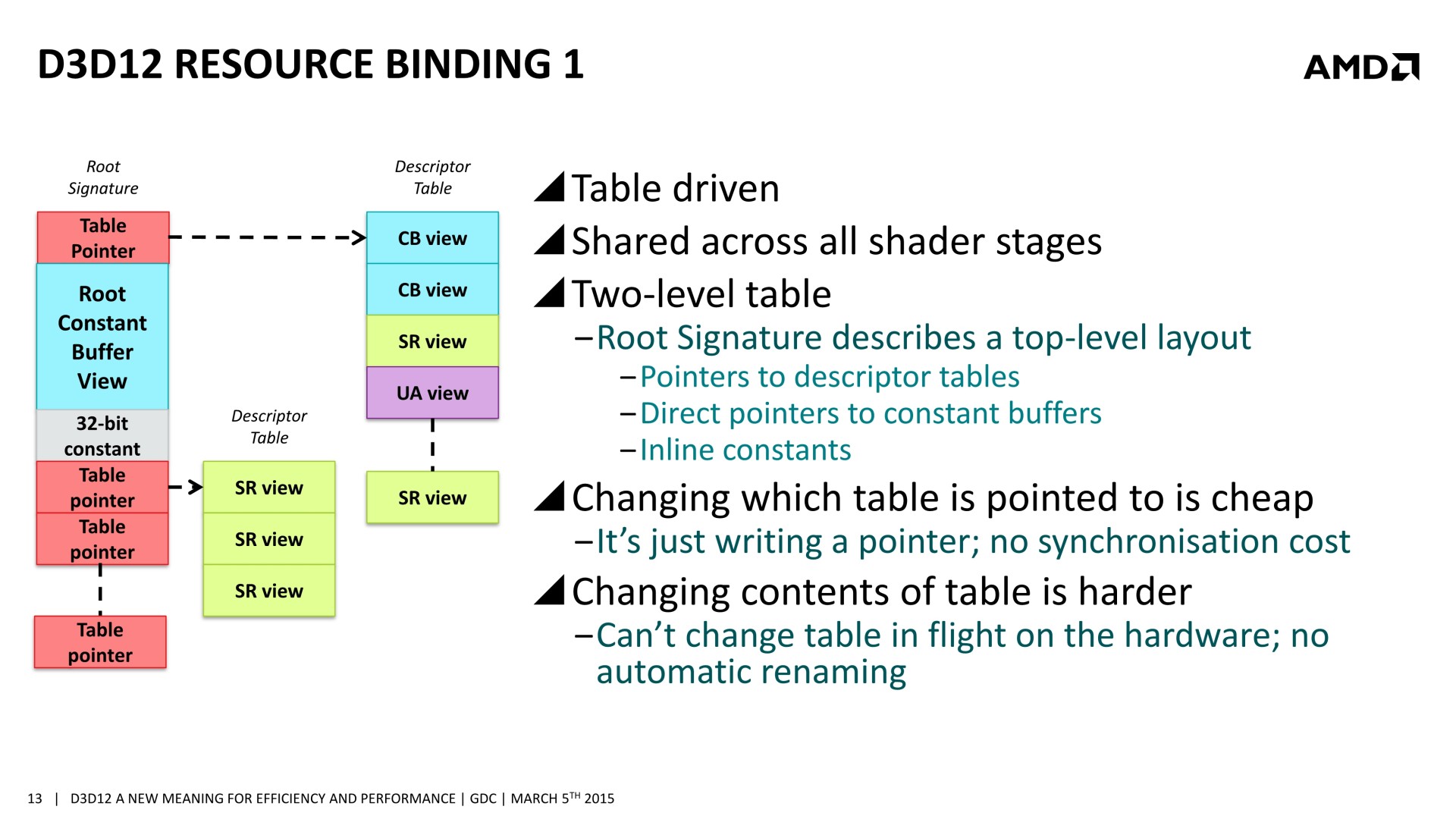

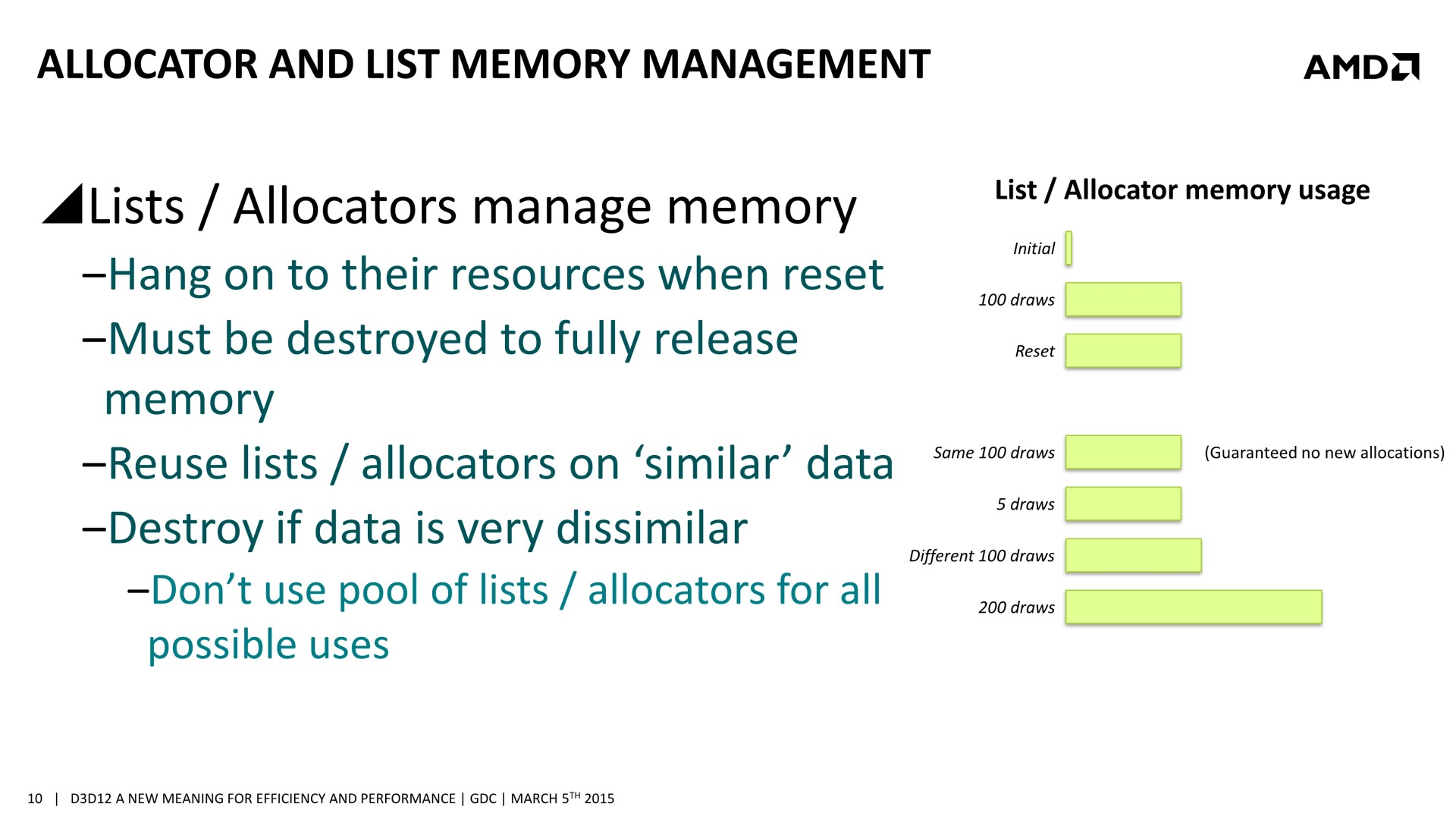

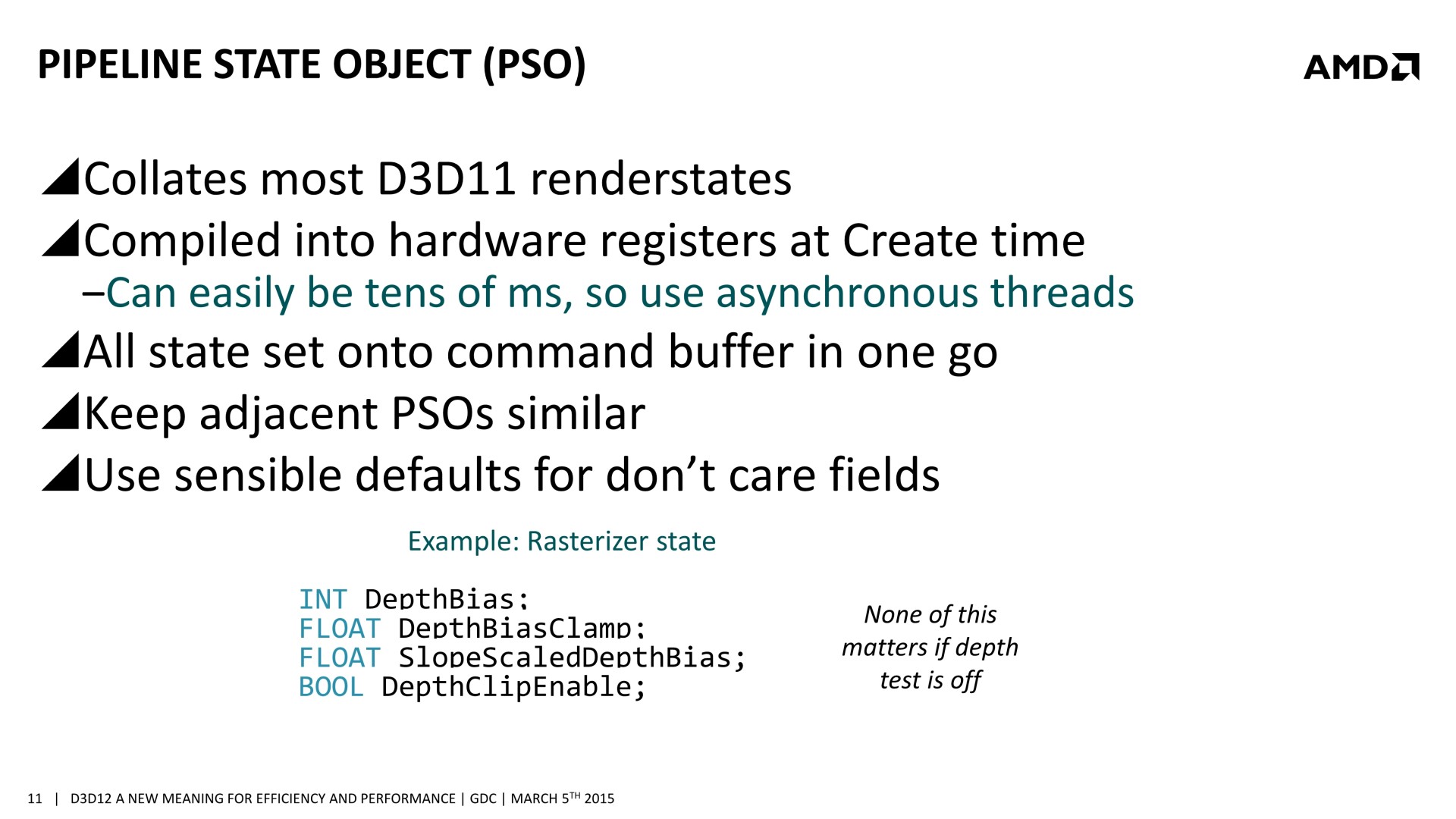

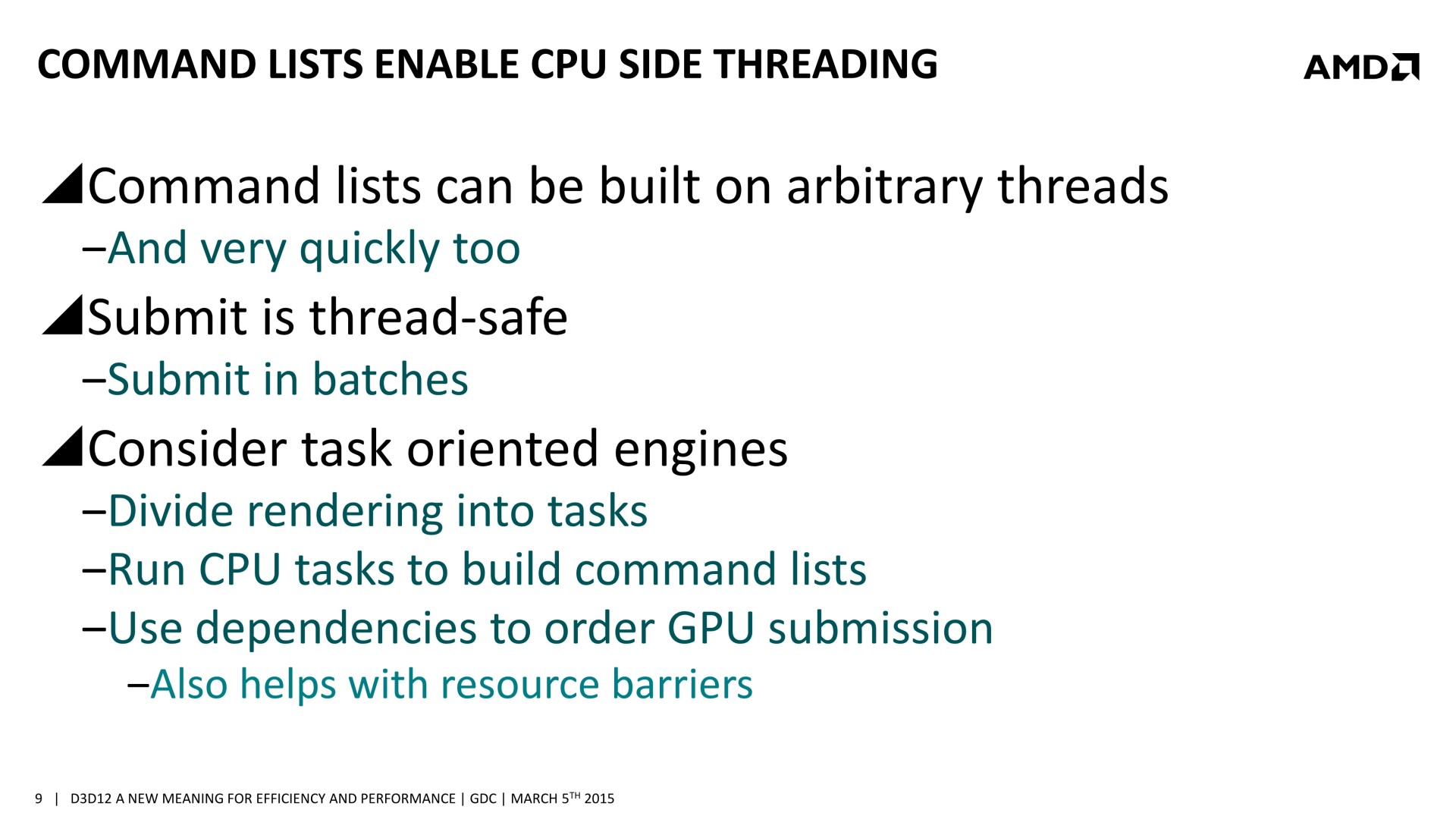

Le set de slides de la session d'AMD à la GDC : (nous avons profité de la mise à jour pour remplacer nos clichés par des screenshots plus propres)






Mise à jour du 31/03 :

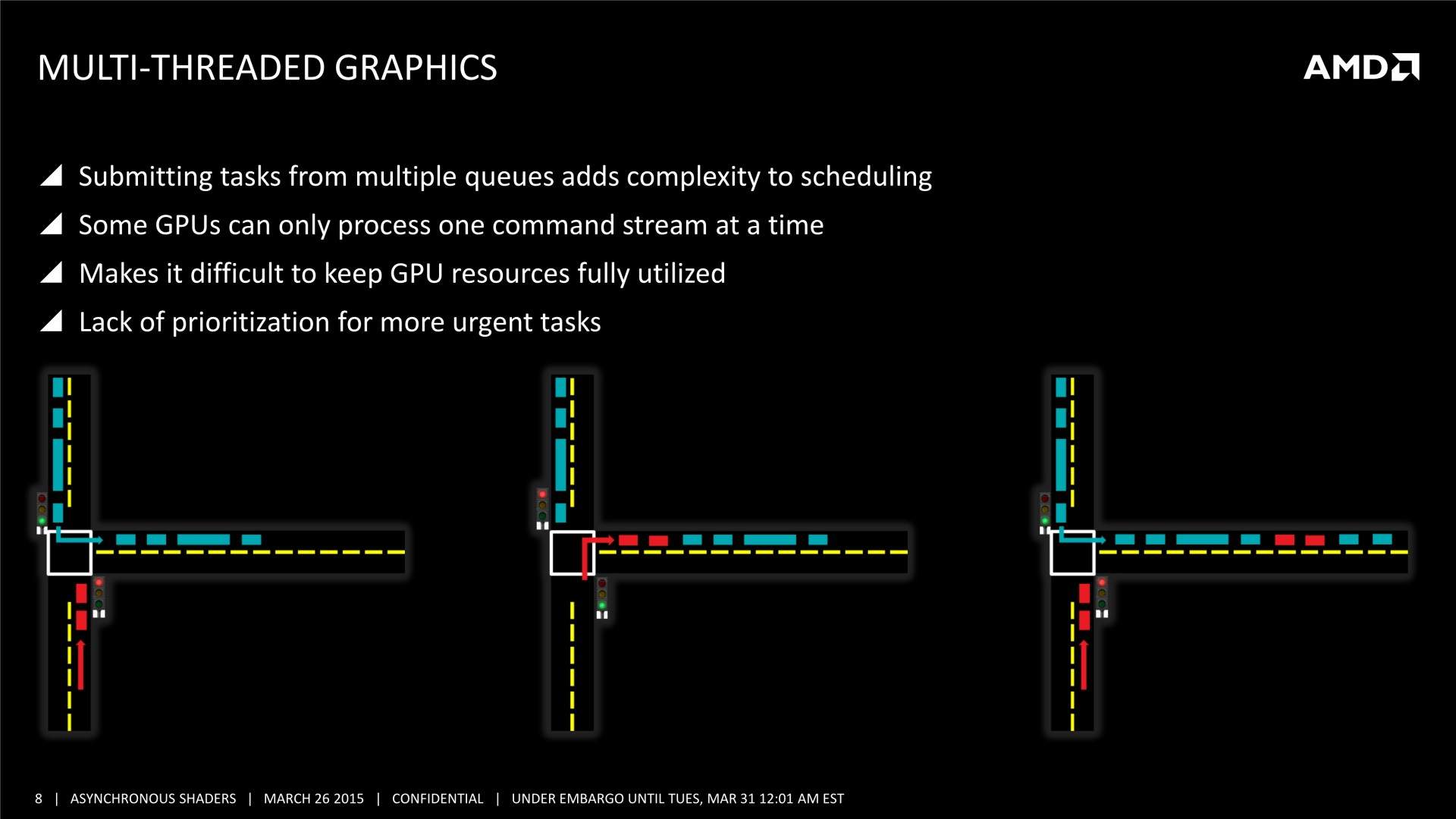

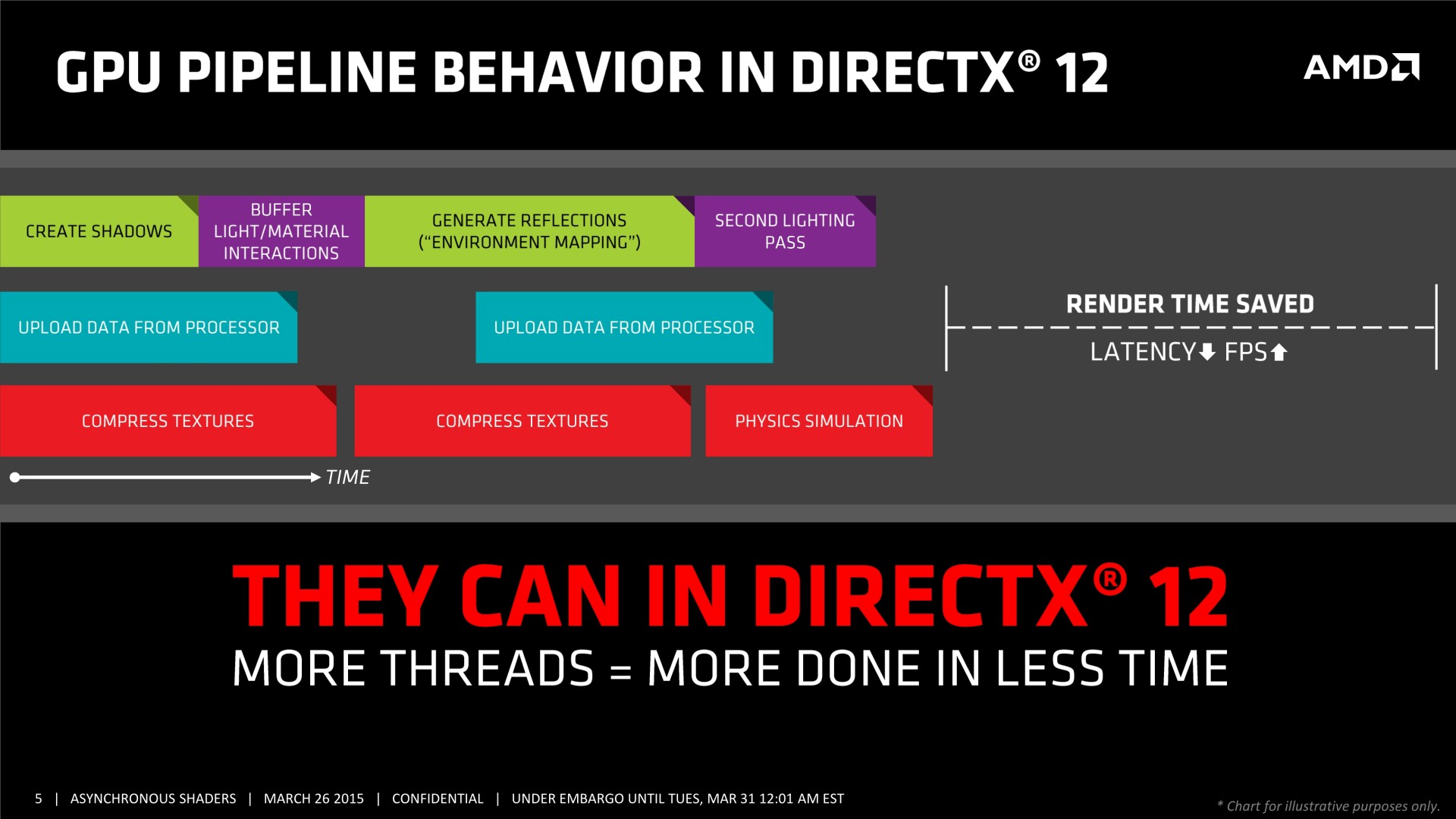

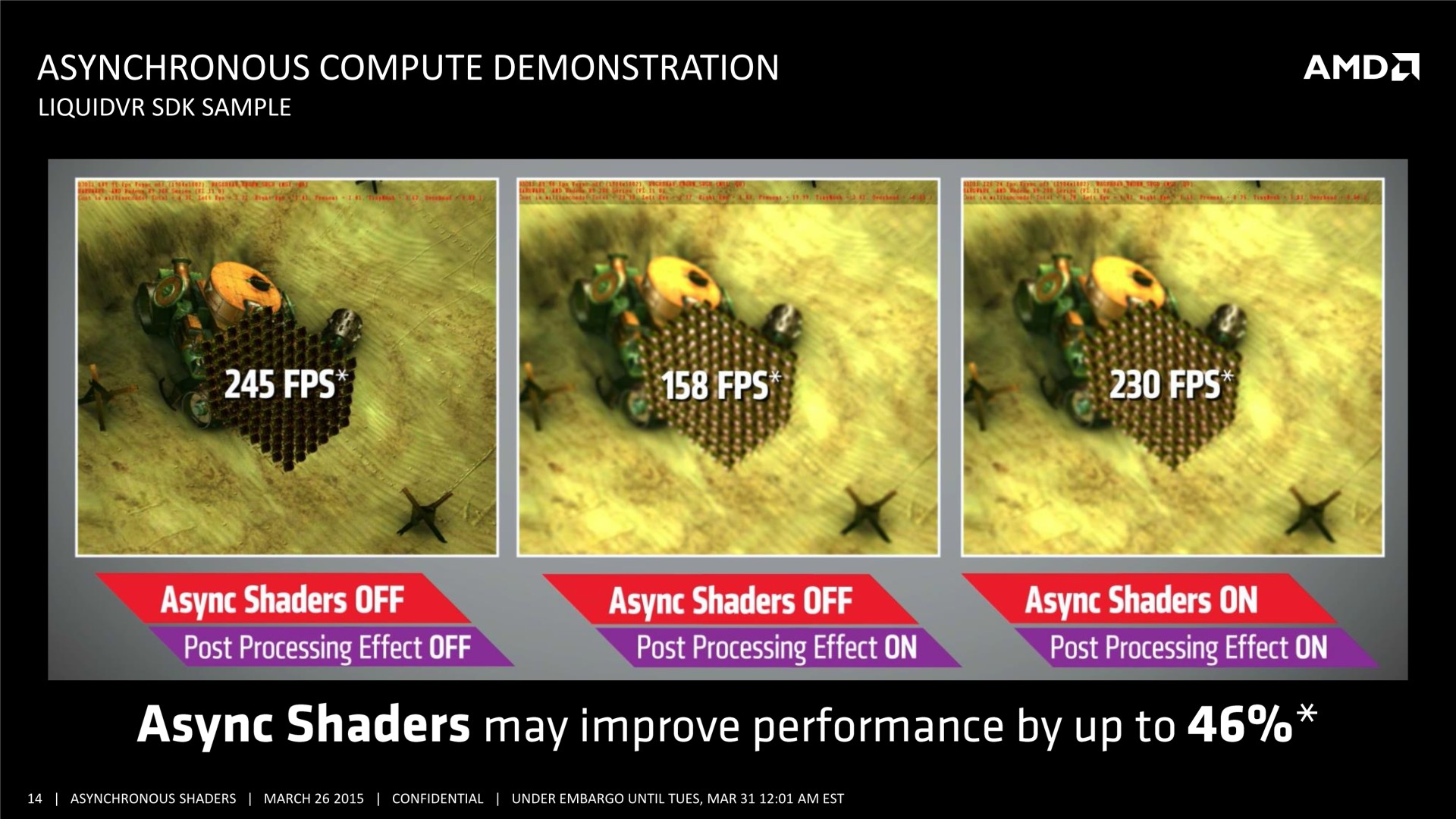

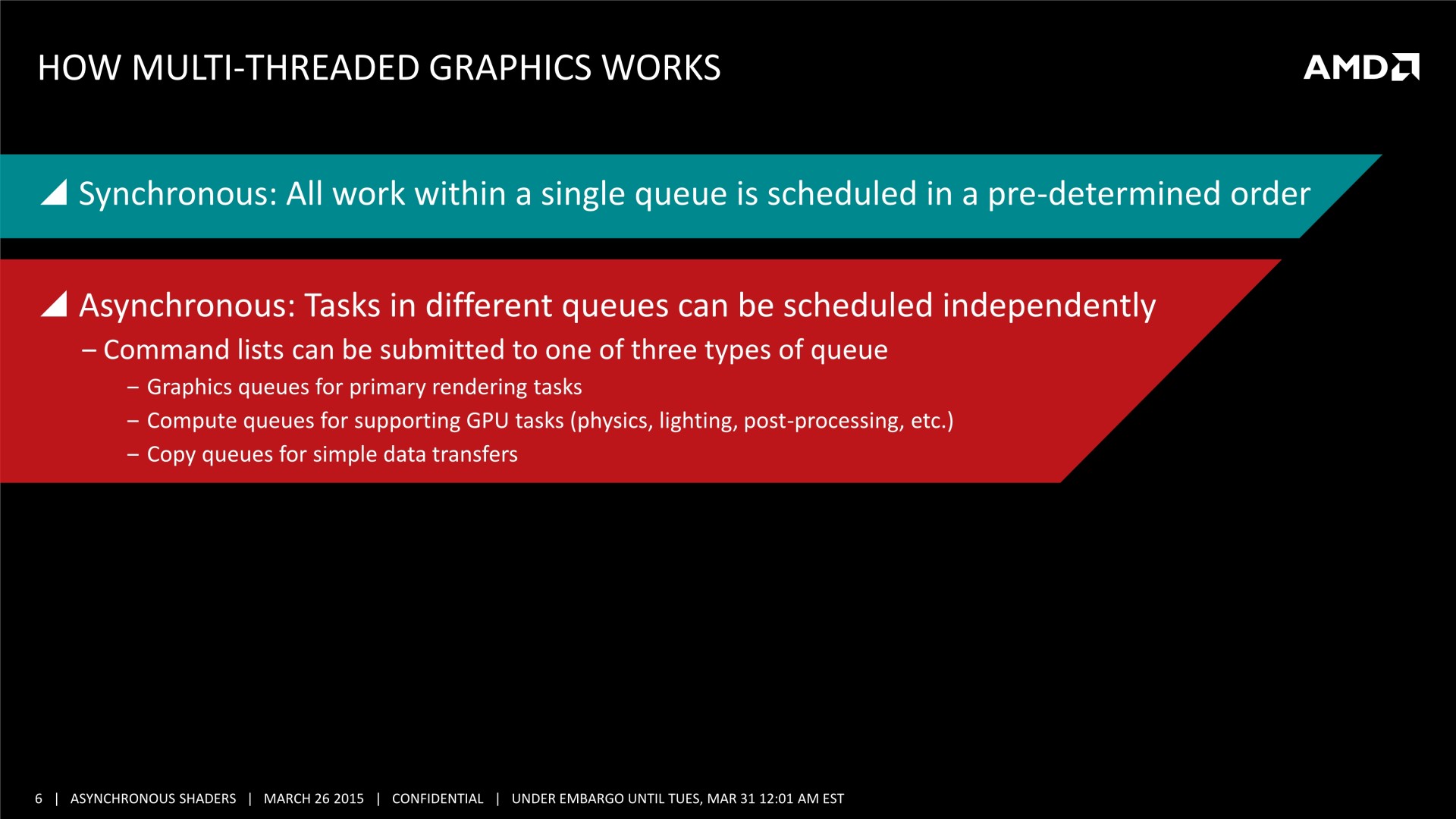

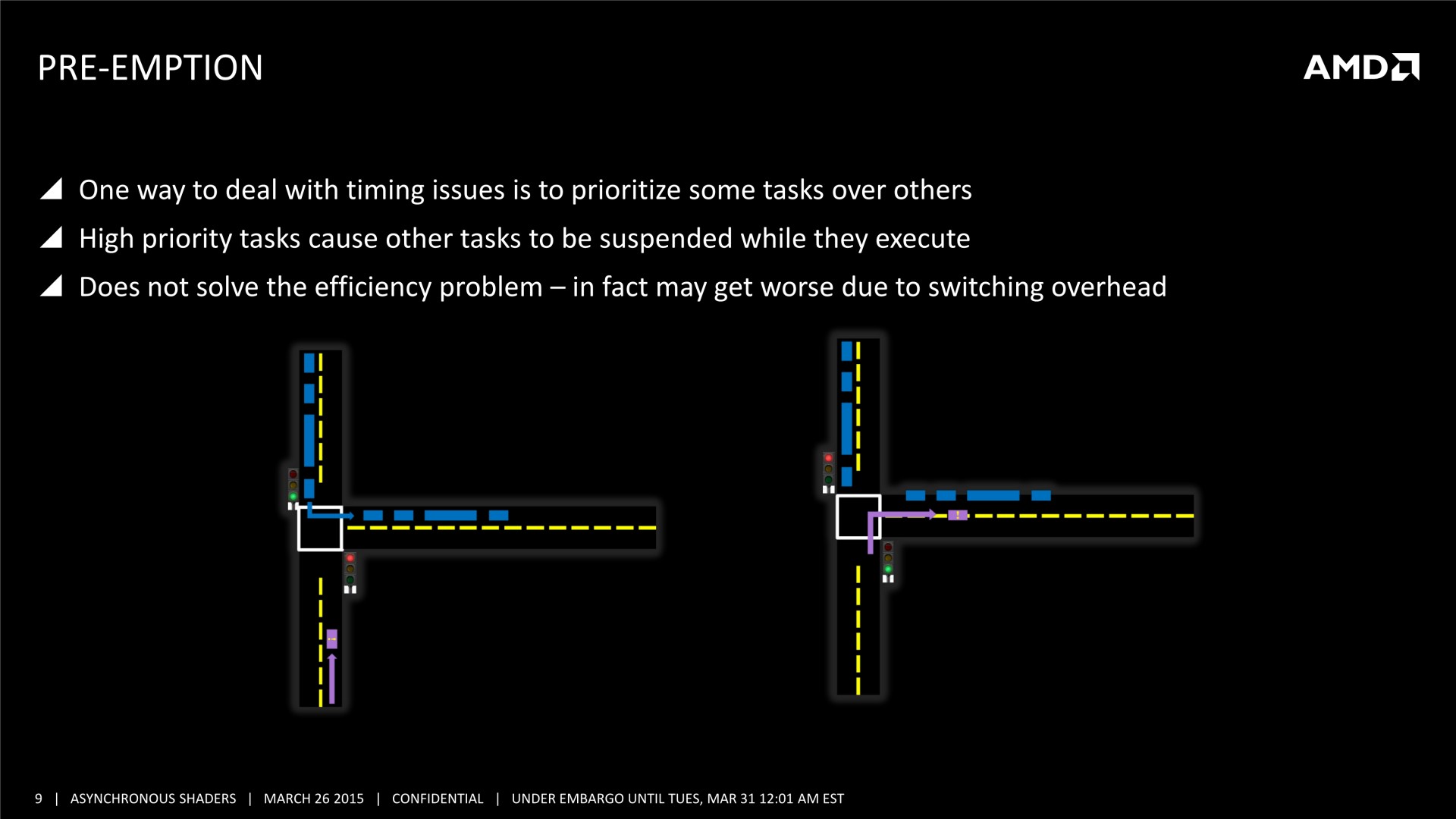

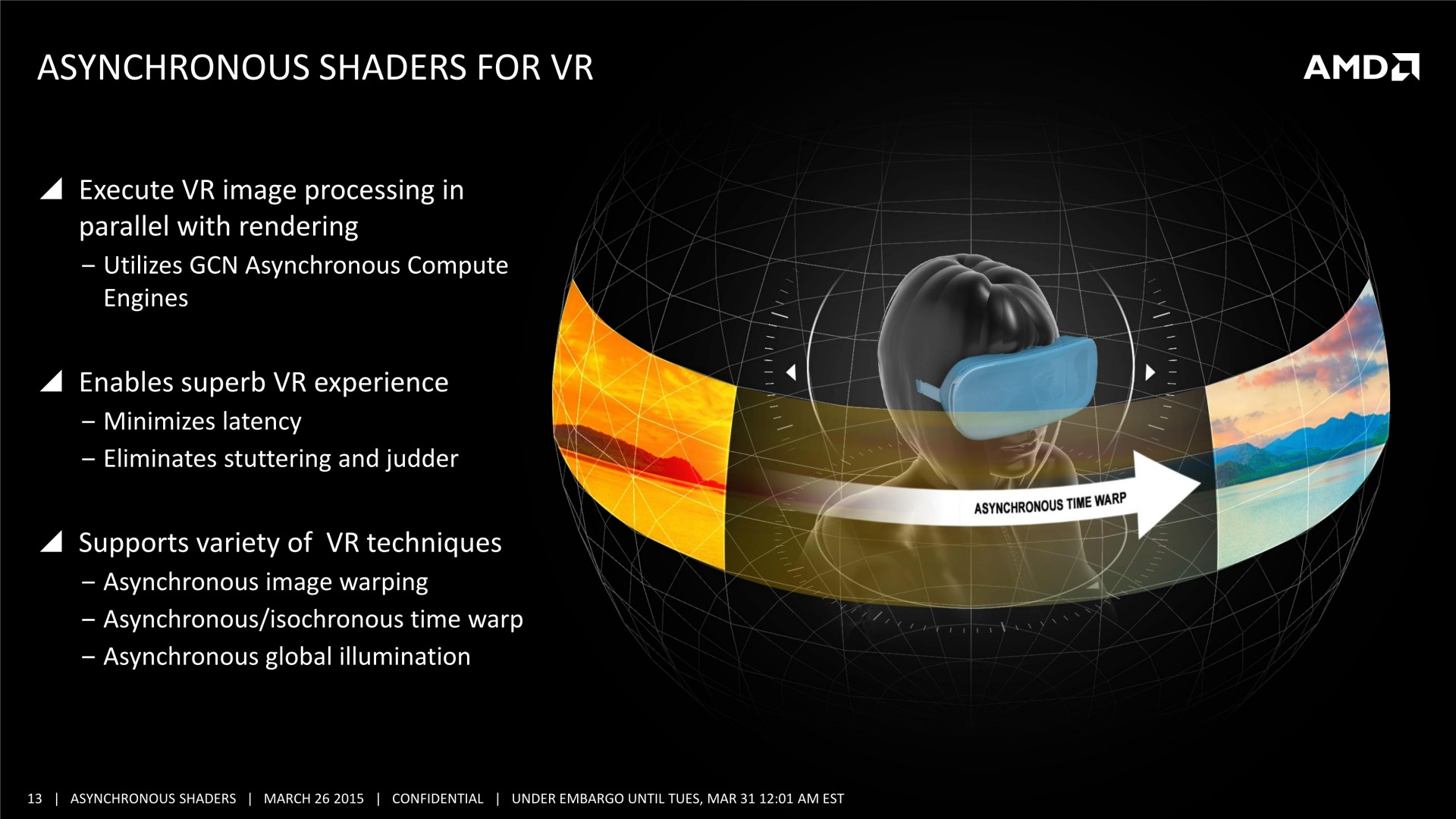

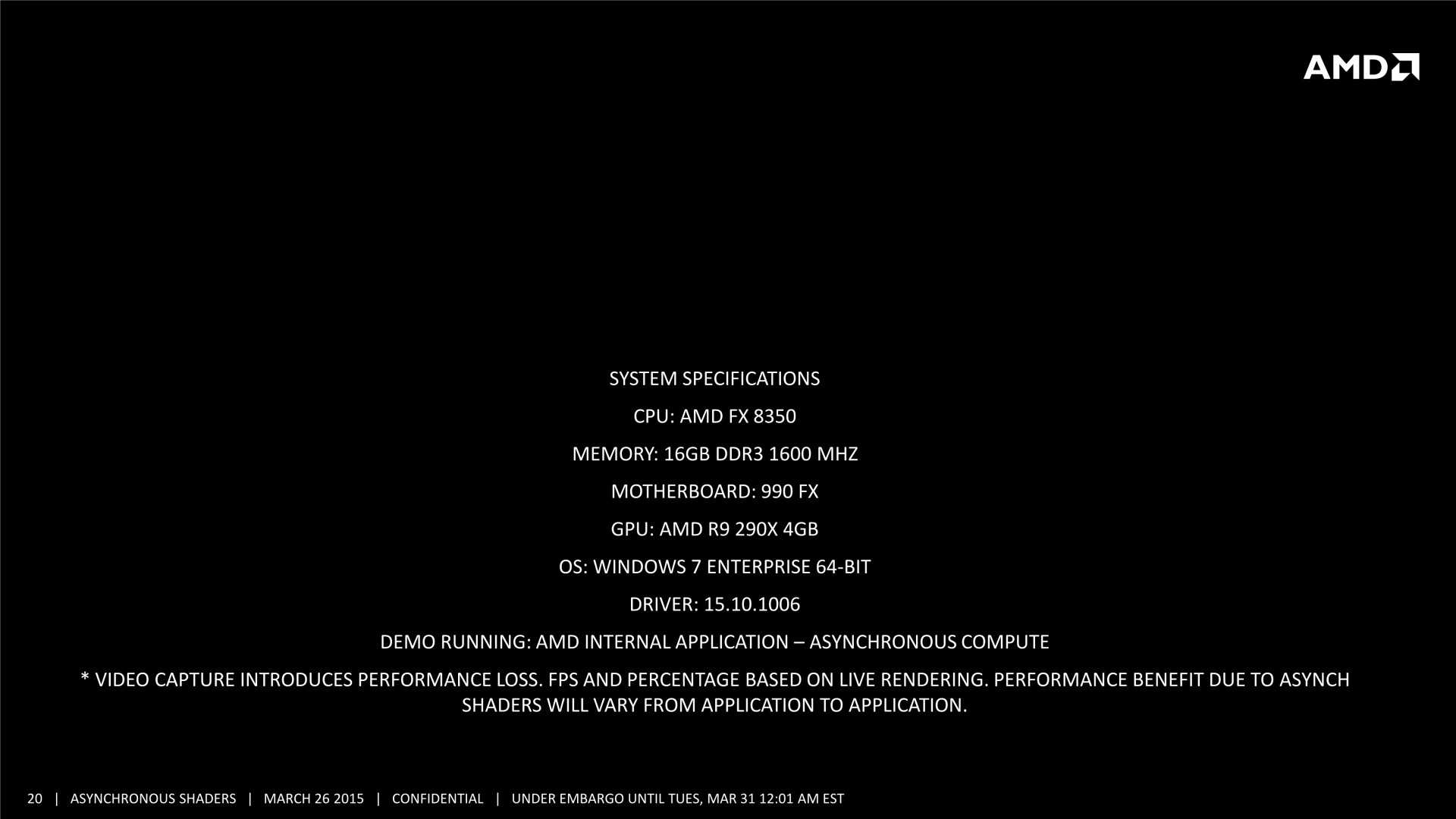

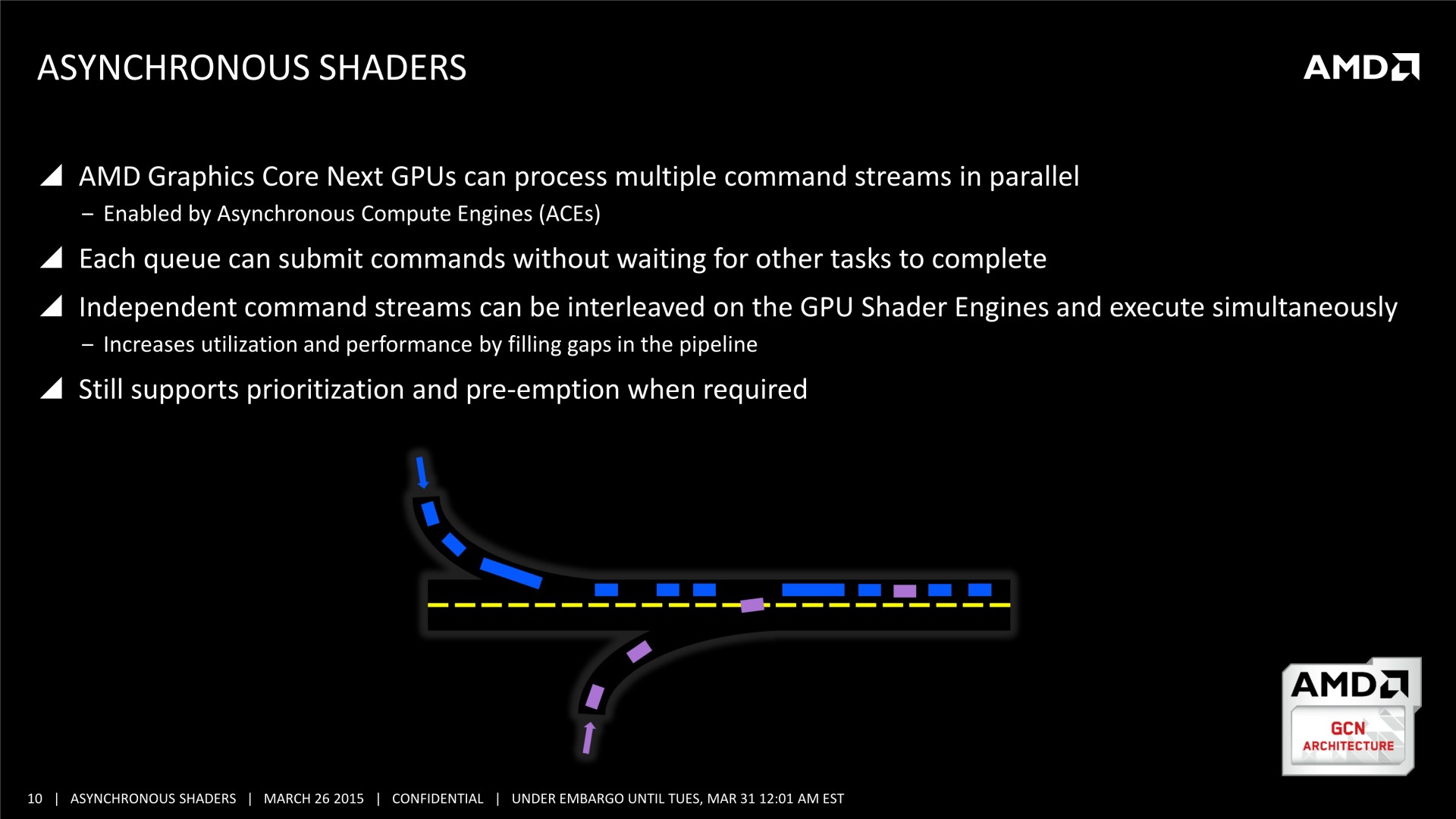

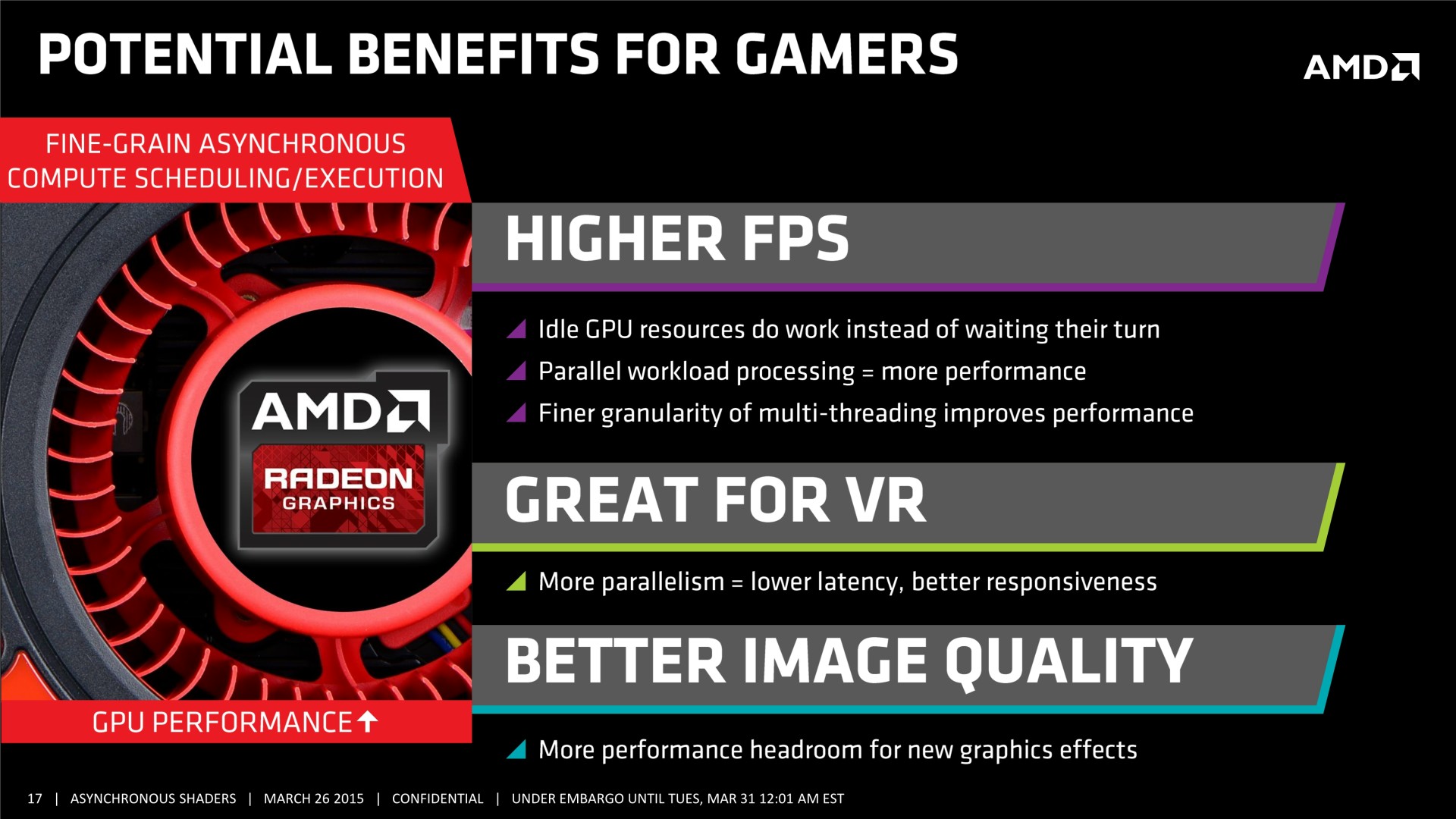

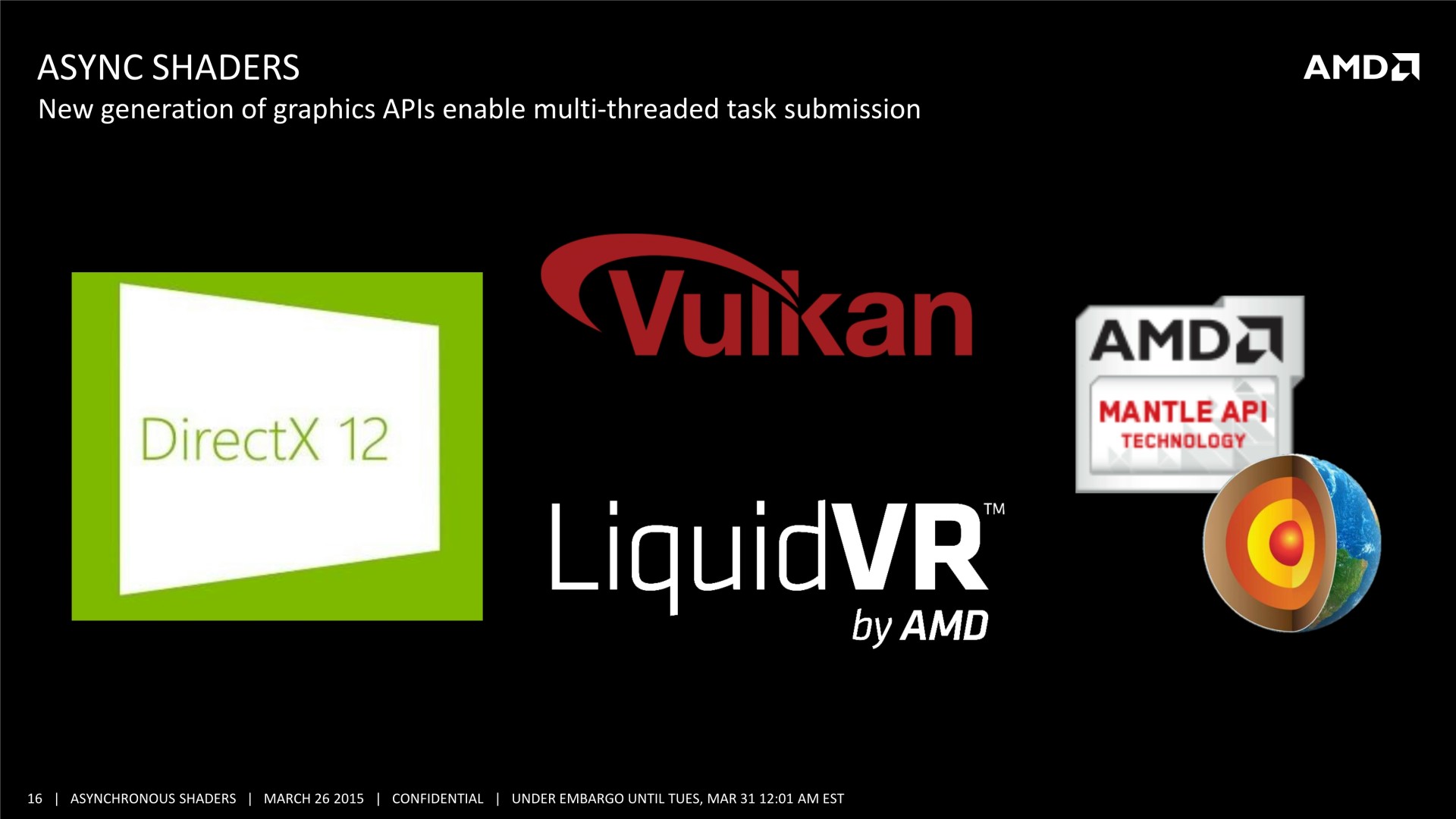

Quelques semaines après la GDC, AMD a décidé de mettre en avant ces possibilités d'optimisations auprès de la presse technique. Une présentation simplifiée nous a ainsi été distribuée il y a quelques jours. A noter que, bizarrement, elle était par contre accompagnée d'un embargo qui prenait fin ce matin… alors même que la présentation plus complète, dont nous vous avions parlé ci-dessus, est publique depuis la GDC. Peu de médias s'y étaient cependant intéressés et le département de marketing technique d'AMD a probablement voulu mettre en place une communication synchronisée sur le sujet.




Il n'y pas pas d'information supplémentaire dans cette présentation, mais elle est plus simple à comprendre et mieux finie que celle adressée aux développeurs, nous l'avons donc ajoutée à cette longue actualité. A noter que le marketing technique d'AMD parle d'Asynchronous Shaders pour faire référence à l'exécution concomitante de différentes tâches (même si les opérations de type Copy ne sont pas des shaders). Vous pourrez également observer le résultat obtenu sous une autre démo, que nous avions pu observer également pendant la GDC durant la présentation de LiquidVR. L'utilisation du traitement concomitant du rendu (Graphics) et du post processing (Compute) y permet un gain de performances de 46%.

Si cette stratégie de communication d'AMD ne nous en a pas appris plus, elle a par contre eu le mérite de pousser Nvidia à enfin communiquer sur le même sujet. L'occasion de faire le point sur ce dont sont capables tous les GPU récents, notre première supposition n'étant pas tout à fait correcte concernant les derniers GPU Maxwell.


Du côté d'AMD :

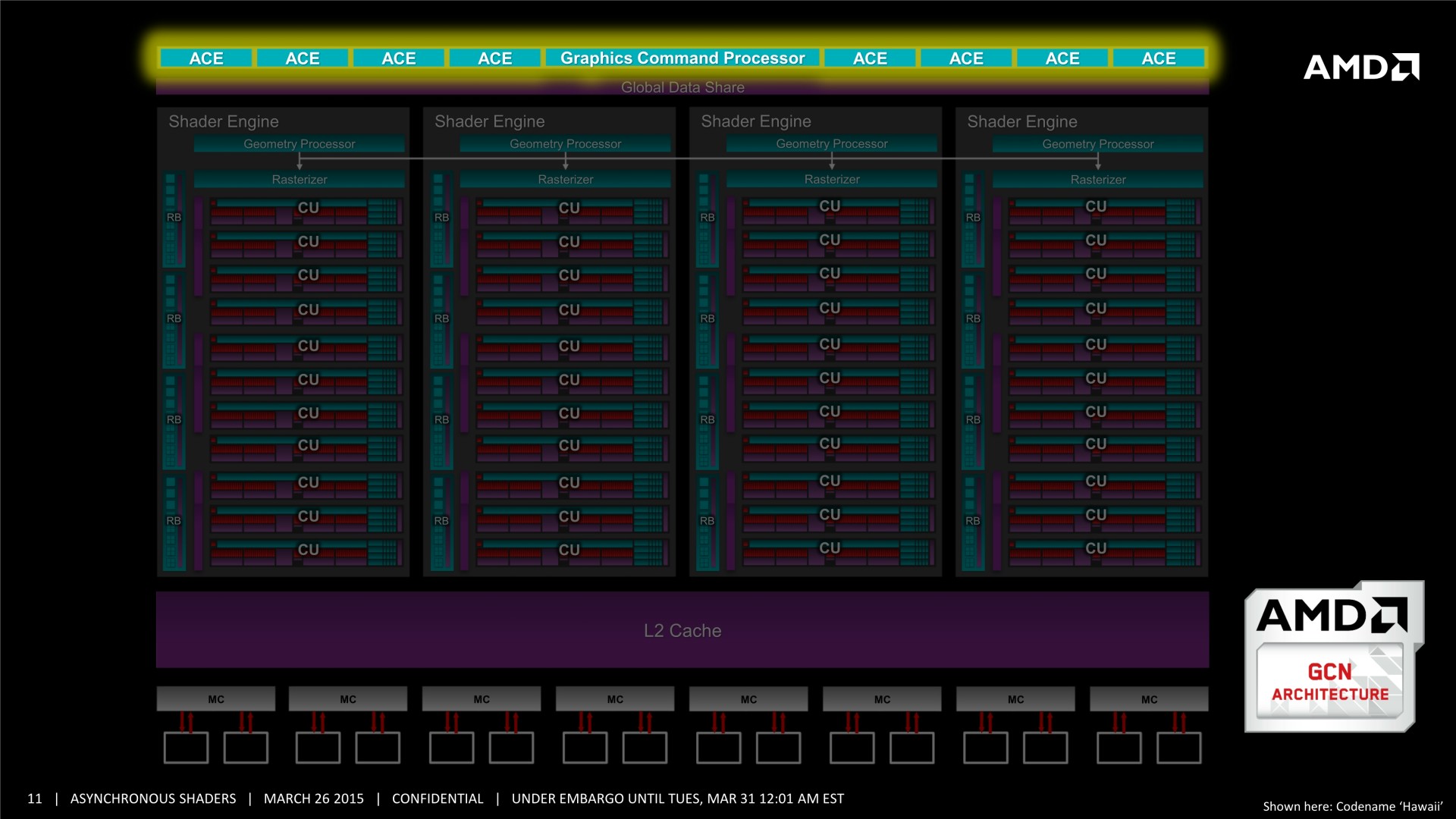

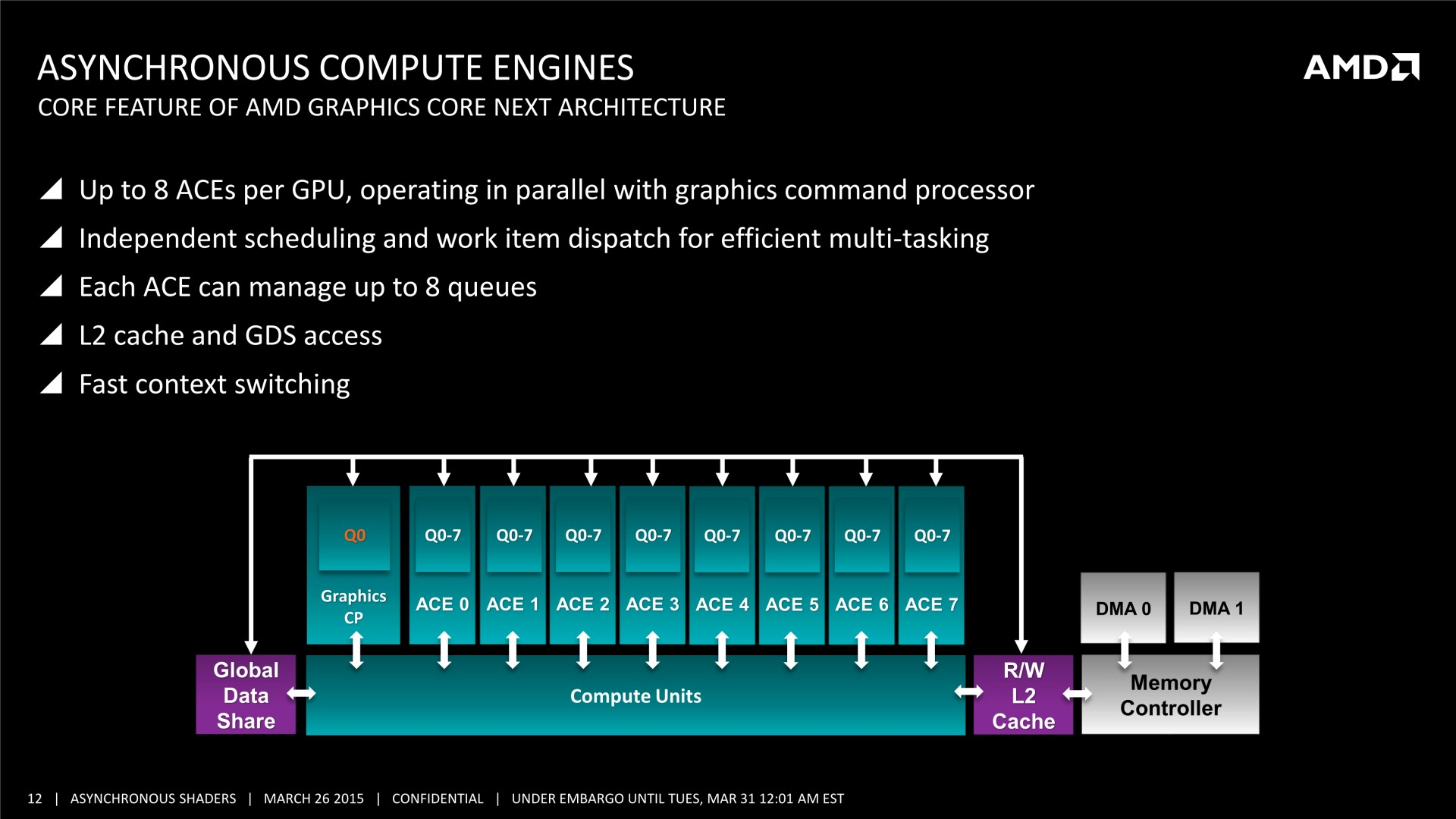

Tous les GPU de type GCN supportent le traitement concomitant des tâches Graphics/Compute/Copy. En plus d'un processeur de commande principal polyvalent, ils disposent au moins de 2 ACE (Asynchronous Compute Engine), dédiés aux tâches de type Compute, et de 2 DMA Engines dédiés aux tâches de type Copy.

Il y a par contre des limitations pour les GPU GCN 1.0 (Tahiti, Pitcairn, Cape Verde, Oland). Leurs DMA engines ne supportent pas toutes les fonctions de synchronisation avec le CPU, ce qui impose probablement des limites au niveau du traitement concomitant des tâches de type Copy. Ensuite, les GPU plus récents, GCN 1.1, supportent plus de files d'attente par ACE (8 au lieu de 1), qui peuvent par ailleurs être présents en plus grand nombre. Ils sont ainsi adaptés au traitement concomitant de nombreuses petites tâches de type Compute (par exemple pour la physique ?), contrairement à leurs prédécesseurs.

AMD a implémenté dans ses pilotes Direct3D 12 un support complet de traitement concomitant de tous les types de tâches, exactement comme c'est le cas sous Mantle. Par contre, nous ne savons pas si les pilotes AMD sont capables de profiter de certaines de ces possibilités pour apporter des optimisations sous certains jeux Direct3D 11.


Du côté de Nvidia :

Les GPU Fermi et Kepler se contentent d'un seul processeur de commandes qui ne peut pas prendre en charge simultanément des commandes de type Graphics et de type Compute. Soit il est dans un mode, soit dans l'autre, un changement d'état relativement lourd à opérer.

Par ailleurs, à l'exception des GK110/GK210, ces anciens GPU ne disposent que d'une seule file d'attente au niveau de leur processeur de commande qui doit traiter les tâches dans l'ordre dans lequel elles sont soumises. Cela limite fortement la possibilité d'en traiter plusieurs simultanément à l'intérieur du mode Compute lorsqu'il y a des dépendances entre elles.

Avec le GK110, Nvidia a introduit un processeur de commandes plus évolué, qui supporte une technologie baptisée Hyper-Q. Elle représente la capacité de prendre en charge jusqu'à 32 files d'attente, mais uniquement en mode Compute. Ce GPU, et les GM107/GM108 qui reprennent cette spécificité, sont ainsi adaptés au traitement concomitant de nombreuses petites tâches de type Compute (par exemple pour la physique ?). Le GK110 a également introduit un second DMA Engine, mais il est réservé aux déclinaisons Tesla et Quadro.

Enfin, avec les GPU Maxwell 2 (GM200/GM204/GM206), Nvidia a fait sauter toutes ces limitations, contrairement à ce que nous pensions. Tout d'abord, le second DMA Engine est bien actif sur les déclinaisons GeForce. Mais surtout, quand Hyper-Q est actif, une des 32 files d'attente peut être de type Graphics.

Au niveau de l'implémentation logicielle, un traitement concomitant complet de tous les types de tâches est supporté sous Direct3D 12 pour les GPU Maxwell 2. Il n'est par contre pas possible d'effectuer une exécution concomitante entre Direct3D 12 et CUDA, qui repose sur un pilote différent.

Nvidia a également implémenté dans ses pilotés un support limité de l'exécution concomitante sous Direct3D 11, pour les tâches compute uniquement. L'API ne permet pas d'y accéder explicitement, mais quelques astuces permettent aux pilotes d'activer un tel mode pour optimiser les performances (dans le cas de GPU PhysX ?). Nvidia nous a précisé que la question d'y ajouter le support d'un traitement concomitant complet de tous les types de tâches, comme sous Direct3D 12, restait en suspens. Ce n'est pas impossible si cela avait une utilité, mais aucun jeu Direct3D 11 actuel n'est prévu pour en profiter. Sans support explicité dans l'API il est très difficile pour les développeurs de faire en sorte que cela puisse fonctionner.


En résumé :

HD 7000 & Rx 240/250/270/280 : processeur de commandes x1 queue + 2 ACE x1 queue + 2 DMA engines
->Graphics/Compute/Copy avec limitations

HD 7790 & R7 260 : processeur de commandes x1 queue + 2 ACE x8 queues + 2 DMA engines
->Graphics/Compute/Copy

R9 285/290 : processeur de commandes x1 queue + 8 ACE x8 queues + 2 DMA engines
->Graphics/Compute/Copy

GTX 400/500/600/700 : processeur de commandes x1 queue + 1 DMA engine
->Pas de support

GTX 750/780/Titan : processeur de commandes x32 queues (limité) + 1 DMA engine
->Compute/Compute

GTX 900/Titan X : processeur de commandes x32 queues + 2 DMA engines
->Graphics/Compute/Copy

Au final, c'est surtout au niveau des anciens GPU que se différencient AMD et Nvidia, le premier ayant un support en place au niveau matériel depuis plus longtemps. Au niveau des cartes graphiques plus récentes, les GeForce GTX 900 pourront profiter pleinement des optimisations liées au traitement concomitant des tâches, tout comme le feront les Radeon R9 290 par exemple.

Par contre, il reste à voir ce qu'en feront les développeurs. Les gains ne seront pas automatiques et il faudra que les différentes étapes du rendu 3D s'y prêtent. Ce n'était de toute évidence pas le cas pour Battlefield 4 et le Frostbite Engine par exemple, dont la version Mantle ne profite pas réellement de ce type d'optimisation.

GDC: Quelques statistiques pour Nvidia GRID

Tags : GDC; GDC 2015; GRID; Nvidia;
Publié le 16/03/2015 à 08:31 par Damien Triolet

En fin de GDC, Nvidia organisait plusieurs sessions consacrées à son service de cloud gaming GRID, dont une qui a particulièrement attiré notre attention puisqu'il était question de mesures et d'analyses des données issues de la phase de beta test proposée gratuitement aux utilisateurs de la tablette Shield ou de la console portable du même nom.


Nous y apprenons que 40 jeux sont dorénavant proposés sur GRID et que Saints Row 3 est celui qui rencontre le plus de succès, ce que Nvidia mesure par le pouvoir d'attraction et de fidélisation des joueurs.

Certains joueurs ont profité du service dans pas moins de 27 villes situées dans 9 pays différents, plus de 500 sessions de plus de 8 heures de jeu ont été observées, et plusieurs joueurs ont dépassé les 400 heures de jeu. De quoi permettre à Nvidia d'accumuler des statistiques très utiles sont mesurées la fluidité, la résolution (elle peut être réduite en cas de gros ralentissement), la latence, la qualité du signal audio et la qualité des vidéos (quantization process). En tout ce sont 39 millions de mesures par heure qui sont enregistrées par les serveurs GRID.

Si Nvidia parle de l'objectif d'une latence totale, Click-to-Photon, de 150ms, malheureusement aucune statistique n'a été présentée à ce sujet. C'était bien entendu le point le plus intéressant mais il nous a été répondu qu'il s'agissait de données stratégiques que Nvidia ne compte pas communiquer à la concurrence. Par contre, Nvidia nous a précisé que ses statistiques avaient mis en évidence une corrélation entre la latence, le temps de jeu et la fidélisation des joueurs. Au-delà de 150ms, ces derniers ont tendance à rapidement déserter la plateforme, ce qui explique que Nvidia mette tout en œuvre pour essayer de ne pas dépasser cette valeur.

Nvidia va mettre à dispositions des développeurs qui le désirent un accès en ligne à une partie des données mesurées par ses serveurs. De quoi leur permettre d'analyser directement les performances de leur jeu et son niveau de succès auprès des joueurs.




GDC: Nvidia fournit le code source de PhysX

Publié le 16/03/2015 à 07:57 par Damien Triolet

Depuis son annonce il y a 3 ans, l'Unreal Engine 4 intègre PhysX de Nvidia. Rappelons qu'il s'agit d'un moteur de prise en charge de la physique, multiplateformes. Il est proposé gratuitement sur PC et sous licence pour les consoles. Il offre la possibilité, optionnellement, d'accélérer via le GPU le traitement de certains effets qui n'affectent pas la simulation du monde.


PhysX évolue régulièrement et ses mises à jour sont progressivement intégrées par Epic dans l'UE4 qui en supporte actuellement la version 3.3.2. Changement important, à la GDC, Nvidia a annoncé qu'à partir de la version 3.3.3, le code source C++ de PhysX pour l'Unreal Engine 4 sera fourni à travers GitHub à tous les développeurs qui en feront la demande.

Une révolution pour Nvidia ? Oui mais pas totalement puisque cette orientation nouvelle garde malgré tout ses limites. Ainsi ce n'est pas tout PhysX qui est ouvert mais uniquement deux de ses modules, certes probablement les plus importants pour la conception des jeux vidéo : les librairies de gestion des destructions et de simulations des tissus. A noter qu'il s'agit dans les deux cas de librairies 100% CPU, la simulation des tissus sur GPU n'en fait pas partie et reste un élément stratégique sur PC pour Nvidia. Il ne faut donc pas voir dans cette annonce une opportunité pour AMD de porter PhysX sur Radeon par exemple.

A terme cela devra permettre une meilleure utilisation de PhysX et probablement des possibilités nouvelles suivant ce que les développeurs vont construire autour de ces librairies. Ils pourront d'ailleurs proposer leurs évolutions à Nvidia qui pourra éventuellement les intégrer dans la branche principale de PhysX qui se retrouvera ensuite dans les futures versions de l'Unreal Engine.

Vous pourrez retrouver plus d'informations par ici .

GDC: D3D12: Une guerre des specs en vue ?

Publié le 16/03/2015 à 06:01 par Damien Triolet

Comme nous l'expliquions il y a peu, Microsoft a dévoilé à la GDC les 2 nouveaux niveaux de fonctionnalités de Direct3D 12 : 12_0 et 12_1. Mais d'autres segmentations plus subtiles existent, de quoi nous laisser penser que les départements communications d'AMD et de Nvidia pourraient se battre à coups de niveaux de support de DirectX 12.

De toute évidence, Microsoft avait demandé à AMD et Nvidia de ne pas lancer de polémique à la GDC sur le niveau de support des spécifications de Direct3D 12 de leurs GPU. Il n'y a ainsi eu aucune communication officielle à ce sujet mais nous avons pu gratter quelques détails lors de discussions informelles ou en posant des questions à la fin des différentes sessions.


Tout d'abord, nous pouvons confirmer que les GeForce Maxwell de seconde génération (GTX Titan X, 980, 970 et 960) supportent bien le niveau de fonctionnalité le plus élevé : 12_1. Il a de toute évidence été modelé d'après les spécifications de l'architecture de Nvidia. Nous ne savons par contre toujours pas s'il existe des GPU actuellement commercialisés de niveau 12_0.

Cela ne veut pas dire pour autant que les dernières GeForce GTX supportent la totalité des possibilités de Direct3D 12. Ainsi, en plus des niveaux de fonctionnalités, des niveaux de support appelés Tiers existent pour différents points.

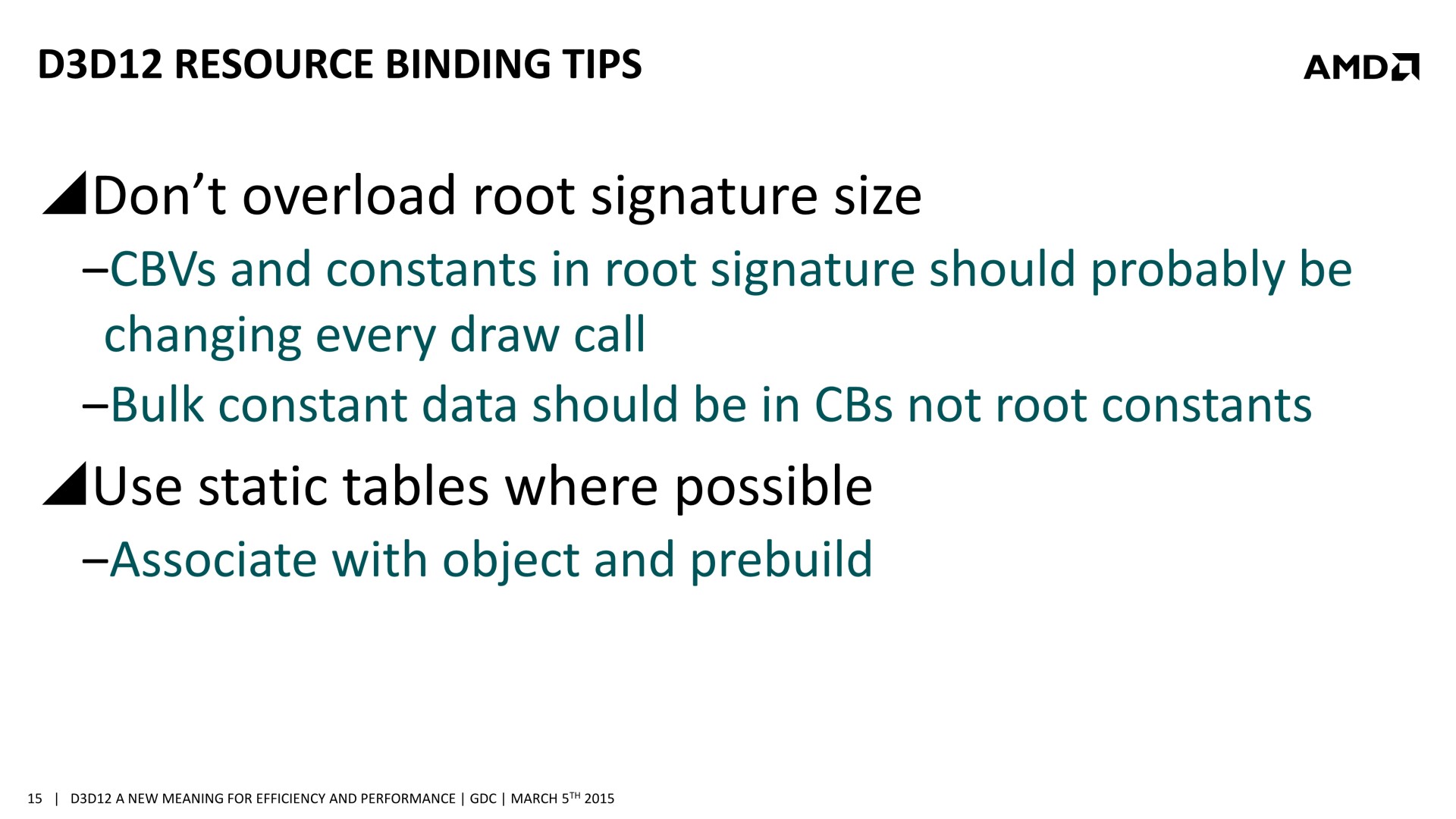

Le principal concerne les capacités de gestion des différentes ressources (Resource Binding) qui augmente en passant du Tier 1 au Tier 2 et atteint un niveau presqu'illimité au Tier 3. Microsoft a précisé que sur base des dernières statistiques de Steam, et en ne prenant en compte que le matériel compatible avec Direct3D 12, 39% du parc installé est limité au Tier 1, 44% au Tier 2 et 17% supporte le Tier 3. Mais quel GPU supporte quel Tier ?


Selon nos informations, les GPU Maxwell sont en fait limités au Tier 2, qui est nécessaire au support des niveaux 12_0 et 12_1 et qui a probablement lui aussi été modelé autour de leurs capacités. Une des différences les plus importantes avec le Tier 3 concerne la gestion des Constant Buffer Views (CBV) : ceux-ci ne sont pas virtualisés et sont limités en nombre à 14. Il est probable que l'architecture Maxwell soit capable de virtualiser les CBV, mais que l'implémentation logicielle/matérielle de Nvidia profite d'un mode plus performant avec une gestion "fixe" des Constant Buffers. Un compromis qui limite quelque peu la flexibilité accordée aux développeurs pour s'assurer que les GPU GeForce restent dans un mode optimal sur le plan des performances.

Mais alors à qui correspond les 17% de GPU compatibles Tier 3 ? Toujours selon nos informations, il s'agit des Radeon de type GCN qui profitent d'une architecture très flexible à ce niveau. D'un côté les GeForce GTX 900 supportent le niveau 12_1, d'un autre les Radeon R9 200 supportent le Resource Binding Tier 3. Un combat de spécifications en perspective ? Difficile pour AMD d'attaquer les GTX 900 sur base de cela pour l'instant… mais cela risque de changer avec Fiji. Si ce futur GPU supporte le niveau 12_1 et le Tier 3, nul doute que vous en entendrez parler ! Si par contre Fiji est limité au niveau 12_0 et Tier 3, chacun devra préparer ses arguments.

Au final, voici comment le support des Resource Binding Tiers est de toute évidence réparti sur PC :

Tier 1 : Nvidia Fermi, Intel Haswell et Broadwell
Tier 2 : Nvidia Kepler et Maxwell 1/2
Tier 3 : AMD GCN

A noter que pour les fonctionnalités spécifiques au niveau 12_1, les Raster Ordered Views et la Conservative Rasterization, il existe également des Tiers 1 et 2 dont les spécificités nous sont pour l'heure inconnues. L'implémentation de Nvidia se limiterait au Tier 1 et il pourrait être possible là aussi pour AMD d'essayer de se démarquer. Affaire à suivre.

GDC: Nvidia dévoile la GTX Titan X 12 Go

Publié le 04/03/2015 à 19:26 par Damien Triolet

Petite surprise ce matin à la GDC. Lors d'une session d'Epic dans laquelle Tim Sweeney revenait sur les récents développements autour de l'Unreal Engine et demandait des GPU plus performants pour permettre à la VR de prendre son envol, le CEO de Nvidia, Jen-Hsun Huang, a fait une apparition furtive pour y dévoiler une nouvelle GeForce ultra haut de gamme, la Titan X.


Ce n'est pas un secret, depuis quelques temps, un gros GPU Maxwell est attendu chez Nvidia, probablement dénommé GM200. Les détails exacts le concernant resteront encore confidentiels quelques jours. Tout au plus Jen-Hsun Huang aura précisé que le GPU embarque pas moins de 8 milliards de transistors, ce qui en fait un nouveau record, et que la GeForce GTX Titan X dispose de 12 Go de mémoire vidéo, ce qui pointe vers l'utilisation d'un bus 384-bit, un classique sur les gros GPU Nvidia.

La carte en elle-même reprend le design maintenant devenu habituel pour les GeForce haut de gamme même s'il y aura probablement quelques petites améliorations au niveau du bloc de refroidissement. Changement de style par contre puisque la couleur de la coque passe au noir.


Avec la GTX Titan X, Nvidia entend bien asseoir sa domination sur la concurrence mais il faut évidemment s'attendre à un tarif d'au moins 1000€.

Si Jen-Hsun n'a pas donné de date de lancement exacte, au vu de son discours, il semble évident qu'il aura lieu durant la GPU Technology Conference qui ouvrira ses portes le 17 mars, soit dans 2 petites semaines. En attendant, Tim Sweeney pourra profiter du premier exemplaire qui lui a été remis et dédicacé par le CEO de Nvidia.
