Influence du PCIe sur une GTX 1080

Publié le 13/12/2016 à 13:45 par Marc Prieur

Nos confrères de techPowerUp  ont évalué l'impact de la vitesse PCI Express sur une GeForce GTX 1080. Plusieurs vitesses ont été testées en jouant sur le nombre de lignes et la génération du protocole PCIe :

  • 16 Go/s (PCIe 3.0 x16)
  • 8 Go/s (PCIe 3.0 x8, 2.0 x16)
  • 4 Go/s (PCIe 3.0 x4, 2.0 x8, 1.1 x16)
  • 2 Go/s (PCIe 2.0 x4, 1.1 x8)
  • 1 Go/s (PCIe 1.1 x4)

En moyenne en 1080p le passage de 16 à 8 Go/s n'est pas perceptible, alors qu'à 4 Go on obtient 94 à 96% des performances à 16 Go /s. Ce chiffre tombe à 87% à 2 Go/s et 71% à 1 Go/s.

Le framerate ayant un impact direct sur le trafic PCIe, les écarts sont plus réduits dans les tests en 4K qui sont fait à des cadences inférieures. Comme d'habitude les lignes PCIe issues du chipset sont moins véloces, s'intercalant dans une configuration 4 Go/s (PCIe 3.0 x4) entre les chiffres obtenus via le CPU à 2 et 4 Go/s.

Parmi les jeux qui "souffrent" le plus d'une vitesse PCIe réduite on note Total War Warhammer : à 8, 4, 2 et 1 Go/s on est respectivement à 94-95, 83-85, 68-69 et 49% des performances relevées à 16 Go/s. Ces chiffres sont effectués en mono GPU, mais pour rappel en SLI les échanges entre GPU se font chez Nvidia via le pont dédié.

GTC: Tesla P100: débits PCIe et NVLink mesurés

Publié le 08/04/2016 à 14:32 par Damien Triolet

Lors d'une session de la GTC consacrée à GPUDirect, qui regroupe les techniques de communications entre GPU et avec d'autres éléments d'un système, nous avons pu en apprendre un peu plus sur les performances du GP100 au niveau de ses voies de communication.

Il y a tout d'abord des progrès au niveau du PCI Express. Nvidia explique que les GPU Kepler et Maxwell souffraient de quelques limitations et devaient se contenter d'à peu près 10 Go/s en écriture et de 7 Go/s en lecture. Cela change avec Pascal dont le tissu PCI Express est dorénavant optimal pour une interface 16x 3.0, ce qui lui permet d'atteindre 12 Go/s dans les deux sens, soit à peu près le maximum théorique.

Ensuite, Nvidia a publié les premiers chiffres de débits obtenus pour les liens NVLink en communication point-à-point entre 2 GP100, tout en précisant que toutes les optimisations n'avaient pas encore été mises en place. Pour ce test, un seul lien NVLink est ici exploité et le transfert est unidirectionnel.

Avec des blocs de 4 Mo, le GP100 parvient à monter à 17.9 Go/s, ce qui est plutôt pas mal compte tenu du fait que l'interface est spécifiée à 20 Go/s dans chaque direction. Le débit reste supérieur à 15 Go/s avec des blocs de 256 Ko, mais plonge rapidement sous cette valeur, ce qui est un résultat attendu pour toute voie de communication compte tenu du surcoût par transfert. Ces premiers résultats sont donc plutôt encourageants et Nvidia explique qu'ils sont obtenus grâce à l'intégration de moteurs de copies pour chaque lien NVLink.

IDF: M.2, NVM Express et SATA Express

Publié le 13/09/2013 à 17:40 par Guillaume Louel

Les allées de l'IDF sont souvent l'occasion de voir du matériel à venir ou fraichement annoncé. Côté stockage, on parle beaucoup des évolutions du Serial ATA et plus particulièrement des connexions directes au PCI Express.


Pour les portables, c'est le standard M.2 qui a été entériné dans la norme SATA 3.2 (on le connaissait précédemment sous le nom de NGFF) et l'on avait vu Samsung, Intel, et Plextor lancer leurs modèles respectif cet été.


On aura pu voir sur le stand officiel du Serial ATA quelques modèles de différentes tailles de chez Sandisk.


Nous l'avions également évoqué un peu plus tôt, pour l'utilisation des SSD PCI Express, un nouveau protocole baptisé NVM Express a été mis au point pour remplacer l'AHCI. On pouvait voir quelques initiatives de ce genre sur les stands de l'IDF, par exemple chez PMC-Sierra qui montrait ses contrôleurs NAND/PCIe gérant nativement le NVM Express.

En ce qui concerne le SATA Express par contre (nouveau format de connecteur permettant de relier directement à un bus PCIe), au delà de quelques pancartes, nous n'avons pas croisé de prototype.

CES: Du PCI-E Gen3 en AM3+ chez ASUS !

Publié le 10/01/2013 à 12:50 par Marc Prieur

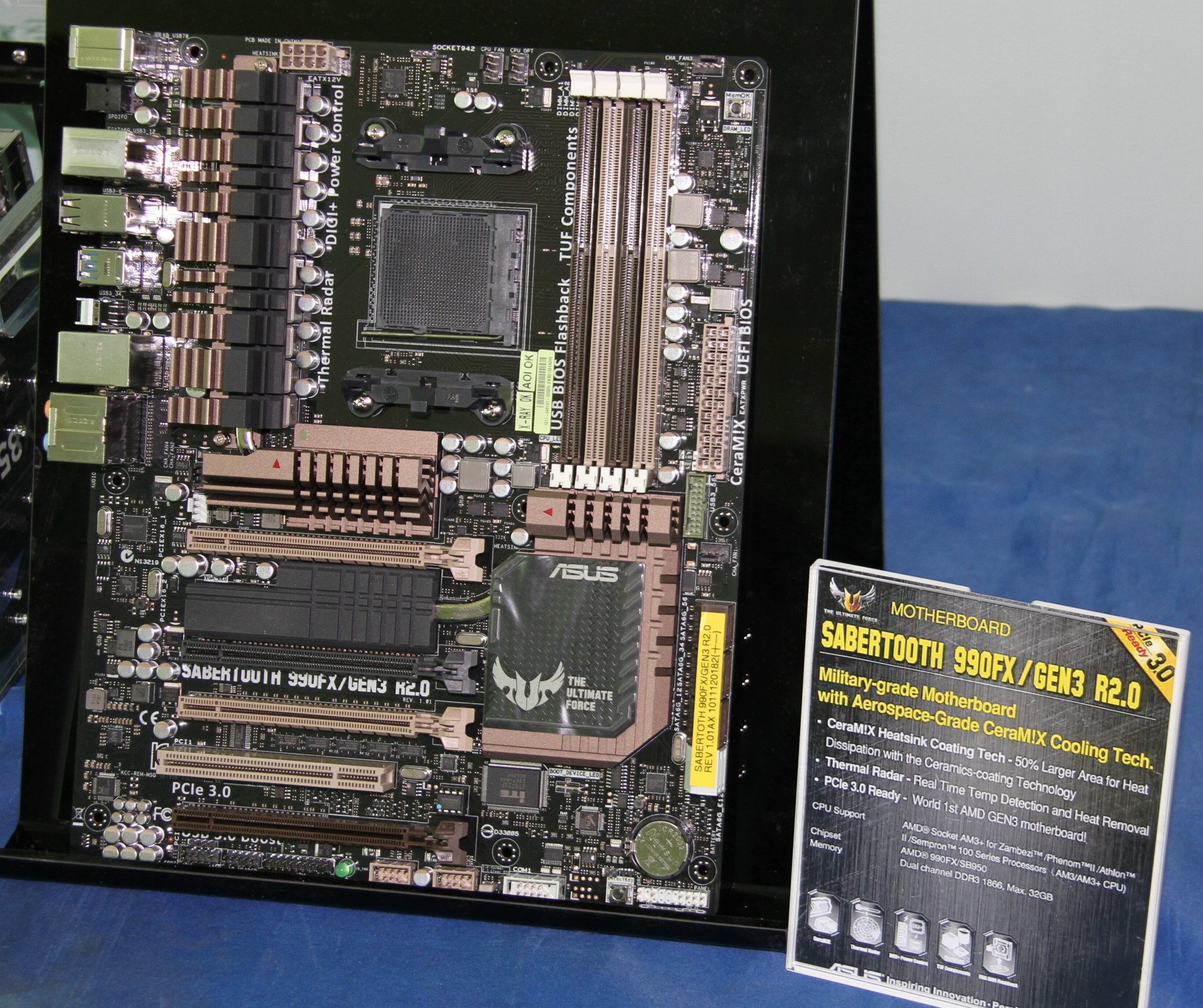

Alors qu'aucun chipset AMD ne propose la gestion du PCI Express Gen 3.0 sur plate-forme AM3+, ASUS a annoncé lors du Computex une carte mère 990FX utilisant cette norme, la Sabertooth 990FX/GEN3.0 R2.0. Comment est-ce possible ? Voyons ce qui dit le manuel pour ces slots :


La conclusion est assez simple. Sur les 32 lignes Gen 2.0 du 990FX, 16 sont câblées en direct sur le x16_2, sinon il serait inactif pour certaines configurations ce qui n'est pas le cas. Les 16 autres arrivent sur un switch de type PEX 8747 (visible en tant que "PCIe 3.0 chip" sur le schéma de la carte). A partir de ces 16 lignes Gen 2.0, ce switch ressort … 32 lignes Gen 3.0 ! 16 vers le X16_1, et 16 vers le X16_3 (ou 8 vers X16_3 et 8 vers X16_4 en cas de Tri-SLI/CFX).

Le lien entre le PEX et le 990FX est donc à 8 Go /s, alors que le lien entre le PEX et les slots PCI-E est, cumulé, à 32 Go /s … une bande passante qui est donc inutilisable et qui rend ces ports "Gen 3.0" inutiles. Bref, du bon gros marketing qui tache !

Radeon HD 7990 en septembre ?

Publié le 25/07/2012 à 17:27 par Guillaume Louel / source: TechPowerUp

Attendue depuis longtemps, la carte bi-GPU Tahiti d'AMD - qui devrait prendre le nom de Radeon HD 7990 - devrait finalement voir le jour d'ici à la rentrée, entre la fin aout ou le début du mois de septembre. C'est en tout cas ce que pensent savoir nos confrères de VR-Zone .


Côté caractéristiques nos confrères parlent de circuits d'alimentations séparés pour chaque GPU qui disposeraient chacun de leurs propres connecteurs d'alimentations (2x6 broches). La carte embarquerait 4 connecteurs Mini-DP mais surtout deux DVI-D, le système de refroidissement utilisé est pour l'instant inconnu.

Nvidia avait pour rappel lancé en mai dernier sa propre carte bi-GPU, la GeForce GTX 690 (voir notre test). Le délai de lancement pour AMD serait lié, comme nous vous l'indiquions lors de notre couverture du Computex, à la livraison difficile des switchs PLX PEX8747, gérant le PCI Express 3.0, et nécessaires à la conception de ces cartes graphiques.
