Lors de notre test de Skylake, nous avions pu publier quelques détails sur le fonctionnement de son architecture graphique. L'IDF a cependant été l'occasion d'obtenir quelques précisions supplémentaires que nous allons essayer de vous détailler. En pratique la grande majorité des modifications a surtout un impact sur la consommation, et non sur les performances comme l'ont montrés nos tests pratiques.

Architecture

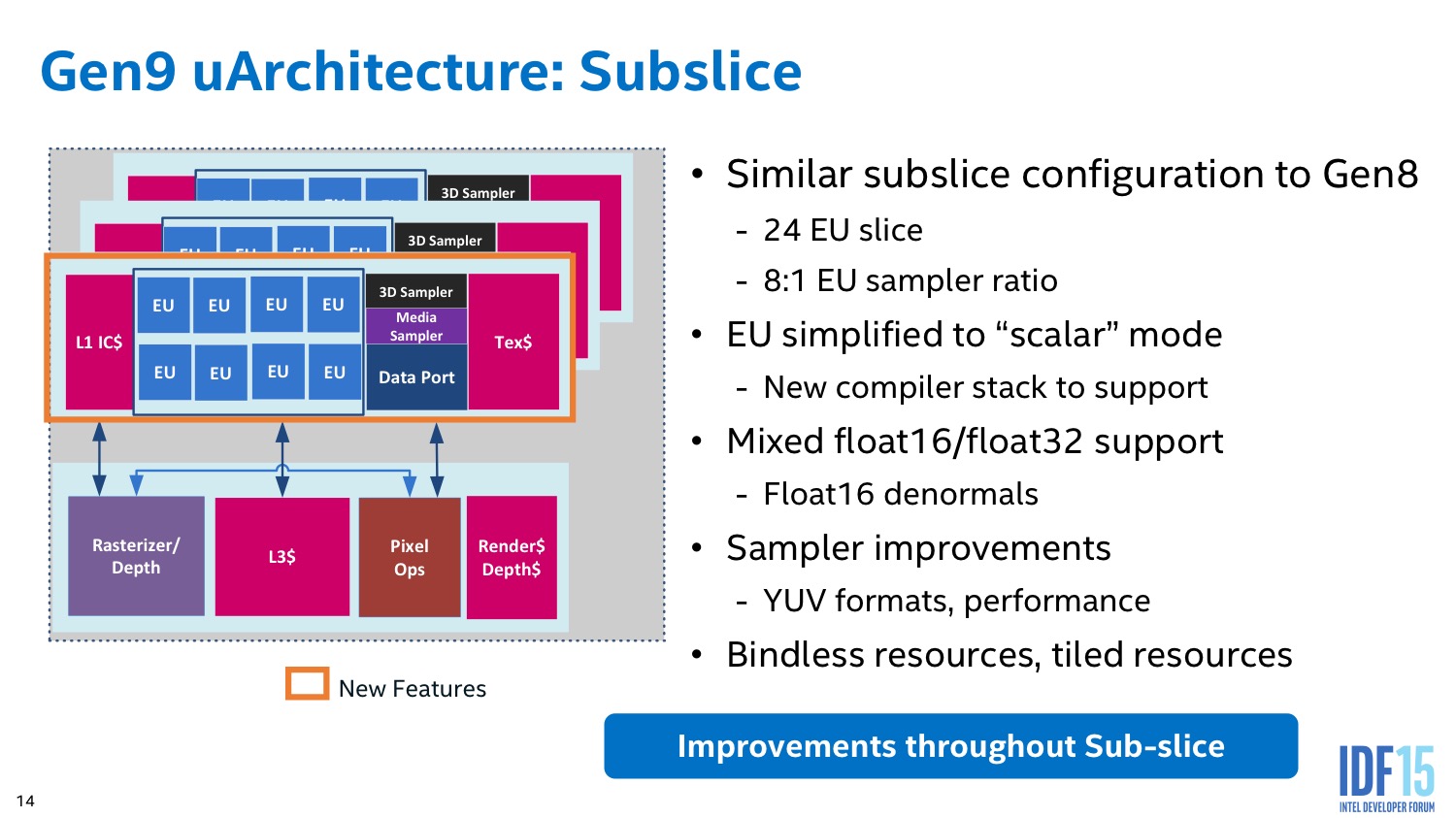

De haut niveau, la génération graphique 9 de Skylake est assez proche de celle de Broadwell. Comme nous l'indiquions à l'époque on retrouve les mêmes concepts de « slices » et d'EU. C'est à l'intérieur de ces unités que l'on retrouve les changements.

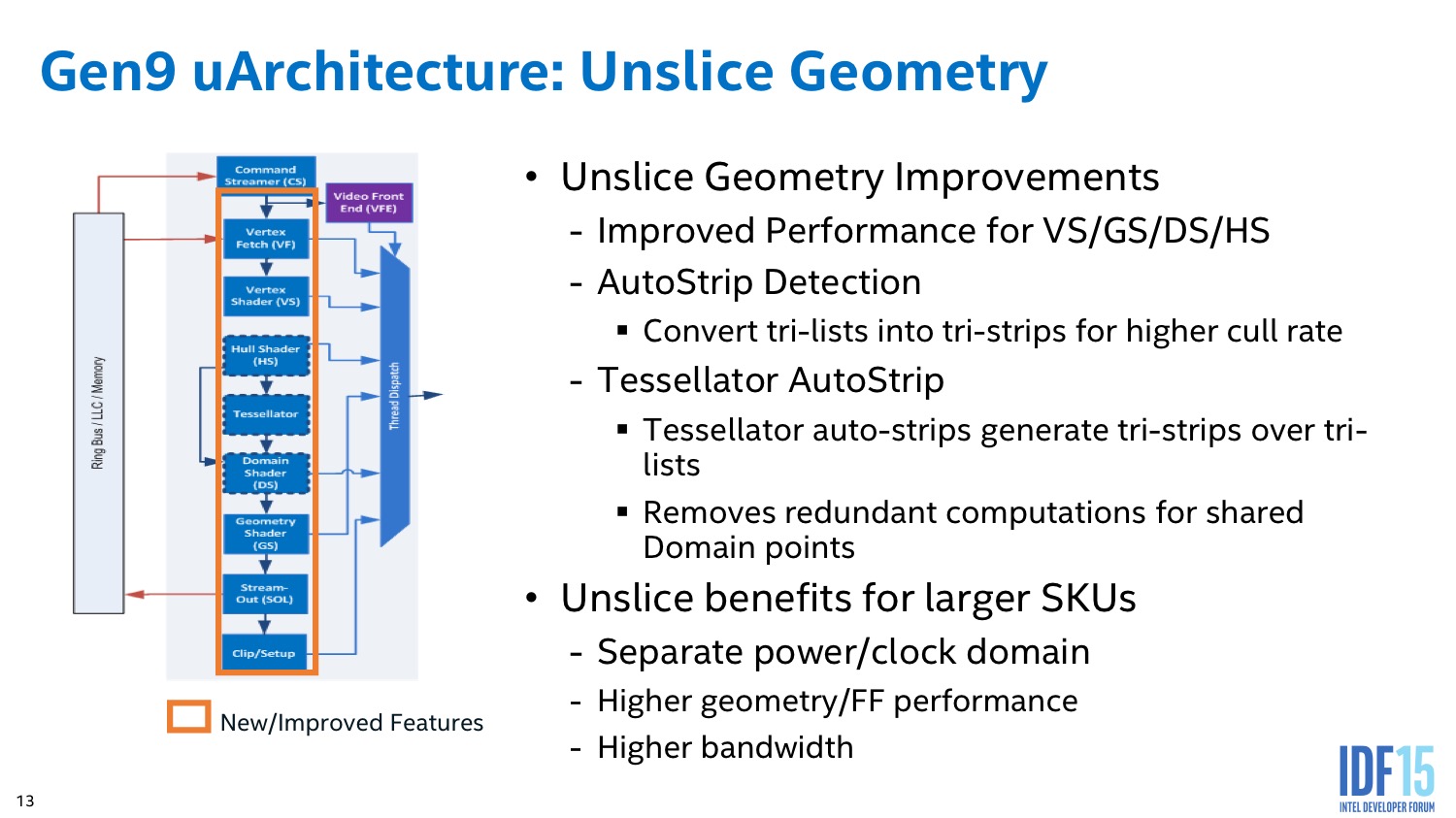

On notera au niveau de la gestion de la géométrie que toute la partie tessellation a été optimisée pour tenter de diminuer au maximum la génération de géométrie inutile (et donc améliorer les performances).

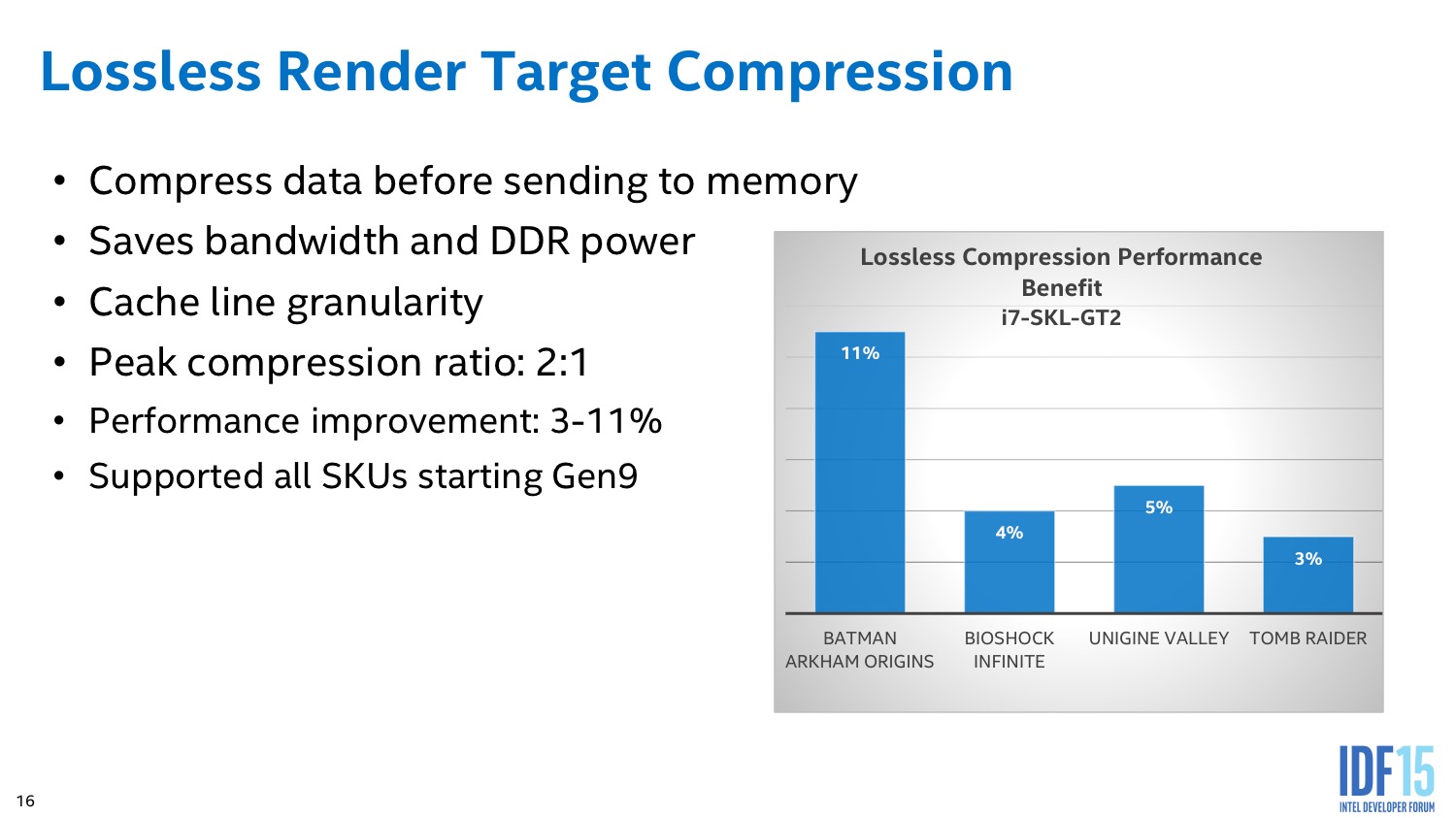

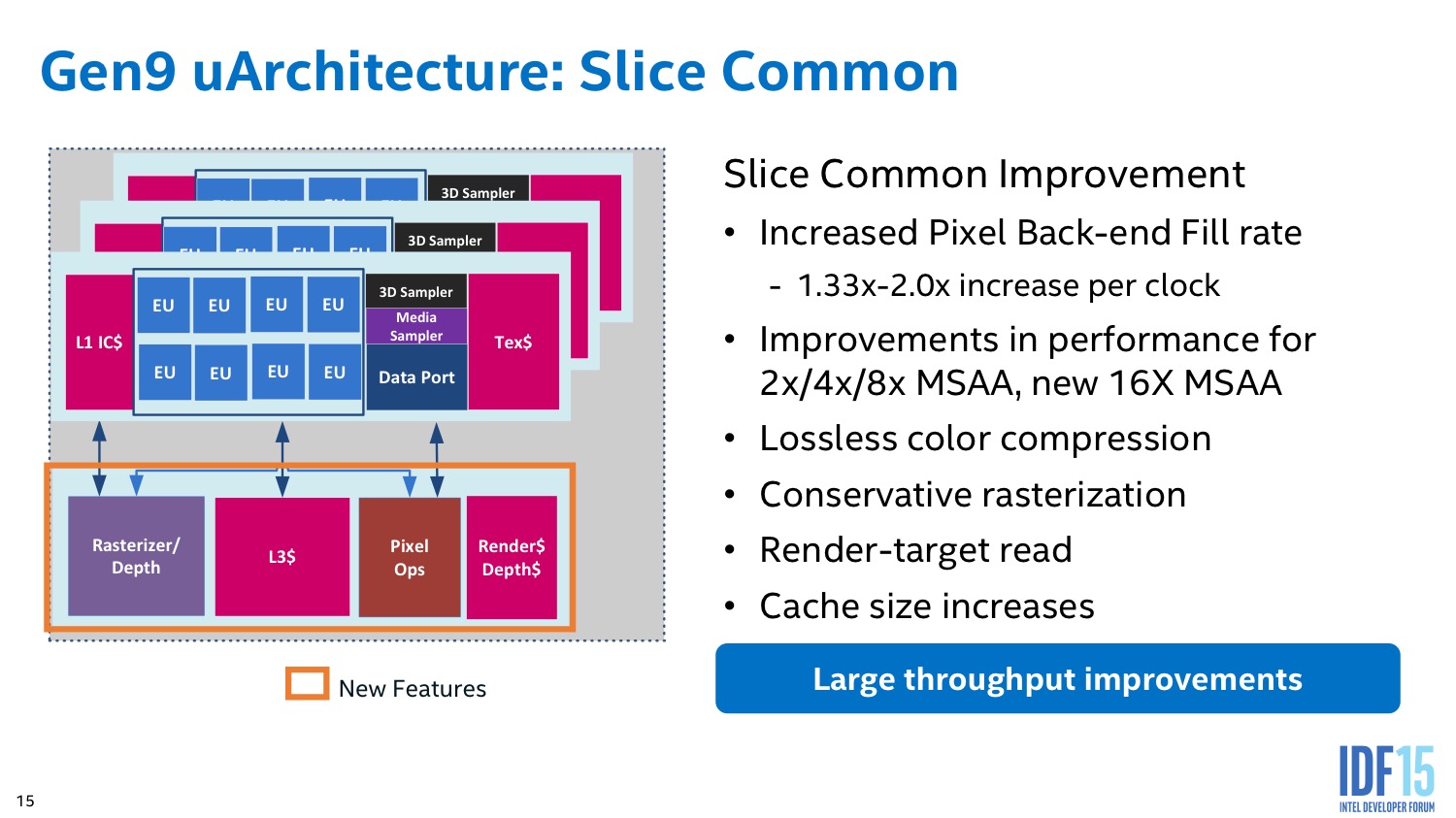

Au niveau du rasterizer on note quelques changements. Côté anti-aliasing un mode MSAA x16 apparait, tandis que les modes inférieurs gagnent en performance et l'on note l'augmentation de la taille du L3 graphique (qui passe de 512 Ko à 768 Ko). La compression ne se limite pas aux buffers de couleurs, mais s'applique également aux Render Target, une compression sans pertes est disponible (jusqu'a un ratio de 2:1) qui permet de réduire l'impact sur la mémoire et le cache. Un changement qui permet de réduire la consommation, et d'augmenter un petit peu les performances.

On notera enfin quelques petits changements qui visent plus précisément l'aspect « compute » avec une amélioration des performance de la gestion de la cohérence du cache et de nouvelles instructions atomiques (pour un élément, a l'inverse des instructions vectorielles qui s'appliquent a plusieurs éléments à la fois).

QuickSync et media

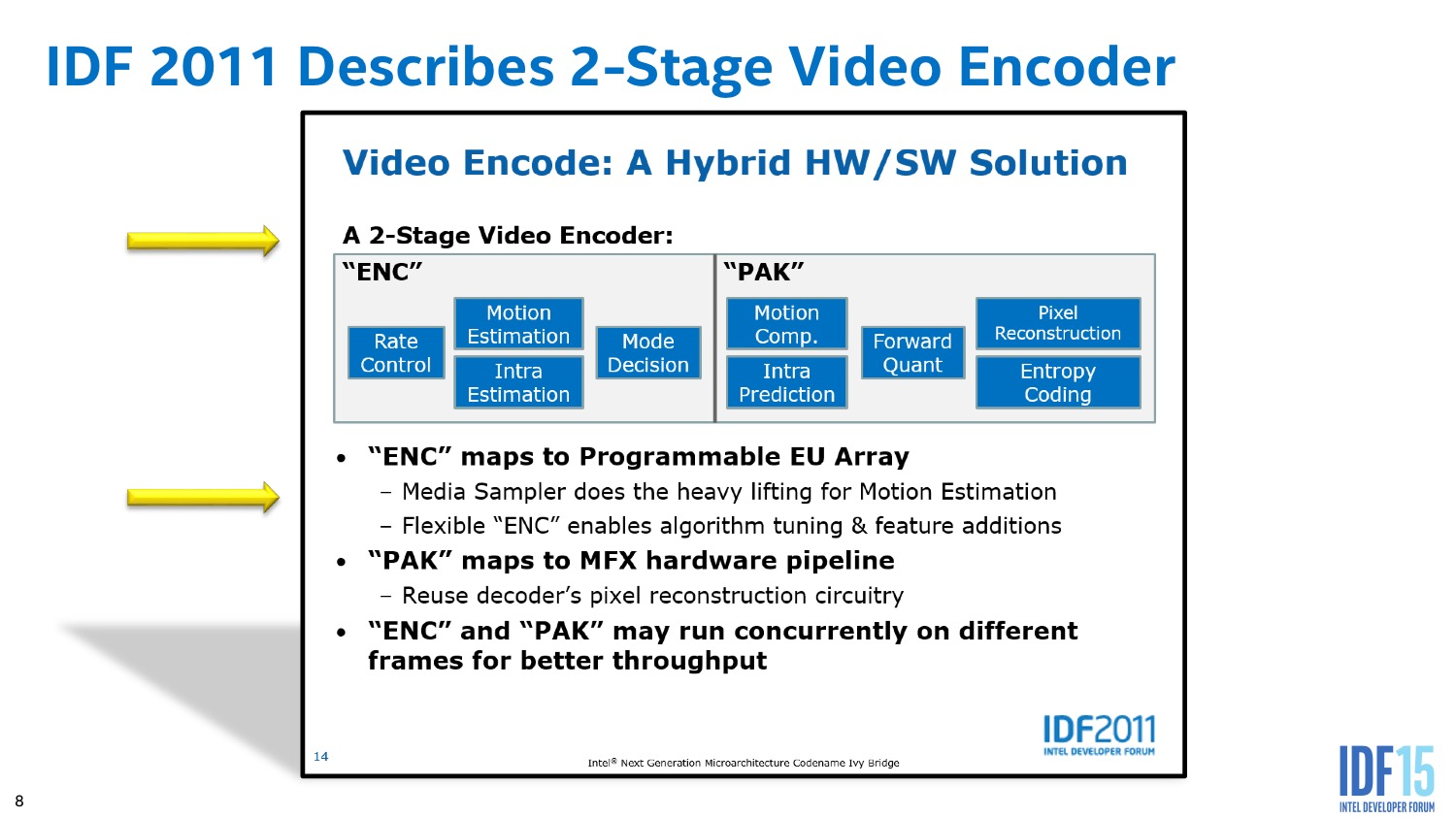

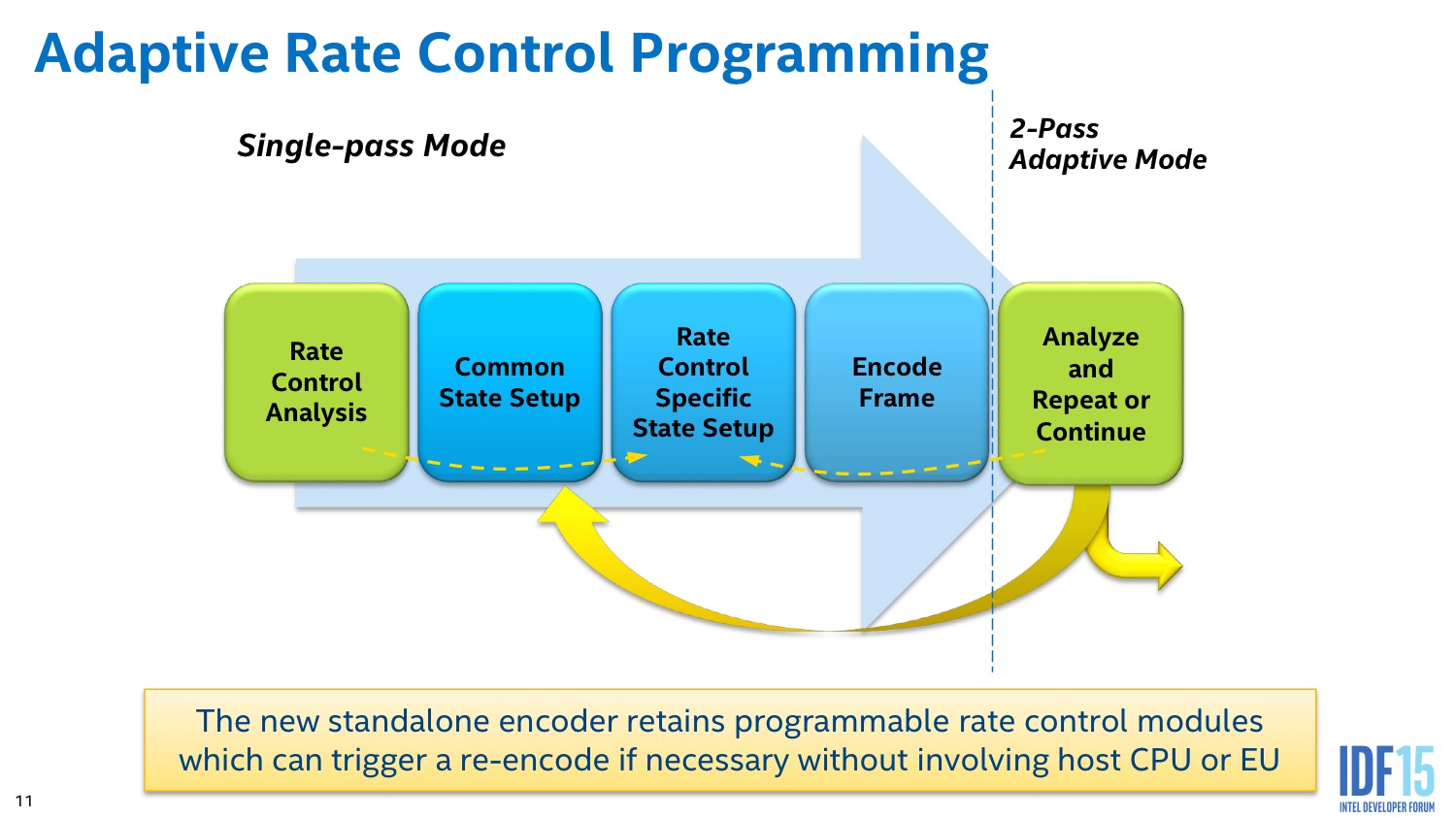

Nous avions dans notre test noté le saut de qualité offert par QuickSync en ce qui concerne l'encodage vidéo H.264. La raison principale de ce changement semble être l'ajout d'une gestion de l'adaptative rate control pour relancer l'encodage de frames jugées comme mal encodées après coup. Au delà de l'amélioration de qualité, nous avons noté que sur les transitions de scènes (hors I-Frame), Broadwell et Skylake se distinguent largement des architectures Intel précédentes, ce qui peut être lié à ce changement.

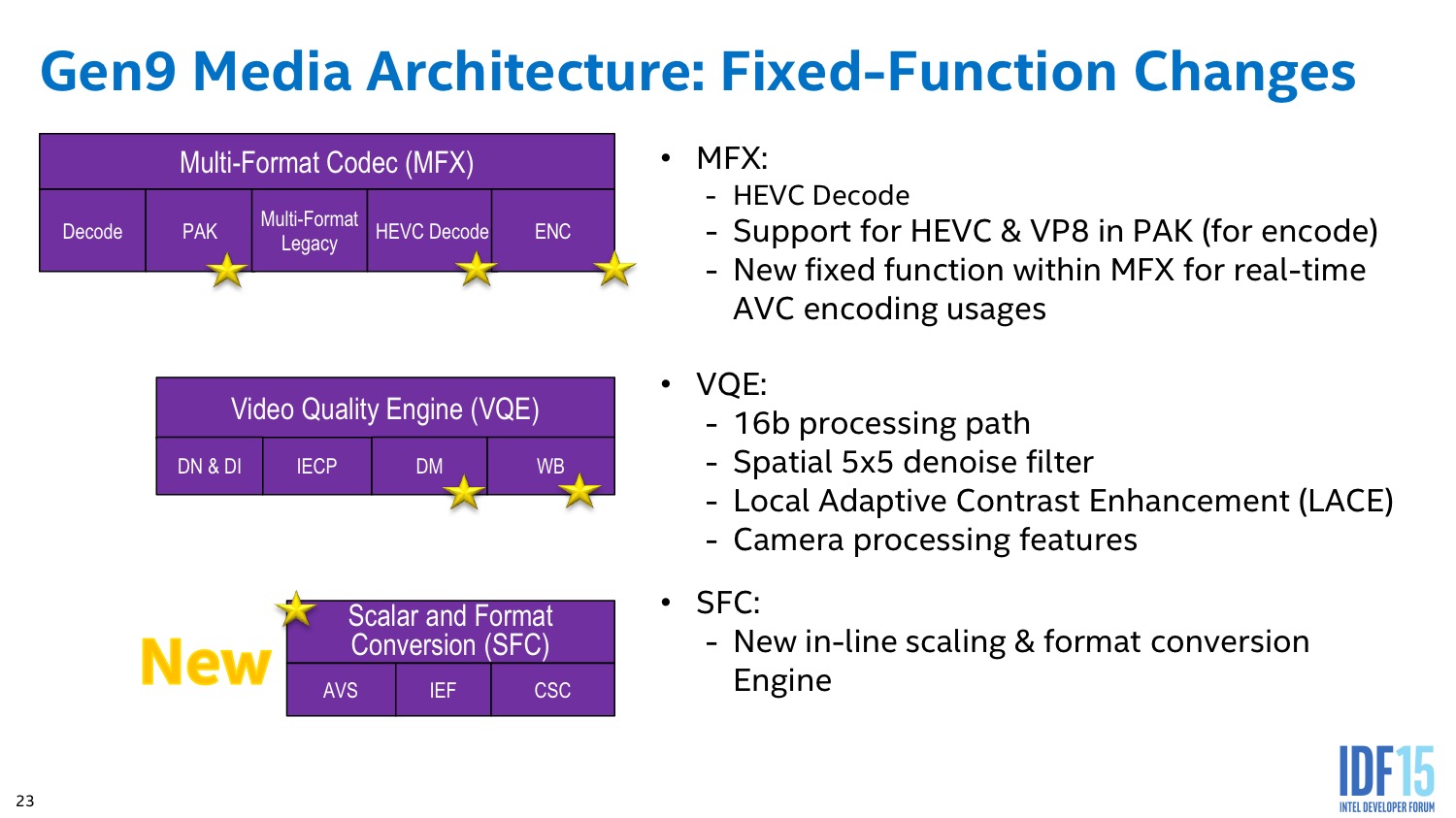

Cette amélioration nette de la qualité d'encodage n'est cependant pas le seul changement apporté. En pratique le GPU de Skylake inclut trois blocs pour ces traitements, un dédiée à l'encodage/décodage (MFX), un aux traitements vidéos (VQE), et un nouveau bloc pour les conversions de formats vidéo (changement d'espaces de couleur) et de scaling (SFC).

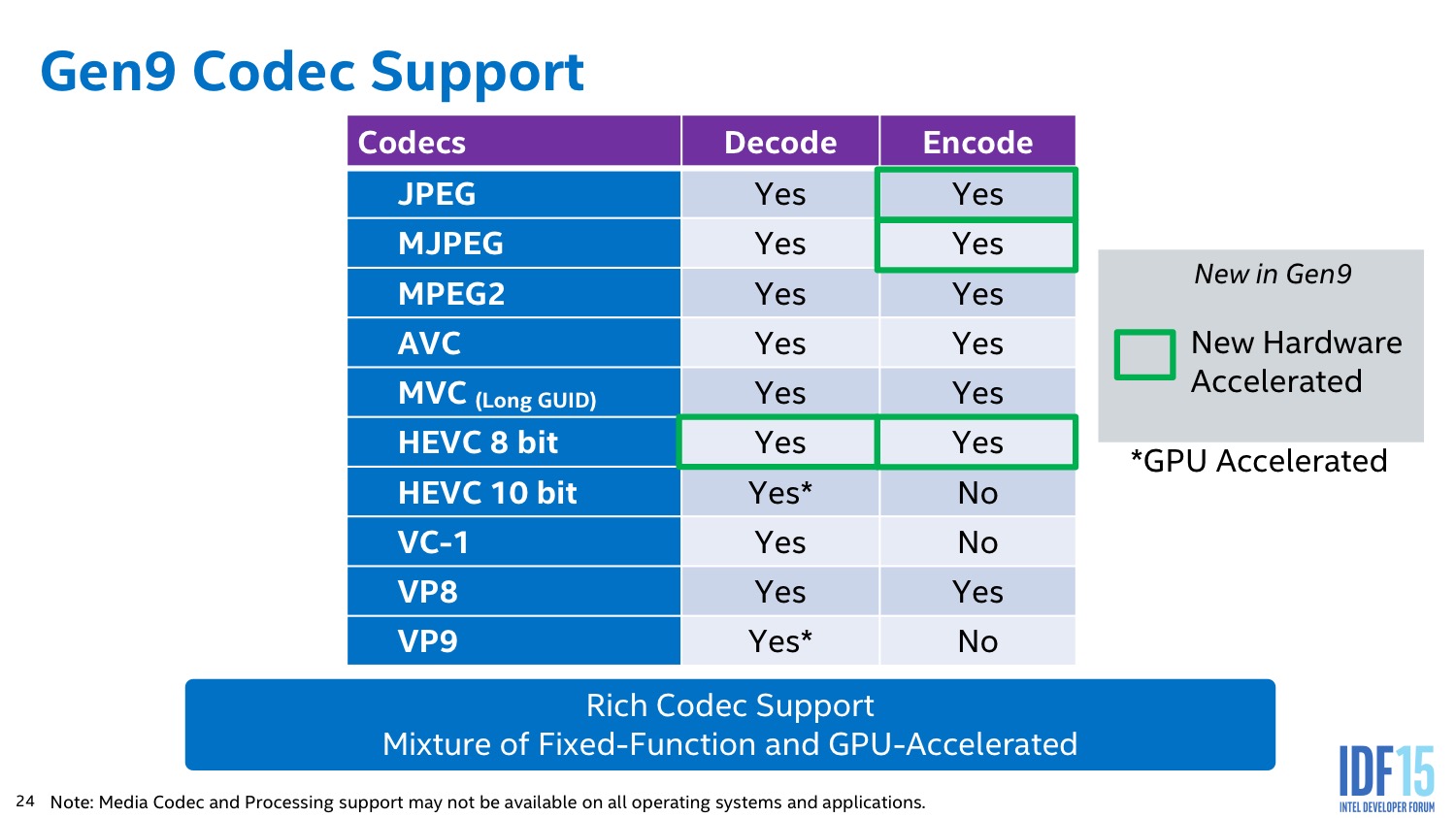

Du côté du MFX la plus grosse nouveauté concerne l'arrivée du décodage et de l'encodage du format H.265/HEVC 8 bit (le profil main). Intel confirme que pour l'instant, le HEVC 10 bit n'est pas décodé par le MFX, une accélération « GPU » est annoncée mais elle n'est pas transparente comme l'accélération DXVA des autres formats. Intel a également ajouté un encodage des formats JPEG et MJPEG, des formats triviaux à encoder pour le processeur, le but étant surtout de réduire la consommation via des unités fixes.

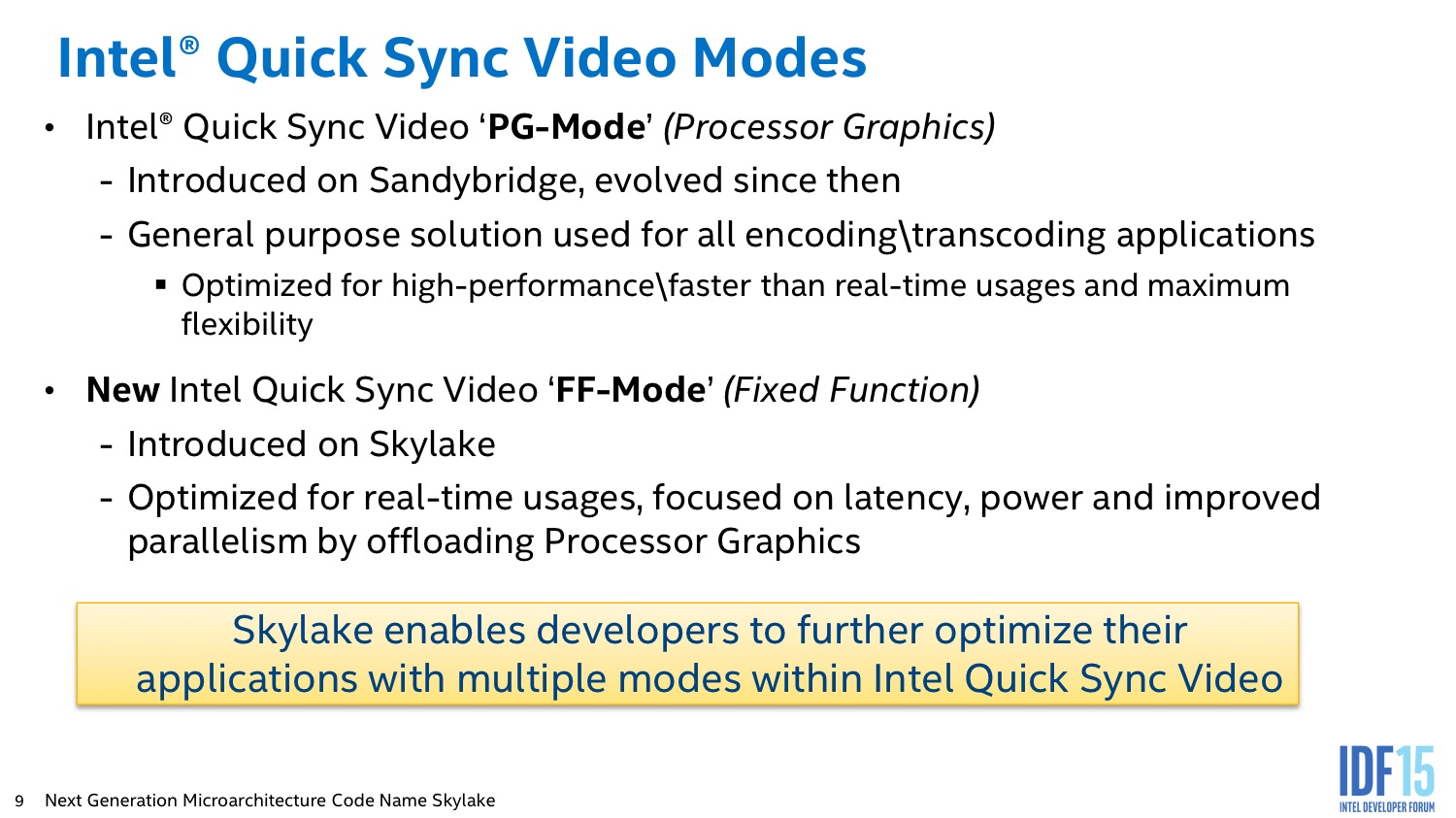

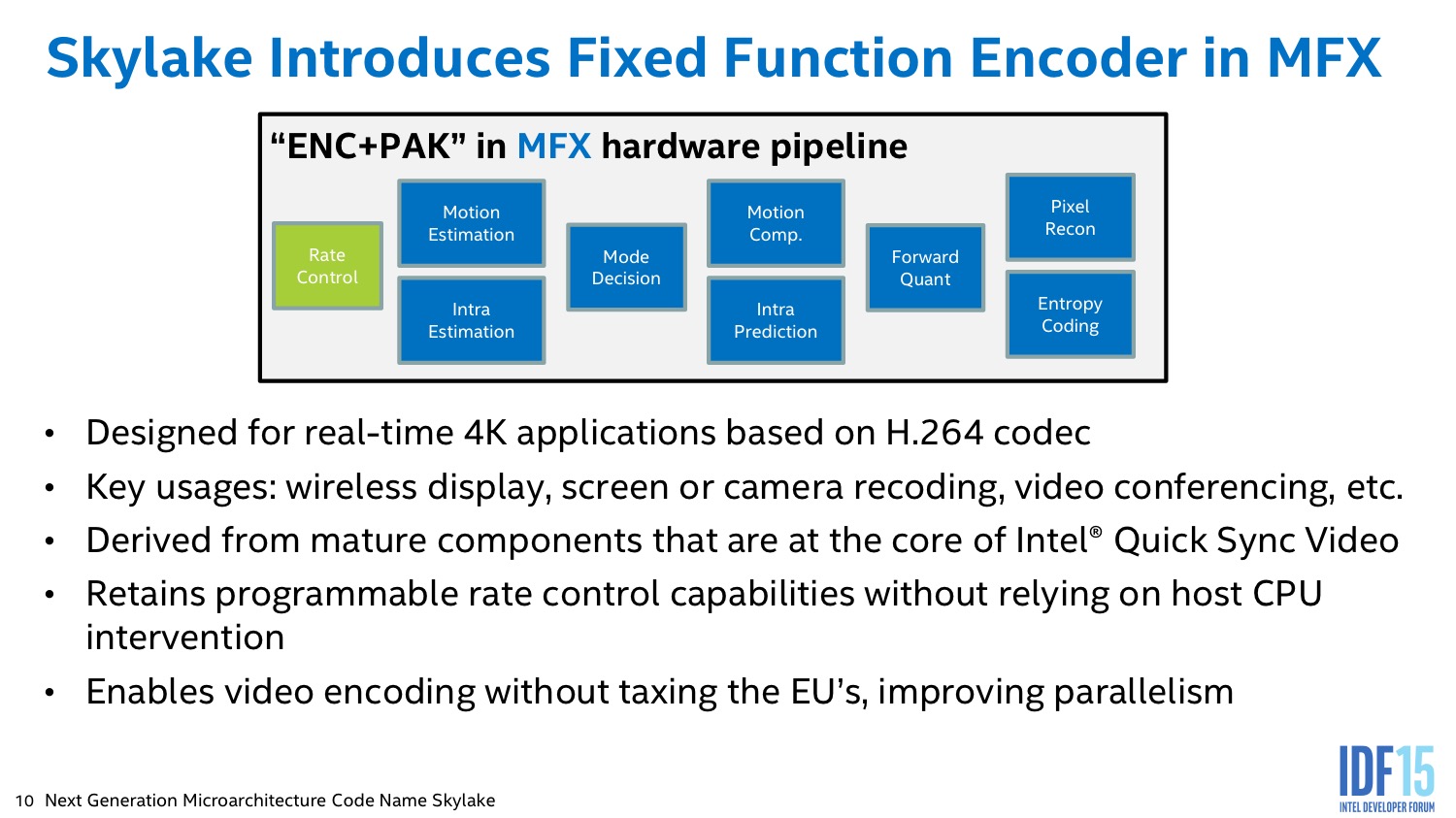

C'est d'ailleurs l'autre nouveauté que l'on retrouve au niveau de l'encodage H.264/AVC, Intel a ajouté des unités fixes pour réaliser un encodage temps réel (FF Mode). Le but de ce mode alternatif est de proposer un encodage d'une qualité un peu inférieure, mais avec un débit et un temps de compression prévisible.




Nous avons pu voir une démo sous Starcraft II, ou l'on pouvait noter une qualité en dessous de ce que l'on obtient via le mode classique, mais tout à fait suffisante pour streamer en temps réel une partie en ligne avec un impact minimal sur la consommation et les performances CPU.

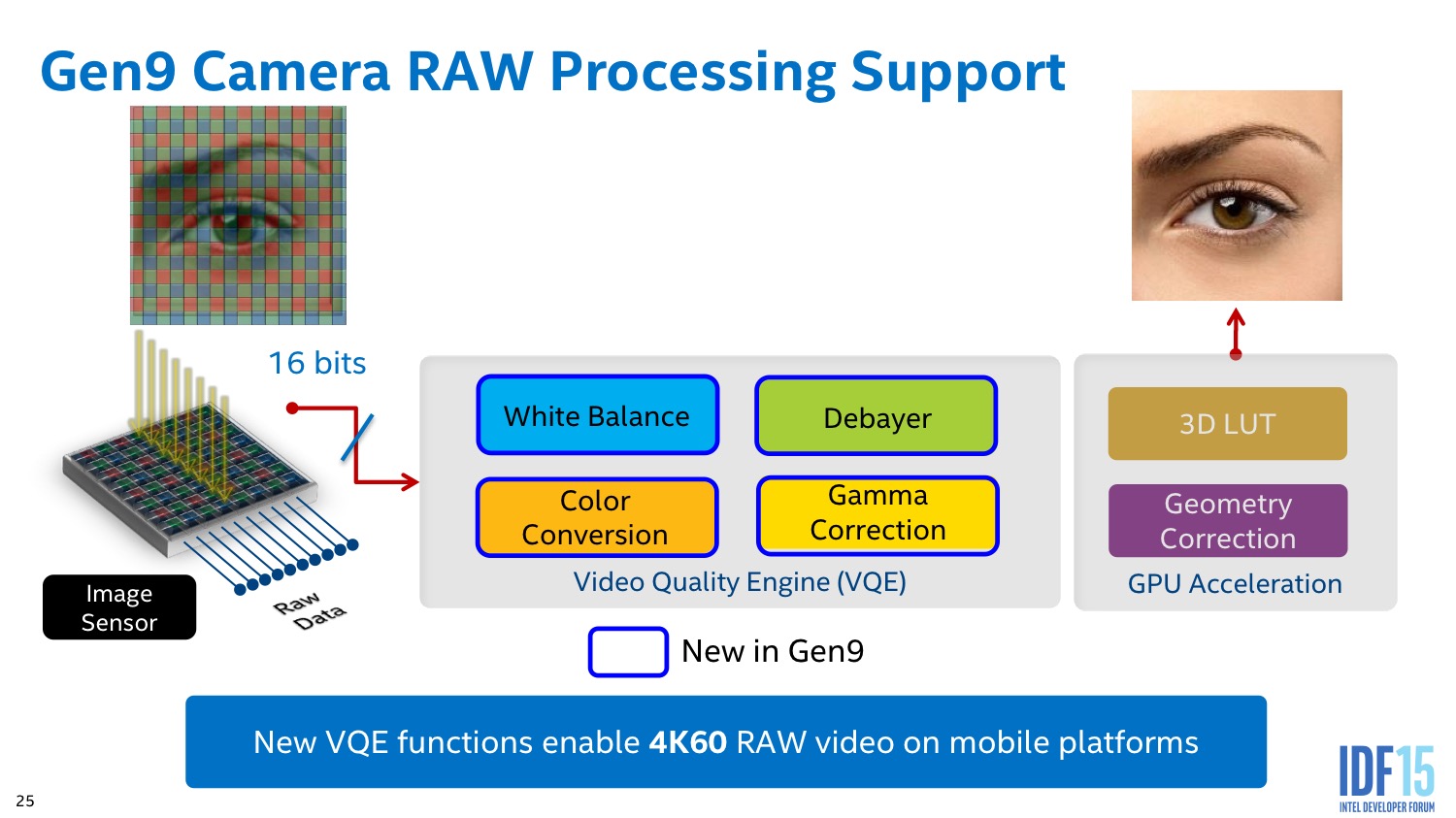

Du côté du VQE, c'est le traitement des formats RAW qui est accéléré avec les opérations de correction de balance des blancs, conversions d'espace colorimétrique et correction de gamma nottament. Des traitements qui peuvent s'appliquer non seulement aux photos, mais également aux vidéos RAW en provenance de DSLR/caméras vidéos 4K.

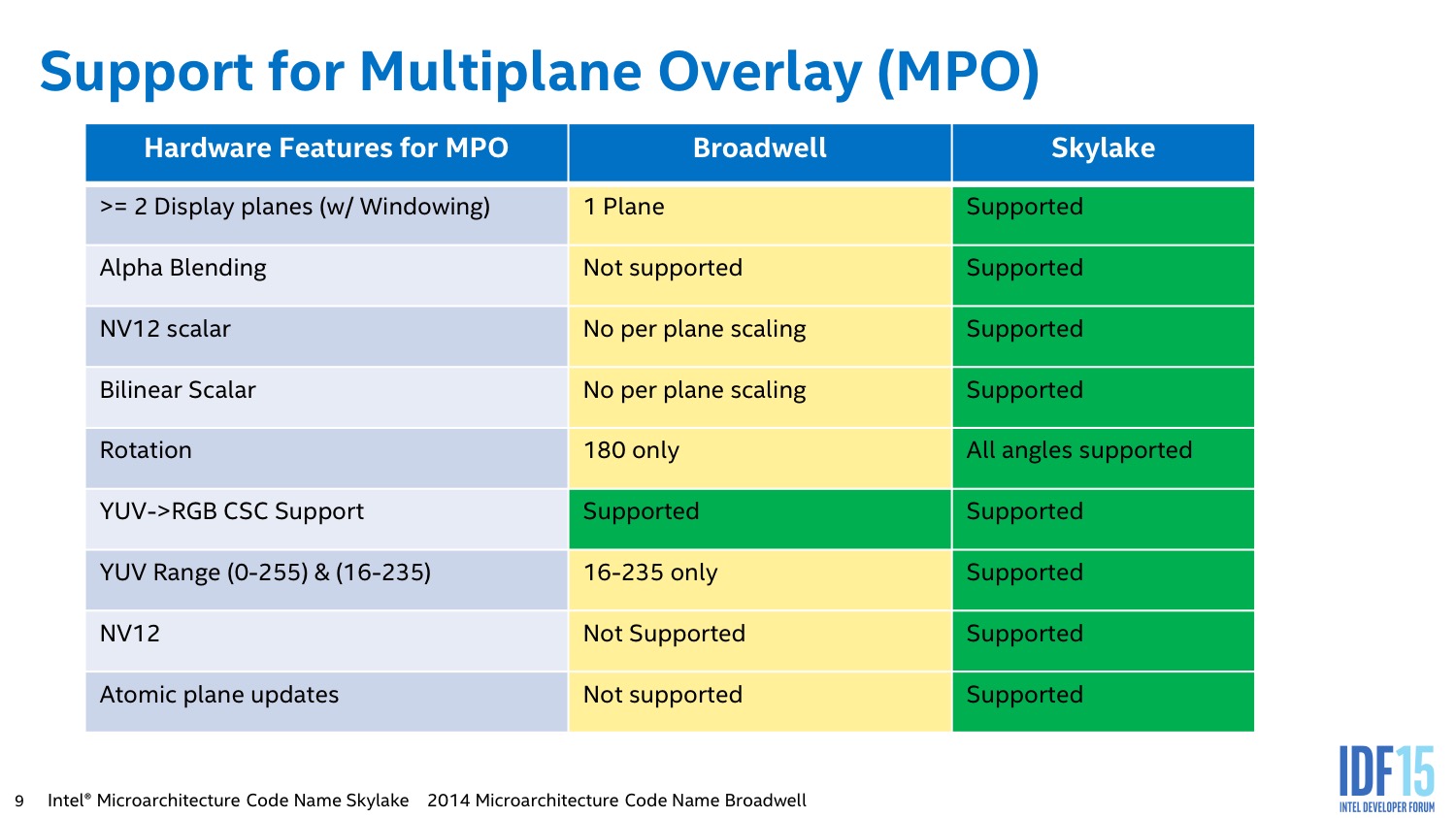

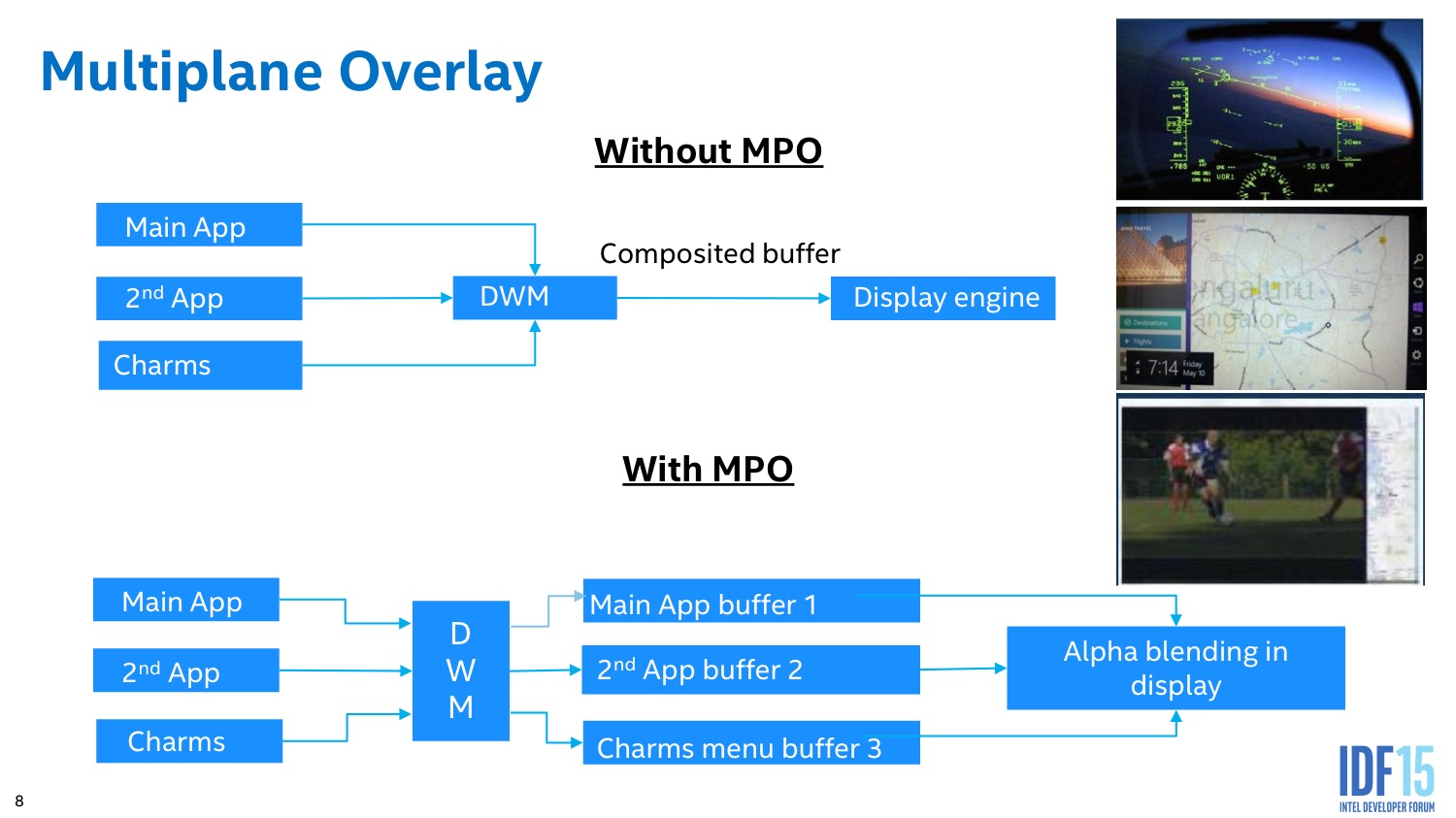

Enfin, le SFC est une nouveauté, c'est lui qui permet la gestion de ce que Microsoft appelle le mode Multi Plane qui permet d'afficher les vidéos en limitant au maximum les interactions avec la mémoire en accélérant en temps réel les opérations de scaling et conversions de couleurs. Les vidéos décodés sont ainsi adaptées directement à l'écran sans avoir besoin de passer par la mémoire centrale ou un cache pour traitement. Une fonctionnalité qui est également implémentée par AMD dans ses APU Carrizo pour rappel.

Système d'affichage

De ce côté Intel a effectué plusieurs remises à niveau de sa plateforme, en supprimant la liaison FDI entre le CPU et le chipset et en supprimant dans ce dernier la gestion des sorties analogiques VGA. Aujourd'hui, si l'on souhaite ajouter à sa carte mère Skylake une sortie VGA, il faudra rajouter une puce pour convertir le signal numérique en analogique, ce qui explique la rareté des sorties VGA sur beaucoup de cartes mères annoncées par les constructeurs, là ou elles étaient pléthoriques dans les gammes Z87/Z97 !

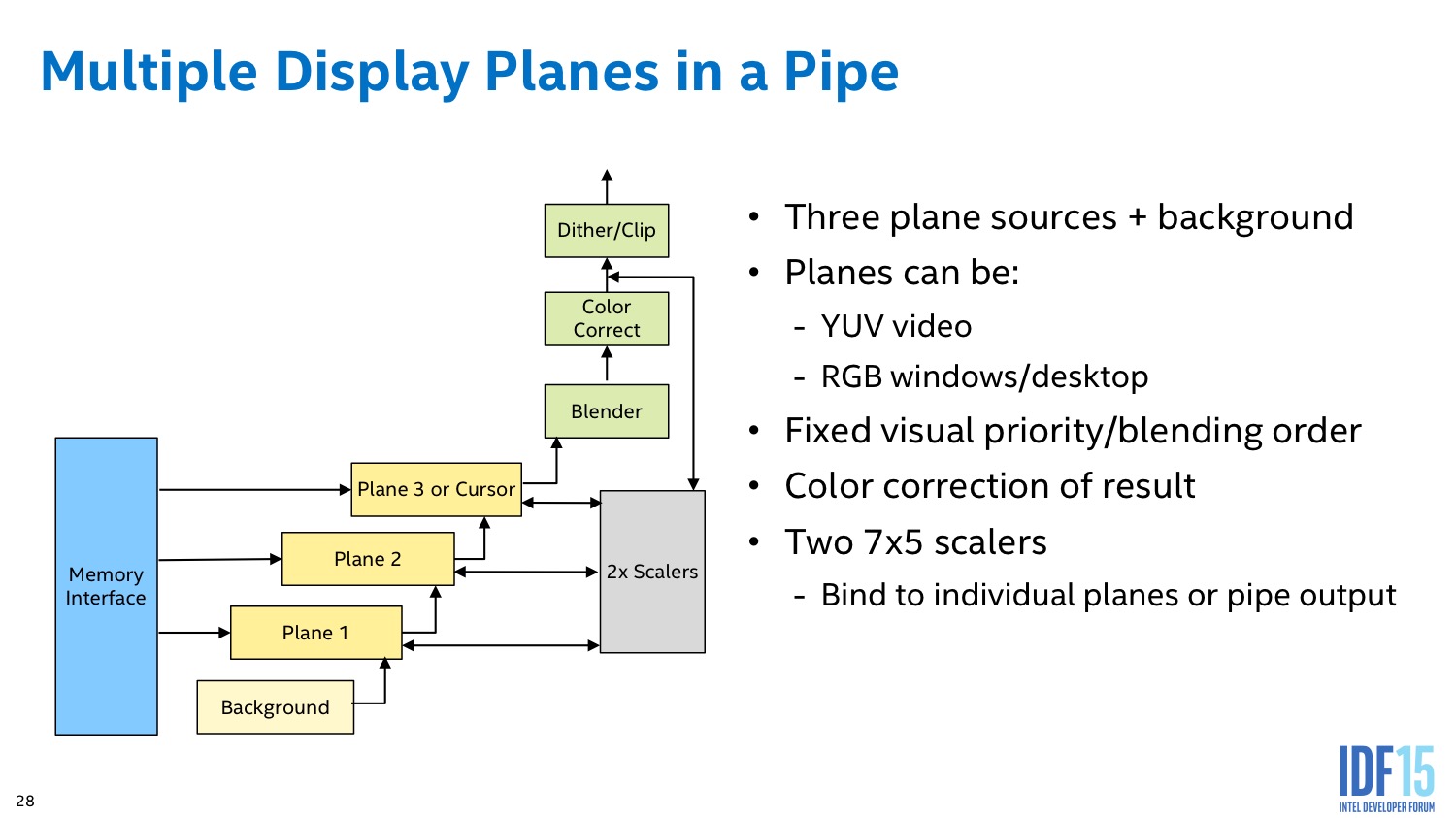

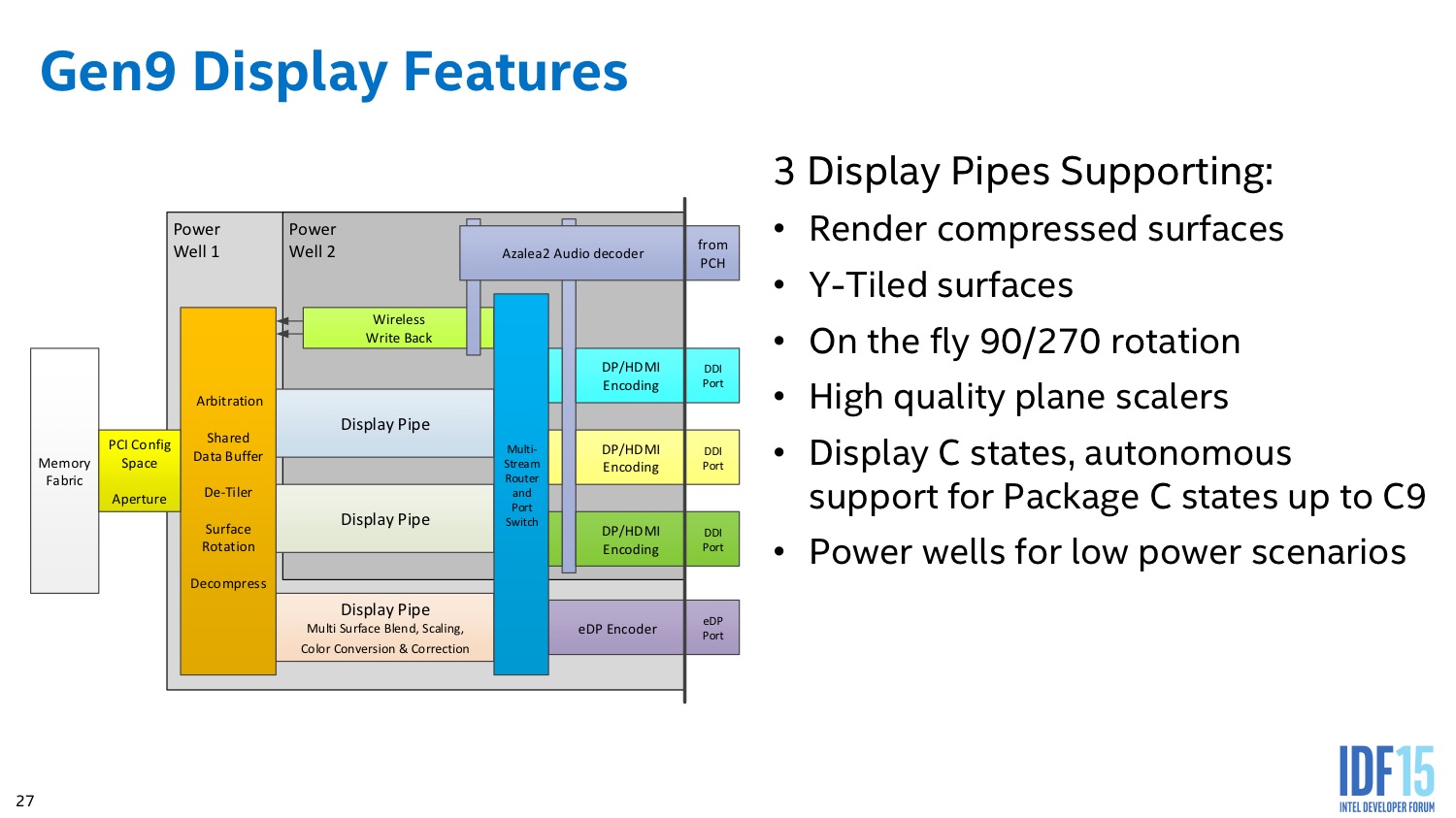

On retrouve toujours à l'intérieur trois « display pipe » qui peuvent être utilisées en simultané pour gérer jusque trois écrans. En pratique chaque pipe est capable de « composer » les images à partir de plusieurs plans (4 dans Skylake, une nouveauté). Typiquement en plus d'un fond fixe, on peut avoir une ou plusieurs vidéos, ainsi qu'un plan dédié en général à l'affichage du curseur de souris. Les pipes composent ainsi indépendamment jusque trois images. Ces sorties sont enfin multiplexées vers les trois sorties DDI, qui s'occupent de convertir les images générées vers le format de sortie (DisplayPort ou HDMI).




Avec Skylake l'autre nouveauté principale est qu'il est désormais possible d'atteindre le 4K 60 Hz pour les versions desktop. Comme nous l'avions indiqué à l'époque, Intel ne gère pas le HDMI 2.0, même s'il est possible en théorie de convertir la sortie d'un port DP 1.2 vers le HDMI 2.0. Plusieurs cartes mères Z170 avaient été annoncées avec ce support mais comme nous l'avons vu chez Gigabyte, l'annonce de ce support a été retirée des spécifications même si le convertisseur est bien présent sur la carte, sans que l'on sache s'il s'agit d'un problème de firmware ou d'autre chose.

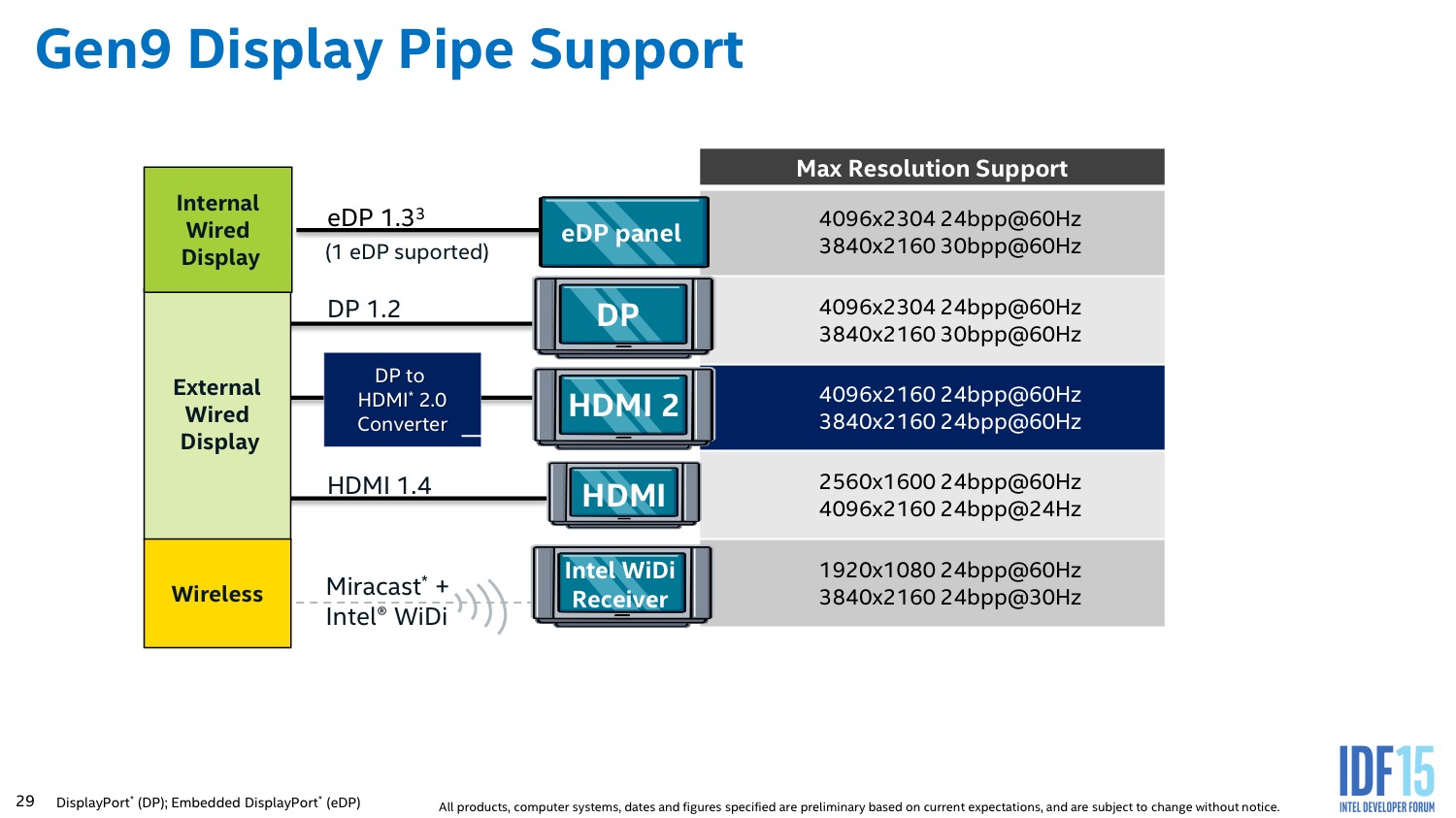

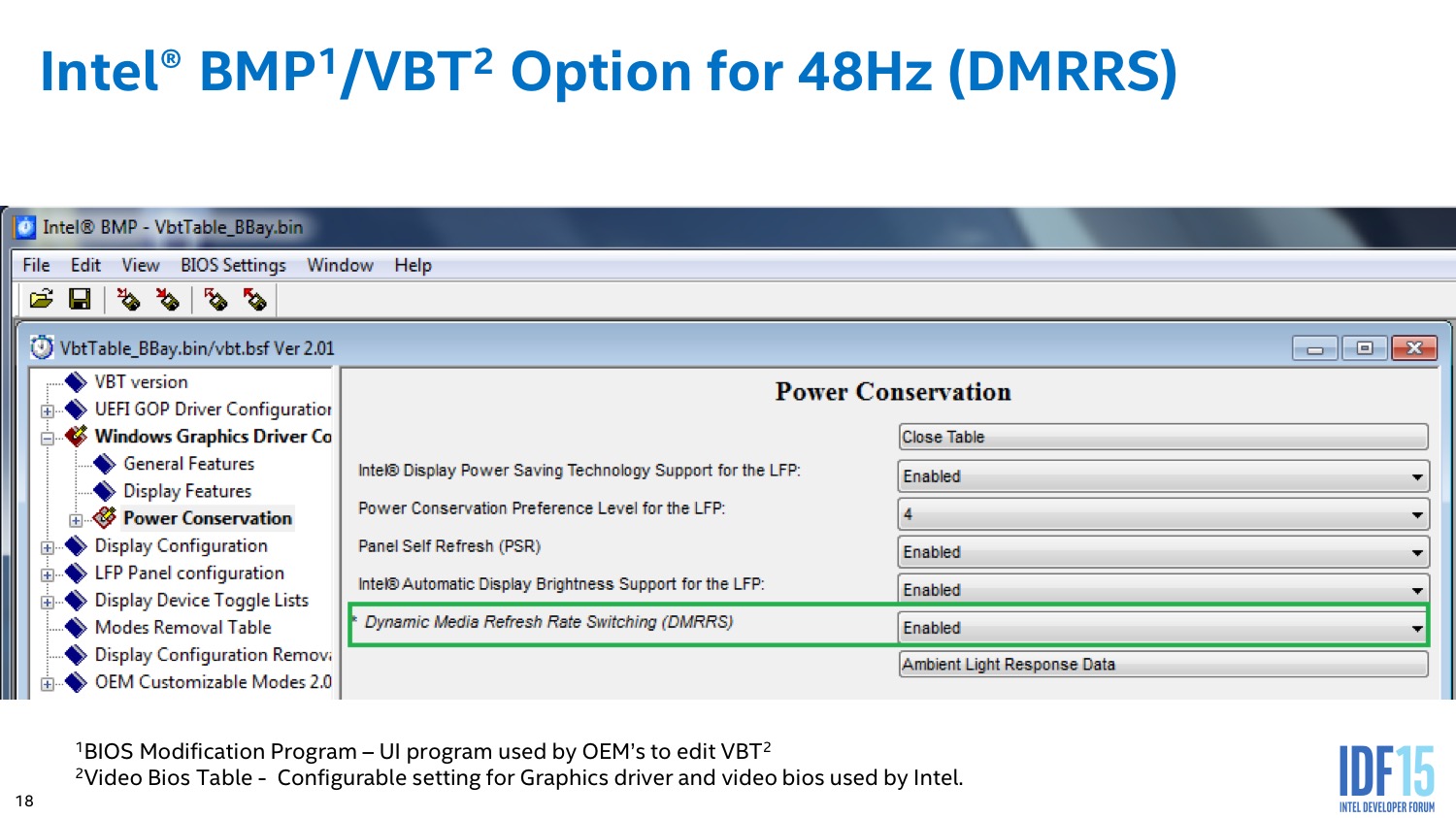

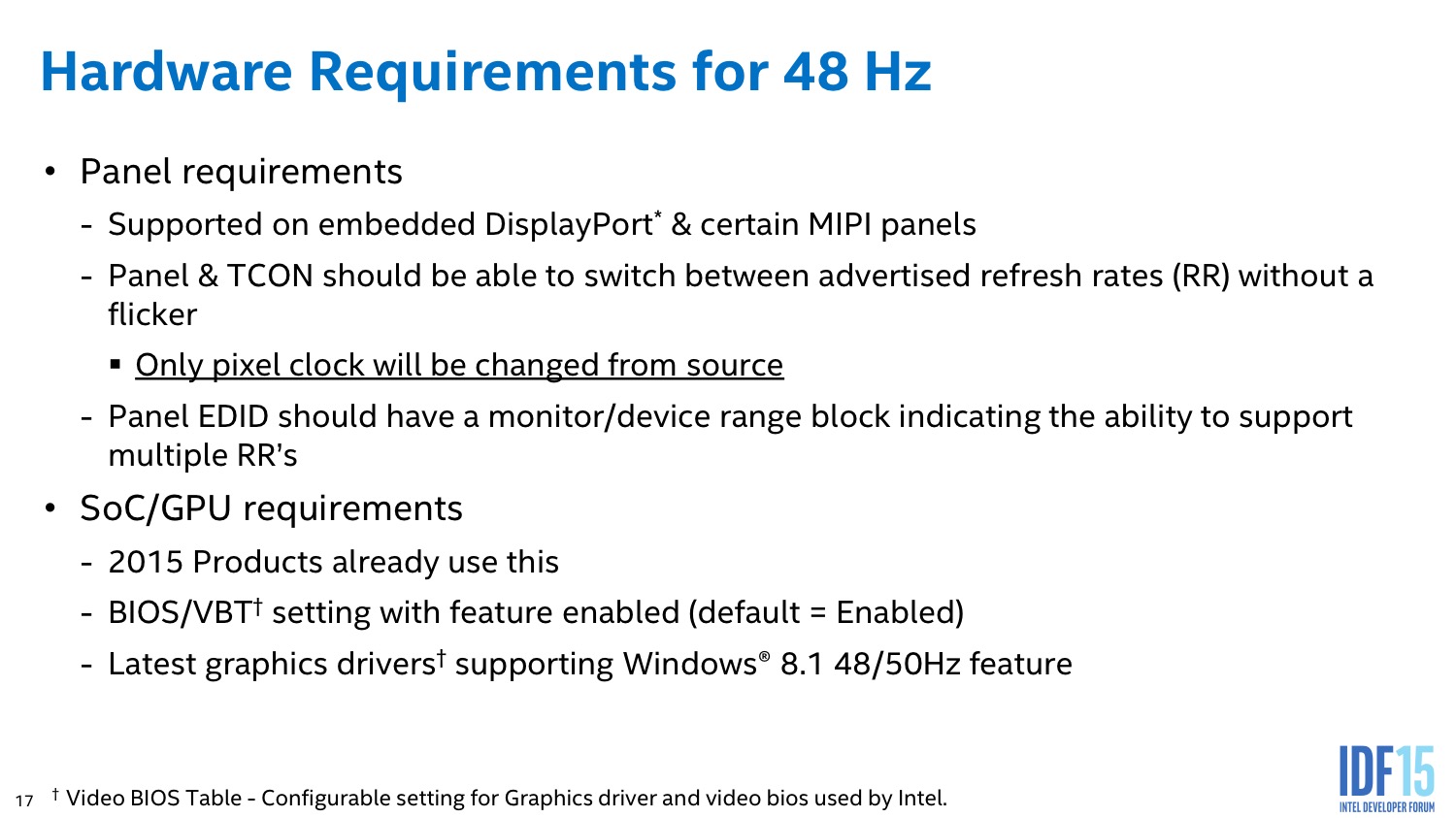

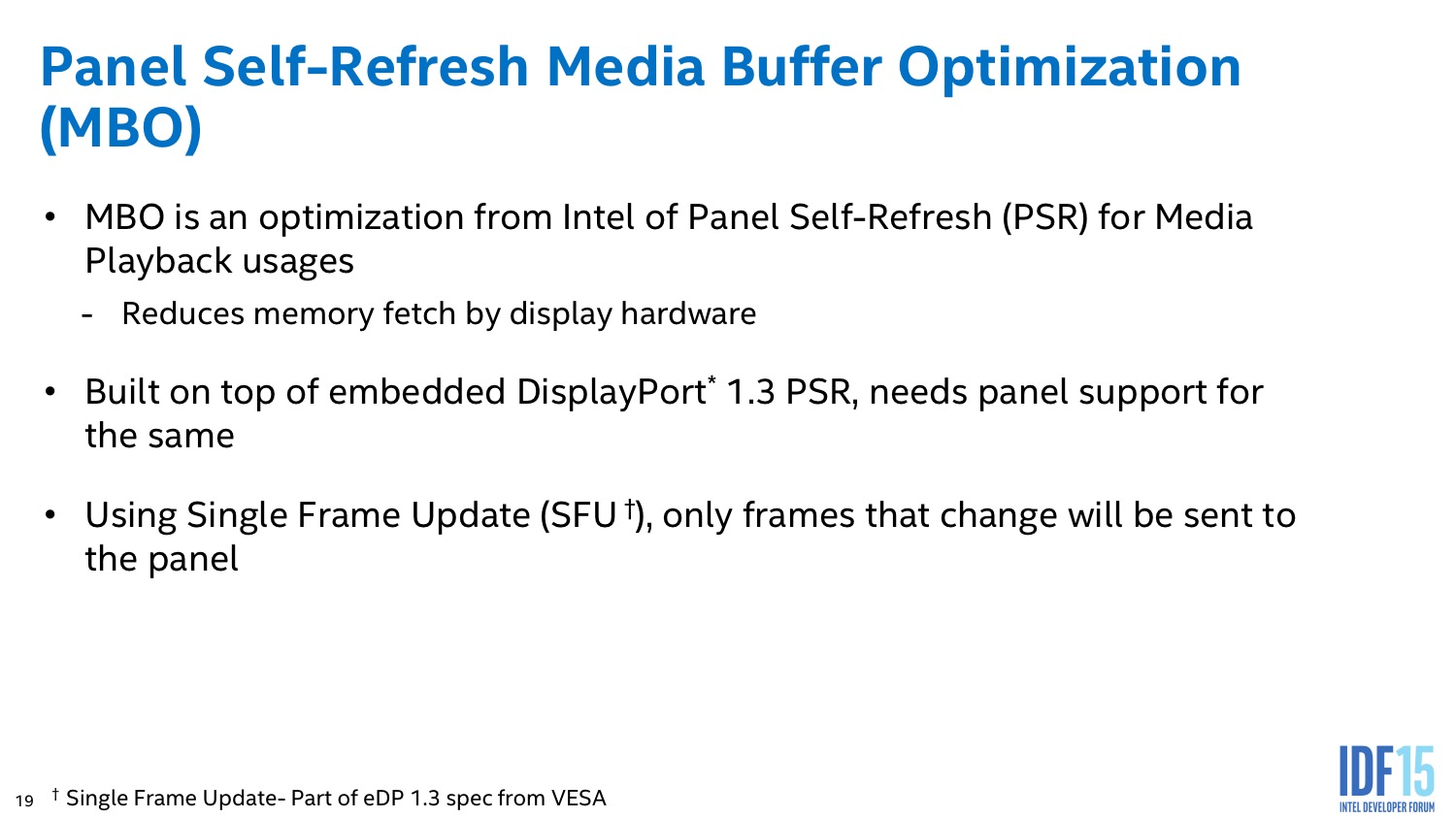

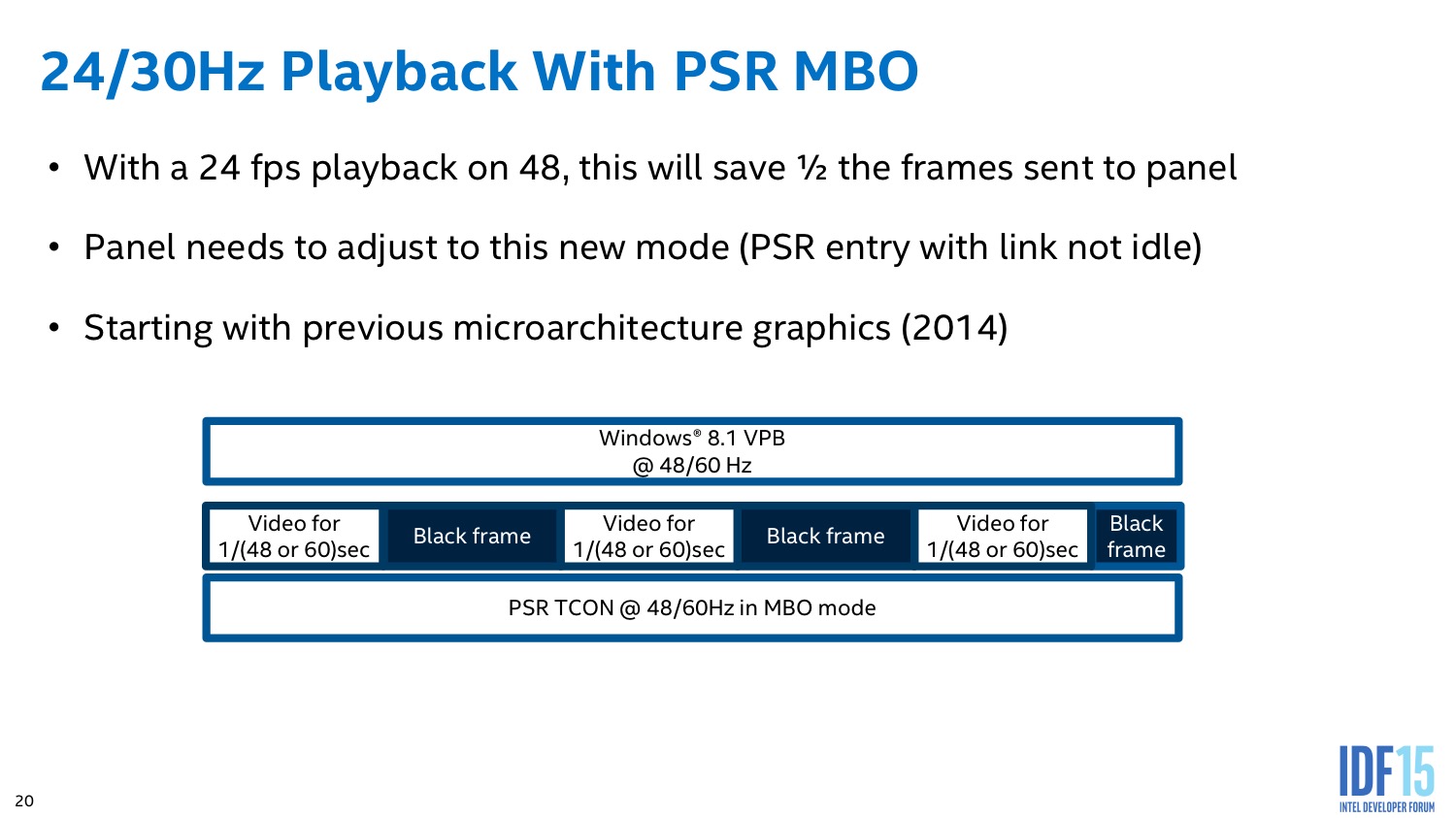

Notez que le support diffère sur les modèles U (15W) et Y (4.5W) ou le constructeur limite la résolution maximale pour limiter la consommation. On note avec attention que certains modes sont autorisés uniquement si l'OEM propose un refroidissement suffisant.




On notera enfin qu'en ce qui concerne l'affichage, Intel a indiqué être prêt à adopter l'extension « adaptive sync » de la norme DisplayPort. Cette extension qui permet de faire varier le taux de rafraichissement à la volée avait été développée pour rappel par AMD. On ne sait pas quand, ni avec quels iGPU l'adaptive sync pourrait être supporté par Intel. Théoriquement le support de la version eDP semble être présent depuis Broadwell mais rien ne dit que cela puisse s'appliquer aux DDI qui gèrent les sorties DP actuellement dans Broadwell et Skylake.
