X79 Express : Un Patsburg bridé
Côté chipset, on retrouve sur LGA 2011 une nouvelle puce dénommée X79 Express. Destiné initialement à la plate-forme Xeon, on retrouve derrière le X79 Express une puce au nom de code de Patsburg. Dans sa déclinaison X79 Express, on retrouve exactement les mêmes fonctionnalités que sur P67 Express.


Néanmoins il faut savoir qu'en fait Patsburg intègre en sus des 4 SATA 3 Gb/s et 2 SATA 6 Gb/s un contrôleur de stockage supplémentaire qui n'est pas actif sur X79. En fonction des versions de la puce, un nombre plus ou moins important de fonctionnalité de cette SCU (Storage Controller Unit) sont actives :
- A : 4 SATA 6 Gb/s additionnels sur le SCU
- B : Support du SAS 6 Gb/s sur ces 4 ports
- D : 8 SATA/SAS 6 Gb/s additionnels sur le SCU, lien PCI-E Gen3 supplémentaire avec le CPU
- T : Support du RAID5 sur les 8 ports du SCU (RAID 0/1/10 sur les autres versions)
Malheureusement alors qu'initialement c'est la configuration B qui était retenue pour le X79 Express, finalement il est totalement dépourvu de la SCU. Il est difficile de savoir ce qui a empêché au final cette intégration : s'agit-il d'une volonté commerciale ou simplement d'un bug, Intel ayant alors sacrifié la SCU au profit du maintien d'une date de lancement en 2011 ?


La présence sur la carte mère DX79SI (encore en préversion) qu'Intel nous a fourni par le test d'un emplacement non utilisé marqué comme "SATA 6 – 9" confirme en tout cas ce changement opéré il y a quelques mois.
Un Socket LGA 2011 (pas bridé)
En sus du processeur et du chipset, la plate-forme LGA 2011 accueille une dernière évolution… le Socket à proprement parler ! Comme son nom l'indique, il dispose désormais de 2011 points de contacts ! C'est 47% de plus que sur LGA 1366, une inflation liée à la gestion d'un quatrième canal mémoire et à l'intégration du contrôleur PCI-Express dans le processeur.

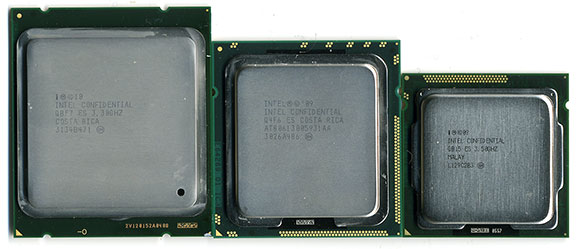

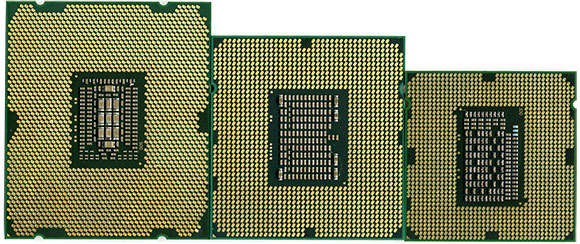

LGA 2011, LGA 1366 et LGA 1155 : c'est gros !

Le système de fixation du processeur évolue également, puisqu'il utilise désormais deux pattes de part et d'autre du processeur. L'autre grosse évolution concerne la fixation du ventirad puisque leur système de fixation vient se visser directement sur une base métallique qui entoure le Socket, ce qui permet d'éviter de passer par un changement de plaque à l'arrière de la carte mère parfois pénible.
