Les cartes mères Threadripper faisant appel à l'énorme Socket LGA 4094 SP3r2, renommé pour l'occasion en TR4, commencent à faire leur apparition lors du Computex. Nous avons pu ainsi apercevoir les ASUS ROG Zenith Extreme, ASRock X399 Professional Gaming et X399 Taichi ainsi que la Gigabyte Aorus X399 Gaming 7 sur le salon.

Les caractéristiques hors normes de Threadripper, avec notamment ses 64 lignes PCIe à partager entre les ports PCIe, M.2 ainsi que le lien vers le chipset font que les fabricants peuvent se lâcher, on trouve ainsi de 4 à 5 ports PCIe x16 sur les cartes, 2 à 3 M.2, parfois un U.2 en plus et entre 6 et 8 SATA 6G.





Comme d'habitude tous ces ports ne pourront être utilisés en même temps. Sur la carte ASUS par exemple, les 3 premiers ports x16 sont reliés en x16 au Socket, alors que le dernier port fonctionne au mieux en x8 et peut être rétrogradé en x4 en fonction du reste des composants installés. Nous reviendrons sur ces détails et les spécifications complètes une fois que les fiches produits complètes seront disponibles !

Pour clore nos actualités couvrant la sortie des cartes mères AM4 chez les 4 constructeurs principaux, voici un tableau récapitulant les spécifications de leurs 29 cartes mères :

Quelques tendances sont à noter, la première c'est la disparition progressive du PCI, qui n'est présent que sur 4 cartes. A contrario, le PS/2 reste toujours présent puisque seule une carte n'en dispose pas.

L'autre technologie qui est presque morte est… le SATA Express ! Mais contrairement au PCI elle n'a pas eu le temps d'être utilisée. Le M.2 a en effet pris complètement le pas sur ce format peu élégant, et pour celui qui a besoin d'un connecteur plus performant pour un SSD 2.5" il reste le U.2, qui reste encore assez rare.

Pour le reste on retrouve les écarts classique, au niveau de l'étage d'alimentation bien sûr mais aussi de la qualité des puces audio/réseau ou encore de l'ajout de puces additionnelles pour le SATA ou l'USB 3.1. Le plus original du lot est toutefois ASRock avec son réseau 5 Gbit/s !

Après la conférence New Horizon il y a trois semaines la communication d'AMD autour de son Ryzen franchit une nouvelle étape.

Alors que ses prochains processeurs Ryzen sont attendus pour la fin de ce trimestre, AMD profite en effet du CES et de son exposition médiatique pour annoncer, avec les constructeurs partenaires, pas moins de 16 cartes mères AM4 compatibles avec les chipsets X370, B350 et A320.

ASRock, Asus, Biostar, Gigabyte et MSI sont donc de la partie, avec pour certains plusieurs modèles. Sont en effet annoncées les :

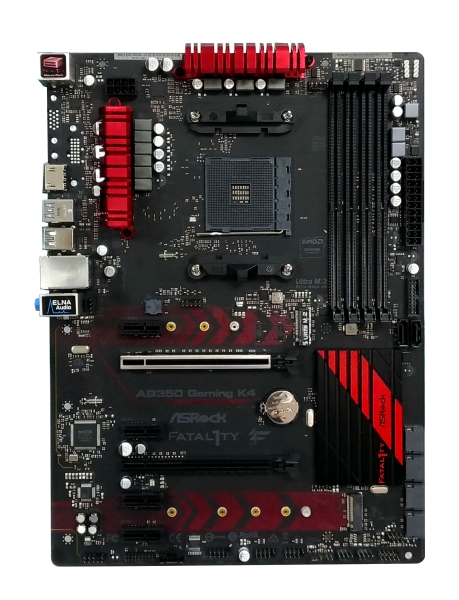

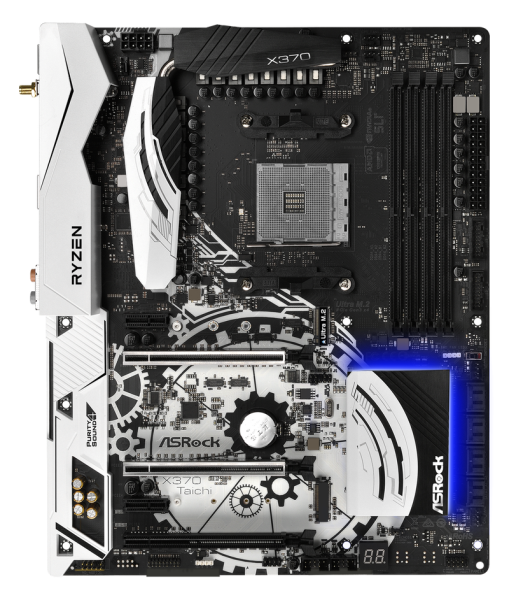

• ASRock X370 Taichi, X370 Gaming K4, AB350 Gaming K4 et A320M Pro4 ;
• Asus B350M-C

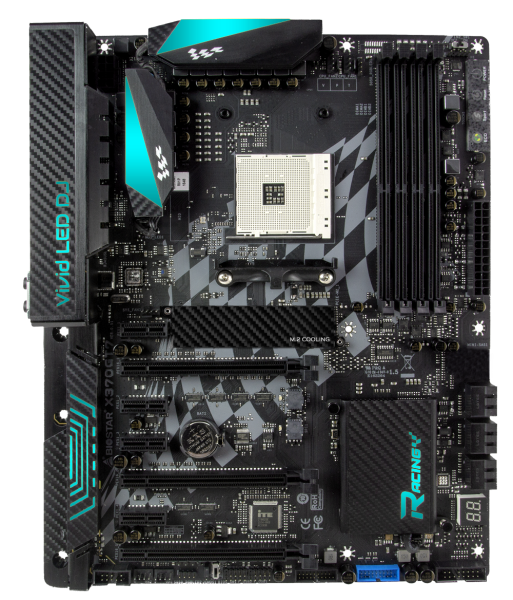

• Biostar X370GT7, X350GT5 et X350GT3 ;

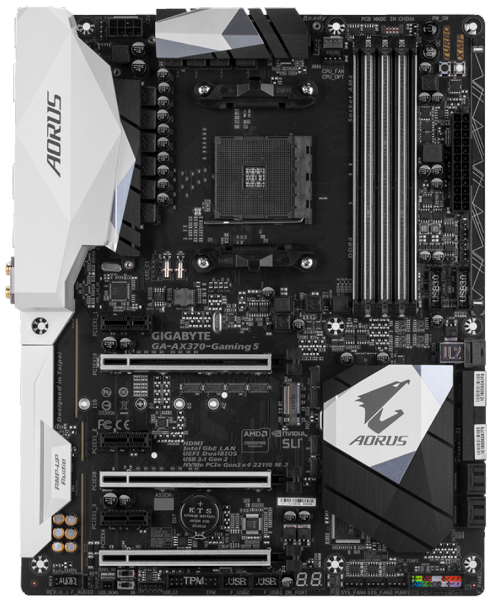

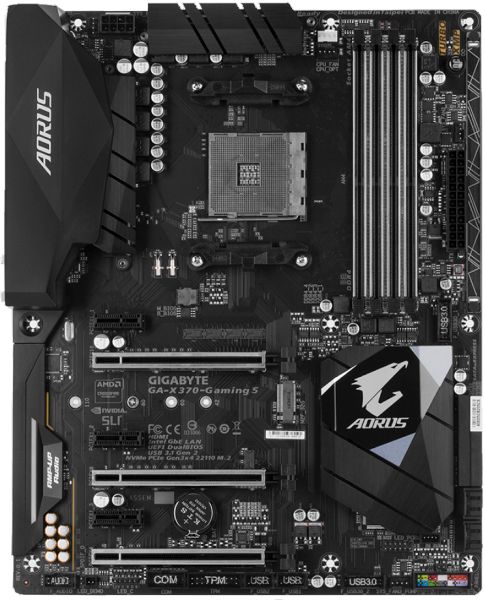

• Gigabyte GA-AX370-Gaming K5, GA-AX370-Gaming 5, AB350-Gaming 3 et A320M-HD3 ;

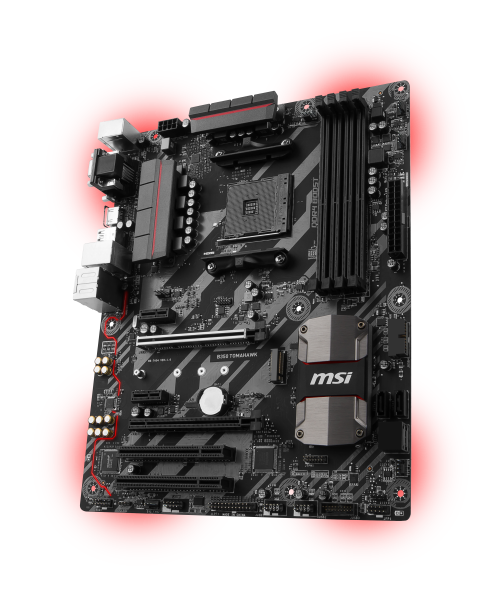

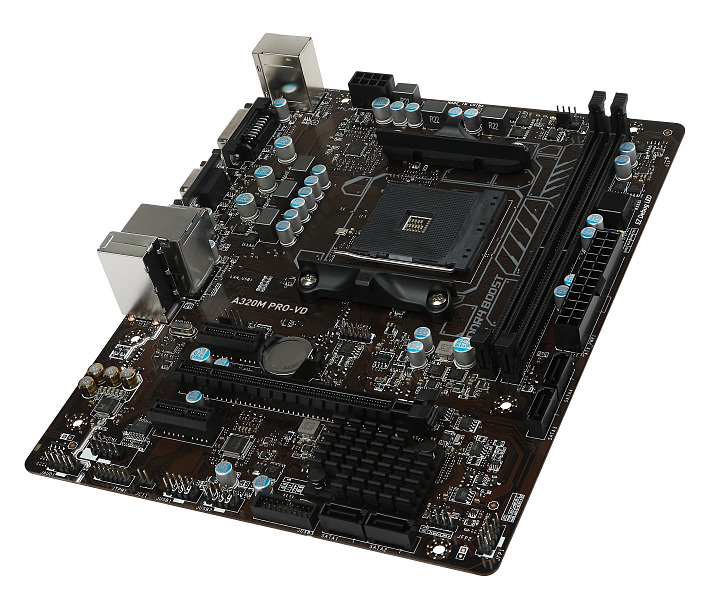

• MSI A320M Pro-VD, X370 Xpower Gaming Titanium, B350 Tomahawk et B350M Mortar.





Pour rappel, le X370 se tourne davantage vers les utilisateurs dits "enthousiastes", avec notamment des dispositions en matière en overclocking dont ne dispose les B350 et A320, plus modeste également en matière de connectique même si les détails restent à être connus.

Ces chipsets sont bien évidemment compatibles avec le socket AM4 spécifiques aux futures puces Ryzen mais aussi au APU Bristol Ridge. AMD met en avant la prise en charge de la DDR4 en mode double canal, de l'interface NVMe, des supports de stockage au format M.2, du PCIe 3.0 et de l'USB 3 et 3.1 Gen2, une partie de ces fonctions étant en fait dévolues non pas au chipset mais au CPU.

En plus de ces cartes mères conçus par cinq partenaires différents, AMD annonce avoir placé son Ryzen dans les PC de dix-sept intégrateurs à travers le monde, de la Corée du Sud à la France en passant par la Russie.

Enfin, AMD assure avoir travaillé avec une quinzaine de constructeurs pour apporter à son socket un large choix de solutions de refroidissement (à air ou liquide), mettant notamment en avant les NH-D15 et NH-U12S de Noctua pour lesquels le constructeur fournira pour rappel gratuitement l'adaptateur nécessaire.

Tous ces produits arriveront naturellement sur le marché au moment de la sortie de Ryzen, avant la fin du trimestre promet AMD.

A défaut de lancement des Ryzen la firme de Sunnyvale cherche donc à rassurer quant à l'existence d'un écosystème déjà opérationnel autour de son Ryzen. Une puce à propos de laquelle les attentes sont importantes, qu'elles émanent des utilisateurs ou des investisseurs.

L'année 2016 est l'occasion pour l'AM3+, introduit en 2011, de faire un tour d'honneur avant l'arrivée de l'AM4 qui accueillera mi-2016 les APU Bristol Ridge basés sur Excavator et fin 2016 les CPU AMD FX Summit Ridge basés sur Zen. De nouveaux modèles sont ainsi lancés ce mois de janvier afin de profiter des dernières technologies à la mode comme l'USB 3.1 et le port M.2.





Le dernier à se lancer est ASUS avec la 970 PRO GAMING/AURA . Dotée d'un étage d'alimentation à 6+2 phases, elle dispose de deux ports PCIe 2.0 x16 (1x16 ou 2x8 en pratique). L'AMD SB950 étant limité à l'USB 2.0, ASUS intègre un premier contrôleur ASMedia afin de proposer 2 ports USB 3.0 via un connecteur 20 broches pour le boitier, et un second pour l'USB 3.1 proposé via deux ports Type-A sur le panneau arrière. Le réseau est géré par un Intel I211-AT alors que pour l'audio on a droit à un codec inconnu, probablement d'origine Realtek, masqué sous la dénomination SupremeFX. Le port M.2 Socket 3 accepte les SSD PCIe et offre une bande passante maximale de 2 Go /s (x4 Gen2, il sera donc à 4 Go /s en Gen3 comme c'est le cas sur une plate-forme Intel récente). Inutile donc... pas forcément indispensable non plus, le radiateur du southbridge dispose d'un éclairage LED personnalisable.





Gigabyte propose pour sa part deux références depuis quelques semaines. La première est en AMD 990FX, c'est la GA-990FX-Gaming , ce qui permet de disposer de deux ports x16 2.0 à pleine vitesse. L'étage d'alimentation comporte 8+2 phases, alors que le M.2 supporte cette-fois les SSD en PCIe, toujours à 2 Go /s maximum, ainsi que ceux en SATA. Côté USB 3.0 on dispose de 4 ports (2 à l'arrière et 2 internes) gérés par un VIA VL805 alors qu'un contrôleur ASMedia permet d'avoir en USB 3.1 un port Type-A et un Type-C à l'arrière. L'audio est pris en charge par un codec ALC1150 et le réseau Gigabit par un Killer E2201.





Sur la GA-970-Gaming  Gigabyte fait l'impasse sur le SLI et propose deux ports x16 mais le second ne fonctionne qu'en x4, voir en x2 si le port M.2 est utilisé pour un SSD PCie. L'étage d'alimentation est réduit à 4+2 mais côté USB 3.0, audio et réseau on retrouve la même configuration que sur la GA-990FX Gaming.





Chez ASRock la 970A-G/3.1  dispose d'un étage d'alimentation processeur 8+2 phases et à l'instar de la carte Gigabyte on retrouve deux slots x16 dont le second fonctionne en x4. La bande passante de ce dernier port est partagée avec le port M.2 x4 Gen2, qui n'accepte pas le SATA, les deux ne pourront pas fonctionner ensemble. Côté USB on a droit à un Etron EJ118H qui gère 4 ports (2 à l'arrière, 2 internes) et un ASMedia ASM1143 gérant un USB 3.1 Type-A et un Type-C à l'arrière. L'audio est pris en charge par un Realtek ALC1150, le réseau Gigabit par un Realtek TRL8111GR.

Pour finir MSI ne propose pas encore à ce jour de modèle équivalent. Les 990FXA Gaming  et 970A SLI KRAIT EDITION  sont ainsi équipées de l'USB 3.1, mais aucun port M.2 n'est présent sur ces cartes.
