ASUS P9X79-E WS : 7 PCI-E x16

Publié le 01/04/2013 à 18:58 par
Imprimer

ASUS lance une nouvelle carte mère X79 Express très haut de gamme, la P9X79-E WS. Comme la P9X79 WS la carte utilise un format CEB et mesure 30,48x26,67cm mais ASUS pousse encore plus loin la gestion du PCI-Express.

Sur la P9X79 WS, on retrouvait 6 ports PCI-Express x16 reliés qui se partageaient les 40 lignes du processeur. On pouvait donc être en x16/x0/x4/x16/x4/x0 ou en x8/x8/x4/x8/x4/x8 en utilisant tous les emplacements.


Avec la P9X79-E WS, ASUS a intégré un ou deux switchs PLX PCI-Express 48 lignes et propose pas moins de 7 ports PCI-Express x16. Comment ça marche ?

16 lignes partent du processeur vers un premier switch PLX duquel ressortent 32 lignes. Elles sont attribuées aux ports 1 et 3 qui fonctionnent en x16/x16, mais si le second port est utilisé le 3è passe en x8 et on est donc en x16/x8/x8. La même configuration est utilisée pour le second switch PLX qui est connecté aux ports 5, 6 et 7. Le 4è port PCI-Express x16 est pour sa part relié directement au processeur en x8.

Au final on a donc un fonctionnement en x16/x0/x16/x8/x16/x0/x16 ou en x16/x8/x8/x8/x16/x8/x8, soit un total de 72 lignes pour 40 issues du processeur. En utilisant 4 ports, chacun sera donc interconnecté en x16 au lieu de x8 sur la P9X79 WS, soit un total de 64 lignes au lieu de 32, mais dans les deux cas la connexion vers le processeur se fait sur... 32 lignes ! En cas de communication vers ou depuis le CPU le gain sera donc nul, par contre les switchs PLX permettent une communication entre les cartes sans repasser par le CPU (peer-to-peer) et la duplication des envois de données depuis le CPU vers chaque carte (multicast).

Les autres changements se situent au niveau des puces additionnelles puisque les puces réseaux sont désormais des Intel i210 (Intel 82579Vet 82574L auparavant) alors que la puce SATA additionnelle n'est plus une 9128 mais une 9230, ce qui porte de 2 à 4 le nombre de SATA 6G gérés en sus des 6 ports (2 6G et 4 3G) du X79. La puce audio n'est plus une ALC898 Realtek mais une ALC1150 non encore documentée sur le site du constructeur. L'IEEE 1394a reste pris en charge par un VIA 6315N alors que deux contrôleurs ASMedia permettent de disposer de 4 ports USB 3.0 (deux en façade, deux à l'arrière).

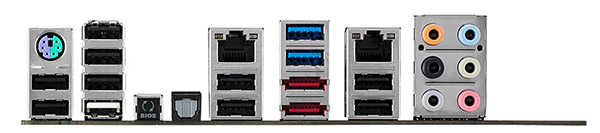

A l'arrière de la carte la P9X79-E WS offre un port PS/2, 2 eSATA 6G, 2 ports RJ45, 2 USB 3.0, 10 USB 2.0, 1 S/PDIF optique, 8 jacks audios. Par rapport à la P9X79 on perd 1 PS/2 et un IEEE 1394a mais on gagne les 2 eSATA, 2 USB 2.0 et 2 jacks audios. En dehors de ceci la P9X79-E WS propose comme la P9X79 WS pas moins de 8 DIMM acceptant jusqu'à 64 Go de mémoire. L'étage d'alimentation est de type 8+2.

Le tarif de la P9X79-E WS n'est pas connu, mais sachant qu'il faut débourser plus de 300 € pour une P9X79 WS, ça devrait piquer !
