4 cartes Socket FM1 pour Gigabyte

Tags : AMD; AMD A75; FM1; Gigabyte;
Publié le 27/06/2011 à 20:28 par
Imprimer

A quelques jours du lancement officiel des APU AMD A-Series (nom de code Llano) au format Socket FM1, les constructeurs de cartes mères s'agitent. Après ASUS c'est Gigabyte qui a dévoilé sur son site 4 cartes mères AMD FM1. Il ne s'agit que d'une partie de la gamme définitive qui devrait compter pour rappel pas moins de 12 modèles.

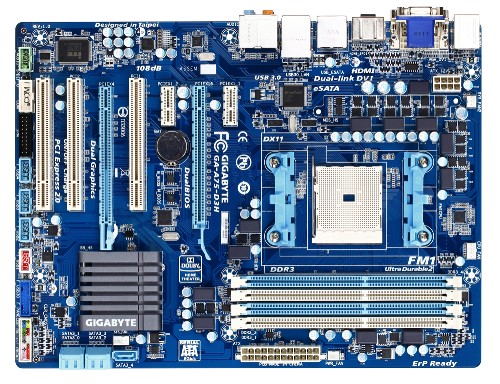

[ GA-A75-UD2H ] [ GA-A75-UD4H ]

On compte pour commencer 2 cartes au format ATX. La GA-A75-UD2H est dotée d'un étage d'alimentation 4+1 phases, de deux PCI-E x16 en x16/x4, d'un PCI-E x1 et de 3 PCI. 5 des 6 SATA 6G gérés par le chipset sont utilisés en interne, le 6è faisant office d'eSATA. Une puce Etron EJ168 vient renforcer l'A75 côté USB 3 pour porter le nombre de port de 4 à 6, dont 4 disponibles à l'arrière de la carte. Le réseau est pris en charge par une puce Gigabit Realtek RTL8111E, alors qu'un codec Realtek ALC889 s'occupe de l'audio. Côté sortie vidéos, on dispose de sorties D-Sub, DVI-D et HDMI.

La GA-A75-UD4H est plus musclée avec un étage d'alimentation doublé (8+2 phases). Les deux PCI-E x16 peuvent fonctionner en x16/x0 ou x8/x8, et on trouve en sus 3 PCI-E x1 et 2 PCI. Par rapport à l'UD2H, un second Etron EJ168 fait son apparition ce qui permet d'avoir un total de 8 USB 3.0 (4 à l'arrière, 4 en interne). L'IEEE 1394a (FireWire) est également de la partie avec une puce VIA VT6308, alors que côté vidéo on trouve en sus une connectique de type DisplayPort.

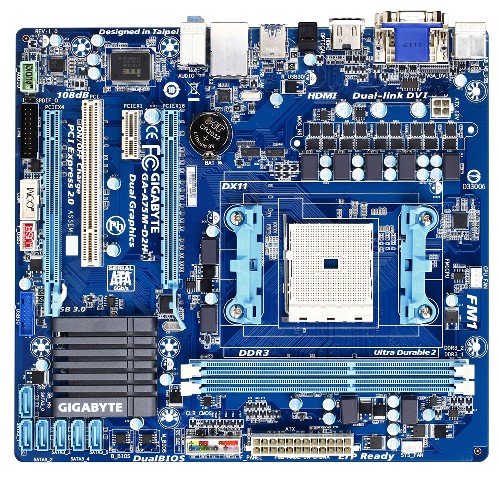

[ GA-A75M-D2H ] [ GA-A75M-UD2H ]

La première carte micro ATX est la GA-A75M-D2H. Proposant seulement 2 DIMM DDR3, elle dispose de PCI-E x16 en x16/x4, d'un PCI-E x1 et d'un PCI. Sans fioritures, elle se contente des 6 SATA 6G et des 4 USB 3 de l'AMD A75, ce qui n'est déjà pas si mal. On retrouve le combo Realtek RTL8111E et Realtek ALC889 pour le réseau et l'audio, et les sorties vidéos D-Sub, DVI-D et HDMI.

Sur la GA-A75M-UD2H on passe à 4 DIMM, tout en conservant un étage d'alimentation 4+1 phases. Les slots d'extensions PCI-E/PCI conservent la même configuration, alors qu'un de 6 SATA 6G est utilisé pour l'eSATA. Un VIA VT6308 est utilisé pour gérer l'IEEE 1394a et le DisplayPort vient s'ajouter à la connectique vidéo disponible sur la D2H.

Les autres cartes de la gamme Gigabyte seront principalement des cartes plus bas de gamme, notamment à base de chipset AMD A55 qui se distingue du A75 par l'absence d'USB 3 natif. On note également la présence d'une GA-A75N-USB3 qui est a priori de format Mini-ITX.
