5 cartes A75 FM1 pour ASRock

Tags : AMD; AMD A75; ASRock; FM1;
Publié le 29/06/2011 à 12:49 par
Imprimer

C'est au tour d'ASRock de présenter sa gamme de carte mère destinée au Socket FM1 et architecturée autour des nouveaux chipsets AMD A75. 5 cartes sont proposées, dont 2 au format ATX.


[ A75 Pro4 ] [ A75 Extreme6 ]

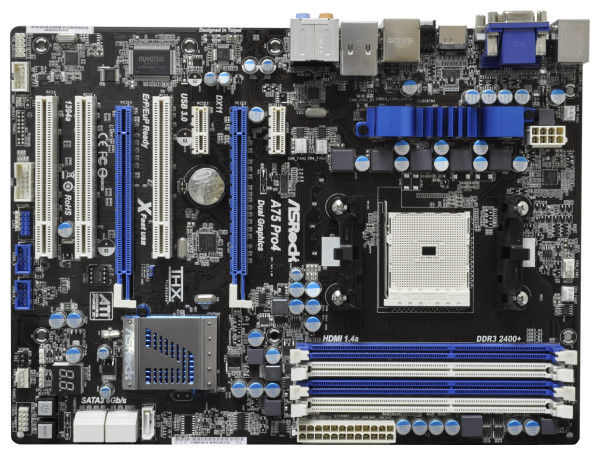

L'A75 Pro4 intègre 2 PCI-E x16 en x16/x4, 2 PCI-E x1 et 3 PCI. 5 des 6 SATA 6G du chipset sont proposés en interne, le 6è étant utilisé pour l'eSATA et les 4 USB 3.0 supportés par l'AMD A75 sont disposés sur le panneau arrière de la carte, ce qui interdit malheureusement un branchement en façade sur un boitier le supportant. L'audio est confié au codec Realtek ALC892 alors que le Realtek RTL8111E prends en charge le réseau Gigabit. La carte intègre en sus un contrôleur IEEE 1394 (FireWire) et propose des sorties D-Sub / DVI-D / HDMI pour l'APU.

L'A75 Extreme 6 est dotée d'une alimentation CPU plus musclée, puisque l'on passe de 4+1 phases à 8+2 phases. Un troisième slot PCI-E x16 fait son apparition, pour un fonctionnement des trois en x8/x8/x4. Le nombre de PCI-E x1 est du coup réduit à 1 alors que l'on conserve tout de même 3 PCI classiques. On trouve cette fois un total de 8 SATA 6G en interne, dont 2 sont gérés par une puce ASMedia ASM1061 (1 étant partagé avec l'eSATA). 4 USB 3.0 sont toujours proposés à l'arrière de la carte, mais 2 sont gérés par un ASMedia ASM1042, ce qui permet de disposer cette fois d'un connecteur interne pour 2 USB 3.0 de l'AMD A75. Côté audio, réseau et sorties vidéos, on reste sur la même configuration que l'A75 Pro4.


[ A75M-HVS ] [ A75M ] [ A75 Pro4-M ]

L'A75M-HVS est une carte Micro ATX d'entrée de gamme. Un seul slot PCI-Express x16 est présent, ce qui suffira pour la très grande majorité tout comme le nombre de DIMM DDR3 qui est limité à 2. On trouve en sus un PCI-E x1 et un PCI. Les 6 SATA 6G sont proposés en interne (pas d'eSATA donc) alors que les 4 USB 3.0 sont disposés à l'arrière de la carte. L'audio est confié au codec VIA VT1705, avec une connectique assez limitée (1 sortie, 1 entrée ligne et 1 entrée micro, pas de sortie numérique) alors que c'est l'habituel Realtek RTL8111E qui se charge du réseau.

Sur l'A75M classique ASRock a décidé d'être un peu plus généreux côté fonctionnalités. On retrouve ainsi un second port PCI, mais surtout un eSATA (le nombre de SATA 6G sur la carte passe à 5) et un codec Realtek ALC892 pour l'audio avec la connectique appropriée.

Enfin l'A75 Pro4-M est doté d'une alimentation processeur 4+1 phases comme celles de la version ATX (alors que seules 4 phases sont présentes sur les A75M). Le PCI-E x1 de l'A75M est remplacé par un x16 câblé en x4, on passe de 2 à 4 DIMM et un port HDMI fait son apparition pour l'APU.
