Intel précise son process 14nm

Tags : 16/14nm; Intel; Samsung; TSMC;
Publié le 12/08/2014 à 15:31 par
Imprimer

En marge de son annonce sur Broadwell-Y, Intel a partagé quelques détails sur son process 14nm. Comme vous le savez, le process 14nm d'Intel souffre de retards. Le constructeur avait annoncé qu'il décalerait la mise en production d'un trimestre en novembre dernier, tout en publiant des indications autour de ses yields qui laissaient entendre un retard de 6 mois.

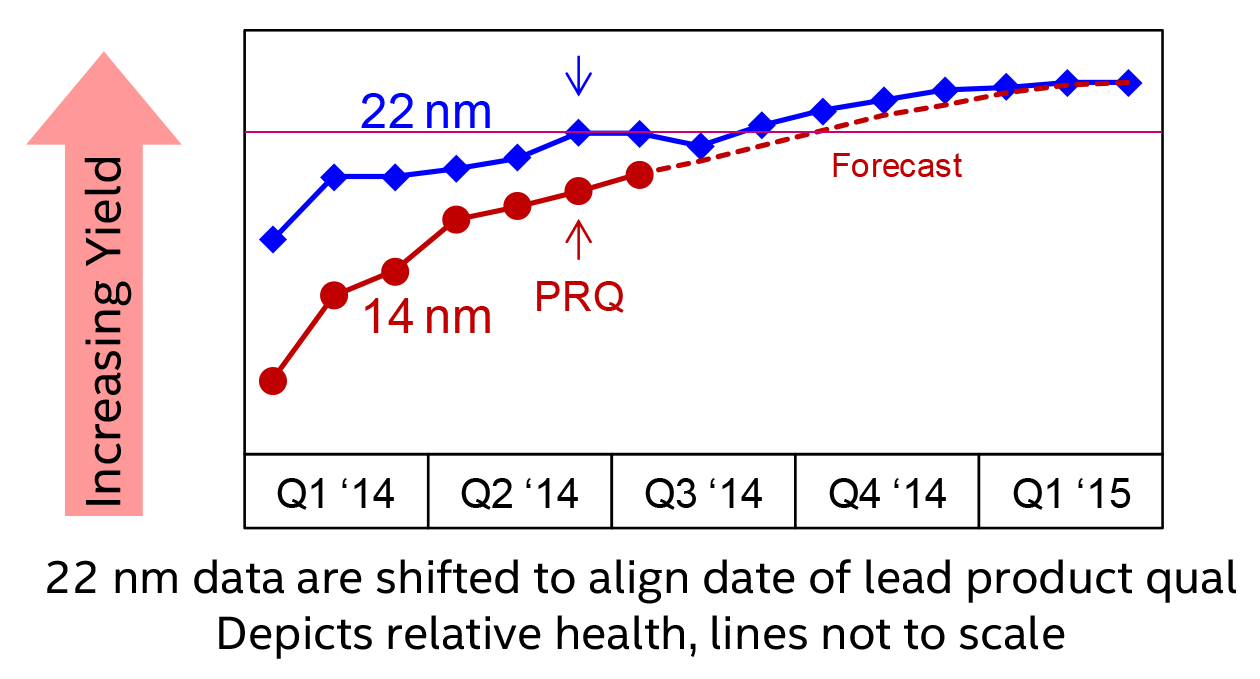

En pratique, il est difficile de mesurer réellement le retard du process même si Intel a partagé ce nouveau graphique de yields :


Plusieurs choses à voir sur ce graph, d'abord, si vous vous souvenez du dernier graphique de yields présenté par Intel, celui-ci diffère fortement. Là où le premier était aligné par rapport au début du développement du process, les graphiques sont désormais alignés sur la qualification du premier produit (Ivy Bridge en 22nm, Broadwell-Y en 14nm), étape préalable à la mise en production. Intel indique sur ce graphique que la qualification de Broadwell-Y a eu lieu en fin de second trimestre et qu'il est actuellement en production en volume. Si l'on ne connait pas la date précise de qualification d'Ivy Bridge, on sait que la production en volume avait débuté au troisième trimestre 2011, ce qui met donc au minimum deux ans et neuf mois entre la mise en production en volume du 22nm et celle du 14nm.

L'autre point le plus important concerne (on passera sur l'échelle absente une fois de plus) l'écart de yields entre la mise en production d'Ivy Bridge et celle de Broadwell-Y. Le constructeur a choisi, comme nous le supposions en novembre dernier, de lancer la production avec des niveaux de yields inférieurs. En pratique, le décalage de yields pour la mise en production, si l'on prend en compte la prédiction pour les prochains mois est de quatre mois (voir la ligne violette que nous avons rajouté au graphique). Ce qui ne signifie pas quatre mois de retard pour ce process – rappelez-vous que les graphiques ne sont plus alignés ! – mais qu'Intel a anticipé la mise en production de quatre mois par rapport à celle d'Ivy Bridge. Il est probable que, plus que le niveau de yields, ce soit une date butoir qui ait été utilisée pour déterminer la mise en production afin de s'assurer qu'un produit soit « livré » cette année.

En soit, ce choix est logique : le constructeur peut ainsi proposer un peu plus tôt des produits quitte à sacrifier sur ses marges, tout en honorant - on l'imagine - des contrats auprès de ses partenaires et en pouvant montrer aux investisseurs qu'un produit en 14nm a bel et bien été lancé en 2014. En pratique, si Intel pourra effectivement « lancer » un premier produit cette année, le gros du volume en 14nm devra attendre. Le constructeur ne le cache pas en indiquant que ses yields devraient être acceptables au premier semestre 2015 pour la production en volume de produits vendus en plus larges quantités que les Broadwell-Y.

Intel est également revenu sur la compétition en proposant une nouvelle version de son graphique à propos de la densité qui avait largement fait débat :


Cette fois ci, le constructeur mélange IBM et TSMC parmi ses concurrents, et met de côté Samsung (pour rappel, Samsung et GlobalFoundries ont annoncé un partenariat sur le 14nm autour du process 14nm développé par Samsung, hors de la Common Platform – l'alliance qui liait Samsung et GlobalFoundries à IBM). Le constructeur a le mérite d'indiquer la formule qu'il utilise pour mesurer la densité ce qui n'était pas le cas auparavant.

La densité des puces est un sujet pour le moins complexe et si la formule annoncée par Intel (gate pitch – l'écart entre deux transistors multiplié par metal pitch – l'écart de la couche métallique la plus basse qui sert à l'interconnexion des transistors) est correcte, elle ne prend en compte qu'en partie la question de la densité.

Intel a par exemple toujours été en retard sur ses concurrents sur la question du metal pitch. Le 22nm d'Intel disposait d'un metal pitch de 90nm… tout comme le 28nm de TSMC. En pratique, pour le 14/16nm, voici les chiffres qui sont annoncés :


C'est sur cette formule (90x64 comparé à 70x52) qu'Intel annonçait un gain de 35% par rapport à TSMC. Bien sur, la densité finale d'une puce ne dépend pas que de cette formule, les règles de design, la taille des SRAM, et d'autres facteurs jouent de manière importante sur la densité « réelle » de transistors obtenus au mm2 sur une puce, la formule metal pitch x gate pitch n'indiquant que le cas « idéal ». C'est sur ces autres facteurs que TSMC estime gagner 15% de densité « réelle » au total entre son process 20 et 16nm. Si l'on ne peut pas reprocher à Intel de choisir la formule qui l'arrange le plus pour mettre ses produits en avant, on peut apprécier que cette fois ci, la formule choisie soit au moins précisée !

On notera par contre qu'Intel continue d'ignorer Samsung qui devrait pourtant être son plus sérieux concurrent sur le 14nm. Samsung pour rappel avait annoncé une production en volume de son process 14nm pour la fin de l'année 2014.


Sur le papier et comme indiqué plus tôt, le process d'Intel semble être supérieur aux autres process 16/14nm de première génération annoncés (on se souviendra que et TSMC, et Samsung ont annoncés une seconde version de leurs process), en partie par le choix fait d'obtenir une réduction forte sur la taille des interconnections atteignant un metal pitch de 52nm qui sera en avance pour la première fois depuis plusieurs process sur ce que proposeront ses concurrents.

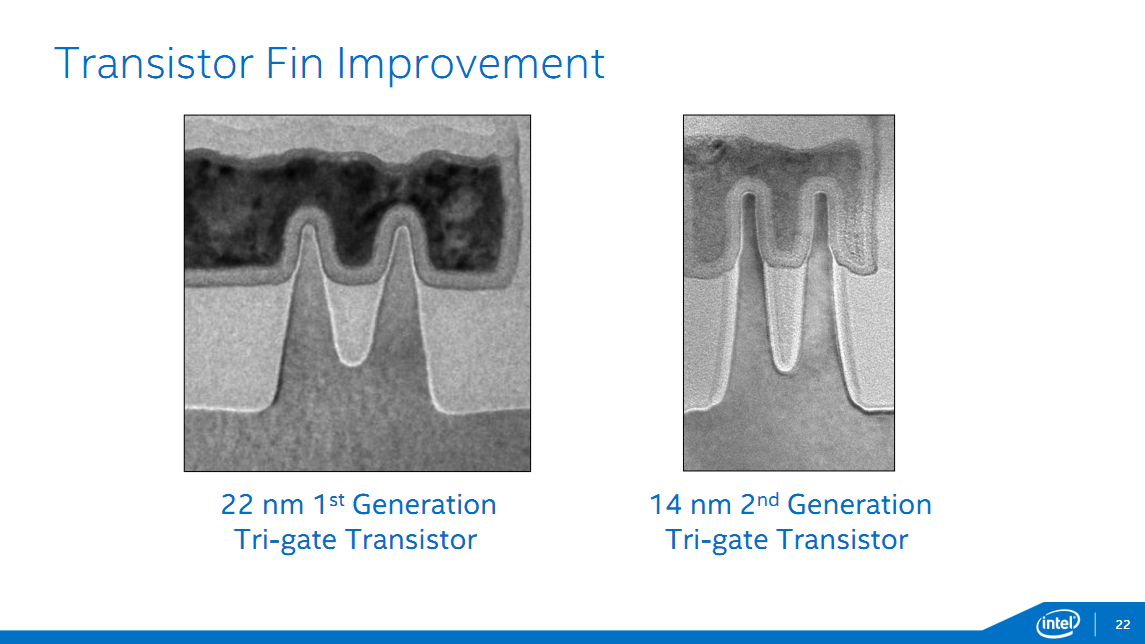

Il s'agira également de la seconde génération de FinFet pour Intel. Outre l'apprentissage effectué par le premier, on peut noter sur les photos fournies par le constructeur quelques changements dans la forme des Fin. Là ou en 22nm les gates avaient une forme trapézoidale, les fins ont désormais une forme rectangulaire plus proche de la forme idéale attendue. On se souviendra qu'IBM et la Common Platform avaient soulevés les questions de forme et de variabilité du process d'Intel :


Il sera intéressant de voir si Samsung (et TSMC) aura comme le laissait entendre IBM à l'époque appris de la première version du process d'Intel.

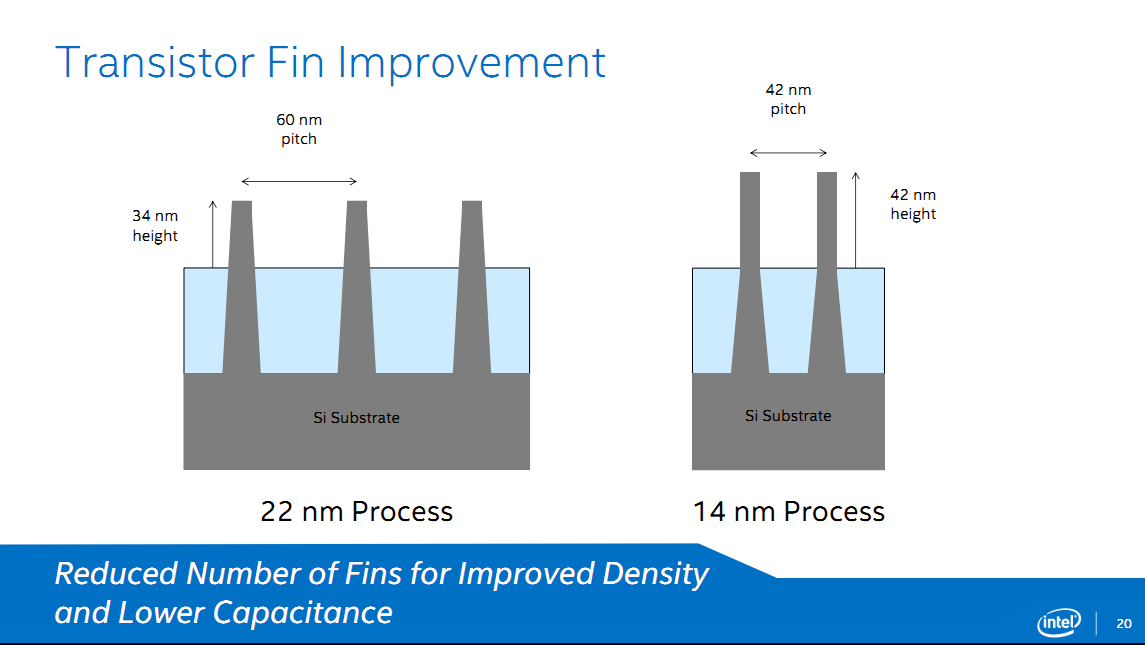

On notera également une augmentation de la hauteur des fins (de 34nm à 42nm) qui devrait permettre une amélioration des performances, quelque chose qui devrait être très utile notamment sur les usages SoC pour limiter la consommation. Si Intel ne donne pas de chiffre de performances concernant les transistors, le constructeur donne quelques chiffres concernant Broadwell-Y. Sur cette puce, et par rapport à son équivalent Haswell, les courants de fuites seraient réduits par deux, avec un rapport performance par watt de 2x.

Pour résumer, Intel semble avoir fortement optimisé son process pour les usages mobiles qui sont aujourd'hui les marchés les plus porteurs (qu'il s'agisse des PC portables ou des tablettes/smartphones) et il sera intéressant de voir comment les gains (forts) annoncés sur Broadwell-Y se traduiront sur le reste des produits 14nm du constructeur. Si le retard d'Intel dans la mise au point de son process est conséquent, et que le lancement de Broadwell-Y se fait dans des conditions non optimales (yields plus faibles qu'attendus, et produits à fort volumes repoussés en 2015), le constructeur semble disposer sur le papier d'un process solide et ambitieux, qui semble corriger les problèmes de sa première génération FinFet. Reste que les délais dans sa mise au point ont permis à la concurrence de se rapprocher - au moins dans les annonces avec un Samsung qui devrait être particulièrement agressif. L'avantage technique apporté par ses process de fabrication reste toujours réel et important pour Intel, et sur le papier son 14nm devrait permettre à Broadwell-Y des avancées notables. Mais la domination d'Intel sur le sujet des process ne semble plus - si l'on s'en tient aux annonces respectives des uns des autres - aussi hégémonique qu'elle le fut ces dernières années.
