L'A9 d'Apple produit par Samsung et TSMC

La société Chipworks a confirmé via son blog une semi surprise : l'A9, le SoC ARM custom présent dans l'iPhone 6s d'Apple existe en deux variantes, une produite par Samsung et l'autre par TSMC. Selon Chipworks, ils ont trouvé ces deux puces dans « deux modèles identiques », tandis que iFixit a trouvé la version Samsung dans un iPhone 6s  et la version TSMC dans le modèle 6s Plus .

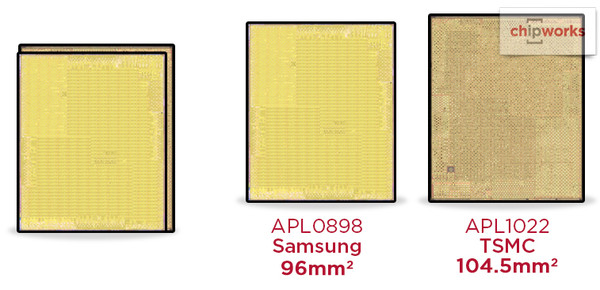

Les deux puces portent une référence différente (APL0898 et APL1022) et mesurent respectivement 96 mm2 et 104.5 mm2 (l'A8 en 20nm mesurait 89mm2 à titre de comparaison). Le nombre de transistor est inconnu, il était de 2 milliards sur l'A8. Le process de Samsung (partagé sous licence avec GlobalFoundries) est un 14nm FinFET tandis que celui de TSMC est un 16nm FinFET même si en pratique les nomenclatures ne veulent plus dire grand-chose. Samsung semble avoir tout de même un avantage de densité, quelque chose que l'on attendait, TSMC avait déjà annoncé dès l'année dernière qu'ils proposeraient une seconde version de leur process 16nm en 2016 (le 16 FinFET Plus) afin d'améliorer la densité et être plus compétitif avec la concurrence.

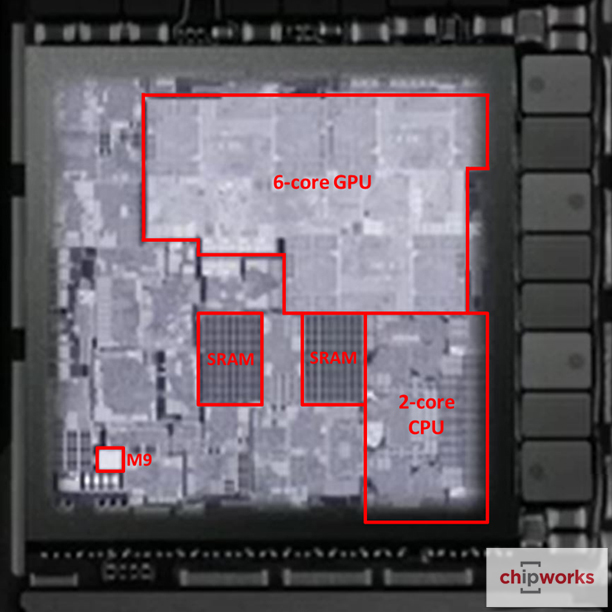

Au-delà de leurs tailles différentes, les puces semblent se comporter de manière similaire dans les premiers benchmarks que l'on a pu croiser, même s'il est encore tôt pour se faire une idée complète. Techniquement l'A9 est un SoC composé pour sa partie CPU d'un dual core basé sur une architecture ARM 64 bit custom et cadencé à 1.8 GHz accompagné de 3 Mo de cache L2. Un GPU issu de chez PowerVR avec « six cores » s'occupe de la partie graphique, le CPU et le GPU partageraient possiblement 8 Mo de cache L3. Apple annonçait +70% de performance CPU et +90% de performances graphiques par rapport à sa génération précédente gravée en 20nm par TSMC, des chiffres qui se vérifient à peu près dans les premiers benchmarks. Le SoC est de type PoP avec 2 Go de mémoire LPDDR4 au-dessus (et l'on notera pour l'anecdote la présence d'un contrôleur NAND PCIe/NVMe  dans l'iPhone 6s !)

Si l'on s'attendait à voir Samsung et TSMC produire la nouvelle génération de puces d'Apple, beaucoup pensaient que Samsung aurait récupéré la production de l'A9 et TSMC celle de l'A9X (la version iPad du SoC). En juillet dernier, TSMC avait cependant semé le doute indiquant avoir déjà réalisé ses premières livraisons de puces à ses clients.

Le choix d'utiliser deux process distincts pour produire une même puce est original de la part d'Apple qui n'a toutefois pas les mêmes problèmes que tout le monde. Le volume de l'iPhone (13 millions vendus en un weekend, 200 millions attendus sur l'année) permet à la marque de justifier aisément le cout double de développements séparés pour deux process différents (les process sont incompatibles dans leurs règles et les designs doivent être adaptés pour chaque fondeur).

Cela permet également d'améliorer le volume de disponibilité dès le lancement - un problème particulièrement important sur des process de toute dernière génération, il suffit de regarder la disponibilité anémique des Skylake d'Intel pour s'en convaincre - et de minimiser les problèmes de yields que pourraient avoir l'un ou l'autre de ses fournisseurs.
