Haswell ULT et Ivy Bridge-E ultra compact chez Apple

Apple organisait hier sa conférence dédiée aux développeurs (WWDC), une occasion pour renouveler une partie de leur gamme. Si le gros des présentations concernaient les systèmes d'exploitation de la marque, deux nouveautés matérielles ont attiré notre attention.

D'abord côté portable, la firme de Cupertino est la première à proposer dès aujourd'hui en vente des Haswell ULT (chipset intégré au package CPU) dans ses MacBook Air. Côté processeur on retrouve un Core i5-4250U (vous pouvez retrouver les gammes Intel dans notre test d'Haswell) qui à la particularité d'avoir une fréquence de base à 1.3 GHz (2.6 GHz turbo).

Deux autres détails intéressants à noter, l'utilisation de mémoire LPDDR3 côté mémoire, et l'arrivée de SSD interfacés en PCI Express x2 Gen2 (mais avec un format propriétaire...). Notre confrère d'Anandtech à d'ailleurs déjà pu mesurer des débits séquentiels atteignant les 800 Mo/s en lecture et écriture. On se souvient enfin qu'Intel annonçait avec ses modèles ULT une division par 16 de la consommation au repos par rapport à Ivy Bridge, cumulé aux autres changements (particulièrement la LPDDR3) Apple annonce 12h d'autonomie pour son modèle 13 pouces, à comparer aux 7 heures du modèle en Ivy Bridge.

L'autre nouveauté matérielle concernait le design très original de la prochaine plateforme desktop haut de gamme du constructeur. Exit les machines bi-Xeon, le futur Mac Pro utilisera un seul processeur Ivy Bridge-E. Prévu pour rappel au troisième trimestre, il s'agit de la déclinaison LGA 2011 d'Ivy Bridge et Apple confirme au passage l'existence de versions 12 coeurs. Au-delà de la forme cylindrique de la machine d'Apple, c'est la taille qui surprend avec 25.1 cm de haut pour 16.7 de large : la machine est en effet moins large qu'une carte mère Mini-ITX.

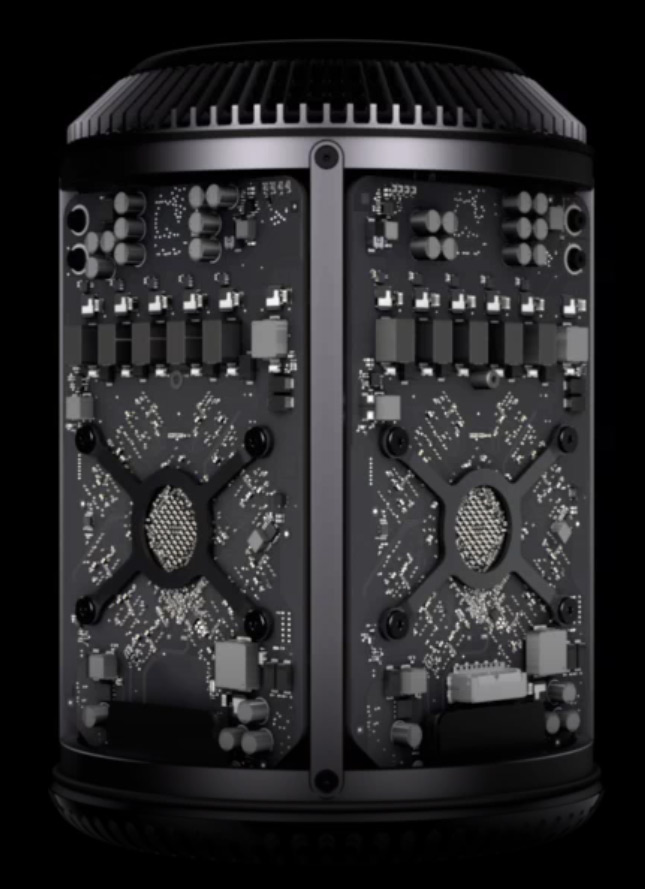

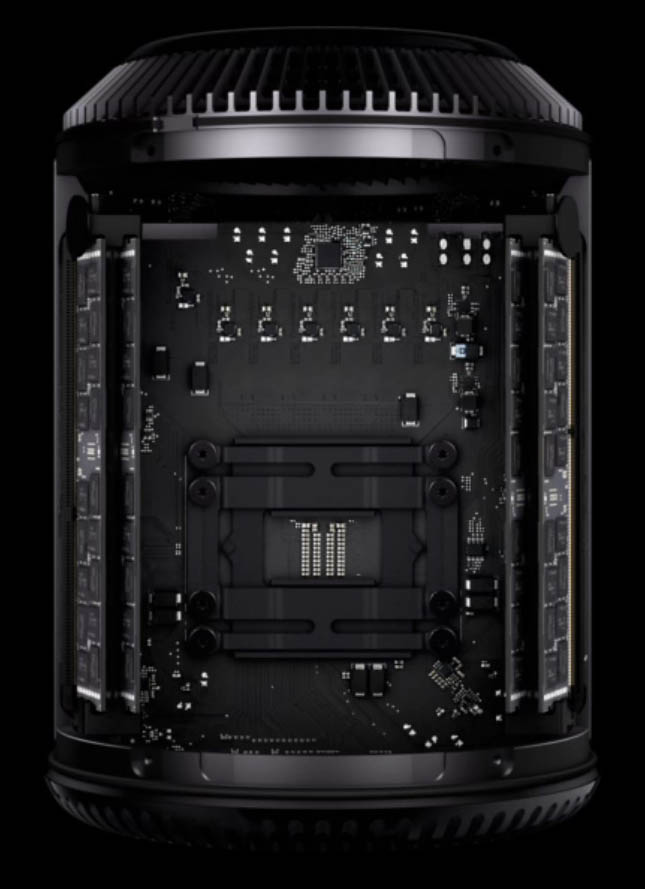

A gauche la carte mère, à droite les deux "cartes graphiques".
Le design utilisé par Apple est d'ailleurs assez original avec un design splitté en trois, en forme de triangle. La carte mère qui embarque le socket LGA2011 se retrouve quasiment au milieu du cylindre, quatre slots mémoires sont disponibles sur les côtés fixés à "l'arrière" de la carte mère, en angle pour rester dans le cylindre.

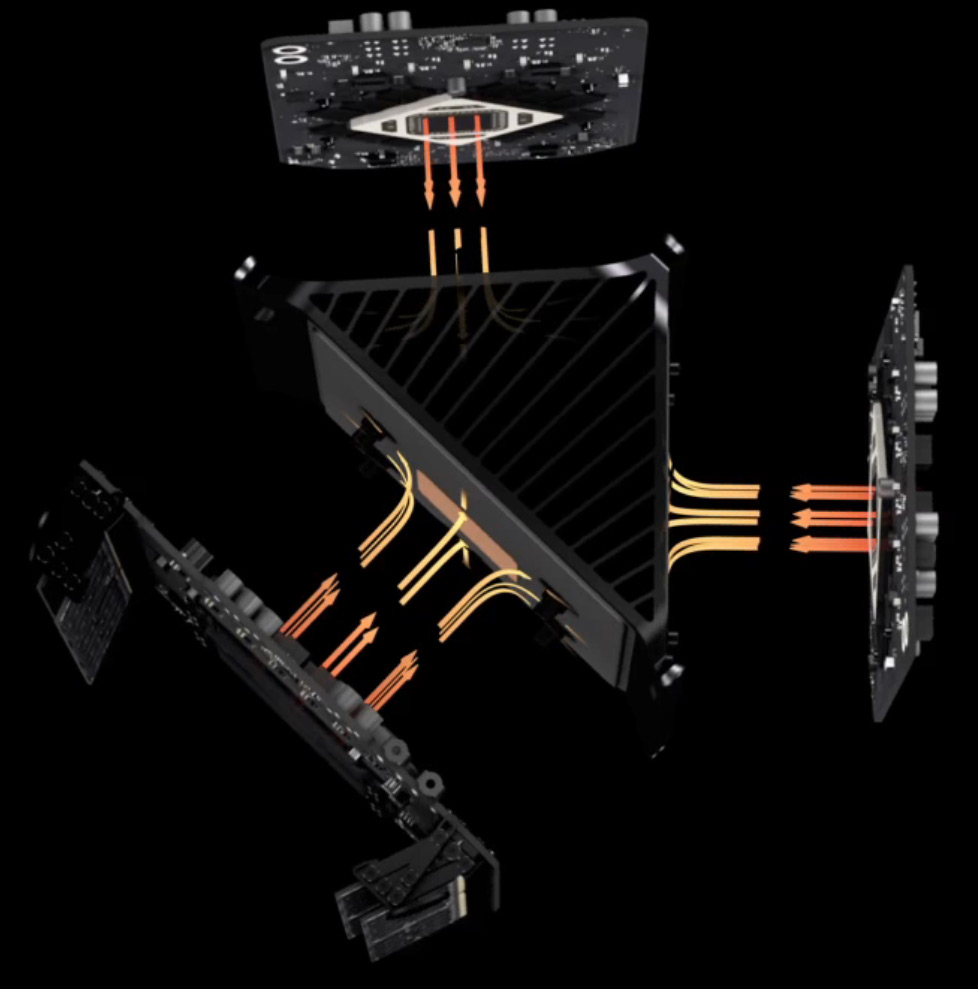

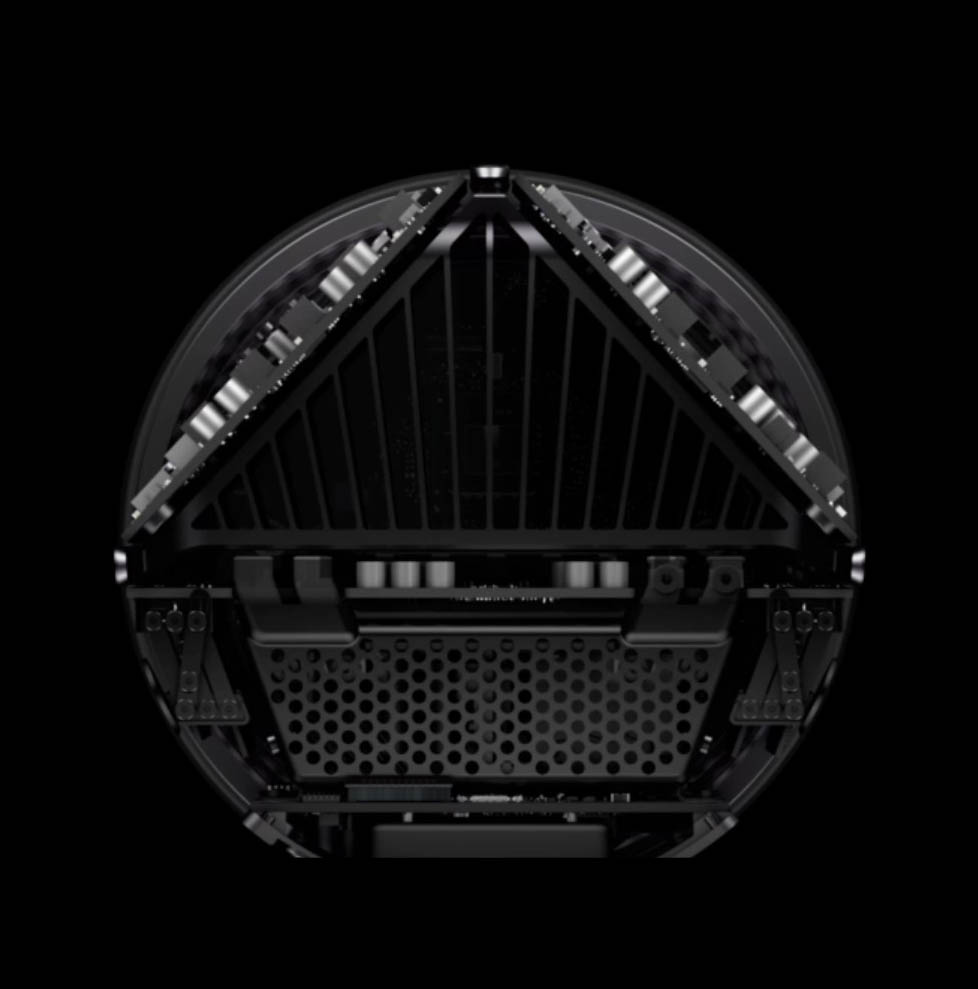

A gauche l'arrangement des cartes vu de dessus, à droite en version explosée.

Apple ajoute par défaut deux cartes graphiques FirePro donc le PCB à été fortement customisé et dont on ne sait strictement rien concernant les modèles. Les deux cartes forment un triangle dans la machine vue de dessus avec le CPU et les deux GPU qui s'accolent à un radiateur central commun qui fait toute la hauteur de la machine. Un ventilateur unique est placé en extraction en haut de la machine.

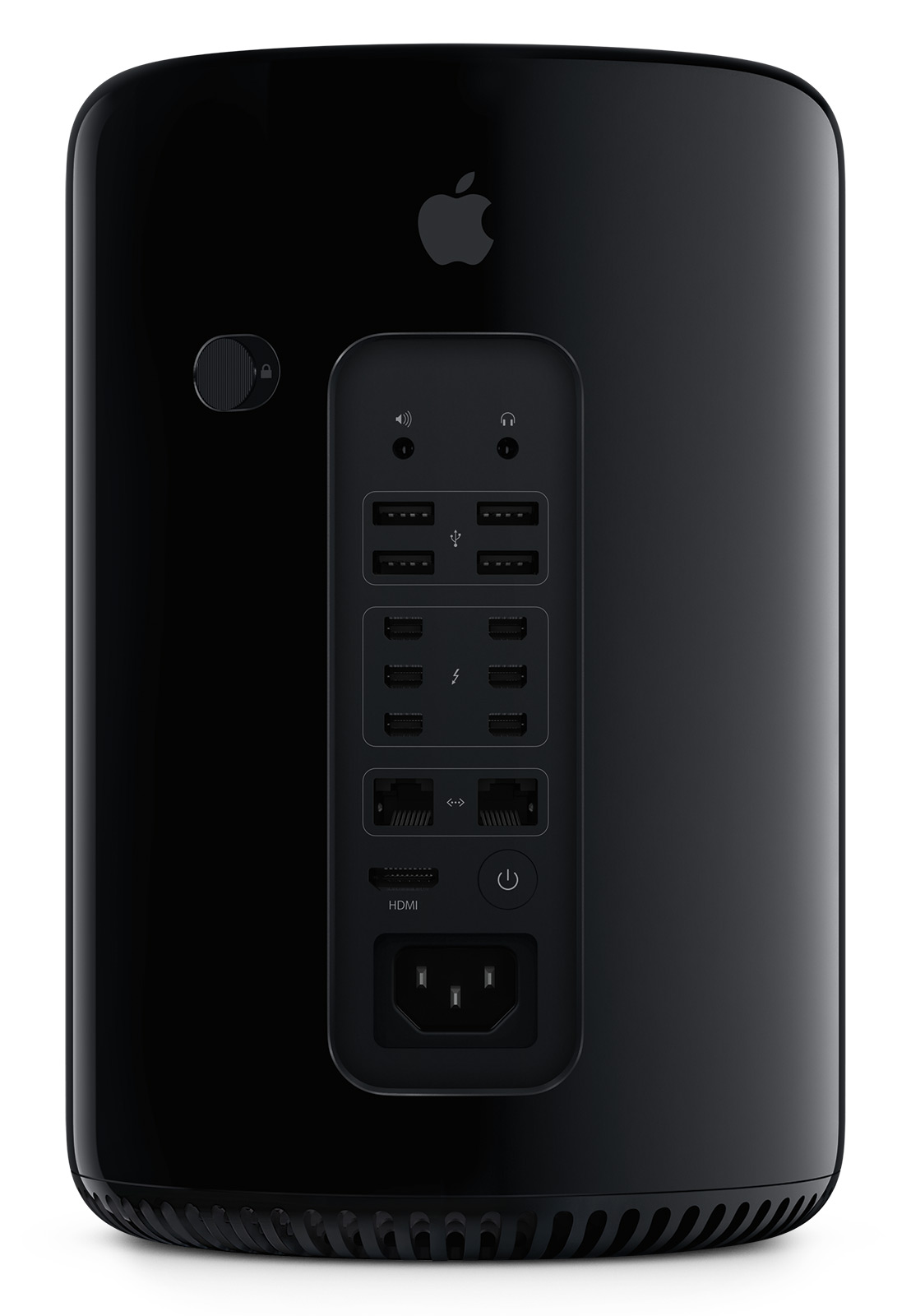

L'interconnexion entre les cartes semblent se faire par le bas de la machine et l'on notera d'ailleurs que côté stockage, on retrouve des SSD PCI Express placés derrière l'un des GPU. On notera enfin que toutes les I/O ont été regroupées dans un côté du cylindre avec 4 ports USB, 6 DP/Thunderbolt 2 (à 20 Gb/s), deux réseaux Gigabit Ethernet et un connecteur HDMI. Un design pour le moins original pour du desktop haut de gamme, mais qui met bien entendu à mal le concept d'upgrade qui n'a jamais été il est vrai le point fort d'Apple. Ces nouveaux Mac Pro devrait être disponible à l'automne avec l'arrivée des Ivy Bridge-E dans la gamme Intel.
