Une gamme AM4 réduite chez ASUS

Tags : AM4; ASUS; B350; Ryzen; X370;
Publié le 03/03/2017 à 10:28 par Marc Prieur

Alors que Ryzen vient de pointer le bout de son nez, il est temps de commencer à faire le tour de ce que proposent les différents fabricants de cartes mères. On commence par ASUS qui, une fois n'est pas coutume, se contente de… 4 cartes mères !




On commence par le haut de gamme avec la ROG Crosshair VI Hero qui fait appel à un X370. L'AM4 est alimenté par un total de 12 phases dont 8 pour la tension destinée aux CCX, en fait a priori 4 phases doublées. 4 DIMM sont présents, supportant en double canal jusqu'à 64 Go de mémoire en DDR4-2400 avec un APU de 7è génération ou un Athlon et la DDR4-2666 avec un Ryzen, les modes DDR4-2933 et 3200 étant accessibles via overclocking. Si les APUs sont acceptés comme sur toutes les cartes mères AM4, la Crosshair est dépourvue de sortie graphique intégrée.

La carte dispose de deux slots PCIe x16 Gen3, utilisables en x16/x0 ou x8/x8 avec un Ryzen ou en x8/x0 avec un APU. Seul un Ryzen permettra donc de faire du SLI, le CrossFireX sera pour sa part possible en utilisant un troisième slot PCIe x16 Gen2 qui est en fait relié en x4 au chipset : fausse bonne idée. Trois ports PCIe x1 Gen2 sont également présents mais ils partagent leurs lignes avec le port x4.

Côté stockage on dispose d'un port M.2 capable de fonctionner en SATA 6 Gbps ou en PCIe x4 Gen3 avec un Ryzen auquel il est directement connecté, ou seulement en SATA avec un APU ce qui est assez étrange puisqu'il devrait normalement pouvoir être en PCIe x2 Gen2. 8 ports SATA sont également gérés, tous issus du X370.

Pour l'USB 3.0 on retrouve un total de 8 ports à l'arrière, 4 gérés par le CPU et 4 par le X370, alors que les USB 3.1 du X370 officient sur un connecteur interne à la carte mère et que deux autres ports USB 3.1 à l'arrière sont gérés par un contrôleur ASMedia additionnel.

Pour le réseau, ASUS fait appel à une puce Intel I211-AT alors que l'audio est confié à un codec Realtek ALC S1220A auréolé de la mention SupremeFX du fait des divers raffinements qui entourent son intégration. A noter que la carte intègre un générateur d'horloge externe qui permet d'overclocker par le bus le processeur sans pour autant impacter le fonctionnement du reste du système (PCIe, SATA, etc).




La Prime X370-PRO se "limite" pour sa part à 10 phases, dont 6 pour les CCX, et ajoute une sortie HDMI 1.4b et DisplayPort 1.2 pour qui l'utiliserait avec un futur APU. Côté PCIe et stockage on retrouve une configuration quasi identique à la Crosshair, si ce n'est que le port M.2 fonctionne bien en PCIe x2 Gen3 avec un APU. On perd 2 ports USB 3.0 à l'arrière - il faut faire place aux sorties vidéo - alors que le réseau filaire reste géré par un Intel I211-AT et l'audio par un Realtek ALC S1220A dont l'intégration est une peu moins soignée.




Avec la B350-PLUS on descend à 6 phases dont 4 pour les CCX. Les lignes PCIe du Ryzen ne pouvant être associées à deux ports distincts avec un B350, on ne trouve plus qu'un port PCIe x16 Gen3 qui sera donc câblé en x16 à un Ryzen et x8 à un APU. 1 port PCIe x16 Gen2 relié en x4 au B350 est présent ainsi que 2 PCIe x1 Gen2 (les lignes sont partagées avec le port x4) et deux bon vieux PCI.

Côté stockage si 6 port SATA sont présent sur la carte mère, 4 sont issus du B350 et 2 du processeur. Le M.2 est lui géré directement par le processeur, en SATA ou en PCIe x4 Gen3 avec un Ryzen / PCIe x2 Gen3 avec un APU. Utiliser ce M.2 en PCIe ou SATA avec un Ryzen bloquera l'utilisation des 2 autres SATA gérés par le CPU sur la carte mère, ce sera également le cas avec un APU si le M.2 est utilisé en SATA.

L'USB est forcément plus limité vu les possibilités du B350 mais on dispose tout de même de 2 ports 3.1 et 4 port 3.0 à l'arrière, avec en plus un connecteur USB 3.0 interne. Le réseau est cette-fois confié à un Realtek RTL8111H et l'audio à un Realtek ALC887.

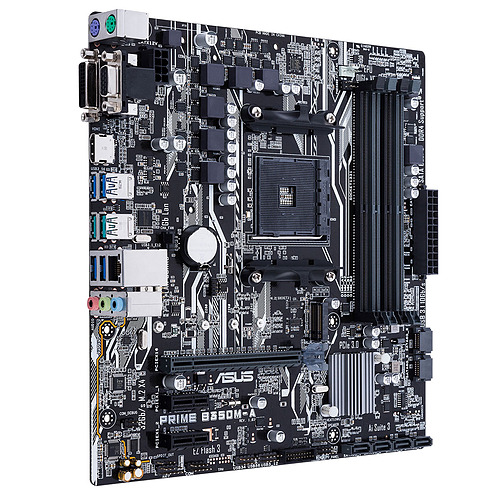

A défaut de modèle mini-ITX, comme c'est le cas chez à peu près tous les constructeurs à ce jour, ASUS propose enfin avec la B350M-A un modèle Micro ATX. Par rapport à sa grande soeur on perds les deux ports PCI et les radiateurs sur l'étage d'alimentation, ce sont à peu près les seules différences si ce n'est une bizarrerie au niveau de l'USB puisque les ports 3.1 ne seraient plus gérés par le B350 mais par un contrôleur additionnel ASMedia.

Vous l'aurez compris les spécificités de la plate-forme AM4, qui accueille des gammes de processeurs qui sont en fait des SoC et dont les caractéristiques au niveau des E/S ne sont pas les mêmes, ne simplifie pas la lecture des caractéristiques même cela offre bien entendu d'autres avantages du fait de la présence d'un socket unique.

Voici le tableau de récapitulatif, basé sur les possibilités offertes avec un Ryzen :

Pour revenir à ASUS, en dehors du modèle mini-ITX, il manque à notre sens à la gamme ASUS une sorte de "X370-A" intermédiaire entre les B350-PLUS et X370-PRO.

Tous les AMD Ryzen seront overclockables

Tags : AM4; AMD; B350; Ryzen; X370; Zen;
Publié le 07/01/2017 à 00:00 par Marc Prieur

AMD a annoncé à l'occasion du CES que tous les processeurs de la gamme Ryzen seront overclockables via le coefficient multiplicateur. Le principe des FX est donc repris, une bonne nouvelle même s'il conviendra de voir l'étendue de la gamme Ryzen en pratique pour voir si il s'agit vraiment d'un plus par rapport à Intel. Par exemple de l'i7-6700K à l'i7-6900K tous les i7 proposés par Intel sont débloqués.

Comme indiqué dans notre actualité sur les chipsets AM4, AMD s'inspire tout de même d'Intel pour brider certaines fonctionnalités du processeur au travers de l'association avec le chipset. Seules les cartes mères basées sur des chipsets X370/X300/B350 permettront ainsi l'overclocking, et seules celles utilisant un X370/X300 permettront de dissocier les 16 lignes PCIe Gen3 de Ryzen en 2 groupes de 8 lignes PCIe Gen3 afin de profiter du CrossFire ou du SLI.
