Un (dernier ?) retard pour la HBM2 SK Hynix

Tags : GDDR5; GDDR6; HBM2; SK Hynix;
Publié le 16/05/2017 à 22:26 par Marc Prieur

SK Hynix a mis à jour en début de mois son catalogue de mémoire , avec quelques informations concernant la HBM2 et la GDDR6. Comme lors de la mise à jour de janvier la HBM2 n'est plus annoncée qu'en version 1,6 Gbps soit 204,8 Go /s par module de 4 Go 1024-bit. A l'époque la disponibilité était annoncée pour le premier trimestre, il est désormais fait mention de ce second trimestre, ce qui n'a peut-être pas aidé le calendrier du lancement de Vega. Rappelons qu'en juillet dernier, SK Hynix prévoyait une disponibilité de sa HBM2 pour le troisième trimestre 2016 !

La GDDR6 annoncée il y a peu par le constructeur est présente, mais alors que le communiqué d'avril faisait état d'un débit de 16 Gbps il n'est cette-fois question que de versions 14 et 12 Gbps. La tension est de 1,35V, comme les GDDR5 jusqu'à 6 Gbps alors que celles allant jusqu'à 8 sont à 1,55V chez les constructeur. La disponibilité de ces puces 1 Go 32-bit est annoncée pour fin 2017. En avril SK Hynix précisait que sa GDDR6 16 Gbps serait produite pour un lancement de GPU prévu début 2018.

La bande passante finale dépend bien entendu du nombre de puces utilisés. En HBM2, si on utilise 2 modules comme sur Vega on atteint 409,6 Go/s, le double si on peut se permettre comme sur un GV100 d'aller jusqu'à 4 modules. En GDDR6 14 Gbps, avec un bus 256-bit et 8 puces on atteint 448 Go/s, et 672 Go/s avec 12 puces en 384-bit. La bande passante n'est bien entendu pas le seul critère à prendre en compte puisqu'au-delà de son encombrement réduit la HBM est censée être moins énergivore à même débit.

Enfin la GDDR5 ne semble pas avoir dit son dernier mot chez SK Hynix des puces 9 et 10 Gbps sont annoncés dans ce catalogue pour le quatrième trimestre. On reste toutefois sous la vitesse de la GDDR5X Micron utilisée sur les GTX 1080 Ti et certaines GTX 1080 qui est à 11 Gbps.

GDC: Nvidia va proposer des GTX 1080 et 1060 OC

Publié le 01/03/2017 à 05:01 par Damien Triolet

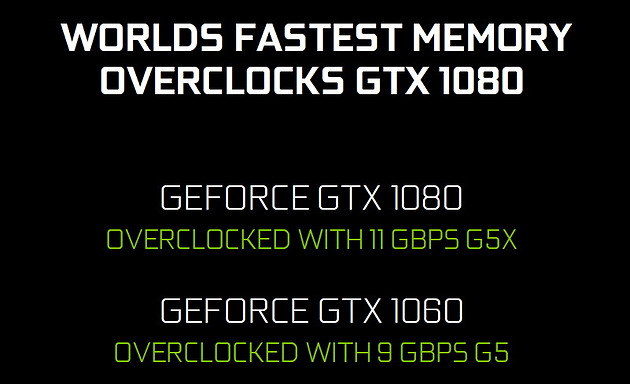

Nvidia va proposer à ses partenaires des versions OC de ses kits GPU et mémoire pour les GTX 1080 et GTX 1060 qu'ils conçoivent. Si les GPU seront identiques, ils seront associés à de la mémoire plus rapide.

La GeForce GTX 1080 8 Go OC profitera de la nouvelle GDDR5X 11 Gbps de Micron pour un gain de 10% au niveau de la bande passante mémoire. Du côté de la GeForce GTX 1060 6 Go OC, la mémoire GDDR5 passera de 8 Gbps à 9 Gbps. Aucune indication tarifaire ne nous a été donnée.

A voir bien entendu ce que feront les partenaires de ces nouvelles sous-déclinaisons et s'ils les réserveront à leurs versions OC les plus chères ou s'ils essayeront de les généraliser. Il sera également intéressant d'observer sur la marge d'overclocking, très élevée actuellement, progressera ou s'il s'agit uniquement de pouvoir proposer une certification à une fréquence légèrement supérieure.

Nouveaux BIOS pour les GTX 1070 Micron

Publié le 28/10/2016 à 14:51 par Guillaume Louel

Depuis quelques semaines, certains possesseurs de GTX 1070 se sont plaints de problèmes en cas d'overclocking mémoire, comme des crashs en entrée ou sortie de jeu. En pratique, le problème apparaît lorsque la tension de la mémoire change rapidement (passage des fréquences idle aux fréquences 3D et inversement).

Le problème a été isolé plus spécifiquement aux cartes équipées de mémoire GDDR5 Micron (on retrouve à la fois de la GDDR5 Samsung et de la Micron sur les 1070), mais ne semble pas forcément toucher tous les modèles ou toutes les marques de la même manière. Le design des VRM mémoires faisant éventuellement la différence d'un constructeur à l'autre.

Certaines solutions ont été trouvées pour contourner le problème, comme forcer une tension minimale plus élevée pour la GDDR5 via un outil d'overclocking (plus de détails sur ce lien  pour les intéressés).

Pour corriger définitivement le problème, les constructeurs proposent tour à tour de nouveaux BIOS pour leurs cartes qui en règle général améliorent la stabilité en overclocking pour leurs utilisateurs. Si vous avez rencontré ce type de problèmes, vous pouvez vous reporter sur les pages suivantes pour les constructeurs en question (il faudra en général aller sur la page correspondant à votre modèle, puis choisir support pour télécharger le BIOS) :

Gigabyte et Zotac ont indiqué à nos confrères de ComputerBase  qu'ils proposeraient également des BIOS dans les jours à venir, MSI de son côté a indiqué à Guru3D  travailler également sur de nouveaux BIOS.

Inno3D, KFA2 et PNY n'ont pas pour l'instant de nouveau BIOS disponibles pour leurs cartes.

La HBM 128 Go /s fait bien 1 Go, quid d'AMD Fiji ? MAJ

Tags : AMD; Fiji; GDDR5; HBM; SK Hynix;
Publié le 23/02/2015 à 23:57 par Marc Prieur

Ce contenu a été actualisé le 23/02/2015 après une première publication le 20/02/2015

Depuis le troisième trimestre 2014, le catalogue mémoire SK Hynix fait mention de mémoire HBM (High Bandwith Memory). La dernière version  de ce catalogue corrige une erreur qui était présente jusqu'alors, la capacité de cette puce HBM est bien de 1 Go et non 1 Gb (soit 128 Mo).


Pour rappel ce type de mémoire est composé d'un die logique de contrôleurs mémoire ainsi que de multiples dies de mémoire, ici 4, le tout étant relié les uns aux autres par des TSV (Through Silicon Vias), littéralement de petits trous dans les puces pour laisser passer des fils afin de connecter les dies entre eux.

L'avantage de la HBM se situe au niveau de la bande passante sur une même puce du fait d'un bus externe très large de 1024-bit. Malgré une vitesse de seulement 1 GT/s, cela permet à la H5VR8GESM4R-20C d'atteindre 128 Go /s. A titre de comparaison, une puce GDDR5 à 8 GT/s en 32-bit atteint 32 Go /s, mais sur les cartes graphiques plusieurs puces sont adressées en parallèle sur un bus de 128 à 512-bit, ce qui permet d'atteindre en théorie jusqu'à 512 Go /s.

Si la HBM Hynix est affichée depuis le troisième trimestre 2014 comme disponible sur son catalogue, il s'agit de plus probablement d'une erreur puisque dans une présentation datée d'octobre ce dernier indiquait avoir débuté l'échantillonnage pour qualification auprès de ses clients en septembre 2014 avec une production en volume lancée au premier trimestre 2015.

Les rumeurs vont bon train sur Internet concernant l'utilisation de HBM par le prochain GPU haut de gamme d'AMD, Fiji, dont on attend l'arrivée pour la mi-2015. Celles-ci ont parfois tendance à s'auto-alimenter comme c'est souvent le cas sur le net, autant faire un point sur le sujet. En premier lieu elles ont eu pour source le fait que la HBM est un standard JEDEC initialement co-développé par AMD et SK Hynix, AMD ayant été historiquement très actif dans dans le domaine de la mémoire graphique et d'ailleurs le premier à utiliser la GDDR5, et que la production en volume de la première génération est donc imminente chez SK Hynix. S'ajoute à ceci quelques rapports Sandra (certains datant d'Octobre ) mentionnant un GPU à 64 CU et bus 4096-bit. Enfin en début d'année 2015 un ingénieur AMD avait indiqué sur sa fiche LinkedIn qu'il avait participé au développement d'un GPU 300W "2.5D" utilisant de la HBM et un silicon interposer.

Ce faisceau d'indice qui grossit est-il suffisant pour envisager l'utilisation de HBM dès Fiji avec certitude ? Pas complètement. Tout d'abord, AMD est loin d'avoir utilisé toutes les capacités de la GDDR5 jusqu'alors puisqu'il ne fait appel qu'à de la GDDR5 à 5 GT/s sur les R9 290X. Avant de partir sur la HBM, il dispose donc d'une marge de manœuvre côté bande passante en conservant un bus 512-bit GDDR5, avec de la mémoire pouvant être 40% plus rapide en configuration 4 Go (16x256 Mo à 7 GT/s) et 60% plus rapide en 8 Go (16x512 Mo à 8 GT/s). Au mieux on pourrait ainsi atteindre 8 Go à 512 Go /s.

Si cette première génération de puces HBM est une étape importante, la combinaison de sa capacité et de son débit fait que son utilisation sur un GPU haut de gamme ne semble pas être si pertinente qu'elle peut y paraître au premier abord. Les rumeurs font ainsi état d'un énorme bus 4096-bit sur Fiji, mais cela ne permettrais finalement "que" d'adresser 4 puces HBM en parallèle et d'atteindre donc une capacité de 4 Go à une vitesse de... 512 Go /s. Quel est l'intérêt de partir sur une technologie qui en est encore à ses débuts, avec les surcoûts et risques que cela induit, si la bande passante n'augmente pas alors que la mémoire vidéo est bloquée à 4 Go, ce qui peut poser des problèmes notamment pour une déclinaison FirePro ?

L'efficacité énergétique de cette HBM de 1ère génération est supérieure à celle de la GDDR5 pour une telle bande passante, mais il n'est pas certain que ce soit un avantage décisif par rapport à la gourmandise d'un GPU haut de gamme. Les watts de gagnés au niveau des contrôleurs mémoire pourront être utilisés pour pousser plus loin le reste du GPU, mais en contrepartie les puces mémoire seront positionnées au niveau du packaging GPU ce qui va complexifier le refroidissement du tout. Est-ce pour cette raison, en sus des 300W mentionnés plus haut, que AMD envisagerais selon la rumeur de faire appel à un watercooling AIO pour Fiji ?

D'autres bruits de couloir font par ailleurs état d'une exclusivité d'AMD sur la HBM auprès de SK Hynix sur cette première génération, et il est possible que AMD souhaite dans tous les cas l'utiliser ne serait-ce que pour l'aspect marketing, voire soit obligé contractuellement d'acheter la HBM de 1ère génération à SK Hynix.


C'est surtout la seconde génération de HBM qui devrait s'imposer sans discussion possible sur les GPU haut de gamme. Les débits seront alors doublés, avec 256 Go /s par puce, et les capacités atteindront 4 et même 8 Go par puce... multipliez par 4 et les chiffres font rêver ! Alors que la GDDR5 pourrait suffire pour les GPU haut de gamme de 2015 si elle est pleinement exploitée, la HBM deviendra par contre essentielle pour tirer pleinement parti du saut de puissance attendu en 2016 avec l'arrivée du 14nm.

Une utilisation de la HBM de 1ère génération par Fiji est bien entendu possible, mais dans ce cas nous sommes impatients de savoir ce qui le justifiera par rapport à la GDDR5. Quoi qu'il en soit nous préférons ne pas avoir d'attente particulière côté mémoire et être agréablement surpris, par exemple avec une HBM qui serait plus rapide que ce qu'annonce Hynix à son catalogue (un des rapports Sandra parle de "1.25 GHz"), qu'être "déçus" si finalement Fiji se "contentait" de GDDR5... même si ce sont bien entendu les performances finales qui importent !

GDDR5 1 Go et 8 Gbps chez Samsung

Tags : GDDR5; Samsung;
Publié le 15/01/2015 à 11:17 par Marc Prieur

Samsung vient de lancer la production en volume d'une nouvelle puce mémoire GDDR5 de 1 Go, la K4G80325FB-HC25. Gravée en 20nm, elle offre une capacité doublée par rapport aux versions précédentes.


La vitesse est également au rendez-vous puisque comme chez Hynix, mais sur des puces de 512 Mo, la puce fonctionne à 8 Gbps. Interfacée en 32 bits chaque puce offre une bande passante de 32 Go /s. En plaçant 8 de ces puces sur un bus 256 bits on obtiendra donc 8 Go de mémoire vidéo à 256 Go /s, et on peut même envisager sur un bus 512 bits 16 Go à 512 Go /s.

Jusqu'alors les GDDR5 les plus rapides utilisées sur des GPU sont à 7 Gbps (GTX 970/980), le gain est donc de 14%.
