DirectX 12 supportera un mix de GPU

Publié le 02/05/2015 à 04:51 par
Imprimer

Microsoft avait réservé pour sa conférence Build 2015 les détails concernant une énième nouvelle fonctionnalité de Direct3D 12 : le support explicite du multi-GPU. Il ouvre en théorie la voie aux combinaisons de tous types de GPU, y compris de marques différentes, mais la pratique ne sera pas aussi simple.

Direct3D 12, la composante graphique du prochain DirectX, supportera plusieurs modes de multi-GPU (multiadapter). Le premier est un mode de multi-GPU implicite, similaire à ce qui est utilisé actuellement par AMD et Nvidia sous Direct3D 11 ou OpenGL pour supporter le CrossFire et le SLI. Avec ce mode, les développeurs n'ont pas trop à se soucier du multi-GPU, les pilotes se chargeant de son support de façon à peu près transparente, même s'ils doivent faire en sorte qu'il n'y ait pas de dépendance entre les images, puisqu'il s'agit en général d'un rendu des images en alternance (AFR).

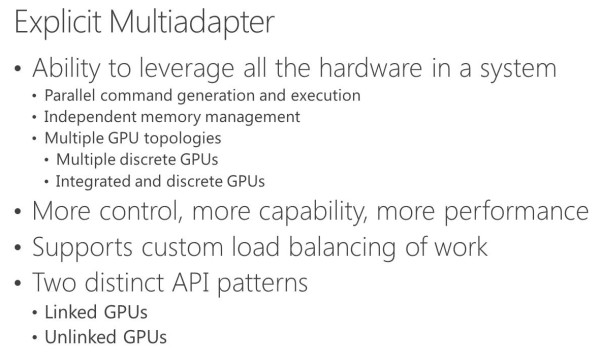

La nouveauté c'est le support du mode multi-GPU explicite, ou plutôt des modes explicites. Dans ces cas de figures, le contrôle du multi-GPU revient aux développeurs qui pourront en faire à peu près tout ce qu'ils veulent. Ce support est basé sur l'extension de la gestion par Direct3D de différents moteurs pour piloter un GPU (graphics, compute, copy), fonctionnalité qui permet pour rappel de profiter du parallélisme entre différents types de tâches, comme expliqué ici. En multi-GPU explicite, ces différents moteurs seront exposés pour chaque GPU.

A partir de là, deux sous modes peuvent être exploités. Le multi-GPU explicite lié (linked) est proche des CrossFire et SLI actuels (il en exploite le moteur de composition), si ce n'est que les développeurs prennent le contrôle. L'ensemble est vu comme un seul gros GPU qui dispose de plus de moteurs de types graphics, compute et copy. Ce mode pourrait par exemple permettre de supporter plus facilement un rendu de type AFR malgré certaines dépendances entre images. Microsoft n'est pas rentré dans les détails à ce niveau et s'est contenté d'indiquer qu'ils seraient communiqués plus tard. Nous ne savons pas non plus si AMD et Nvidia conserveront la mains sur les combinaisons supportées (par exemple 2 GTX 980 et pas GTX 980 + GTX 970).

Enfin, le multi-GPU explicite non-lié (unlinked) est le mode qui autorise tout type de combinaisons de GPU. Direct3D 12 est très flexible et permet aux développeurs de gérer les synchronisations entre GPU, leurs mémoires respectives, des buffers distincts ou partagés, les transferts entre GPU… Bref de quoi faire à peu près tout ce qui peut leur passer par la tête pour exploiter tous les GPU du système.

De quoi imaginer la combinaison d'une GeForce avec une Radeon ? Oui et non. C'est théoriquement possible, mais en pratique différents problèmes vont se poser, que ce soit en termes de performances via les optimisations spécifiques des pilotes, ou en termes de qualité avec de petites différences dans le rendu des images (notamment au niveau du filtrage des textures ou de l'antialiasing) qui vont entraîner un clignotement. Des modes de types AFR ou SFR avec un mix de GPU ne sont donc pas réalistes, tout du moins pour l'instant.

Rappelons cependant que dans la documentation de Mantle, nous avons pu découvrir qu'AMD avait prévu un mécanisme pour demander à ses cartes graphiques de rentrer dans un mode "neutre" en terme de qualité de manière à uniformiser le rendu autant que possible entre des GPU Radeon différents. Dans le futur ce principe pourrait être étendu à Intel et Nvidia, mais mettre tout le monde d'accord ne sera pas simple, d'autant plus que l'intérêt commercial sera limité.

Dans l'immédiat, l'utilisation réaliste du multi-GPU explicite non-lié est différente. Il s'agit plutôt de faire traiter par chaque GPU différentes étapes du rendu, ce qui évite tout souci de qualité et de clignotement. C'est d'ailleurs ce qu'a choisi d'illustrer Microsoft qui a pour l'occasion modifié quelque peu l'Unreal Engine 4 de manière à déporter certaines tâches d'une carte graphique Nvidia vers un GPU intégré Intel.


Dans cette démonstration, le plus gros du rendu est traité par la carte graphique mais la fin du post processing est traitée par le GPU Intel qui se charge ensuite de l'affichage. Travailler de la sorte au niveau du post processing permet d'exploiter toute la puissance de calcul disponible en minimisant les échanges de données via le bus PCI Express puisqu'il suffit en gros de transférer le frame buffer et le Z-Buffer.

Choisir où scinder le rendu est essentiel pour s'assurer qu'il y ait bel et bien un gain de performances. Microsoft explique à ce sujet avoir fait en sorte que le GPU intégré prenne toujours moins de temps à faire son travail que la carte graphique. Celle-ci reçoit un coup de boost mais reste l'élément qui définit les performances.

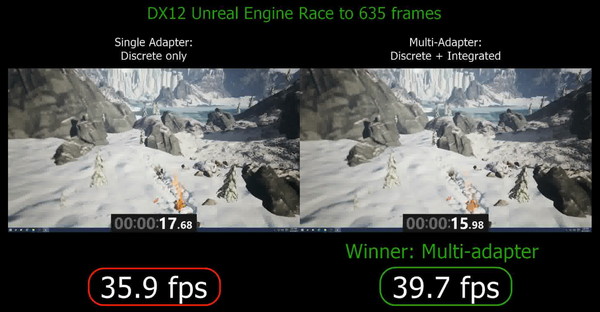

Plus spécifiquement, l'opération permet de passer de 35.9 à 39.7 fps, soit un gain de 10%. En observant de plus près cet exemple, il apparaît que le GPU intégré prend beaucoup plus de temps pour traiter la partie finale du post processing que la carte graphique, mais ce dernier n'ayant rien d'autre à faire, cela permet un gain de performances. C'est probablement surtout vrai pour les GPU d'entrée voire de milieu de gamme (Microsoft ne précise pas la configuration) alors qu'il serait peut-être contreproductif de vouloir aider une GeForce GTX Titan X avec un GPU intégré.

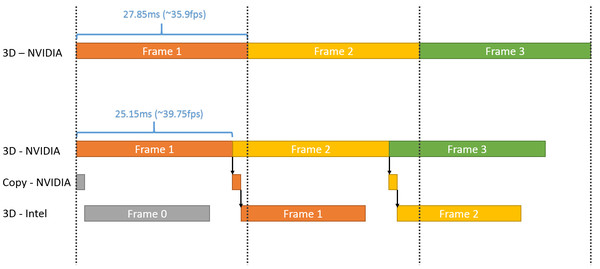

Par contre, il y a un désavantage évident à cette technique qui apparaît sur ce graphique : elle augmente la latence. Dans l'exemple de Microsoft, la partie de la latence liée au rendu passe de 28ms à plus ou moins 45ms quand le GPU intégré entre en action. Suivant le mode d'affichage, cela peut correspondre à l'ajout de l'équivalent d'une image de latence, ce qui ne plaira pas aux joueurs exigeants sur ce point.

Du coup est-ce bien utile pour les développeurs de jeux vidéo d'essayer de proposer ce type d'optimisations ? Une démonstration telle que celle de Microsoft est relativement facile à mettre en place grâce à Direct3D 12, mais dans la pratique, sur PC, il y a un nombre énorme de combinaisons possibles à prendre en compte pour que l'opération ne soit pas contre-productive. Et mettre en place un système de load balancing automatique dans les moteurs est loin d'être simple, même si ce n'est pas impossible.

Dans l'immédiat, il nous semble donc probable que cette possibilité de mélanger différents types de GPU reste avant tout dans la zone d'expérimentation pour les développeurs de jeux vidéo, même si les gros moteurs graphiques pourraient la supporter rapidement. Un peu plus tard, la première utilisation commerciale pourrait concerner certains PC d'entrée de gamme. Nous pensons par exemple aux plateformes Dual Graphics d'AMD (APU + GPU) ou encore aux portables Optimus de Nvidia (GeForce associée à un GPU Intel). Avec un petit effort de la part des développeurs de jeux vidéo, AMD et Nvidia pourraient prendre le relais avec des profils adaptés pour booster certaines de leurs plateformes.

Vous pourrez retrouver ci-dessous l'ensemble des slides de la présentation de Microsoft effectuée lors de la Build 2015 (section multiadapter à partir de la page 11) :
