Gigabyte GA-X79S-UD5, LGA 2011 avec C606

Tags : Gigabyte; LGA 2011; Xeon;
Publié le 09/03/2012 à 15:14 par
Imprimer

Gigabyte va profiter de la sortie des Xeon E5 et des chipsets Intel C600 pour proposer une nouvelle carte LGA 2011 dénommée GA-X79S-UD5.


Contrairement à ce que son nom laisse penser, cette carte n'utilise pas un X79 Express mais un Intel C606. Cette version de la puce Patsburg propose donc la Storage Controller Unit additionnelle ce qui permet d'avoir, en sus des 2 SATA 6G et 4 SATA 3G par défaut, 8 ports SATA/SAS 3G supplémentaires. Afin de garantir de bonnes performances cette SCU est interconnectée en PCI-Express x4 Gen3 au CPU (4 Go /s dans chaque sens), le lien DMI à 2 Go /s entre chipset et CPU n'étant pas suffisant à lui seul.

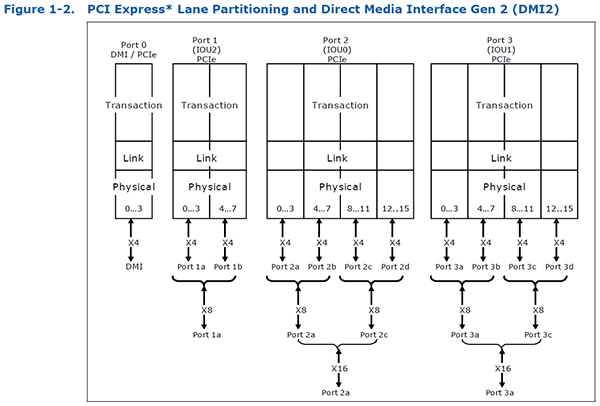

Bizarrement nos confrères de VR-Zone  indiquent que ses 8 ports additionnels ne seraient pas fonctionnels avec un Core i7, le lien x4 supplémentaire utilisé pour connecter la SCU au CPU n'étant disponible que sur les Xeon. Après vérification dans le datasheet des Xeon E5 et des Core i7 LGA 2011, les deux processeurs supportent exactement la même configuration au niveau des PCI-Express 3.0 (40 lignes très flexibles, allant de 2x16+1x8 à 10x4 en passant par 5x8) et il s'agit donc probablement d'une erreur de nos confrères : si limitation il y a elle n'est pas de ce fait. La carte sera compatible avec les Xeon comme les i7, et les bios du reste de la gamme X79 seront mis à jour pour pouvoir accueillir les Xeon.


En dehors de ça la carte dispose de 8 DIMM DDR3 et de 5 slots PCI-Express x16. Deux sont câblés en x4, dont un sur le C606 en Gen2, alors que trois sont en x16/x0/x16 ou x16/x8/x8 en Gen3. 6 ports USB 3.0 dont deux façades sont intégrés, a priori par des contrôleurs VIA VLI, alors qu'une puce ITE gère le PCI pour un slot ainsi qu'une puce FireWire VIA VT6308P. Le réseau gigabit et l'audio sont de la partie sans que l'on sache via quelles puces. La carte devrait être accompagnée d'une carte fille Wi-Fi 802.11n et Bluetooth 4.0, mais avec 3 cartes double slot elle ne pourra pas être utilisée. Malheureusement la date de lancement et le prix ne sont pas encore connus.
