Z77 Express : 10 cartes pour Gigabyte aussi

Publié le 07/03/2012 à 17:26 par
Imprimer

Comme ASUS, Gigabyte va dès le lancement du chipset Z77 Express le 8 avril prochain proposer pas moins de 10 cartes ATX et mATX. Comme chez ASUS toutes les spécifications ne sont pas encore connues, néanmoins nous avons compilé dans un tableau ce qui l'était :


Il faut rajouter à cela que toutes les cartes ATX proposeront un port mSATA destiné à accueillir un petit SSD pouvant être utilisé comme cache pour un disque dur via la technologie Intel Smart Response Technology.


Le modèle le plus haut de gamme est donc la G1.Sniper 3, qui se distingue par un étage d'alimentation processeur très musclé, 4 ports PCI-Express 3.0 fonctionnant en 2x16 avec deux cartes ou 4x8 avec quatre à l'aide d'un switch additionnel. La carte embarque également une solution audio Creative Sound Core 3D et deux puces pour le réseau, une Intel et une Killer E2200. Il faut rajouter à ceci un total de 10 USB 3.0 (mais les 4 sont gérés par le Z77, avec 2 ports qui en font 8 via des hubs VIA) et 6 SATA 6G (dont 2 gérés par le Z77) et la gestion du FireWire pour atteindre un niveau de fonctionnalité très élevé.

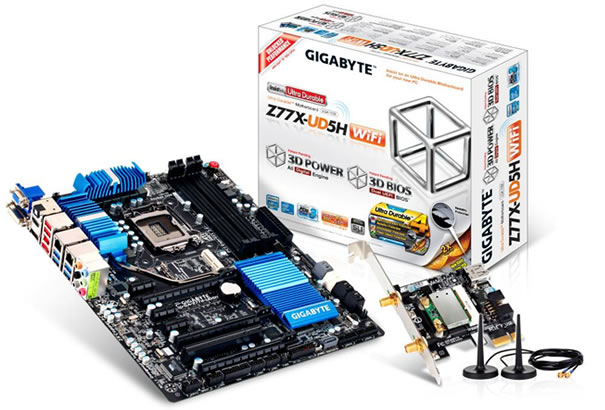

La GA-Z77X-UD5H reprend le même nombre de phases mais le nombre de ports PCI-E x16 retombe à 3 dont seulement 2 sont reliés aux lignes PCI-E du CPU. La partie audio est une puce HD Audio Realtek ALC898 associée à la suite logicielle X-Fi MBII. Deux puces réseau Gigabit Intel et Atheros, alors que les 10 USB 3.0 (toujours gérés par le Z77 et les hubs VIA), les 6 SATA 6G (dont un en eSATA) et le FireWire sont toujours de la partie. L'UD5H pourra être fournie en option avec une carte PCI-Express x1 Wi-Fi 802.11n et Bluetooth 4.0.


Si l'UD3H conserve cette faculté, elle dispose d'un étage d'alimentation deux fois moins fournis en phase côté CPU. On passe de 2 à 1 réseau Gigabit (l'Atheros), de 10 à 8 USB 3.0 (mais cette fois les 4 ports en sus de l'Intel sont gérés nativement par une puce VIA VL800), on ne conserve que les 2 SATA 6G Intel au profit de 2 eSATA 6G et le FireWire n'est plus de la partie, ce qui couvrira tout de même une bonne partie des usages. Le codec HD Audio est désormais un VIA VT2021.

A partir de la GA-Z77X-D3H on passe à un PCB moins onéreux avec des pistes en cuivres épaisse de 0,035mm, contre 0,070ms sur les modèles supérieurs. Le DisplayPort passe également à la trappe, ce qui n'est pas une grosse perte, idem pour les deux eSATA 6G qui se transforment en 2 SATA 6G additionnels.

Plus bas dans la gamme la GA-Z77-D3H dispose d'un étage d'alimentation plus léger et ne dispose plus que d'un port x16 réellement utilisable pour un GPU (connecté aux lignes du CPU) pour 6 USB 3.0 et 4 SATA 6G. Sur la GA-Z77-DS3H on passe à 4 USB 3 et on perds encore des phases, alors que la GA-Z77P-D3 économise sur les sorties graphiques de l'IGP avec seulement le HDMI.

Côté Micro ATX Gigabyte proposera 3 modèles avec pour commencer la G1.Sniper M3. Comme le modèle ATX elle utilise la puce son Sound Core 3D, par contre le réseau et confié à une seule puce Intel. La carte dispose de 3 PCI-E x16 dont 2 reliés au CPU. Suivent ensuite les GA-Z77MX-D3H et GA-Z77M-D3H.

Comme chez ASUS le Z75 semble boudé par Gigabyte, ce qui simplifiera la compréhension de la gamme au profit d'Intel qui vends le Z77 plus cher alors qu'il ne propose pas des fonctions essentielles (SRT et gestion du PCI-Express en x8/x4/x4).
