IBM va produire l'Hybrid Memory Cube

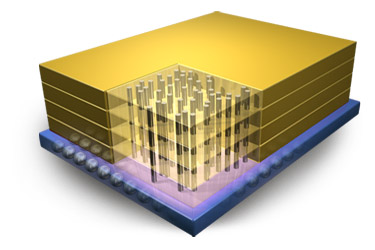

Micron vient d'annoncer qu'il allait faire fabriquer par IBM sa mémoire Hybrid Memory Cube. La gravure se fera dans l'usine IBM de East Fishkill située dans l'état de New-York avec un process 32nm HKGM. L'Hybrid Memory Cube est composée d'une couche logique qui est interconnectée à empilement de plusieurs die mémoire via le TSV (Through Silicon Via).

Cette technologie permet de relier plusieurs die entre eux via des connexions verticales qui passent donc au travers même des die. Cette verticalité permet de réduire drastiquement la longueur des connexions, ce qui permet entre autre d'améliorer la vitesse, d'abaisser la consommation et de réduire la taille du packaging.

Les débits atteints par une mémoire HMC sont très élevés puisqu'une puce de 512 Mo atteindrait les 128 Go /s soit 10 fois la bande passante de la DDR3-1600. Avec 8 watts la consommation rapportée à la bande passante est également en baisse, mais elle est en hausse si on la rapporte à la capacité.


Pour le moment la HMC devrait être assez chère et réservée à des applications industrielles. A terme on peut penser que ce type de mémoire pourrait être utilisé dans des produits plus grand public, afin par exemple de servir de mémoire locale pour un APU.
