Comparatif de cartes mères Intel i815E

Publié le 26/08/2000 par
Imprimer

Le test

Nous avons comparé les cartes mères suivantes :

- ABIT SE6
- ASUSTeK CUSL2
- Giga byte GA-6OXM7E
- MSI 815E Pro (MS-6337)

Lors de nos tests toutes les cartes se sont très bien comportées, notamment lors de l’utilisation de pas moins de 5 cartes PCI (Realtek 8029AS, Adaptec 2940UW, Sound Blaster Live, Real Magic Hollywood Plus, 3Com 3C905B-TX). En effet toutes les cartes mères permettent de forcer l´assignation des IRQ aux slots PCI. Il faudra néanmoins jongler avec les ports Com, parallèle et USB pour récupérer un maximum d’IRQ si vous utiliser les slots PCI 4, 5 et 6 - tout en vérifiant que vos cartes supportent le partage d’IRQ.

Tous nos tests ont été effectués sous Win98SE fraîchement installé avec les derniers pilotes Intel (http://support.intel.com/support/chipsets/driver.htm) pour l´i815E. Les tests ont été effectués sur cette configuration :

  • Pentium III 700 E et 667 EB
  • Ventilateur Titan M1AB
  • 128 Mo de SDRAM PC 150 Cas 3 et 128 Mo de SDRAM PC 133 Cas 3
  • Hercules GeForce 2 MX, drivers Detonator 3 (6.18)
  • Disque dur Quantum Fireball KX 20 Go
  • Lecteur de DVD Rom Creative 5240
  • Windows 98 SE
  • Derniers bios disponibles au 23 août
  • Derniers drivers Intel disponibles au 23 août.

ASUSTeK CUSL2


Constructeur : ASUSTeK
Modèle : CUSL2
Site Web : www.asus.com
Chipset : GMCH 82815 et ICH2 82801BA
Slots d’extensions AGP/PCI/ISA/CNR : 1/6/0/2
Connecteurs Audio : non
Connecteur CPU : Socket370
Connecteur WOL : oui
Sockets DIMM : 3
Connecteurs Ventilateurs : 3
Jumperless : oui et non (au choix)
Monitoring (CPU) : oui (oui)
Bios ACPI : oui
Gestion APM : Suspend mode (s3) suspend to ram
Attribution des IRQ au Slot PCI : oui
Désactivation de l’USB : oui
Prix : 1450 francs

cmi815e_dualcnr.jpg (23113 octets)La CUSL2 est donc le nouveau fer de lance de la gamme ASUSTeK. Elle comprend 6 ports PCI, un port AGP et deux connecteurs CNR. Pourquoi deux ? Asus propose en fait la possibilité de mettre à la fois un CNR pour les ports audio et un CNR pour le réseau. En effet la CUSL2 est la seule carte de ce comparatif à ne pas disposer de connecteurs audio directement intégrés. Le dernier port PCI a donc été affiné pour pouvoir placer les 2 connecteurs CNR de chaque côtés.

Le port AGP est au format Pro. Entièrement compatible avec les cartes au format AGP standard, ce port fournit une puissance électrique supérieure aux quelques cartes vidéos l´utilisant. Mais l’AGP Pro pourrait bien avoir une utilité dans un avenir proche puisque certaines cartes GeForce 2 utilisent déjà ce format pour éviter les problèmes électriques. De plus avec l’augmentation des fréquences des processeurs graphiques et la multiplication de ces processeurs, il est possible que l’AGP Pro se répande l’année prochaine.

Coté design, c´est presque parfait si l´on omet la présence de condensateurs légèrement trop proches du Socket qui peuvent parfois gêner l´utilisation de gros ventilateurs. Ainsi, notre Titan est rentré avec quelques difficultés. Mais en poussant peu les condos ça rentre !

La carte dispose de tous les connecteurs possibles et imaginables, que ce soit les connecteurs Wake On Lan ou encore le connecteur Wake On Ring pour le modem. C’est toujours une puce d’origine ASUS qui assure le monitoring Hardware avec l’aide du logiciel PC Probe. Autre connecteur, celui qui permet d’ajouter à la carte vidéo intégré une sortie TV ou une sortie DVI pour les écrans numériques. Il faut d’ailleurs savoir qu’il est possible de faire du multi-écrans en rajoutant une carte vidéo PCI. Cela n´est bien sur pas possible avec une carte AGP, le chip graphique de l´i815 étant désactivé lorsqu´on plug une carte graphique AGP.

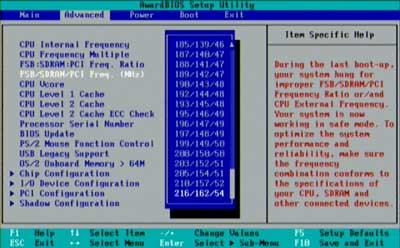

Coté bios, c’est toujours le bios Award Medallion 6.0 qui équipe cette carte, et il faut reconnaître qu’il est beaucoup plus explicite que les bios classiques. Pour le réglages des fréquences, on peut soit utiliser le mode JumperLess soit les régler avec un Dip switch qui propose alors un choix de fréquences plus restreint.

Voilà les fréquence disponible en mode JumperLess :

Fréquence FSB/SDRAM/PCI de 66/100/33 à 97/145/48 par pas de 1 Mhz.
Fréquence FSB/SDRAM/PCI de 100/100/33 à 132/132/44 par pas de 1 Mhz hormis passage 100 à 102 Mhz.
Fréquence FSB/SDRAM/PCI de 133/133/33 à 166/166/41 avec 26 intermédiaires.
Fréquence FSB/SDRAM/PCI de 133/100/33 à 216/162/54 par pas de 1 Mhz hormis passage 133 à 135 Mhz.


Comme on peut le constater c’est la seule carte à proposer des fréquences de bus processeur supérieures à 166 Mhz, ce qui peut laisser envisager des fréquences mémoire et processeur époustouflantes pour l´overclocking.

La fonction LiveBios fonctionne correctement et il est possible de mettre à jour le bios directement par le Net. Coté bundle, Asus fournit outre les nappes FDD et IDE (1 Ultra DMA 33 et 1 Ultra DMA66/100) et le connecteur com2 supplémentaire, 3 connecteurs USB supplémentaires soit un total de 5 connecteurs

La CUSL2 est une carte presque parfaite. Elle offre les meilleures capacités d’overclocking et a mes yeux le meilleur bios. C’est effectivement la plus chère de ce comparatif mais elle offre le niveau d’équipement le plus complet.
