USB-C aussi pour le Thunderbolt 3

Publié le 02/06/2015 à 16:00 par
Imprimer

En marge du Computex, Intel a annoncé que la prochaine version de sa norme propriétaire Thunderbolt (version 3) utilisera un connecteur que l'on connait bien : l'USB Type-C. Pour rappel, l'USB Type-C est un nouveau type de connecteur USB qui a la particularité d'être réversible.

Introduit au milieu de l'USB 3.1 (voir notre article), le connecteur Type-C est vu par ses concepteurs de l'USB-IF comme le futur connecteur unique de nos machines. Pour cela, les câbles et connecteurs sont très polyvalents, taillés pour le futur en termes de bande passante (ils permettent de transférer jusque 40 Gb/s via quatre canaux 10 Gb/s unidirectionnels indépendants, quand l'USB 3.1 n'en requiert que 20 au maximum) et déportent la question de « qui fait quoi » du matériel (des formes de connecteurs différentes qui ne rentrent pas partout) au logiciel (via une négociation de protocole).

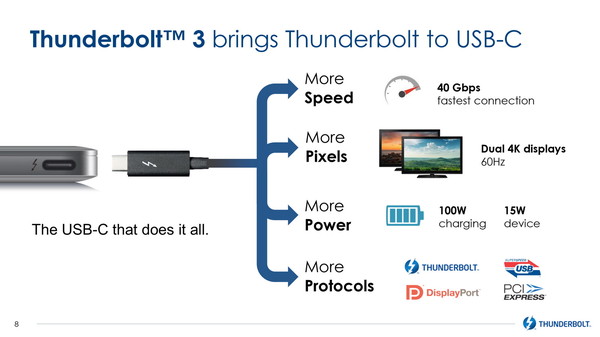

Un slide pour le moins curieux ou Intel mélange des débits dans un sens dans le cas de l'USB 3.0 et 3.1, et des débits dans les deux sens pour Thunderbolt 2 et 3

Cet aspect universel se traduit en pratique par la capacité de l'USB Type-C de servir pour alimenter les périphériques (dans les deux sens) via l'USB Power Delivery, mais aussi de faire transiter d'autres choses que l'USB, comme par exemple des signaux vidéos. Ainsi, on a vu en septembre dernier l'annonce de DisplayPort qui utilisera lui aussi l'USB Type-C à l'avenir. Dans le cas de DisplayPort, on peut ainsi utiliser les quatre canaux présents dans les connecteurs Type-C, ou n'en utiliser que deux par exemple pour faire transiter en parallèle un signal USB.


L'annonce d'Intel aujourd'hui doit être vue dans la lignée de celle de DisplayPort même si tous ces standards sont interconnectés. De manière simple, Thunderbolt est un protocole qui permet de déporter des lignes PCI Express d'un endroit vers un autre. Intel n'avait pas simplifié les choses en utilisant (sans prévenir au préalable VESA) le connecteur Mini-DP pour ses versions précédentes de Thunderbolt. Un manque de courtoisie qui avait déplu aussi bien à VESA qu'a l'USB-IF qui ont trouvé avec l'USB Type-C une solution simple : autoriser des protocoles alternatifs pour rendre le standard extensible tout en gardant un contrôle sur ce qui se passe. En pratique, Thunderbolt 3 ne fait « que » ajouter le transfert de données PCI Express à l'USB Type-C via « l'alternate mode » autorisé cette fois ci explicitement par l'USB-IF.

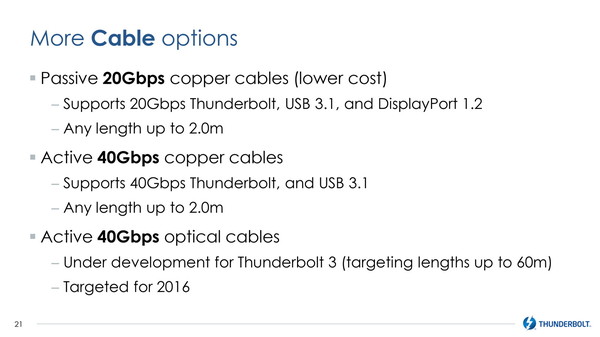

Techniquement Intel utilisera dans un premier temps des câbles passifs limitant son débit à 20 Gb/s (total), des câbles actifs seront requis pour atteindre les 40 Gb/s, on l'imagine en utilisant cette fois ci les quatre canaux de données 10 Gb/s présents dans le connecteur (à la manière de ce que fait DisplayPort). La présentation d'Intel n'est cependant pas très claire sur la raison de la nécessité d'utiliser des câbles actifs dans ce cas, DisplayPort utilise déjà les quatre canaux de données des câbles Type-C avec des câbles passifs pour rappel. L'utilisation de câbles actifs qui plus est supprimera la possibilité de faire transiter des données DisplayPort mais garde, l'USB-IF l'y oblige, la possibilité de faire transiter l'USB 3.1. Un flou qui n'est pas dissipé par la présentation très marketing d'Intel mais il semble que dans le cas de câbles actifs, Intel « retourne » le problème en utilisant lui-même les quatre canaux et en encapsulant à l'intérieur les paquets USB 3.1 (à l'opposée de l'utilisation de canaux séparés dans le mode passif). On en saura probablement un peu sur le fonctionnement technique d'ici au lancement du produit, la marque devrait introduire ses contrôleurs Thunderbolt 3 autour du lancement de ses plateformes Skylake avant la fin de l'année.


Reste à voir en pratique ce que fera Intel côté licence pour la prochaine version de Thunderbolt. L'annonce d'un standard propriétaire qui s'accole à l'USB n'est pas sans aller à l'encontre de l'aspect d'universalité que l'on attend de l'USB. En acceptant un niveau de segmentation de plus – pour un protocole standard et utile, le PCI Express, mais sous une forme propriétaire via Thunderbolt - l'USB-IF s'éloigne quelque peu de sa vocation. L'aspect quasi confidentiel de Thunderbolt réduira évidemment le problème, seuls les futurs périphériques Thunderbolt 3 requerront des ports USB Type-C « spécifiques » compatibles Thunderbolt sur les machines (reconnaissables d'après la présentation d'Intel par un logo Thunderbolt… qui n'est pas sans évoquer pour les non-initiés l'idée de chargement électrique - et donc l'USB-PD - plus que d'un protocole PCI Express !). A moins d'un changement drastique autour de sa stratégie de licence, Thunderbolt en version 3 devrait rester tout aussi confidentiel que ses versions précédentes.
