Quatre cartes Thin Mini ITX chez Asrock

Publié le 07/03/2013 à 12:56 par Guillaume Louel

Gigabyte n'est pas le seul à s'être lancé récemment sur le Thin Mini ITX (voir notre actualité précédente pour plus de détails) puisque l'on trouve aussi sur le site d'Asrock quatre références : Z77TM-ITX , H77TM-ITX , B75TM-ITX  et H61TM-ITX .



[ Z77TM-ITX ]  [ H77TM-ITX ]  [ B75TM-ITX ]  [ H61TM-ITX ]

Comme vous pouvez le voir sur ces photos, et à l'image de ce que propose Gigabyte, il s'agit (au-delà d'une utilisation intensive de Photoshop) de quatre cartes qui ne se différencient que par le modèle de chipset qu'elles utilisent : Z77, H77, B75 et H61. Pour rappel, le B75 contrairement aux Z77/H77 ne dispose que d'un seul port SATA 6Gb/s et est dépourvu de RAID. Le H61 ne dispose d'aucun port SATA 6Gb/s et est en prime dépourvu d'USB 3.0. Sur cette carte, un chipset EtronTech EJ188 est ajouté pour apporter la fonctionnalité (4 ports dont 2 à l'arrière de la carte).

On retrouve pour le reste des caractéristiques communes, à savoir la présence de deux slots mémoires SODIMM, d'un slot mini PCIe ainsi qu'un slot 4x qui ne sera utilisable qu'au travers d'une équerre. La partie réseau est gérée au travers d'un contrôleur Realtek RTL8111E-VL tandis que le son est géré par une autre puce Realtek, un ALC892.


On notera pour la façade arrière la présence du connecteur secteur, de deux ports USB 2.0, un DVI et un HDMI, un port eSATA, un port Gigabit Ethernet ainsi que deux ports USB 3.0 ainsi que deux jacks audio.

Cartes mères Thin Mini ITX chez Gigabyte

Publié le 07/03/2013 à 12:10 par Guillaume Louel

Gigabyte profite du CeBIT pour montrer ses dernières cartes mères au format Thin Mini-ITX lancées il y a quelques semaines et dont nous n'avions pas encore parlé. Pour rappel, le format Thin Mini-ITX avait été annoncé par Intel fin 2010, il s'agit d'une variation du Mini ITX qui limite la hauteur des composants à 25 millimètres pour des cartes mères destinées à être intégrées dans les PC dits "All in one" (la machine est intégrée à l'écran comme dans les iMac d'Apple par exemple).

Si Intel a longtemps été seul sur le marché, ce n'est plus le cas depuis quelques temps ou l'on voit arriver d'autres acteurs comme Gigabyte. Pour rappel, Intel a annoncé en janvier dernier qu'il ne proposerait plus de cartes mères desktop au-delà des futures Séries 8.


A gauche le modèle H77, à droite le modèle B75

Deux modèles ont été annoncés par Gigabyte, les B75TN et H77TN , deux cartes mères LGA 1155 utilisant respectivement les chipsets B75 et H77 d'Intel. Comme vous pouvez le voir sur les photos, au-delà du modèle de chipset elles sont pour le moins identiques. On retrouve ainsi deux slots mémoire SODIMM accompagnés d'un slot MPCIE1x et d'un slot mSATA. Un port PCIE 4x est également présent sur le côté, on pourra éventuellement l'utiliser conjointement à une équerre. Une interface LVDS est présente pour connecter la carte mère au châssis/écran. Alors que la H77 dispose de 2 SATA 6 Gb/s parmi ses 4 ports SATA, il n'y en a qu'un pour la B75 qui ne dispose de plus pas des fonctionnalités RAID.


Du côté des ports en façade arrière, on retrouve tout a gauche le connecteur d'alimentation secteur suivi de choses plus classiques : Gigabit Ethernet, DisplayPort, HDMI, quatre USB 3.0 et deux jacks audio. En ce qui concerne les châssis utilisables pour intégrer ces cartes mères, Intel propose sur son site web une liste de compatibilité  avec certaines références. Des châssis qui restent pour l'instant quelque peu confidentiels et semblent plus réservés aux intégrateurs, mais qui pour certains pourraient se retrouver disponibles directement sur le marché suite à l'arrivée de ces cartes mères.

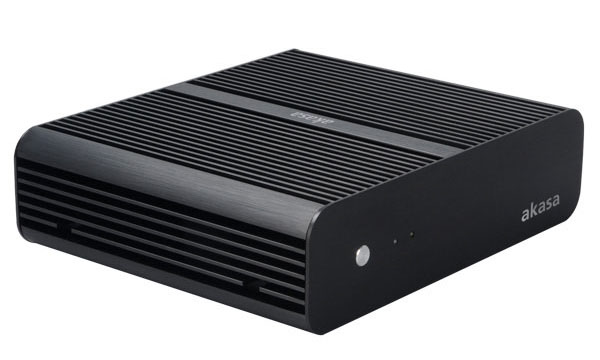

Akasa Euler, le Thin Mini-ITX passif

Publié le 20/11/2012 à 16:43 par Pierre Caillault

Récemment Akasa a ajouté un second boîtier thin mini-ITX a son catalogue. L'Euler est en effet venu rejoindre le Cypher. Particularités de l'Euler: il est totalement fanless, n'est compatible qu'avec deux cartes mères Intel, (les DQ77KB - Ivy Bridge- et DH61AG - Sandy Bridge), et est montable en VESA derrière un écran par exemple. Intégralement en aluminium l'Euler mesure 61.5 mm de haut, 228 mm de long et 187 mm de profondeur, et pèse 2,2 Kg.

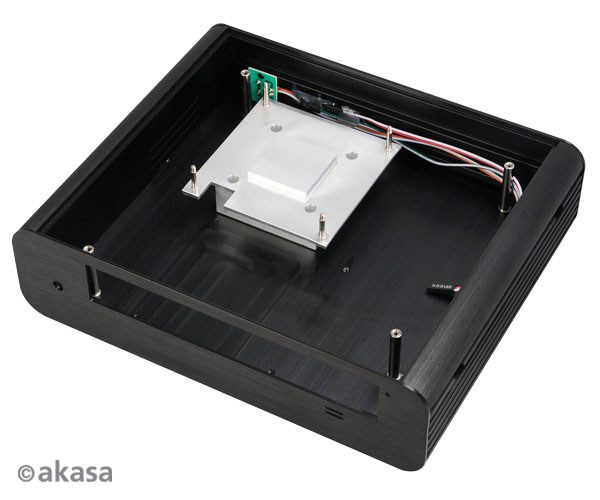

Passif, il fait office de gros dissipateur, le CPU étant posé directement sur une base métallique conduisant la chaleur émise directement sur le métal de l'Euler. Mais attention, il faudra se limiter à un CPU d'un TDP de 35W au maximum. Ce qui laisse tout de même un choix de plus d'une vingtaine de CPU.
A l'intérieur on installera la carte mère et un HDD / SSD de 2,5". Dans le commerce on trouve l'Euler un peu sous les 110€, avec un bloc d'alimentation externe de 120W. Sa fiche technique complète est disponible ici.

Thin Mini-ITX, 20mm de hauteur

Publié le 01/06/2011 à 14:03 par Marc Prieur / source: AnandTech

Intel profite du Computex pour mettre en avant le format Thin Mini-ITX dont il a publié les spécifications dès le mois d'octobre dernier . Destiné à réduire la taille en hauteur des configurations Mini-ITX, il limite en hauteur les cartes mères ce qui devrait entre autre permettre de standardiser les cartes mères à destination des PC "All In One" (PC intégré dans la coque de l'écran).

On reste ainsi sur un format 170*170mm, mais si en Mini-ITX la hauteur maximale avec les composants était limitée à 58mm en Mini-ITX sur la plus grande partie de la surface (avec 3 zones plus petites limitées à respectivement 16, 38 et 39mm), en Thin Mini-ITX on passe à 20mm seulement (et 16mm sur une petite zone).


Avec de telles contraintes, il devient nécessaire de déporter le système de refroidissement du processeur comme sur ce modèle de refroidissement HTS1155LP mis au point par Intel pour Core i3/i5 sur carte mère LGA1155.
