SK Hynix est le premier à annoncer sa GDDR6, alors même que le standard n'a pas encore été annoncé par le JEDEC. Gravée en 2x nm (sans plus de précision) et d'une capacité de 1 Go par puce, elle offre un débit de 16 Gbps. Interfacée en 384-bit, elle offre ainsi un débit de 768 Go/s soit 45% de mieux que la GDDR5X qui plafonne à l'heure actuelle à 11 Gbps.

SK Hynix précise qu'il a collaboré avec un fabricant de GPU sur cette puce qui sera produite en volume pour un lancement de GPU prévu pour début 2018. S'agit-il d'une déclinaison de Nvidia Volta avec un bus 384-bit habituel ces derniers temps chez Nvidia ou d'une d'AMD Navi, Hynix ayant déjà collaboré avec AMD par le passé pour la mise au point de la HBM ? L'avenir nous le dira !

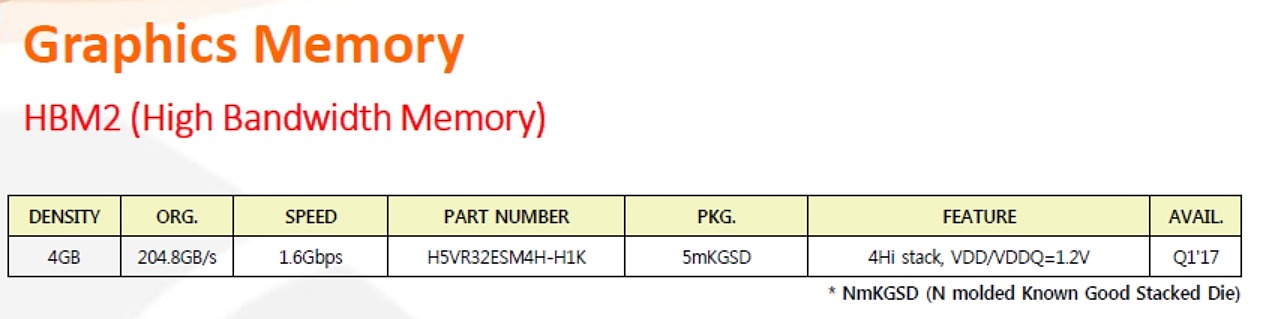

Dans la dernière version en date de son catalogue  dédié aux puces mémoire, SK Hynix promet l'arrivée d'un module HBM2 de 4 Go pour le trimestre en cours. Problème : nous avions fait le même constat en juillet dernier, en nous appuyant sur la même source...

On peut dès lors se poser la question suivante : SK Hynix aurait-il quelques difficultés à produire la mémoire destinée au futur Vega 10 d'AMD, notamment ?

D'autant qu'un élément interpelle lorsqu'on compare les deux catalogues (celui de juillet et celui de janvier) : la disparition pure et simple de la mémoire à 2 Gbps. Cette dernière n'apparaît en effet plus dans le listing de janvier, ce dernier ne comportant que de la HBM2 à 1,6 Gbps.

Ce module HBM2 n'atteint donc pas le maximum de 256 Go/s autorisé par la norme JEDEC. Deux de ces modules HBM2 atteindraient ainsi une bande passante de 409,6 Go/s, contre 512 Go/s pour les 4 HBM1 qu'utilisait AMD sur Fiji.

Dans la dernière version de son catalogue dédié à la mémoire graphique, SK Hynix précise que sa HBM2 devrait être disponible au cours du troisième trimestre. Deux références sont au catalogue, la distinction se faisant au niveau de la vitesse - 1.6 ou 2.0 Gbps soit 204 ou 256 Go/s. La HBM2 Samsung utilisée par Nvidia sur Tesla P100 fonctionne pour sa part à 1.4 Gbps soit 179 Go/s.

Dans les deux cas il s'agit de puces de 4 Go intégrant 4 die de 1 Go empilés et alimentés en 1.2V. De quoi obtenir avec un bus 4096-bit comme celui intégré sur la puce AMD Fiji ou Nvidia GP100 16 Go de HBM2 à 1 To/s. Il est probable qu'AMD fasse appel à l'une ou l'autre de ces références pour sa future puce Vega, reste à savoir si cela se fera au travers d'un bus 2048 ou 4096-bit.
