Les derniers contenus liés aux tags Skylake et Z170 Express

Au CES, SuperMicro mettait en avant son ambition de se faire une place dans le monde des cartes-mères grand public et plus particulièrement destinées aux joueurs et autres passionnés. Sur certains marchés asiatiques, la marque essaye d'ailleurs de se raccourcir à SuperO pour dynamiser son image, mais conserve SuperMicro là où l'évolution à plus de mal à convaincre, comme c'est le cas en France.

Modèle phare de cette gamme de cartes-mères, la C7Z170-OCE embarque à peu près toutes les fonctionnalités que nous retrouvons en général sur les modèles Z170 "gamings" équivalents des marques traditionnelles.

Pour cette C7Z170-OCE (SuperMicro a encore à se pencher sur le nom de ses cartes-mères…), le fabricant a opté pour une alimentation de type 6+3+1 phases ainsi que pour un bridge PLX PEX8747 qui permet de proposer une connectique PCI Express 16x/0x/16x ou 16x/8x/8x qui sera adaptée aux SLI et CrossFire 3-way. Une configuration inhabituelle, les fabricants de cartes-mères n'optant en général pour ce type de bridge que pour proposer du 4-way sur des modèles ultra haut de gamme.

La partie audio est confiée au contrôleur Realtek ALC1150 avec un circuit isolé et illuminé par LED, alors que les deux ports réseau gigabit sont confiés à Intel. Deux contrôleurs ASM1142 se charge de l'USB 3.1, le premier pour une connectique type-C à l'arrière de la carte-mère et le second pour un connecteur interne.

Le connecteur M.2 est connecté en PCIE 3.0 4x mais ne supporte pas le mode SATA. SuperMicro a par contre eu la bonne idée de prévoir suffisamment d'espace pour pouvoir support les SSD M.2 jusqu'à leur taille maximale de 110mm (22110).

SuperMicro a bien entendu prévu sa carte-mère pour l'overclocking avec des boutons physiques et un bios complet. A ce sujet, le fabricant précise que sa solution est supérieure à celle de ses concurrents pour l'overclocking des Skylake non-K qui perdraient moins de fonctionnalités sur la C7Z170-OCE grâce à l'utilisation de composants supplémentaires.

Intrigué, nous avons demandé des détails à ce sujet, mais à ce jour nous n'avons toujours pas obtenu de réponse. Une affirmation de SuperMicro que nous prendrons donc avec des pincettes en attendant d'en savoir plus.

Le dossier Skylake vient d'être mis à jour avec quelques benchmarks supplémentaires, principalement concernant Ivy Bridge. Les Core i5-3570K et Core i7-3770K sont ainsi ajoutés, alors qu'Ivy Bridge fait son entrée dans le test à fréquence égale. Nous y avons également ajouté Skylake associé à de la DDR3.

A noter que pour l'ajout d'Ivy Bridge nous avons dû changer de carte mère, la DP67BG d'Intel ne le supportant pas très bien malgré un bios à jour. Nous sommes passés sur une ASUS P8Z77-V Pro et avons refait pour cette occasion les tests des Core i5-2500K et Core i7-2600K.

Les performances de l'i5-2500K sont en légère hausse (+0.5% en applicatif et +1.1% en jeux), par contre celles de l'i7-2600K baissent (-1.9% en applicatif et -1.6% en jeu). Difficile de connaitre la cause exacte de cette baisse, mais nous avions déjà connu sur Sandy Bridge-E des baisses de performances avec les bios les plus récents...

> Intel Core i7-6700K, i5-6600K et Z170 : Skylake en test

C'est finalement aujourd'hui qu'Intel annonce la quasi intégralité de sa gamme Skylake. Sur PC de bureau on trouve, en sus des Core i7-6700K et Core i5-6600K lancés il y a moins d'un mois, des Core i7 et i5 4 cœurs 65 watts et 35 watts (gamme T) qui sont cette-fois bloqués côté overclocking. Si la gamme T profite de quelques centaines de MHz supplémentaires par rapport aux Haswell, pour le reste on a droit à des fréquences et des tarifs globalement identiques.

Seul le Core i5-6400 détonne puisque désormais le 4 cœurs le moins cher (182$) n'est cadencé qu'à 2.7-3.3 GHz contre 3.2-3.4 GHz pour l'i5-4460. Un recul dommageable, on lui préférera plutôt l'i5-6500 qui est à 3.2-3.6 GHz mais 192$.

La gamme i3 à 2 cœurs et Hyperthreading, déclinée en versions 65 et 35w également, n'a pas de recul de ce type et on démarre dès 3.7 GHz avec l'i3-6100 à 117$. Sur l'i3-6300 on gagne 100 MHz, 1 Mo de cache LLC, et 100 MHz au niveau de l'iGPU pour 21$ supplémentaires. Contrairement à ce qui se passe sur Haswell on dispose semble-t-il d'un iGPU GT2 qui semble complet (24 EUs) sur le premier i3 puisqu'il garde sa dénomination HD Graphics 530. Un i3-6320, permet enfin de passer à 3.9 GHz mais il faudra débourser 149$ ce qui le rends peu intéressant.


Côté Pentium on dispose dans tous les cas de 3 Mo de cache LLC mais la fréquence passe de 3.3 GHz sur le G4400 à 3.5 GHz sur le G4500 et 3.6 GHz sur le G4520, les tarifs étant de 64, 75 et 86$. A noter que le G4400 est doté d'un HD Graphics 510, probablement un iGPU de type GT1 à 12 EUs. Cette iGPU est également présent sur les Celeron G3920 et G3900 qui se limitent à un cache LLC de 2 Mo et des fréquences de 2.9 et 2.8 GHz. Là encore de base on trouve des versions 65 watts mais il existe aussi une gamme 35 watts en T. Bonne nouvelle les Celeron et Pentium Skylake supportent le VT-d comme l'AES-NI, à l'inverse de leurs prédécesseurs, mais l'AVX reste aux abonnés absents. A noter que si les Celeron sont présent sur le document ci-dessous ils seront en fait lancés plus tard, on ne sait pas exactement à quelle date.


Ces nouveaux processeurs sont accompagnés d'autres chipsets en sus du Z170 que l'on connait déjà et qui va de pair avec les K pour l'overclocking, mais pas seulement puisqu'Intel indique que les non-K peuvent être overclockés "partiellement" sur Z170. Pour rappel sur Haswell on pouvait en fait pousser le Turbo sur 2/3/4 cœurs à la même fréquence que celui sur 1 cœurs ce qui permettait généralement de gagner 200 MHz (contre 400 MHz sur les Ivy et Sandy Bridge). Reste donc à savoir ce qu'il en est pour Skylake.

En sus des chipsets entreprise Q150 et Q170 on trouve donc les H170, B150 et H110 dans l'ordre décroissant des fonctionnalités. Le H170 perd donc l'overclocking et la possibilité d'utiliser les 16 lignes PCIe du CPU sur plusieurs ports. A son propre niveau le H170 dispose de 24 lignes en sorties contre 26 pour le Z170, il faudra donc faire le choix entre les 6 SATA 6 Gbps, les 8 USB 3.0 et les 16 lignes PCIe Gen3 (contre 6, 10 et 20) puisque cela fait un total de 30. Sur les 16 lignes PCIe on peut utiliser deux ports SATA Express x2 ou M.2 x2/x4, contre 3 sur Z170.

Le B150 descend d'un cran en fonctionnalités puisqu'on perd notamment la gestion du RAID mais aussi celle d'utiliser un SATA Express ou un M.2. Le nombre d'USB 3.0 passe à 6 et les PCIe Gen3 du chipset à 8. Enfin sur H110 les ports PCIe du chipsets ne sont plus que 6 et sont en Gen2, alors qu'on dispose de 4 USB 3.0 et de 4 SATA 6G.

On finira cette longue actualité par une information des plus importantes puisque si Intel avait décalé le lancement des K et du Z170 pour le synchroniser avec la Gamescom, cette-fois le lancement du reste de la gamme Skylake est avancé pour l'IFA. La disponibilité réelle de ces i7, i5, i3 et Pentium n'est pour sa part pas attendue avant la fin septembre ! Après le "reverse paper launch" d'août (disponibilité sans informations techniques), on a donc droit cette fois à un vrai paper launch, soit des produits annoncés qui ne seront pas disponibles avant plusieurs semaines. Mais que se passe-t-il chez le géant de Santa Clara ?

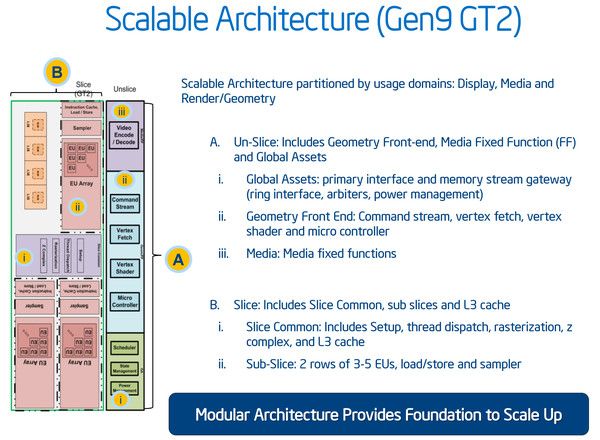

Nous avons mis à jour notre dossier consacré aux processeurs Core i7 6700K et Core i5 6600K en ajoutant les performances d'une plateforme Skylake en DDR3 pour nos tests du HD Graphics 530.

En pratique, cela nous permet de voir que les gains que nous avions constatés entre l'IGP d'Haswell et de Skylake sont liés aux changements de l'IGP de 9eme génération d'Intel, et non à la DDR4. Dans les jeux la situation est sans appel tandis qu'en OpenCL, ou l'on mélange souvent une charge CPU et GPU, la DDR4 a une influence variable.

Vous pouvez retrouver la mise à jour sur ces pages :

- HD Graphics 530 en pratique : Jeux

- HD Graphics 530 en pratique : OpenCL, QuickSync
