Un wafer d'Ivy Bridge 22nm en photo
Publié le 31/05/2011 à 17:34 par Marc Prieur

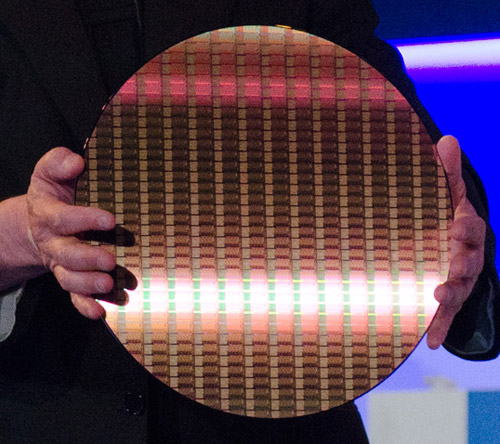

Anand publie une photo d'un wafer d'Ivy Bridge. Prévu pour le mars/avril 2012, Ivy Bridge est selon Intel un "Tick+" de Sandy Bridge, c'est-à-dire une version combinant un abaissement de la finesse de gravure (32nm vers 22nm), c'est le Tick, et des améliorations micro-architecturales, c'est le +.
Le die qui se trouve sur le wafer est a priori celui d'une version quatre cœurs, et sachant qu'il s'agit d'une galette de silicium d'un diamètre de 300mm et que l'on compte environ 37 puces en hauteur et 15 en largeur, on peut en déduire une taille approximative de die de 162mm². A titre de comparaison, Sandy Bridge fait 216mm² et compte 995 millions de transistors. Intel n'a pas précisé le nombre de transistors d'Ivy Bridge, se contentant de parler d'un nombre supérieur au milliard.
