Intel i865PE
Publié le 21/05/2003 par Marc Prieur
Depuis quelques semaines, on peut trouver en France des cartes mères basées sur le chipset Intel i865PE alors que ce dernier n´est pas encore officiellement annoncé par Intel. Un peu plus d´un mois après le test de l´i875P, voici donc venu le temps du petit frère!
Les i865Il existe trois déclinaisons au sein de la gamme i865 :
- i865PE
- i865G
- i865P
Les deux premiers supportent le tout nouveau FSB800 (200 MHz Quad Pumped) et la DDR400 sur deux canaux dans ce mode, alors que l´i865P se contente d´un FSB533 et de la DDR333 sur deux canaux. L´i865G se distingue de l´i865PE de part la présence d´une solution graphique Intel intégrée dont la présence ne ravira que les éventuels possesseurs de TNT2 M64.
Nous nous intéresserons dans cet article à la solution i865PE. Deux fonctions manquent à l´appel par rapport à l´i875P : le support de la mémoire ECC ainsi que le PAT (Performance Acceleration Technology). Le support de la mémoire ECC n´étant utilisé que pour les serveurs voire certaines stations de travail, sa présence n´est pas cruciale. La technologie PAT a pour sa part pour but de réduire certaines latences inhérentes au chipset lors d´accès mémoires et elle ne fonctionne qu´en mode synchrone (FSB800/DDR400).
En fait, d´un point de vue fabrication, il semblerait que les puces i875P, i865PE et i865P sortent des mêmes chaînes de fabrication. De la qualité des puces dépend ensuite l´appellation qui sera donnée au chipset. La taille des puces (die) est à première vue donc parfaitement identique, ce qui n´est pas le cas des packagings qui les entourent.
En effet la gestion de l´ECC et du PAT, qui sont activées sur l´i875P, font que le packaging FC-BGA de l´i875P est plus imposant puisqu´il mesure 42.5x42.5mm et utilise 1005 points de connections (billes), contre 37.5x37.5 mm et 932 billes pour l´i865PE. Le packaging de l´i875P est surmonté de 14 résistances, contre 10 pour l´i865PE, et l´i875P laisse apparaitre moins de traces de circuit en surface.

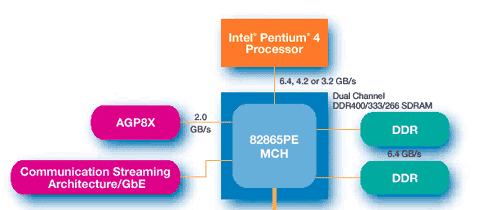

Les autres caractéristiques sont strictement identiques, à savoir :
- Un bus processeur FSB400/533/800
- Deux bus mémoire DDR266/333/400
- Un bus AGP 8x
- Un bus CSA 266 Mo /s pour puce réseau 1 Gbits /s

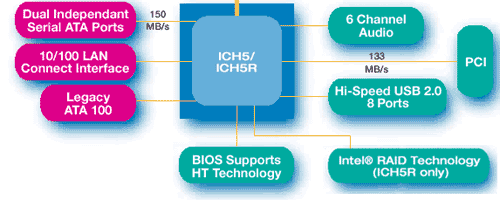

Comme les i875P, les cartes mères i865PE seront en théorie (on ne sait jamais ...) compatibles avec la première génération de processeur Prescott 0.09µ. Un bus Intel Hub Architecture vient relier les i865PE et i875P au southbridge ICH5 ou ICH5R dont voici les caractéristiques :
- Deux ports Serial ATA (RAID0 sur la version R)
- Deux ports ATA-100
- 8 ports USB 2.0
- Bus PCI 133 Mo /s
- Interface de connexion pour puce réseau 10/100 Mbits /s
- Son AC´97 6 canaux
