Intel Pentium 4 µPGA 478 Pin

Publié le 08/08/2001 par
Imprimer


L´un des principaux frein à l´achat du Pentium 4 était en dehors de son coût son manque d´évolutivité. En effet, un mois avant son lancement en Novembre 2000, on savait déjà que le Pentium 4 tel qu´on le connaît actuellement, c´est à dire PGA 423 pins, allait être remplacé au troisième trimestre 2001 par un Pentium 4 µPGA 478 pins.

Cette transition du PGA423 au µPGA478 va se faire en deux phases. Dans un premier temps, les deux modèles avec des cœurs Willamette cohabiteront. Mais lorsque le Pentium 4 passera au 0.13 Micron avec le cœur Northwood, seul le µPGA478 subsistera et évoluera. Bref, si vous voulez un Pentium 4, c´est un µPGA478 qu´il vous faut !
Le Pentium 4 µPGA478
Autant vous le dire tout de suite, au niveau logique, les Pentium 4 PGA 423 Pin et µPGA 478 Pin sont strictement identiques. Ils sont d´ailleurs basés sur la même révision du Willamette, à savoir le Stepping C-1. Bien entendu, cela ne nous empêche pas de faire un rappel rapide de ce qu´est le Pentium 4.


A gauche le Socket 423, à droite le Socket 478


L´architecture NetBurst du Pentium 4 innove à plusieurs niveau par rapport à cette bonne vieille architecture P6 qu´Intel utilise depuis le Pentium Pro. Première chose, la profondeur de pipeline, qui passe de 10 à 20 niveaux. Ceci permet d´augmenter sensiblement la fréquence et sans changement de technologie de gravure. Mais en contrepartie, en cas d´échec dans la prédiction de branchement, l´impact sur les performances peut être très important. C´est d´ailleurs pour cette raison que celle ci a été améliorée par rapport au Pentium III : on atteint un taux de réussite d´environ 93%, contre 90% auparavant.

Autre nouveauté par rapport au P6, si le nombre d´ALU (Arithmetic Logic Unit) et de FPU (Floating Point Unit) sont identiques (2 et 1), les ALU fonctionnent désormais à une vitesse double de celle de la fréquence processeur. Le cache a également évolué : ainsi, le cache L1 passe à ´seulement´ 8 Ko. En fait, ce cache L1 ne comprends plus qu´un L1 Data cache, le L1 Instructin cache se prénommant désormais Instruction Trace cache. Plus efficace, ce dernier permet de stocker 12 000 micro-ops. Ce cache L1 est d´ailleurs plus rapide (1.4ns et 41.7 Go /s pour P4 1.4 GHz contre 3ns et 14.9 Go /s pour PIII 1 GHz), tout comme le cache L2 (14.9 Go /s pour PIII 1 GHz, 41.7 Go /s pour P4 1.4 GHz).

Autre nouveauté, le Pentium 4 supporte un nouveau jeu d´instruction, le SSE2. Il rajoute 144 nouvelles instructions à celles existantes, et permet de manipuler de nouveaux types de données, tel que les nombres entiers de 128 bits (1 par cycle) et les flottants double précision de 64 bits (2 par cycle). Bien entendu, comme le MMX et le SSE, le SSE2 nécessite que les applications soient compiler pour en tirer partie, sinon il reste inactif.

Pour en finir avec la logique, l´architecture NetBurst du Pentium 4 vient à bout d´un des gros point noir de l´architecture P6 : le bus processeur, trop étroit pour des processeurs à plus de 1 GHz. On passe désormais à un bus 64 bits Quad Pumped (4 mots de 64 bits envoyés par cycle) à 100 MHz (soit un ´équivalent´ 400 MHz ´standards´), c´est à dire une bande passante de 3051 Mo /s.

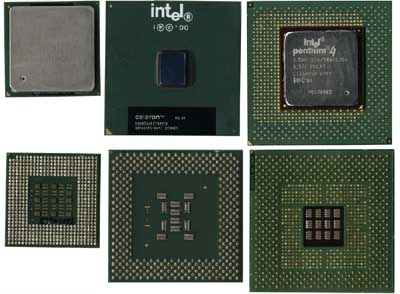

P4 µPGA 478 Pin, CEleron FC-PGA 370 Pin et P4 PGA 423 Pin


Voilà pour le Pentium 4 en général ... passons maintenant au Pentium 4 µPGA 478 Pin en particulier. Tout comme nous vous l´avons déjà indiqué, les différences se situent au niveau du packaging à proprement parlé. En fait, la première chose qui choque, sachant que les cores sont strictement identiques, c´est la taille de la nouvelle puce : Intel a en effet réduit considérablement celle ci, et ce malgré l´ajout de 55 nouvelles pins.
