ADATA expose au Computex un premier SSD basé sur le futur contrôleur LSI-SandForce qui a la particularité de proposer le support direct d'une interface PCI Express à travers du connecteur SFF-8639 ou ePCIE qui correspond à du PCI Express 2.0 x4. Cette puce supportera a priori également le SATA Express.

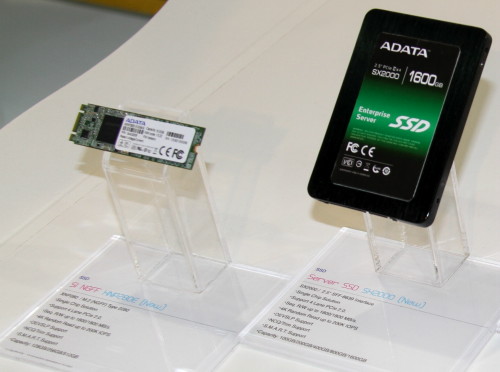

Le SX2000, c'est le nom de ce SSD de classe entreprise, est annoncé comme capable de profiter pleinement de la bande passante offerte par cette interface. ADATA met en avant des débits de 1.8 Go/s que ce soit en écriture ou en lecture et de 200K IOPS en 4 Ko aléatoire.

Technologie SandForce oblige (compression), il est difficile de savoir ce que seront les débits en pratique et nous ne savons pas si les plus petites capacités profiteront bien de tous les canaux du contrôleur. Il serait logique que ce ne soit pas le cas. Une variante au format M.2 est cependant également prévue (XNP280) avec des capacités de 128 Go, 256 Go et 512 Go. ADATA affiche des débits identiques de 1.8 Go /s, de quoi laisser penser qu'ils correspondent au moins aux versions 400/512 Go.

ADATA n'a pas encore déterminé quel serait le surcoût lié au support d'une connectique PCI Express puisque LSI-SandForce n'a pas encore déterminé le tarif de son contrôleur. Si le SSD devrait être prêt au troisième trimestre, seul les déclinaisons SFF-8639 pourront être lancées dans un premier temps puisque pour le SATA Express il faudra attendre la plateforme Intel qui le supportera, attendue pour mi-2014 (Intel Serie 9).

Afin de faire face à la montée en puissance des SSD, les interfaces dédiées au stockage actuellement limitées à 600 Mo/s doivent évoluer si elles ne veulent pas être supplantées par le PCI-Express. Certaines ont choisi pour ce faire d'associer le PCI-Express à leur interface, c'est le cas du SATA Express mis au point par le SATA-IO et qui combine une ou deux lignes PCI-E soit au mieux 2 Go/s dans chaque sens. Dans la même lignée le groupement SSFormFactor essaie de promouvoir l'ePCIE, un connecteur universel SATA/SAS intégrant un lien PCI-Express x4 soit 4 Go/s au mieux.

Le SAS n'a de son côté pas dit son dernier mot puisqu'une version 12 Gb/s (1.2 Go/s pour les données du fait du codage 8b10b) est actuellement en cours de finalisation. Sachant qu'il est possible de combiner deux ports SAS sur un disque, on atteint en SAS 12 Gb/s les 2.4 Go/s dans chaque sens.

Hitachi Global Storage Technologies devrait être le premier à faire la démonstration de disques à cette norme lors de la SCSI Trade Association Technology Showcase le 9 mai prochain. Le constructeur précise que ces disques ont été testés avec les adaptateurs SAS 12 Gb/s LSI et PMC-Sierra.

Selon LSI il faudra attendre 2013 pour la commercialisation du SAS 12 Gb/s, le constructeur ayant déjà dans ses cartons une version à 24 Gb/s.

Micron lance un SSD original puisque combinant une interface PCI-Express et un format 2.5", le RealSSD P320h 2.5.

Jusqu'alors les SSD PCI-Express prenaient la forme d'une carte file, comme c'est le cas pour le RealSSD P320h classique. Cette nouvelle version permet le hotswap mais nécessite un système compatible comme c'est le cas des serveurs Dell PowerEdge de 12è génération. Micron ne donne pas vraiment plus de détail si ce n'est qu'il est en cours d'échantillonnage, alors que la photo montre une version 175 Go en SLC.

On peut toutefois en savoir plus sur ce nouveau connecteur appelé ePCIE ou SFF-8639 par l'intermédiaire du regroupement SSDFormFactor (cf. pdf ) qui compte parmi ses membres de nombreux constructeurs voulant promouvoir ce format pour les SSD destinés aux entreprises.


Le connecteur vient en fait élargir le SAS classique. On retrouve donc en haut l'alimentation et le 1er port SAS, une configuration commune avec le SATA classique, et en bas un deuxième port SAS. Viennent se rajouter un ensemble de connecteurs supplémentaires en rouge qui permettent d'utiliser une interface PCI-Express x4, soit un débit de 2 Go /s dans chaque sens en Gen2 et 4 Go /s en Gen3. A titre de comparaison un port SAS/SATA 6G est limité à 500 Mo /s.

Comme ce connecteur est une extension du SAS, il sera possible d'utiliser des périphériques SAS/SATA classiques sur les nouveaux ports ePCIE.


Pour rappel le SATA-IO travaille également de son côté sur une nouvelle interface SATA Express qui fonctionnera avec une interface PCI-Express x1 ou x2 Gen3, soit 1 à 2 Go /s dans chaque sens. Cette initiative a pour but de combiner l'interface PCIe avec l'infrastructure logicielle du SATA, tout en proposant des connecteurs fonctionnant en SATA classiques ou en SATA Express.

Côté serveur au moins cette surcouche SATA ne devraient pas faire long feu avec l'avènement du NVM Express et l'arrivée de contrôleurs PCIe vers NAND natifs tels que le 88NV9145 co-développé avec par OCZ et Marvell.
