ASML investit dans Carl Zeiss SMT pour l'EUV
ASML a annoncé hier qu'il comptait s'offrir un quart de Carl Zeiss SMT (24.9%) pour un montant de près de un milliard d'euros. Zeiss SMT est la filiale "Semiconductor Manufacturing Technology" du groupe allemand Zeiss spécialisé dans l'optique.
ASML indique dans son communiqué qu'il s'agit de renforcer la collaboration entre les deux sociétés, Zeiss SMT fournissant les systèmes optiques utilisés notamment dans les machines de lithographie EUV.
ASML investira en prime 220 millions d'euros dans le centre de recherche et développement de Zeiss SMT, et financera 540 millions d'investissements sur les 6 prochaines années.
L'enjeu de l'investissement, selon ASML, concerne les futures générations d'EUV avec la possibilité d'étendre la durée de vie de la technologie. Car si certains fabricants de semiconducteurs comme Samsung disent désormais (enfin !) qu'ils utiliseront l'EUV à 7nm, les très nombreux retards de la technologie font qu'elle court le risque de voir sa fenêtre d'utilisation réduite, au risque d'être remplacée par d'autres technologies.
Des systèmes optiques plus complexes avec une ouverture numérique de 0.5 (contre 0.33 pour les premières générations d'EUV) est ce que vise ASML dans cet investissement, qui ne devrait porter ses fruits que d'ici 2024. Il permettrait cependant d'étendre la durée de vie de l'EUV sous les 5nm et pour "plusieurs générations". On sait - en parallèle - qu'autour de 5nm, on atteindra les limites du silicium et l'utilisation d'autres matériaux deviendra nécessaire.

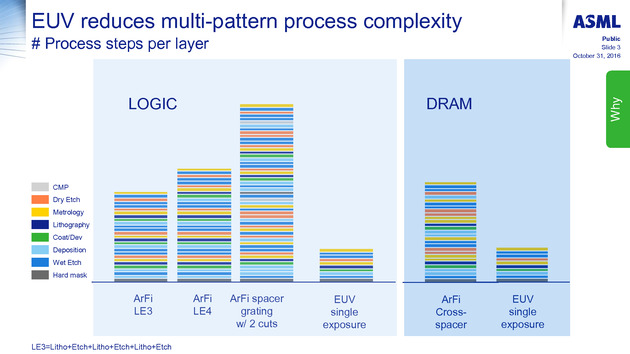

L'intérêt de la lithographie EUV est pour rappel de remplacer la source lumineuse utilisée actuellement par les scanners (elle est générée par des lasers à exciplexe Argon/Fluor avec une longueur d'onde de 193nm) par une source dont la longueur d'onde n'est que de 13.5nm, améliorant fortement les possibilités et réduisant le nombre d'étapes nécessaires pour arriver a fabriquer les puces en évitant la généralisation du multi-patterning.

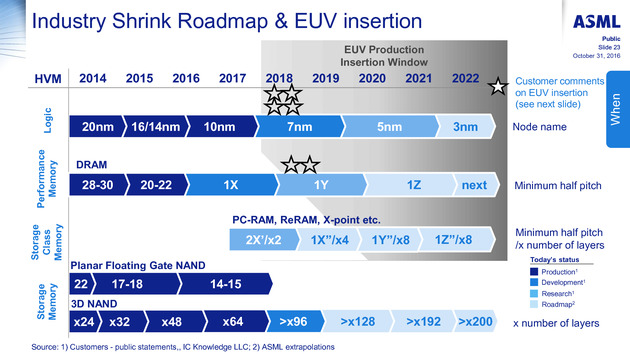

ASML aurait réitéré à nos confrères d'EEtimes que quatre fabricants de puces, et deux fabricants de mémoires, se sont engagés à faire entrer l'EUV en production en 2018, quelque chose que la firme avait également indiqué dans une présentation aux investisseurs (qui évoquait 2018/2019). Une affirmation qui nous parait bien optimiste !
Aujourd'hui, seuls Samsung et GlobalFoundries se sont engagés publiquement à 7nm, pour des dates qui coïncident. En ce qui concerne TSMC, il faudra attendre le 5nm pour le voir arriver de manière extensive, sa production risque est prévue pour 2019 uniquement. Intel avait annoncé de son côté qu'il n'utiliserait pas l'EUV à 10nm, et qu'au mieux l'EUV était "une option" pour le 7nm. Le 7nm d'Intel utilisera une solution de lithographie a immersion classique. Et côté dates, 2019 semble extrêmement optimiste considérant l'exécution d'Intel ces dernières années (retards massifs sur le 14nm, introduction de Kaby Lake pour retarder le 10nm, lancement du 10nm repoussé à fin 2017 et uniquement sur des références mobiles, sans parler de l'introduction dans la roadmap de Coffee Lake en 2018... et en 14nm !).
En ce qui concerne les fabricants mémoire, Samsung avait évoqué la possibilité sans pour autant s'engager fermement. SK Hynix évoquait l'utilisation de l'EUV vers 2019.
Les machines qui seront utilisées en production, les NXE:3400B, atteindraient d'après ASML un débit de 125 wafers/heure, un progrès notable par rapport à mars 2015 ou ASML se félicitait de 42 wafers/heure (entre 50 et 100 wafers/heure étaient considérés comme le minimum pour éventuellement utiliser la technologie d'après Mark Bohr d'Intel). Pour arriver à ce chiffre, ASML devra augmenter fortement la puissance de la source lumineuse. Le constructeur aurait livré des sources 125W à ses clients cette année qui ont permis d'atteindre 85 wafers/heure.

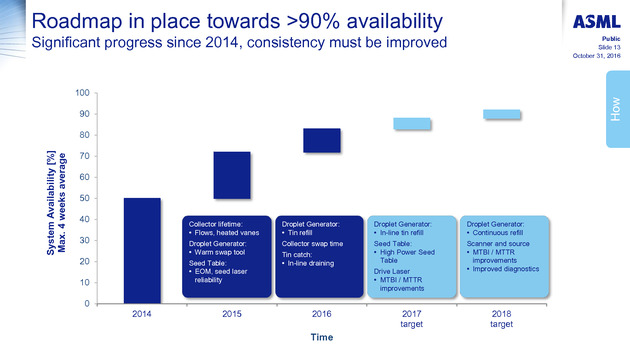

La question de la disponibilité des machines semble également être meilleure, de seulement 55% à l'époque, ASML atteint aujourd'hui entre 70 et 80%, avec l'objectif d'être a 90% en 2018.
L'enthousiasme d'ASML - le seul à se lancer dans l'EUV - est forcément élevé pour sa technologie mais il faut une fois de plus rappeler que les scanners ne sont qu'une partie de la chaîne de fabrication. Les progrès réalisés, bien qu'importants, ne veulent pas dire que l'EUV est "prêt", loin de là.

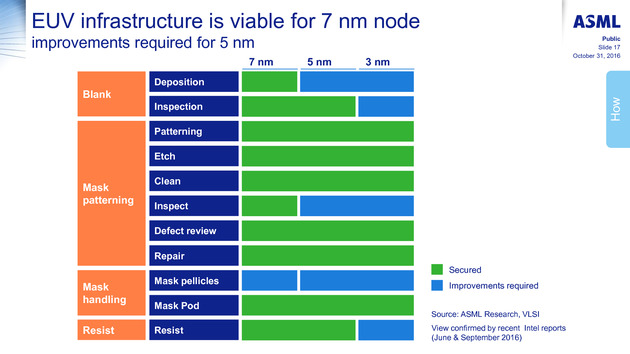

La question des masques (la plaque transparente qui contient l'image de la puce à graver) et de l'inspection de leurs éventuels défauts n'a pas encore été résolue. Et si là aussi ASML tente d'apporter sa propre réponse, en pratique le problème reste complexe a solutionner avec des conséquences massives sur la viabilité de la technologie en production (plus de détails dans cet excellent article ).
