Augmentation manuelle du voltage sur Socket 370 et 423
Publié le 24/04/2001 par Alan Safranionek
Pre-scriptum : Cette manipulation ne concerne pas les CPU Socket A, et aucune équivalente n´existe sur ce type de support
Si rendre les options d’overclocking accessibles dans le Bios a ravi les utilisateurs finaux, elle a aussi su faire blêmir les constructeurs de micro-processeurs. Processeurs grillés, mévente de produits haut de gamme, les constructeurs de cartes mères ont du prendre des précautions et instaurer des garde-fous.
Chaque processeur a sa marge d’overclocking « facile », et elle n’est pas dangereuse à exploiter. C’est celle que les concepteurs de cartes mères ont voulu rendre accessible à tous. A l’inverse, pousser chaque processeur dans ses retranchements, en tirer le moindre petit MHz possible, reste l’exclusivité d’une plus petite niche de personnes, de bricoleurs toujours à la recherche d’un extrême challenge. Et ceux-ci arrivent souvent aux limites de ce qu’offrent les options d’overclocking par le Bios. Limites concernant avant tout la sélection du voltage processeur. Celui-ci est en effet très souvent maximisé à 10 ou 15% au dessus de la valeur par défaut. Il suffit alors de modifier cette valeur par défaut pour déplacer la plage de sélection, ce qui est possible avec beaucoup d’adaptateurs Slotket, mais pas directement sur Socket.
Le voltage par défaut du processeur dépend du stepping du core et de sa fréquence, et peut varier de 1.5v à 1.70v pour les Celeron, et de 1.60v à 1.70v pour les Pentium III.
Concrètement, lorsqu’une broche est en position 1, il suffit de la reconnecter à Vss pour la passer en position 0. Le contraire (passage de l’état 0 à l’état 1) nécessitera l’ablation de la broche en question, ce qui est irréversible.
Comme on le voit, de 1.5v à 1.65v la broche VID2 est connectée en interne à VSS. Cela voudra dire que si votre processeur est de ce type (si son voltage par défaut est de 1.5v ou 1.65v), vous ne pourrez qu’utiliser un voltage par défaut entre 1.5v et 1.65v ou 1.90v à 2.05v.
Personnellement je vous conseille de passer directement à 1.90v. Par exemple, sur les premiers Celeron FCPGA, le passage de 1.5v à 1.90v ne consiste qu’à changer l’état de la broche VID3. Il suffit alors de la connecter à Vss pour obtenir ce voltage par défaut.
Avant d’effectuer la manipulation, je vous conseille de réduire les paramètres de votre CPU à ceux par défaut dans votre Bios, surtout si son voltage est déjà augmenté. L’augmentation se répercutera en effet lors du prochain boot et un voltage excessif pourra s’en suivre.
La manipulation consiste tout simplement à connecter une broche en état 1 (non connecté) à la broche Vss. Cette manipulation a pour qualités de ne laisser aucune trace, d’être à tout moment réversible et ainsi de ne pas altérer la garantie de votre processeur.
Dans notre exemple, nous lions donc la broche VID3 à VSS (pour le passage de 1.50v à 1.90v). Pour se faire il suffit d’utiliser un simple bout de fil électrique, le plus fin possible. Personnellement j’utilise un simple brin de cuivre ou d’alu provenant d’un fil électrique dénudé ou d’une nappe inutilisée quelconque. Une technique simple et sans outils consiste à prendre un bout de fil d’environ 4 cm, faire ensuite une boucle autour de Vss, serrer, puis enrouler VID3 avec le reste du fil et sortir vers l’extérieur du processeur. Si vous n’êtes pas à l’aise avec vos petits doigts, utilisez toujours la boucle autour de VSS, saisissez le reste du fil avec une petite pince et utilisez là pour enrouler le fil autour de VID3.
Si votre voltage par défaut est de 1.70v, il vous suffira de lier Vss et VID2 de la même manière. Au reboot, votre voltage par défaut sera donc de 1.90v et vous pourrez atteindre au minimum 2.05v… comme au maximum (sur les cartes exclusivement FC-PGA). En effet, même si votre carte vous propose plus dans le Bios, les autres voltages ne sont pas mappés sur le processeur (on voit bien que 2.05v correspond à toutes les broches liées), et sélectionner 2.4v par exemple sera inopérant et se traduira soit par un refus de boot, soit par un voltage ramené à 2.05v. Néanmoins, grâce à l’erreur des circuits de régulation de voltage, avec un voltage de 2.05v, vous pourrez vous retrouver à 2.09v réels, voir plus. Voilà donc de quoi grappiller quelques petits MHz supplémentaires... voire plusieurs dizaines ou même centaines.
N’oubliez pas qu’à 2.00v et 950 MHz, même un processeur Intel pourra dégager plus de 50W de chaleur, soit l’équivalent d’un Athlon 1GHz. Prenez en conscience et n’oubliez pas de surmonter votre processeur d’un dispositif adéquat (gros dissipateur, refroidissement liquide ou autre).
Les premières cartes mères Pentium4 ne proposant pas de sélection manuelle de voltage, il vous est impossible de jouer dessus autrement que par cette méthode. Il vous suffira donc de lier les broches adéquates à une déjà liée (état 0) pour obtenir le voltage souhaité. Par exemple, en liant VID2 à une broche en état 0 (comme VID3), votre voltage par défaut passera de 1.70v à 1.80v. Au maximum, vous pourrez obtenir 1.85v en liant les broches toutes les broches non connectées (VID1 et VID2), à une qui l’est.
Bien évidemment, dans ce cas encore plus que dans le précédant, n’oubliez pas que cette manipulation apportera son lot de MHz supplémentaires, mais aussi de °C. Pensez-y si vous ne voulez pas de barbecue à l’intérieur de votre PC.
Si rendre les options d’overclocking accessibles dans le Bios a ravi les utilisateurs finaux, elle a aussi su faire blêmir les constructeurs de micro-processeurs. Processeurs grillés, mévente de produits haut de gamme, les constructeurs de cartes mères ont du prendre des précautions et instaurer des garde-fous.
Chaque processeur a sa marge d’overclocking « facile », et elle n’est pas dangereuse à exploiter. C’est celle que les concepteurs de cartes mères ont voulu rendre accessible à tous. A l’inverse, pousser chaque processeur dans ses retranchements, en tirer le moindre petit MHz possible, reste l’exclusivité d’une plus petite niche de personnes, de bricoleurs toujours à la recherche d’un extrême challenge. Et ceux-ci arrivent souvent aux limites de ce qu’offrent les options d’overclocking par le Bios. Limites concernant avant tout la sélection du voltage processeur. Celui-ci est en effet très souvent maximisé à 10 ou 15% au dessus de la valeur par défaut. Il suffit alors de modifier cette valeur par défaut pour déplacer la plage de sélection, ce qui est possible avec beaucoup d’adaptateurs Slotket, mais pas directement sur Socket.

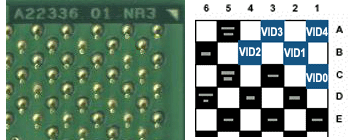

Socket370Le voltage par défaut des processeurs Socket370 FCPGA est défini par une série de 4 broches. Connectées ou non à la broche VSS, elles ont respectivement l’état 1 (ouvert, pas de connexion) ou 0 (fermé, connexion interne à VSS). La combinaison binaire ainsi obtenue est présentée dans le tableau ci-dessous :
Le voltage par défaut du processeur dépend du stepping du core et de sa fréquence, et peut varier de 1.5v à 1.70v pour les Celeron, et de 1.60v à 1.70v pour les Pentium III.
Concrètement, lorsqu’une broche est en position 1, il suffit de la reconnecter à Vss pour la passer en position 0. Le contraire (passage de l’état 0 à l’état 1) nécessitera l’ablation de la broche en question, ce qui est irréversible.
Comme on le voit, de 1.5v à 1.65v la broche VID2 est connectée en interne à VSS. Cela voudra dire que si votre processeur est de ce type (si son voltage par défaut est de 1.5v ou 1.65v), vous ne pourrez qu’utiliser un voltage par défaut entre 1.5v et 1.65v ou 1.90v à 2.05v.
Personnellement je vous conseille de passer directement à 1.90v. Par exemple, sur les premiers Celeron FCPGA, le passage de 1.5v à 1.90v ne consiste qu’à changer l’état de la broche VID3. Il suffit alors de la connecter à Vss pour obtenir ce voltage par défaut.
Avant d’effectuer la manipulation, je vous conseille de réduire les paramètres de votre CPU à ceux par défaut dans votre Bios, surtout si son voltage est déjà augmenté. L’augmentation se répercutera en effet lors du prochain boot et un voltage excessif pourra s’en suivre.
La manipulation consiste tout simplement à connecter une broche en état 1 (non connecté) à la broche Vss. Cette manipulation a pour qualités de ne laisser aucune trace, d’être à tout moment réversible et ainsi de ne pas altérer la garantie de votre processeur.
Dans notre exemple, nous lions donc la broche VID3 à VSS (pour le passage de 1.50v à 1.90v). Pour se faire il suffit d’utiliser un simple bout de fil électrique, le plus fin possible. Personnellement j’utilise un simple brin de cuivre ou d’alu provenant d’un fil électrique dénudé ou d’une nappe inutilisée quelconque. Une technique simple et sans outils consiste à prendre un bout de fil d’environ 4 cm, faire ensuite une boucle autour de Vss, serrer, puis enrouler VID3 avec le reste du fil et sortir vers l’extérieur du processeur. Si vous n’êtes pas à l’aise avec vos petits doigts, utilisez toujours la boucle autour de VSS, saisissez le reste du fil avec une petite pince et utilisez là pour enrouler le fil autour de VID3.
Si votre voltage par défaut est de 1.70v, il vous suffira de lier Vss et VID2 de la même manière. Au reboot, votre voltage par défaut sera donc de 1.90v et vous pourrez atteindre au minimum 2.05v… comme au maximum (sur les cartes exclusivement FC-PGA). En effet, même si votre carte vous propose plus dans le Bios, les autres voltages ne sont pas mappés sur le processeur (on voit bien que 2.05v correspond à toutes les broches liées), et sélectionner 2.4v par exemple sera inopérant et se traduira soit par un refus de boot, soit par un voltage ramené à 2.05v. Néanmoins, grâce à l’erreur des circuits de régulation de voltage, avec un voltage de 2.05v, vous pourrez vous retrouver à 2.09v réels, voir plus. Voilà donc de quoi grappiller quelques petits MHz supplémentaires... voire plusieurs dizaines ou même centaines.
N’oubliez pas qu’à 2.00v et 950 MHz, même un processeur Intel pourra dégager plus de 50W de chaleur, soit l’équivalent d’un Athlon 1GHz. Prenez en conscience et n’oubliez pas de surmonter votre processeur d’un dispositif adéquat (gros dissipateur, refroidissement liquide ou autre).
Socket423Sur le processeur Pentium4 sur Socket423, le voltage par défaut est défini par une combinaison de 5 broches. L’état 1 correspond toujours à l’absence de connexion, et 0 à sa présence. On remarque que le voltage maximal est de 1.85v.
Les premières cartes mères Pentium4 ne proposant pas de sélection manuelle de voltage, il vous est impossible de jouer dessus autrement que par cette méthode. Il vous suffira donc de lier les broches adéquates à une déjà liée (état 0) pour obtenir le voltage souhaité. Par exemple, en liant VID2 à une broche en état 0 (comme VID3), votre voltage par défaut passera de 1.70v à 1.80v. Au maximum, vous pourrez obtenir 1.85v en liant les broches toutes les broches non connectées (VID1 et VID2), à une qui l’est.
Bien évidemment, dans ce cas encore plus que dans le précédant, n’oubliez pas que cette manipulation apportera son lot de MHz supplémentaires, mais aussi de °C. Pensez-y si vous ne voulez pas de barbecue à l’intérieur de votre PC.
