Modification du Voltage d'un PII

Publié le 01/06/1998 par
Imprimer

Tout d´abord je tient a préciser qu´en AUCUN cas HardWare.fr
ne pourra être tenu pour responsable de vos actes
suite à la lecture de cette article.

Augmenter le voltage du processeur a toujours été une obligation pour réaliser de gros overclocking. En effet lorsqu´on augmente la fréquence, cela augmente également les bruits parasites engendrés par la carte mères. Afin d´ameliorer le rapport Signal/Bruit il suffit d´augmenter le voltage du processeur, ce qui augmente son signal. Si le réglage du voltage était manuel sur les cartes mères de type Socket 7, il s´effectue automatiquement sur les cartes mères Slot One. Les seules cartes mères proposant une modification manuelle du voltage sur le marché sont les ABIT BX6 et BH6, or tout le monde ne diposant pas de ces cartes taillées pour les overclockeurs, une bonne partie d´entre nous se retrouvait bloquée.

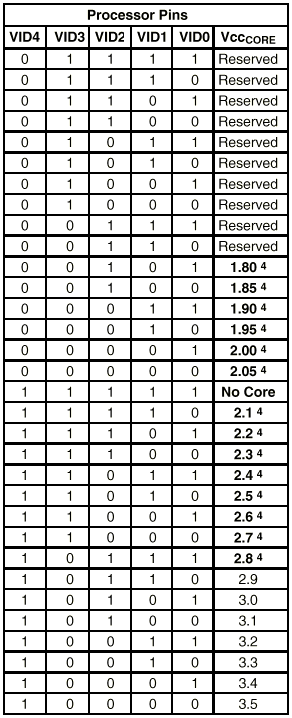

Selon les Datasheet d´Intel, 5 pins definissent le voltage du processeur sur les connecteurs Slot One. Il s´agit des Pins VID0 (B120), VID1 (A120), VID2 (A119), VID3 (B119) et VID4 (A121). Toujours selon le datasheet, l´indication 1 correspond à un circuit ouvert et l´indication 0 à une connection à la terre. Ceci est très important car les modifications pour passer de 0 à 1 ne sont pas identiques à celles pour passer de 1 à 0. En effet, il est très facile de couper la connection à la terre sur une pin (il suffit de l´isoler) - passage de 0 à 1 -, alors que rétablir une connection - passage de 1 à 0 - nécessiterais d´intervenir directement sur la carte processeur, ce qui est beaucoup plus délicat.


En ce qui concerne les processeurs de type Deschutes (2.00V par défaut), seule la pin VID0 à une valeur de 1 par défaut. Il est donc d´obtenir un nombre impressionant de voltages différents, juste en isolant les pins (VID1, VID2, VID3, VID4) ayant pour valeur 0. Les voltages les plus intéressants semblent le 2.2V (isolation des Pins VID2, 3 et 4) et le 2.4V (isolation des Pins VID1, 3 et 4).

Pour les processeurs de type Klamath, qui fonctionnent par défaut à 2.8V la manipulation s´avère malheureusement impossible car la seule manipulation que l´on peut faire facilement (isolation de VID3) coupe carrément l´alimentation du coeur du Pentium II.

En pratique, la modification de ses paramêtres est tout de même difficile. En effet pour être plus a l´aise il est nécessaire de retirer la plaque supportant le CPU, ce qui n´est que peu pratique. Ensuite, il faut tout d´abord reperer les Pins à isoler. Heureusement Intel marque quelques numéros de broches de part et d´autre de la carte. Les broches numerotées "Axxx" se trouvent du coté du processeur alors que les broches notées "Bxxx" se trouvent à l´arrière. Quand au reperage exact des broches, comme une extremité correspond à la broche "x1" et l´autre à la broche "x121" et que celles ci sont indiquées, il suffit de compter ...
Une fois les pins reperées, il faudra les isoler? Plusieurs matérieux peuvent être utilisés, le plus simple a utiliser selon moi étant la peinture à maquette.

Bonne bidouille à tous les overclockeurs avertis !
