Genèse d'une carte mère

Chaîne de montage DIP
La seconde chaîne de montage se nomme DIP, pour Direct Insertion Process. L´implantation des composants, qui était automatique jusqu´alors, devient manuelle avec cette chaîne. En effet, l´automatisation de l´implantation des condensateurs, des slots et d´autres connecteurs, qui traversent le PCB de la carte, est trop complexe pour être automatisée. MSI, comme tous les autres constructeurs de cartes mères, fait donc appel a cette bonne vieille segmentation du travail qui a fait et fera encore souffrir quelques générations ...

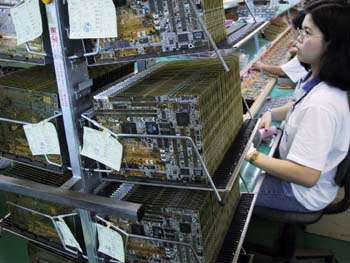

Les cartes telles qu´elles arrivent du SMT

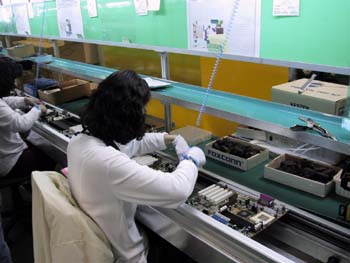

La chaîne de montage ... avec au loin un
panneau d´affichage faisant office de compteur.
Objectif de la journée, 2296 cartes, rien que ca !

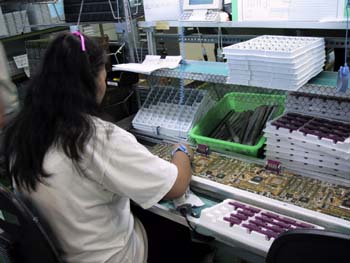

L´implantation manuelle des divers composants - ca commence à ressembler à une carte mère!

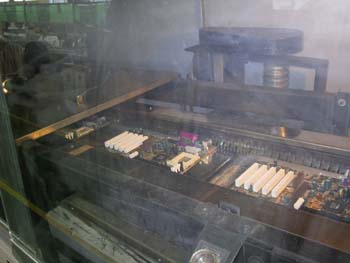

Une fois que tous les composants ont été implantés, la carte rentre dans une nouvelle machine. Le dos de la carte va passer sur de l´étain fondu, afin d´effectuer les soudures des divers composants.
