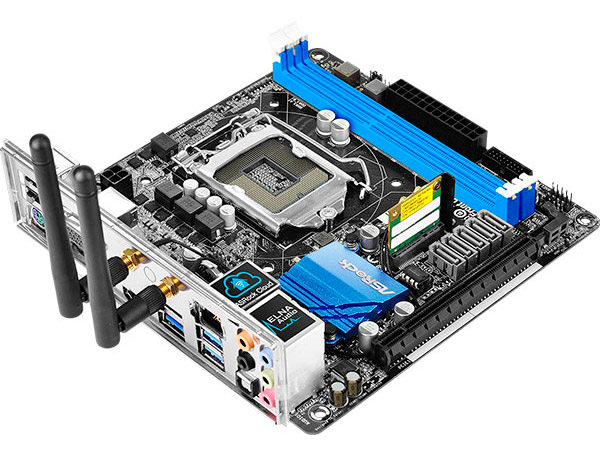

ASRock ajoute une seconde carte mère Mini-ITX en Z97 Express à son catalogue, la Z97M-ITX/ac. Plus simple que la Z97E-ITX/ac, elle vient se positionner en face des Gigabyte GA-Z97N-WIFI et MSI Z97I AC.

Il s'agit en fait d'une déclinaison à base de Z97 Express d'une carte déjà existante, la H97M-ITX/ac qui utilise pour sa part un H97 Express et ne permet donc pas l'overclocking du processeur. L'étage d'alimentation processeur est réduit à 4 phases alors que c'est un Realtek ALC892 qui s'occupe de l'audio et un Qualcomm Atheros AR87171 qui prend en charge le réseau. ASRock intègre 5 ports SATA 6G, sans utiliser le SATA Express ou le M.2. Un port mPCIe est présent, il est occupé par une carte livrée permettant de gérer le WiFi 802.11ac ainsi que le BlueTooth 4. Cette carte devrait se retrouver à 110-120 €. Vous trouverez juste-en dessous un comparatif de caractéristiques des différentes Z97 miniITX :



ASRock a également introduit ces dernières semaines 4 autres références en Z97 Express, portant le nombre totales de cartes sur ce chipset à 16.

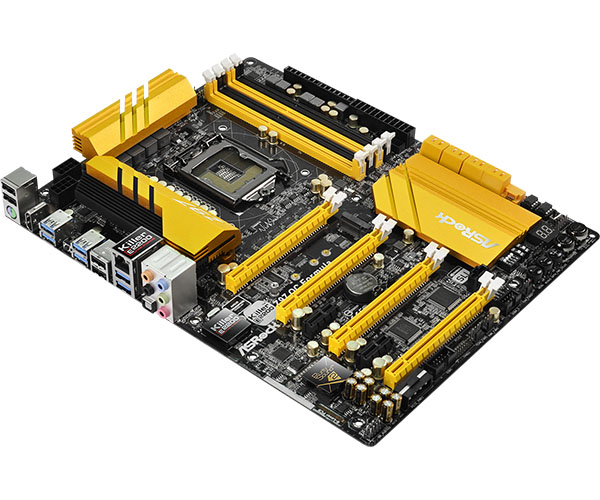

La Z97 OC Formula était absente de la gamme initiale qui ne comprenait qu'une version Micro-ATX. Cette fois on passe donc au plein format et on retrouve donc une carte orientée overclocking, avec notamment un étage d'alimentation 12 phases et divers boutons pour l'OC. La carte est également positionnée sur le Gaming pourtant déjà couvert avec les Fatal1ty avec une puce réseau Killer et une puce audio Realtek ALC1150 et son intégration de type Purity Sound 2 ("séparation" du PCB, amplificateur casque, condensateurs spécifiques…). On note qu'une garantie de 5 ans est annoncée par ASRock, encore faut-il que le revendeur veuille bien faire l'intermédiaire puisqu'à notre connaissance il n'est pas possible d'opter pour une prise en charge en direct.

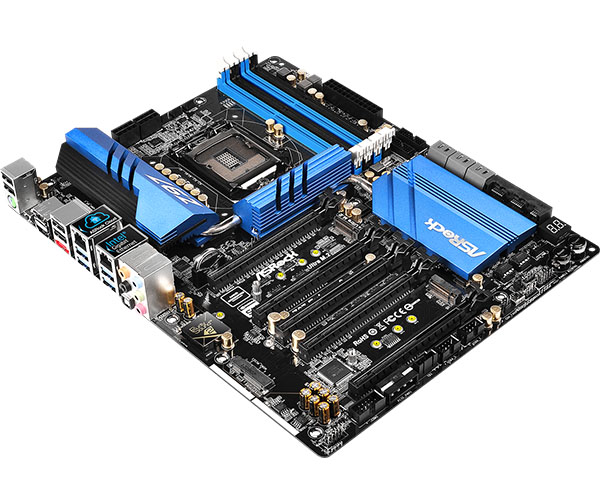

La Z97 Extreme9 prend place dans la gamme plus classique et en est le fer de lance. Par rapport à l'Extreme6, ASRock intègre un pont PCIe PEX8747 ce qui lui permet d'intégrer 4 port PCIe Gen3 fonctionnant en 4x8, ce qui lui autorise le SLI et le CrossFire sur 4 cartes. On retrouve un étage d'alimentation à 12 phases, l'ALC1150+PS2 et un réseau Intel. On note côté stockage la présence de 10 SATA, dont 4 accessibles au travers de 2 SATA Express, mais aussi d'un eSATA et de deux ports M.2, l'un pouvant fonctionner en x2 Gen2 et l'autre en x4 Gen3. L'utilisation du premier port M.2 inactive un des ports SATA Express et donc les 2 SATA qui y sont liés.

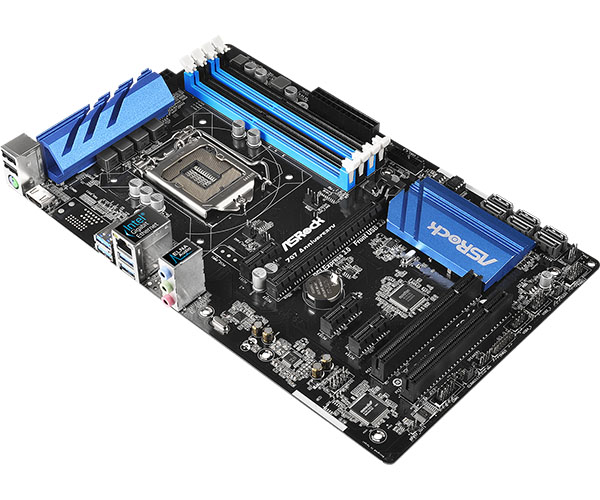

Dans l'entrée de gamme ASRock a également décliné la Z97 Pro3 dans une version moins onéreuse, la Z97 Anniversary. Par rapport à cette dernière on passe à un Realtek ALC887 et 3 jacks audio (au lieu de 6) et l'iGPU ne dispose plus que d'une sortie en HDMI. La facture étant allégée de 10 €, cela peut en valoir la peine.

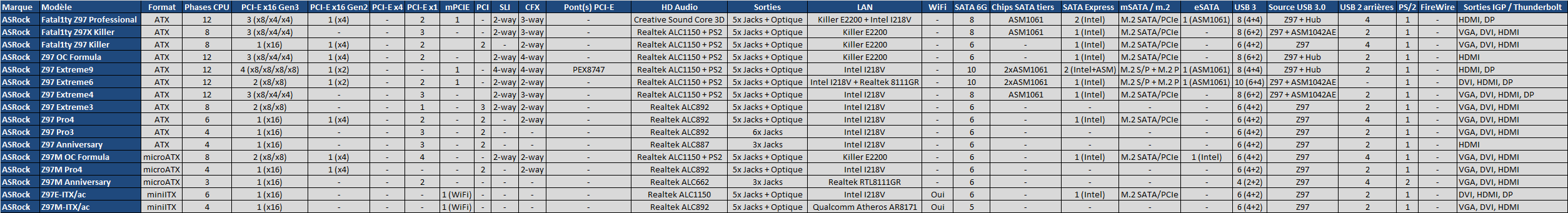

La Z97M Anniversary est par contre à éviter, sauf éventuellement pour l'oc d'un Pentium G3258, du fait de son alimentation à 3 phases seulement. Son équivalent H97M Anniversary a au moins le mérite de ne pas avoir de prétention côté overclocking. Voici les caractéristique des 16 Z97 ASRock :

Après ASUS nous nous tournons maintenant du côté d'ASRock qui propose une gamme réduite à 11 modèles - personne ne s'en plaindra. Voici le résumé de leurs caractéristiques (rendez-vous sur le site d'ASRock pour les fiches complètes ) :

Comme chez maintenant tous les constructeurs on retrouve des gammes destinées au joueurs (Fatal1ty) et aux overclockeurs (OC Formula, ici présente on l'imagine temporairement uniquement en version microATX) en sus de la gamme classique. Ces différents modèles ont toutefois de plus en plus tendances à se chevaucher, ainsi on retrouve sur la Z97M OC Formula des parties réseaux et audio habituellement intégrées sur les cartes joueurs par exemple, alors que les cartes pour joueurs - tout comme les classiques - ne sont pas en reste côté overclocking.

Globalement on note qu'ASRock n'a pas fait dans la demi-mesure côté SATA Express et M.2 puisqu'en dehors de quelques rares modèles on retrouve ces deux ports sur les cartes, avec systématiquement un port M.2 acceptant les SSD SATA et PCIe. Attention par contre, il n'est pas possible d'utiliser en même temps le port M.2 et le SATA Express (ou les SATA intégré dans ce même SATA Express), il faudra faire un choix.


ASRock Z97E-ITX/ac
Comme c'était déjà le cas sur Z87, ASRock propose une carte mère mini-ITX très complète avec la Z97E-ITX/ac. Il s'agit tout simplement de la seule mini-ITX intégrant 6 ports SATA, et ASRock ajoute en sus un port M.2 et un SATA Express. Côté WiFi on retrouve une carte 802.11ac qui prend place dans un slot mini-PCIe alors que le réseau est pris en charge par un Intel I218V et que côté audio on retrouve le meilleur codec Realtek, l'ALC1150. Il n'y a pas de place pour la meilleure intégration possible de la marque (appelée Purity Sound 2 par ASRock) mais si l'isolation d'une partie du PCB et la coque censée protéger des interférences électromagnétiques ne sont pas de la partie c'est bien le cas de l'amplificateur pour la sortie casque et des condensateurs spécifiques.


ASRock Z97 Extreme6
Une autre carte se distingue, c'est la Z97 Extreme6 qui intègre deux ports M.2. Le premier est habituel est permet de gérer un SSD en SATA ou en PCIe x2 Gen2, le second est appelé "Ultra M2" par ASRock. Ce dernier n'est pas relié au Z97 mais directement au LGA 1150 via 4 lignes PCI Express Gen3. De 1 Go /s sur un port M.2 classique on peut atteindre 4 Go /s, pour peu qu'un SSD M.2 PCIe x4 Gen3 soit disponible prochainement. Pour l'instant il est plutôt question de Gen2, ils seront donc "limités" à 2 Go /s au niveau de l'interface. A noter qu'en cas d'utilisation de ce port Ultra M2, le premier port PCIe x16 Gen3 devra se contenter de 8 lignes PCIe contre 4 pour le second.

Début octobre nous avions publié une actualité sur la montée en grade des cartes mères à base de B85 Express chez les fabricants. MSI, Gigabyte et ASUS avait en effet successivement lancée des cartes mères B85 un peu plus haut de gamme qu'à l'habitude, une bonne chose pour ce chipset qui reprend l'essentiel des caractéristiques utiles pour la majorité ne s'adonnant ni à l'overclocking ni au multi-GPU.

C'est désormais au tour d'ASRock d'entrer dans la danse avec la Fatal1ty B85 Killer. Le Socket LGA 1150 est alimenté par un étage d'alimentation à 6 phases (probablement 3 phases doublées en fait) et si deux slots PCI-Express x16 sont présent un seul est relié au LGA 1150 avec 16 lignes pouvant fonctionner en Gen3. Pour l'autre il faudra se contenter d'un lien x4 en Gen2 vers le Z87, ce qui permet de disposer du CrossFire (à une vitesse réduite) mais pas du SLI. Deux autres slots PCI-Express x1 sont intégrés, ainsi que 3 slots PCI.

En sus de l'étage d'alimentation un peu plus musclé c'est au niveau de des puces additionnelles que la carte se distingue des autres B85 de la marque par l'intégration de puces audio et réseau censées être plus haut de gamme, tels que celles que l'on trouve sur la Fatal1ty Z87 Killer mais aussi la gamme Gaming de MSI.

La gestion sonore est ainsi confiée au codec Realtek ALC1150 avec une intégration dénommée Purity Sound, avec notamment une protection contre les interférences électromagnétiques, une isolation d'une partie du PCB et un amplificateur pour sortie casque. Le réseau est pour sa part pris en charge par une puce réseau Killer de la série E2200

L'ASRock Fatal1ty B85 Killer devrait être disponible fin décembre pour environ 90 € TTC.

Déjà présentée au Computex, la Z87 Extreme11/ac est enfin finalisée. Un travail de longue haleine, assez compréhensible au vue des multiples fonctionnalités intégrées sur cette carte.

Au format E-ATX, elle intègre un étage d'alimentation à 12 phases avec des composants haut de gamme. 4 slots PCI-Express Gen3 sont intégrés et peuvent fonctionner en x8/x8/x8/x8. Un processeur LGA 1150 n'intégrant que 16 lignes PCIe, ASRock a en fait intégré un pont PEX 8747. Sa configuration est assez spéciale puisqu'il n'est connecté qu'avec 3 des 4 PCIe x16 (en x0/x16/x8 ou x8/x8/x8). Un autre des ports est lui connecté directement en x8 au CPU, avec dans ce cas une connexion CPU-PEX 8747 qui passe de x16 en x8. Ceci permet en fait à ASRock de conserver 8 lignes PCIe Gen3 pour une puce LSI 3008.

Celle-ci gère pas moins de 8 ports SAS/SATA, et est associée à une seconde puce LSI 3x24R ce qui permet au final à la carte d'intégrer 16 ports SAS/SATA 6 Gb/s en sus des 6 gérés nativement par le Z87 Express ! Les SATA du Z87 sont connectés à 6 ports SATA 6 Gb/s classique, mais aussi à 2 ports mSATA et 1 port eSATA. Bien entendu si vous utilisez le mSATA ou l'eSATA certains ports SATA seront alors inactifs.

En plus du mSATA on note l'intégration d'un port mini-PCIE et de trois ports PCI-E x1. Le mini-PCIE est occupé par une carte réseau WiFi 802.11ac et Bluetooth 4, et la carte intègre par ailleurs deux ports RJ45 Gigabit, l'un géré par un PHY Intel I217V qui travaille de pair avec le contrôleur intégré au Z87 et l'autre par une puce Intel I211AT. La gestion sonore est confiée au codec Realtek ALC1150, le plus haut de gamme de Realtek. Son intégration est soignée, c'est ce qu'ASRock appelle Purity Sound, avec notamment une protection contre les interférences électromagnétiques, une isolation d'une partie du PCB et un amplificateur pour sortie casque.

Côté USB 3.0 une floppée de port est disponible puisque la carte intègre deux connecteurs internes 20 broches reliés qui gèrent un total de 4 ports via le Z87 Express. ASRock fournit Wi-SD, un bonus venant s'intégrer dans un emplacement 5"1/4 intégrant un hub USB 3, un lecteur de cartes SD, des antennes WiFi et un emplacement interne pour SSD. Il permet de disposer de 4 ports USB 3 et vient se connecter à l'un des deux connecteurs interne ce qui permet au total de disposer de 6 ports en façade. A l'arrière de la carte mère on retrouve 4 ports, deux connectés directement au Z87 et 4 qui passent par l'intermédiaire d'un hub ASMedia. Pour rappel, ces 4 ports, comme ceux de la Wi-SD, ne disposent que de la bande passante d'un port.


On note à l'arrière de la carte la présence de deux sorties mini DisplayPort/Thunderbolt 2. Pour rappel alors que la première version du TB propose jusqu'à 4 canaux 10 Gb/s, cette nouvelle implémentation permet une agrégation de manière à proposer 2 canaux 20 Gb/s. ASRock a au passage intégré un connecteur DP-in qui permet, en le reliant à la carte graphique additionnelle, de disposer du signal de celle-ci en Thunderbolt et non plus de celui de l'iGPU.

Bien entendu pour gérer cette profusion de fonctionnalités les lignes PCIe du Z87 Express ne suffisaient pas, ASRock a donc intégré un second pont, un PEX 8605 qui permet à partir d'une ligne PCIe Gen2 d'en avoir trois. On ne sait pas quelles sont les puces connectées à ses 3 lignes. Côté refroidissement on note la présence de 3 radiateurs reliés par caloducs. Le premier surplombe l'étage d'alimentation et est accompagné d'un petite ventilateur, le second a en charge le PEX 8747 et le troisième, qui dispose également d'un ventilateur, a en charge le Z87 Express et les deux puces LSI.

La Z87 Extreme11/ac est avant tout une démonstration technologique (c'est la journée !) de la part d'ASRock, car si sa date de disponibilité et son prix n'ont pas été communiqués, ce dernier sera forcément très élevé. Les fonctionnalités sont très nombreuses, mais au-delà de la prouesse technique qui va acheter une telle carte, en prenant par exemple le risque de voir une des multiples puces tomber en panne ou en se coupant de la possibilité d'avoir une vraie carte fille SAS 16 ports pouvant aller d'une machine à l'autre ?

ASRock lance une nouvelle carte Z87 Express, la Fatal1ty Z87 Killer. Comme son nom l'indique, cette carte cible spécialement les joueurs. Pour ce faire ASRock intègre une puce réseau Killer de la série E2200, comme MSI et Gigabyte sur les gammes Gaming et Sniper.

Cette puce a la particularité d'être accompagnée d'une suite logicielle qui fait de la priorisation du trafic réseau, qui serait en partie accéléré matériellement, en fonction de l'application, de manière par exemple à conserver un bon ping en jeu si vous téléchargez depuis la même machine en même temps. Sachant qu'il est également possible de faire ceci avec des logiciels et des puces classiques et que la consommation CPU d'un E2200 est de base supérieure, il s'agit d'un avantage tout relatif.


Côté son, contrairement à la Z87 Professionnal ASRock reste sur un codec HD Audio Realtek mais utilise la version la plus haut de gamme, l'ALC1150 associé à ce qui est appelé Purity Sound. Il s'agit notamment d'une protection contre les interférences électromagnétiques, une isolation d'une partie du PCB et un amplificateur pour sortie casque.

ASRock complète la suite logicielle habituelle par Key Master, un utilitaire disposant d'une fonction Sniper Key permettant via une simple pression sur une touche du clavier d'abaisser la sensibilité de la souris afin d'avoir meilleur ajustement de la cible et d'une fonction Macro Key qui permet de créer des macros pour clavier. On notera également qu'ASRock et XSplit se sont associés et qu'une licence de 3 mois de la version Premium de ce logiciel de Streaming est offerte.

Pour les aspects les plus classiques la carte est dotée d'un étage d'alimentation processeur à 8 phases et de 3 ports PCI Express 3.0 relié au processeur, de quoi fonctionner en x16 avec une carte, x8/x8 avec deux et x8/x4/x4 avec trois. 4 ports PCI Express x1 2.0 reliés au Z87 sont également présents. Côté stockage on retrouve 6 ports SATA 6G gérés par le chipset, alors que 6 ports USB 3 peuvent être gérés dont 2 via un connecteur interne 20 broches à relier au boitier. L'iGPU est bien dôté au niveau des sorties graphiques pour qui voudrait l'utiliser, ce qui n'est pas forcément utile vu la cible, avec des ports VGA, DVI, HDMI et DisplayPort.


Le tarif de l'ASRock Fatal1ty Z87 Killer n'est malheureusement pas encore connu, mais il risque d'être aux alentours de 170-180 € vu le reste de la gamme Z87.
