Cartes mères Thin Mini ITX chez Gigabyte

Publié le 07/03/2013 à 12:10 par Guillaume Louel

Gigabyte profite du CeBIT pour montrer ses dernières cartes mères au format Thin Mini-ITX lancées il y a quelques semaines et dont nous n'avions pas encore parlé. Pour rappel, le format Thin Mini-ITX avait été annoncé par Intel fin 2010, il s'agit d'une variation du Mini ITX qui limite la hauteur des composants à 25 millimètres pour des cartes mères destinées à être intégrées dans les PC dits "All in one" (la machine est intégrée à l'écran comme dans les iMac d'Apple par exemple).

Si Intel a longtemps été seul sur le marché, ce n'est plus le cas depuis quelques temps ou l'on voit arriver d'autres acteurs comme Gigabyte. Pour rappel, Intel a annoncé en janvier dernier qu'il ne proposerait plus de cartes mères desktop au-delà des futures Séries 8.


A gauche le modèle H77, à droite le modèle B75

Deux modèles ont été annoncés par Gigabyte, les B75TN et H77TN , deux cartes mères LGA 1155 utilisant respectivement les chipsets B75 et H77 d'Intel. Comme vous pouvez le voir sur les photos, au-delà du modèle de chipset elles sont pour le moins identiques. On retrouve ainsi deux slots mémoire SODIMM accompagnés d'un slot MPCIE1x et d'un slot mSATA. Un port PCIE 4x est également présent sur le côté, on pourra éventuellement l'utiliser conjointement à une équerre. Une interface LVDS est présente pour connecter la carte mère au châssis/écran. Alors que la H77 dispose de 2 SATA 6 Gb/s parmi ses 4 ports SATA, il n'y en a qu'un pour la B75 qui ne dispose de plus pas des fonctionnalités RAID.


Du côté des ports en façade arrière, on retrouve tout a gauche le connecteur d'alimentation secteur suivi de choses plus classiques : Gigabit Ethernet, DisplayPort, HDMI, quatre USB 3.0 et deux jacks audio. En ce qui concerne les châssis utilisables pour intégrer ces cartes mères, Intel propose sur son site web une liste de compatibilité  avec certaines références. Des châssis qui restent pour l'instant quelque peu confidentiels et semblent plus réservés aux intégrateurs, mais qui pour certains pourraient se retrouver disponibles directement sur le marché suite à l'arrivée de ces cartes mères.

La Z77X-UD4H sur le point d'arriver

Publié le 15/11/2012 à 14:03 par Pierre Caillault

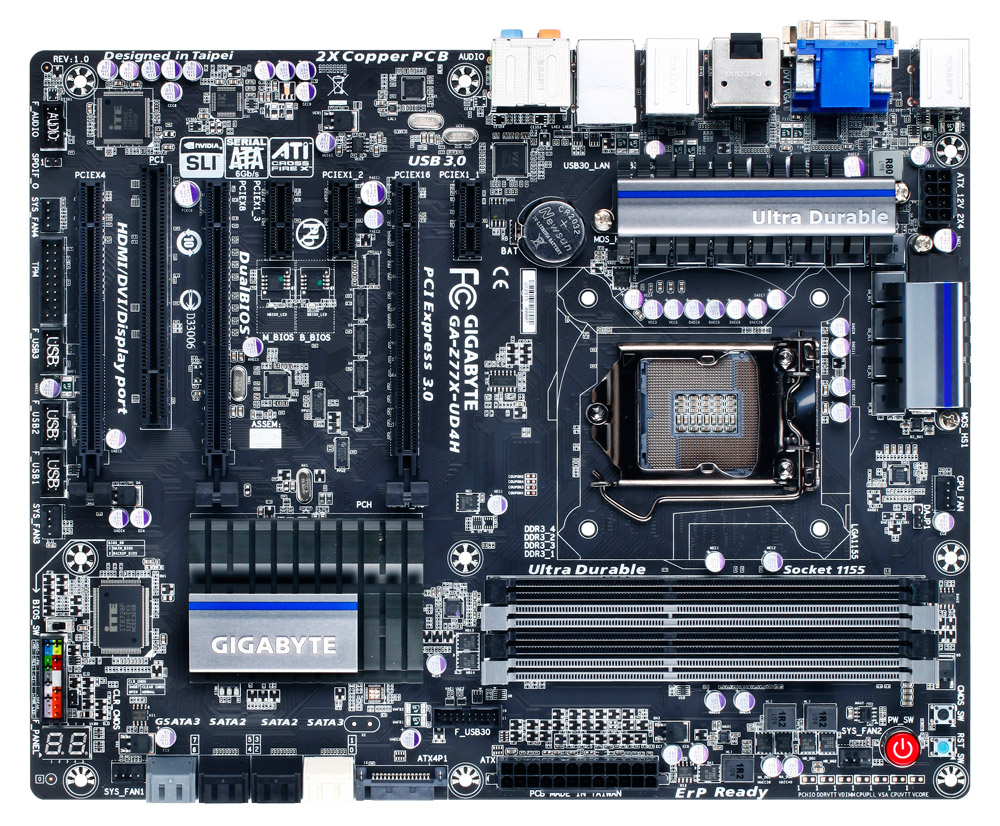

Gigabyte s'apprête à combler le trou existant entre les Z77X-UD3H et Z77X-UD5H... avec une Z77X-UD4H. Logique. Tout comme sa fiche technique. On retrouvera donc un étage d'alimentation sur 11 phases (8+2+1) au lieu de 15 pour la UD5H et de 9 pour la UD3H.


Niveau connecteurs le PCB arbore 3 PCIe x16 (fonctionnant en x16/x8-x8-x8-x4-x4). A leurs côté on trouve 3 PCI Express x1 et un PCI. Et sur le PCB justement, on repérera immédiatement l'absence des connecteurs mSATA des UD3H et UD5H.

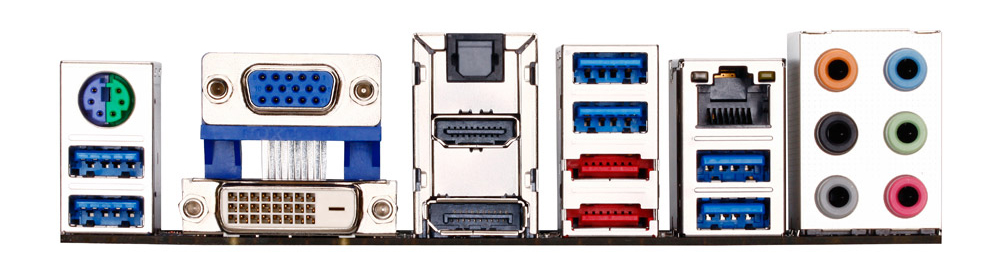

En plus des 2 SATA 6Gbps et des 4 SATA 3Gbps câblés sur le Z77, on trouvera un Marvell 88SE9172 supportant 2 SATA 6Gbps supplémentaires et deux eSATA 6Gbps sur l'arrière de la carte. Pour les USB 3.0 on la carte en propose 4 câblés sur le chipset, et 4 autres reliés à un VIA VL800. 6 de ces connecteurs USB 3.0 sont accessibles sur l'arrière de la carte mère, avec un HDMI, un DVI, un Display Port, un D-Sub, un S/PDIF, un RJ-45 (Gigabit Ethernet via chip Realtek) et la connexion audio analogique.
Le prix et la date de disponibilité ne sont pas encore divulgués, mais la Z77X-UD4H a déjà sa page produit sur le site de Gigabyte.

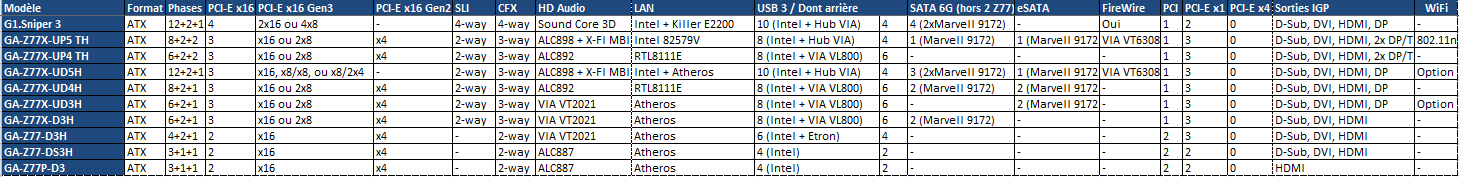

Pour y voir plus clair dans l'offre Z77 ATX de Gigabyte, vous pourrez vous reporter au tableau ci-dessous (cliquez pour une vue à taille normale).

Support Ivy Bridge : MSI à la traîne

Publié le 30/04/2012 à 12:28 par Marc Prieur

Même si l'upgrade vers Ivy Bridge n'est pas forcément des plus utiles à gamme identique, certains seront peut-être tentés par un upgrade d'un deux vers un quatre cœurs par exemple. Pour rappel, Ivy Bridge est compatible avec les cartes mères LGA 1155 H61/H67/P67/Z68, à condition de disposer d'un bios à jour. C'est bien entendu déjà le cas de toutes les cartes mères H77/Z75/Z77. Les fabricants de cartes mères sont-il pour autant prêt pour les "anciennes" cartes ? Nous avons fait le tour des sites web à la recherche des bios supportant Ivy Bridge.


Un bios Ivy Bridge chez ASUS

Pour les Z68 Express, tout le monde a été bon élève… ou presque. ASUS, ASRock, Gigabyte et MSI proposent ainsi des bios compatibles, mais ils sont encore beta chez ASRock et chez MSI seuls les modèles G3 sont à jour et les modèles B3 ne le sont donc pas.


Un bios (beta) Ivy Bridge chez ASRock

Pour le P67 Express par contre, les choses sont plus compliquées. Chez Gigabyte et ASRock, toutes les cartes disposent d'un bios à jour, là encore sous forme de bios beta chez ASRock. ASUS propose pour sa part un bios pour la majorité des modèles, sauf pour les P8P67 3.1, P8P67 WS Revolution et Sabertooth P67 qui sont curieusement passées au travers des mailles du filet pour le moment.


Un bios Ivy Bridge chez Gigabyte

MSI fait par contre figure de mauvais élève puisqu'aucune carte P67 Express n'a à ce jour un bios compatible Ivy Bridge ! Le constructeur nous a confirmé travailler à l'élaboration de ces bios, reste donc à savoir quand ils seront mis en ligne…


Un (des rares) bios Ivy Bridge chez MSI

Focus : 34 cartes mères Z77 Express

Publié le 15/03/2012 à 16:30 par Marc Prieur

Au fil des annonces, nous avons eu l’occasion de vous parler au cours des derniers jours des nouvelles cartes mères Z77 Express d’ASRock, ASUS, Gigabyte et MSI qui seront disponibles officiellement à partir du 9 avril prochain. Pour rappel, les chipsets Z77 Express et H77 Express succèdent respectivement au Z68 Express et H67 Express (le P67 express n'a pas de successeur a proprement parler).   Le principal changement par rapport aux puces actuelles est la gestion native de l'USB 3.0 - on est donc loin d'une révolution....

[+] Lire la suite

Dossier : Comparatif de cartes mères Z68 Express ASRock, Asus, Gigabyte et MSI

Publié le 27/09/2011 à 10:00 par Guillaume Louel

Un CPU LGA 1155, c'est bien, une carte mère avec, c'est mieux. Mais laquelle ? Afin d'y voir plus clair, nous vous proposons ce comparo de 4 cartes mères Z68 ASRock, Asus, Gigabyte et MSI.

[+] Lire la suite
