CES: Quatre écrans DisplayHDR en démo
(0) Réaction
Outre le pilotage de 6 écrans externes avec un Ultrabook, on pouvait voir quelques démonstrations et rappels des technologies introduites ces derniers temps par le consortium VESA. On passera rapidement sur l'Adaptative Sync et l'USB Type-C Alt-Mode pour revenir sur la certification Display HDR lancée le mois dernier.
Quatre modèles étaient présentés, un Asus PA27AC en DisplayHDR 400, un Samsung CHG70 en DisplayHDR 600, un LG 32UK950 (4K en Thunderbolt 3 en DisplayHDR 600 également) et un Philips 436M6 en DisplayHDR 1000.
A noter que cet écran Philips dispose d'une connectique USB Type-C. D'autres modèles d'écrans USB Type-C devraient être présentés, mais ils étaient en cours d'installation lors de notre passage ce matin sur le stand du consortium.
CES: 7 écrans sur un portable via DisplayPort
Peu loin du stand du HDMI Forum, on retrouvait celui de VESA, le consortium qui développe les standards libres comme le DisplayPort. On pouvait voir sur leur stand une démonstration originale avec un portable pilotant six écrans externes en simultanée à partir de deux câbles USB Type-C.
En plus de l'écran de l'ultrabook, un câble USB Type-C était connecté à un premier écran DisplayPort (via un adaptateur) en utilisant l'Alt-Mode DisplayPort MST. Un second câble DP-DP reliait un second écran au premier.
Pour les quatre autres écrans, c'est un connecteur Thunderbolt qui était branché vers un châssis externe contenant une carte graphique AMD. Cette dernière pilotant les quatre écrans, trois via des câbles DisplayPort... et un en HDMI !
La spécification de l'USB 3.2 a été publiée
La semaine dernière, l'USB-IF a publié la version finale de la spécification pour la nouvelle version de l'USB, baptisée USB 3.2. Sur le papier, cette modification est relativement mineure puisqu'elle ne fait "que" doubler les débits en utilisant les deux paires de données déjà présentes dans les câbles USB Type-C. Ces quatre canaux étaient déjà utilisés simultanément par le DisplayPort et le Thunderbolt 3.
La rétrocompatibilité est donc assurée du côté des câbles et des périphériques, il n'y a en pratique que les hubs Type-C vers multiples Type-C (qui existent à peine en pratique...) qui devront être mis à jour pour pouvoir gérer correctement l'utilisation simultanée des quatre canaux de données. L'USB-IF a effectué une "mise à jour mineure" de la spécification dédiée aux hubs pour couvrir ce changement.
La disponibilité des contrôleurs USB 3.2 et d'éventuels périphériques est pour l'instant inconnue, mais nous ne serions pas surpris de voir les premiers périphériques d'ici au CES en janvier.
Quels chipsets pour Cannon Lake ?
La semaine dernière, nous évoquions les caractéristiques des futurs processeurs Coffee Lake d'Intel. Pour rappel, cette gamme fabriquée en 14nm reprend l'architecture de Skylake/Kaby Lake, mais en augmentant le nombre de coeurs présents (on passe de 4 à 6 sur le haut de gamme). Le lancement de ces puces est pour rappel prévu pour la rentrée, alors qu'a l'origine on l'attendait l'année prochaine.
Il n'est pas commun qu'Intel avance de la sorte une sortie de processeurs dans ses roadmaps, et si l'on peut disserter sur la raison, c'est surtout les conséquences qui sont intéressantes, particulièrement sur les cartes mères qui supporteront, ou non, ces nouvelles puces.
Car si les Coffee Lake utiliseront le même socket (LGA1151) que les actuels Skylake et Kaby Lake, la question de leur compatibilité avec les actuelles cartes mères Z170/Z270 reste particulièrement floue. La semaine dernière, le compte Twitter d'Asrock a fait parler de lui en indiquant que Coffee Lake réclamera de nouvelles cartes mères Z370. Un tweet rapidement retiré par Asrock pour une information que nous n'avons pas pu confirmer à 100% de notre côté.
Deux slides vraisemblablement issus d'une roadmap Intel ont été publiés ce week end sur un forum chinois . S'ils sont authentiques, les informations contenues sont pour le moins... intrigantes.
Selon cette présentation, Intel proposera deux chipsets pour Coffee Lake-S (la version desktop), le premier serait un Z370 qui porterait le doux nom de Kaby Lake Refresh PCH (!) et comme son nom l'indique, il s'agit du même chipset que l'on connaît sous le nom de Z170 et Z270, avec le support activé des Coffee Lake.
Mais il ne s'agit en pratique que d'un chipset d'interim puisque le "vrai" chipset de Coffee Lake, celui qui était prévu pour son lancement (avant qu'il soit avancé) et qui porte le nom de Cannon Lake PCH (les roadmaps du constructeurs ont été amplement chamboulées...) n'arrivera qu'en début d'année prochaine.
Ce nouveau chipset est particulièrement important puisqu'il apportera, enfin, le support natif de l'USB 3.1, ainsi qu'une gestion du WiFi et du Bluetooth. D'autres nouveautés semblent intégrées avec la gestion de Thunderbolt 3.0 et de DP1.4 (vraisemblablement par les ports natifs USB 3.1, quelque chose dont on se doutait avec l'ouverture du standard Thunderbolt annoncé il y a peu par Intel), mais aussi un contrôleur SDXC 3.0 ainsi que des nouveautés sur l'interface audio. Le slide met en avant la gestion d'un C-State C10 (censé être présent depuis Skylake ) et du "Modern Standby" (lui aussi censé être présent mais pas forcément géré de manière complète).
Il est assez cocasse de voir que le Z370 ne sera donc pas un chipset "Séries 300", et l'on voit ici surtout les conséquences des bouleversements de roadmaps de dernière minute du constructeur. Reste que si le Z370 est effectivement basé sur le PCH de Skylake et Kaby Lake, le discours d'Intel pour justifier la nécessité d'un "nouveau" chipset pour ses CPU sera intéressant à écouter... Et si la rétrocompatibilité est effective, on pourra se demander où est le besoin de lancer un chipset éphémère qui ennuiera bien probablement les constructeurs de cartes mères et les revendeurs !
IDF: Alpine Ridge et Thunderbolt 3
Au milieu des sessions sur l'USB 3.1, Intel présentait également Thunderbolt 3. Pour rappel, Thunderbolt 3 a été annoncé l'année dernière par Intel et utilise lui aussi le connecteur USB Type-C.
Techniquement, Thunderbolt 3 repose sur ce que l'USB-IF appelle « l'alternate mode », un mode de fonctionnement alternatif qui permet, après négociation, de reconfigurer les quatre canaux de données présents dans les câbles USB Type-C.
L'alternate mode est déjà utilisé pour la gestion du DisplayPort au travers de l'USB. Un autre mode alternate est reconnu aujourd'hui par l'USB-IF, le MHL développé par le MHL Consortium . Le MHL vise plus particulièrement à résoudre les questions de connectivité avec les téléviseurs et autres périphériques grand public, ainsi que l'électronique embarqué dans les automobiles.
Une différence fondamentale entre DisplayPort, MHL et Thunderbolt 3 est que dans le cas des deux premiers, il s'agit de standards ouverts. Pour cela, l'USB-IF a crée une nouvelle classe d'identifiants (les SID) qui peuvent être partagés par les constructeurs qui adhèrent au standard.
Thunderbolt 3 est différent car il s'agit d'une norme propriétaire d'Intel, ce qui veut dire qu'Intel n'utilise pas de SID, mais des VID classiques (Vendor ID). Pour faire simple, seul Intel pourra développer des contrôleurs Thunderbolt à l'avenir car le mode alternatif ne peut s'activer qu'entre des périphériques qui disposent de SID ou de VID identiques. On ne s'attendra donc pas a voir Intel proposer des licences à d'autres constructeurs de contrôleurs USB à l'avenir.

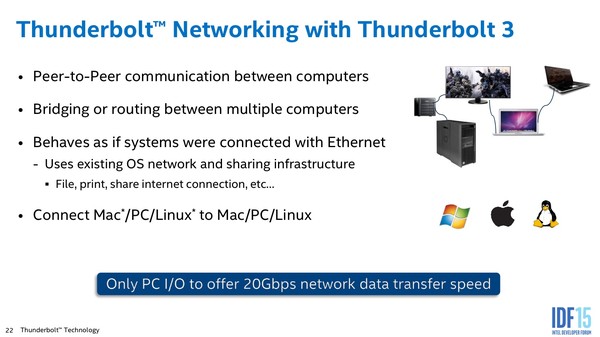

Thunderbolt 3 ajoute également un mode réseau peer to peer, qui est également possible avec l'USB 3.1, mais qui réclame un support dans le système d'exploitation. Un interlocuteur de Microsoft nous a confirmé que Windows 10 ajouterait sous peu un mode réseau via USB, ce qui est une magnifique nouvelle !

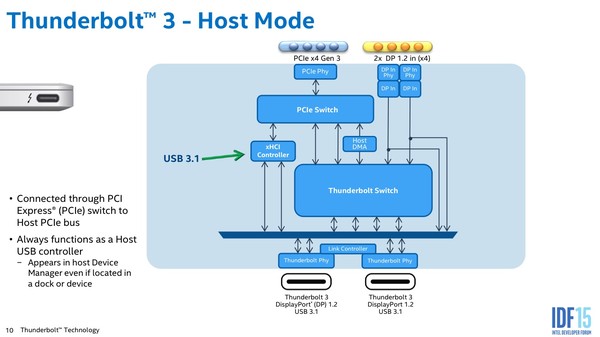

D'un point de vue technique, l'idée de Thunderbolt pour rappel est de faire passer des lignes PCI Express, dans le cas du 3, au travers de l'USB, une des rares choses (voir notre article précédent) qui n'a pas été standardisée par l'USB-IF. Interrogé sur le sujet, la question a pourtant bel et bien été envisagée. Dell, HP, et d'autres constructeurs de PC portables avaient commencé à développer un standard ouvert et interopérable en mode alternatif, qui aurait pu être utilisée pour standardiser le fonctionnement de docks par exemple.
Malheureusement l'effort n'a pas abouti et aujourd'hui la seule option pour faire passer du PCI Express par l'USB est Thunderbolt. Officiellement, l'USB-IF ne s'intéresse pas au développement d'une alternative même s'ils ont indiqué que la porte reste ouverte « si il y a de la demande ».

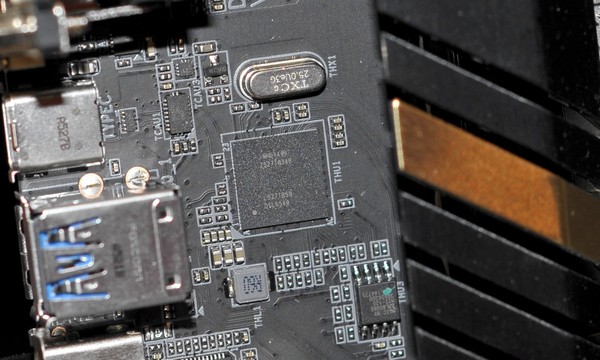

Le contrôleur USB 3.1/Thunderbolt 3 Alpine Ridge d'Intel
Aujourd'hui un seul contrôleur Thunderbolt 3 est « disponible », l'Alpine Ridge d'Intel. En pratique la disponibilité n'est pas encore effective et si Gigabyte a annoncé quelques cartes mères Z170 avec ce contrôleur, elles ne sont pas disponibles aujourd'hui.

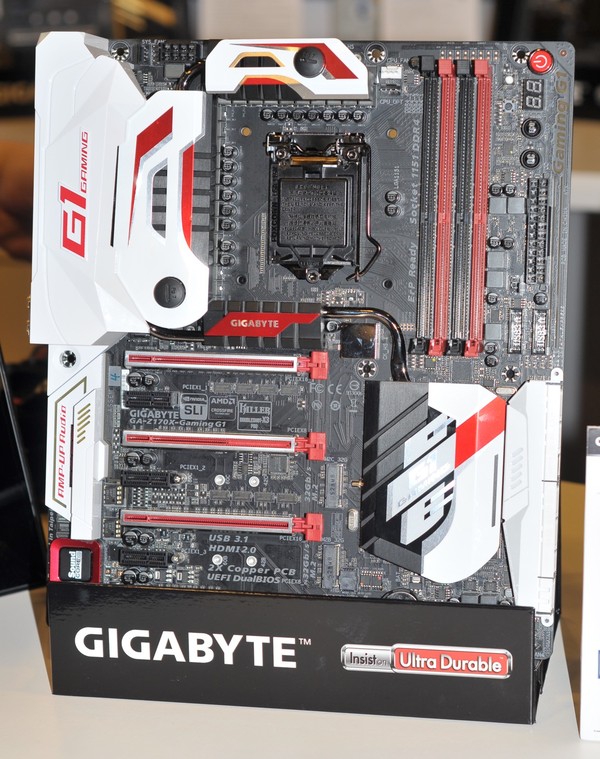

La très très lourde Z170 G1 Gaming de Gigabyte dont même les ports SATA Express sont recouverts de métal !
Nous avons croisé quelques cartes sur le stand de Gigabyte mais en ce qui concerne la disponibilité, il semblerait au mieux qu'elle soit effective le mois prochain (Intel n'a pas voulu préciser officiellement mais la disponibilité d'ici un mois a été évoqué par un ingénieur dans les allées).

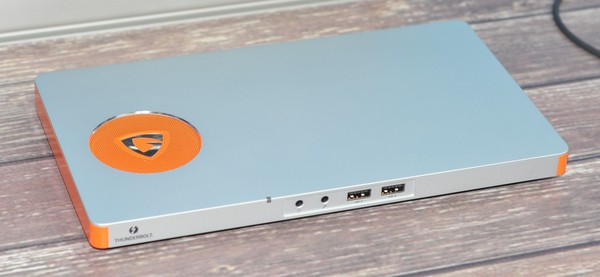

En pratique l'intérêt de Thunderbolt pourra se faire pour des docks, c'est le cas d'un portable MSI qui était montré avec un dock externe qui en plus d'avoir divers ports incluait un GPU graphique mobile AMD. Ce dock gère en même temps l'USB-PD pour charger le portable.
Une autre option montrée est un cas que l'on a vu de nombreuses fois au fil des années, celui d'utiliser une carte graphique desktop avec un portable. Un boitier de ce type était montré avec une Radeon R9 270 a l'intérieur. En pratique on reste limité à une connexion PCI Express x4.

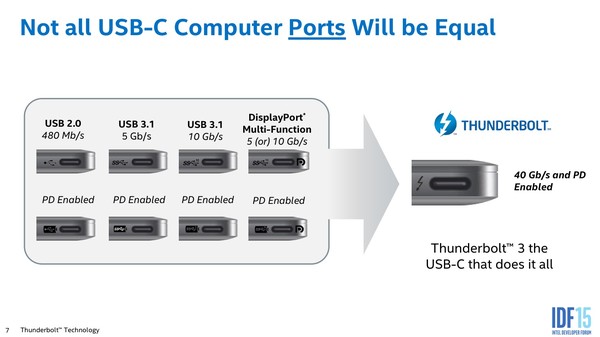

Globalement notre avis ne change pas sur Thunderbolt. Si l'idée de partager des lignes PCI Express est excellente, Thunderbolt ne fait que fragmenter le futur écosystème de l'USB 3.1/Type-C. La stratégie d'Intel sera très probablement contre-productive a l'avenir et si le constructeur se vante dans ses présentations du fait que seul ses ports Thunderbolt 3 gèrent « toutes » les options de l'USB Type-C, en pratique cela ne fait qu'ajouter à la confusion. D'autant plus problématique quand ses propres contrôleurs sont en retard !
Il serait salutaire que l'USB-IF poursuive son effort de développement d'un standard d'encapsulation du PCI Express ouvert, pour mettre un terme définitif à l'aventure propriétaire Thunderbolt.
