Quatre cartes Thin Mini ITX chez Asrock

Publié le 07/03/2013 à 12:56 par Guillaume Louel

Gigabyte n'est pas le seul à s'être lancé récemment sur le Thin Mini ITX (voir notre actualité précédente pour plus de détails) puisque l'on trouve aussi sur le site d'Asrock quatre références : Z77TM-ITX , H77TM-ITX , B75TM-ITX  et H61TM-ITX .



[ Z77TM-ITX ]  [ H77TM-ITX ]  [ B75TM-ITX ]  [ H61TM-ITX ]

Comme vous pouvez le voir sur ces photos, et à l'image de ce que propose Gigabyte, il s'agit (au-delà d'une utilisation intensive de Photoshop) de quatre cartes qui ne se différencient que par le modèle de chipset qu'elles utilisent : Z77, H77, B75 et H61. Pour rappel, le B75 contrairement aux Z77/H77 ne dispose que d'un seul port SATA 6Gb/s et est dépourvu de RAID. Le H61 ne dispose d'aucun port SATA 6Gb/s et est en prime dépourvu d'USB 3.0. Sur cette carte, un chipset EtronTech EJ188 est ajouté pour apporter la fonctionnalité (4 ports dont 2 à l'arrière de la carte).

On retrouve pour le reste des caractéristiques communes, à savoir la présence de deux slots mémoires SODIMM, d'un slot mini PCIe ainsi qu'un slot 4x qui ne sera utilisable qu'au travers d'une équerre. La partie réseau est gérée au travers d'un contrôleur Realtek RTL8111E-VL tandis que le son est géré par une autre puce Realtek, un ALC892.


On notera pour la façade arrière la présence du connecteur secteur, de deux ports USB 2.0, un DVI et un HDMI, un port eSATA, un port Gigabit Ethernet ainsi que deux ports USB 3.0 ainsi que deux jacks audio.

Support Ivy Bridge : MSI à la traîne

Publié le 30/04/2012 à 12:28 par Marc Prieur

Même si l'upgrade vers Ivy Bridge n'est pas forcément des plus utiles à gamme identique, certains seront peut-être tentés par un upgrade d'un deux vers un quatre cœurs par exemple. Pour rappel, Ivy Bridge est compatible avec les cartes mères LGA 1155 H61/H67/P67/Z68, à condition de disposer d'un bios à jour. C'est bien entendu déjà le cas de toutes les cartes mères H77/Z75/Z77. Les fabricants de cartes mères sont-il pour autant prêt pour les "anciennes" cartes ? Nous avons fait le tour des sites web à la recherche des bios supportant Ivy Bridge.


Un bios Ivy Bridge chez ASUS

Pour les Z68 Express, tout le monde a été bon élève… ou presque. ASUS, ASRock, Gigabyte et MSI proposent ainsi des bios compatibles, mais ils sont encore beta chez ASRock et chez MSI seuls les modèles G3 sont à jour et les modèles B3 ne le sont donc pas.


Un bios (beta) Ivy Bridge chez ASRock

Pour le P67 Express par contre, les choses sont plus compliquées. Chez Gigabyte et ASRock, toutes les cartes disposent d'un bios à jour, là encore sous forme de bios beta chez ASRock. ASUS propose pour sa part un bios pour la majorité des modèles, sauf pour les P8P67 3.1, P8P67 WS Revolution et Sabertooth P67 qui sont curieusement passées au travers des mailles du filet pour le moment.


Un bios Ivy Bridge chez Gigabyte

MSI fait par contre figure de mauvais élève puisqu'aucune carte P67 Express n'a à ce jour un bios compatible Ivy Bridge ! Le constructeur nous a confirmé travailler à l'élaboration de ces bios, reste donc à savoir quand ils seront mis en ligne…


Un (des rares) bios Ivy Bridge chez MSI

Focus : 34 cartes mères Z77 Express

Publié le 15/03/2012 à 16:30 par Marc Prieur

Au fil des annonces, nous avons eu l’occasion de vous parler au cours des derniers jours des nouvelles cartes mères Z77 Express d’ASRock, ASUS, Gigabyte et MSI qui seront disponibles officiellement à partir du 9 avril prochain. Pour rappel, les chipsets Z77 Express et H77 Express succèdent respectivement au Z68 Express et H67 Express (le P67 express n'a pas de successeur a proprement parler).   Le principal changement par rapport aux puces actuelles est la gestion native de l'USB 3.0 - on est donc loin d'une révolution....

[+] Lire la suite

7 cartes Z77 Express pour ASRock

Publié le 08/03/2012 à 15:12 par Marc Prieur

Après ASUS et Gigabyte, ASRock a également présenté sa gamme Z77 Express à l'occasion du CeBIT. Elle est pour le moment composée de 7 cartes en ATX et mATX dont les spécifications sont les suivantes :


Le très haut de gamme est partagé entre deux cartes offrant chacune des avantages par rapport à l'autre, la Z77 Professionnal et la Z77 Extreme 9. La Professionnal embarque le bloc d'alimentation processeur le plus surdimensionnée des deux, avec 16+8 phases contre deux fois moins pour l'Extreme 9. A contrario cette dernière embarque un pont PLX PEX 8747 de manière à pouvoir gérer ses 4 PCI-Express x16 3.0 en x16/x0/x16/x0 ou x8/x8/x8/x8 alors que la Professionnal n'a que deux ports 3.0 en x8/x8 (ou x16/x0).

Côté réseau on retrouve le même port Gigabit géré par une puce Broadcom BMC57781 et l'audio est confié à une puce ALC898 des deux côtés ainsi que le FireWire. 4 SATA 6G additionnels gérés 2 puces ASM1061 sont proposés, ainsi que 8 à 12 ports USB 3.0 ! Aux 4 ports Intel viennent se rajouter des ports gérés par une ou deux puces EJ188. On notera que si cette puce permet de gérer 4 ports, elle n'est connectée qu'en PCI-Express x1 Gen2 (contre du x2 pour l'EJ198) ce qui ne permet que de disposer d'un débit équivalent à un port USB 3.0 à son plein potentiel pour les quatres.

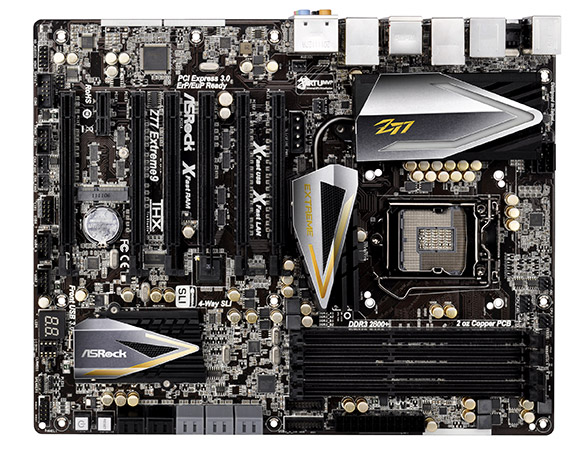

[ Z77 Extreme 9 ]  [ Z77 Extreme 6 ]  [ Z77 Extreme 4 ]  [ Z77 Professional]  [ Z77 Performance ]

Si la Professionnal dispose de deux PCI, de deux PCI-E x1 (en sus d'un x16 câblé en x4), l'Extreme 9 se limite à 1 seul PCI-E x1. Elle dispose par contre d'un slot mini PCI-Express destiné à accueillir une carte WiFi 802.11n / Bluetooth 4 fournie. Il faut noter que sur la Professionnal ASRock fait appel à switch PLX afin d'avoir assez de lignes PCI-Express disponibles pour tout le monde.

L'Extreme 6 partage avec l'Extreme 9 le bloc d'alimentation et avec la Professionnal la configuration des PCI-Express x16. On passe à 6 USB 3 dont 4 gérés par le Z77 et 4 SATA 6G dont 2 via le Z77. Sur l'Extreme 4 on perd le mini PCI-E et le PCI-Express x16 câblé en x4 Gen2 sur le Z77 pour un second port PCI-E x1, alors que la puce USB 3 additionnelle n'est plus une Etron mais une ASMedia. La Performance ne dispose que d'un slot PCI-E x16 relié aux lignes du CPU avec un second relié en x4 au Z77, son codec HD Audio est un cran inférieur et elles se contentent des 2 SATA 6G du Z77. Dans l'entrée de gamme la Pro 4 a un bloc d'alimentation allégé avec 4+1 phases, pas d'eSATA et seulement les 4 USB 3 du chipset. Le réseau est confié ici à une puce Realtek.

Enfin ASRock propose une seule référence en mATX dans un premier temps, la Z77 Professional-M. Une carte mère somme toute assez complète vu son format réduit. Le constructeur lancera également une carte mini ITX, la Z77E-ITX, comme c'est le cas d'ASUS avec la Z77-I Deluxe.

Dossier : Comparatif de cartes mères Z68 Express ASRock, Asus, Gigabyte et MSI

Publié le 27/09/2011 à 10:00 par Guillaume Louel

Un CPU LGA 1155, c'est bien, une carte mère avec, c'est mieux. Mais laquelle ? Afin d'y voir plus clair, nous vous proposons ce comparo de 4 cartes mères Z68 ASRock, Asus, Gigabyte et MSI.

[+] Lire la suite
