VESA publie la spécification eDP 1.4a

Tags : DisplayPort; VESA;
Publié le 10/02/2015 à 16:07 par
Imprimer

Après l'annonce de DisplayPort 1.3 et de son interopérabilité avec l'USB Type-C en septembre dernier, le comité VESA vient d'annoncer la nouvelle version de sa spécification Embedded DisplayPort (eDP), en version 1.4a. Pour rappel, l'eDP est une version de DisplayPort destinée aux usages embarqués. Le standard définit par exemple comment communiquer avec une dalle LCD dans un PC portable, ou dans une machine « tout en un ».

En pratique, eDP 1.4a apporte une remise à niveau du standard par rapport à la version câblée DisplayPort 1.3, le changement principal étant l'arrivée du mode de communication High Bit Rate 3 (HBR3) qui propose un débit par ligne de 8.1 Gbps.

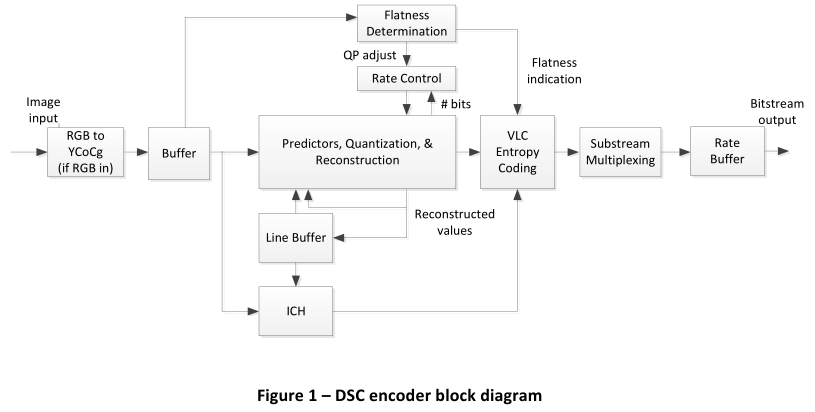

On retrouve cependant deux nouveautés qui ne sont pas présentes dans le standard DP 1.3. La première concerne la compression des données. Le transfert des données entre PC et écran se fait de manière brute dans les standards actuels, l'idée d'appliquer une compression peut être alléchante sur le papier. Dans ce but, VESA avait annoncé en avril dernier Display Stream Compression (DSC), un algorithme de compression quasi sans-pertes.


Il ne s'agit pas réellement d'une compression sans perte, mais d'une compression décrite par VESA (voir ce PDF ) comme « sans perte visuelle ». En pratique, il s'agit d'une compression à bitrate constant développée spécifiquement pour l'occasion et qui utilise entre autre un concept d'historique des couleurs indexées (voir ce brevet  de Broadcom). La performance de l'algorithme est décrite comme n'étant pas distinguable visuellement par rapport à l'original, ou quasiment, lorsque testé à 8 bits par pixels. On attendra de voir le résultat en pratique pour juger réellement du résultat. Le cumul du mode HSB3 et de la compression DSC permet sur le papier de piloter des écrans 8K.

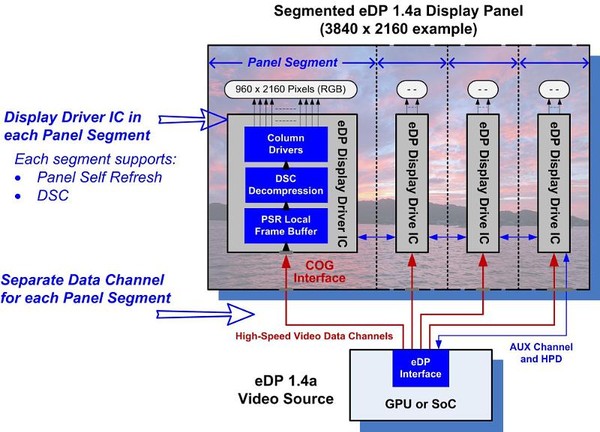

L'autre nouveauté concerne l'arrivée d'un mode dit Multi-SST (Multi Single Stream Transport). Proposée par Samsung d'après le communiqué de presse, la fonctionnalité permet de découper l'accès à une dalle en segments, pour chacun des canaux eDP.


La dalle est ainsi découpée en segments qui sont chacun pilotés par leur propre contrôleur, ce qui simplifie grandement leur implémentation pour les hautes résolutions (l'iMac 5K d'Apple utilise à contrario un contrôleur de timings unique pour toute la dalle, développé spécifiquement pour l'occasion).

D'autres améliorations ont été apportées à des fonctionnalités existantes comme le Panel Self Refresh qui permet de ne rafraichir que certaines zones de l'écran, même si aucun détail technique n'est annoncé.

Si le standard est annoncé aujourd'hui, VESA indique que les premiers systèmes utilisant eDP 1.4a devraient voir le jour en 2016.
