ASRock X99 Extreme11, 18 SATA/SAS et 4x16 PCIe Gen3

Publié le 09/10/2014 à 17:13 par
Imprimer

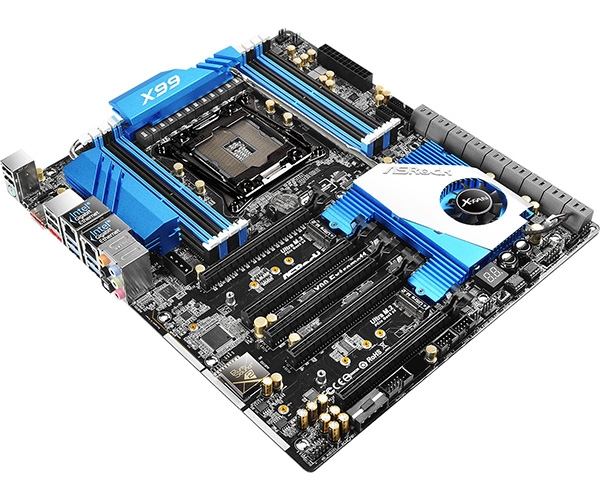

ASRock lance une nouvelle carte mère LGA 2011-v3 E-ATX, la X99 Extreme11. Cette carte fait le plein de fonctionnalité, notamment côté stockage avec :

- 10 ports SATA 6G gérés par le X99
- 8 ports SAS gérés par un LSI SAS 3008
- 2 eSATA
- 2 M.2 SATA / PCIe x4 Gen3

Comme d'habitude ces ports ne peuvent pas être utilisés simultanément, ainsi si vous utilisez les deux M.2 et les 2 eSATA, seuls 6 ports SATA 6G gérés par le X99 seront fonctionnels. De plus seul le premier port M.2 sera utilisable avec un processeur gérant 28 lignes PCIe tel que le 5820K. Au final on peut tout de même dans tous les cas utiliser 18 SSD/HDD de manière simultanée !

Tout ceci est assez gourmand en lignes PCI-Express Gen3, puisque le LSI SAS 3008 est interconnecté en x8 Gen3, soit un total de 12 ou 16 lignes selon le nombre de ports M.2 fonctionnels. Il ne reste donc que 16 ou 24 lignes exploitables pour les ports PCI-Express x16.

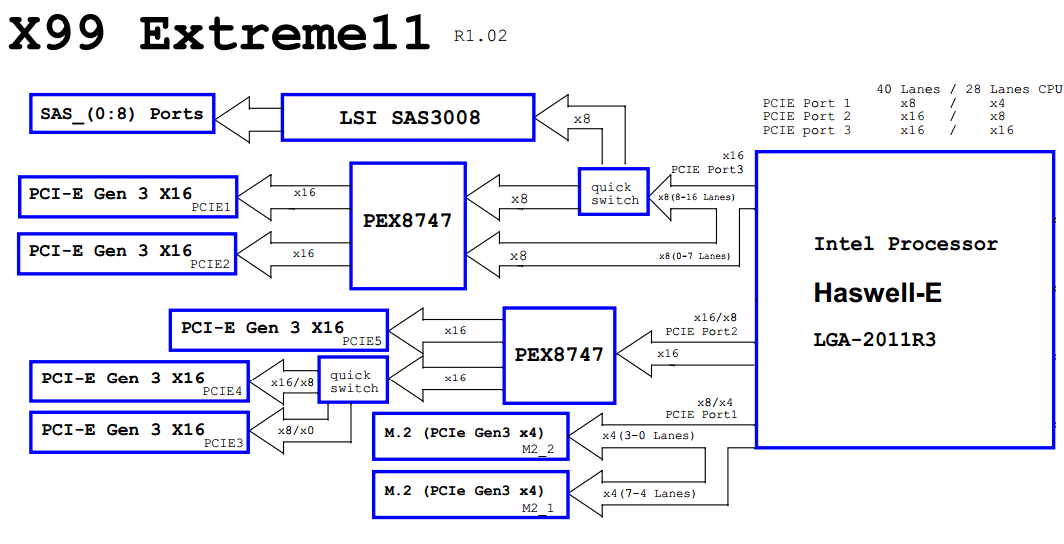

C'est pour cette raison qu'ASRock intègre sur sa carte pas moins de deux switch PLX PEX 8747, ce qui lui permet d'annoncer un support de 4 cartes graphiques chacune interconnectées en PCIe Gen3 x16. 5 slots sont même intégrés, mais dans ce cas il faut utiliser deux cartes de faible épaisseur on fonctionne en x16/x16/x8/x8/x16.

Attention toutefois, comme d'habitude avec ce genre de switch, si chaque carte est interconnectée en x16 au switch, le switch en lui-même n'est connecté au mieux qu'en x16 au CPU. Si le besoin en bande passante se situe entre le processeur et les cartes et non entre les cartes en elles-mêmes, on ne bénéficiera pas de bande passante supplémentaire par rapport à deux cartes connectées en x8/x8, et dans tous les cas rares sont les applications nécessitant plus de passante que le x8 PCIe Gen3.

Vu le nombre de lignes restant disponibles après celles nécessaire au stockage, il est avec un processeur 5930K/5960X 40 lignes le premier PLX est connecté en x8 (ou x16 si on désactive le LSI SAS 3008), et le second en x16. Avec un 5820K il restera 16 ligne, chaque PLX serait donc interconnecté en x8. Si toutes les cartes ont besoin du maximum de bande passante vers ou depuis le CPU en même temps, on a donc avec un 5820K l'équivalent d'un x4 pour chaque carte ! Les x16 sont donc avant tout un artifice marketing dans ce cas, et à défaut d'une bande passante utilisable cela permet à un 5820K de gérer 4 cartes, ce qui n'est pas le cas nativement. Vu le prix de la X99 Extreme11, il faudra toutefois chercher son intérêt côté stockage.


Pour le reste ASRock fait appel à l'étage d'alimentation qu'on trouve sur le reste de la gamme, il est composé d'un contrôleur PWM gérant 6 canaux, chaque canal disposant d'un doubleur ce qui permet à ASRock d'annoncer un étage à 12 phases. L'audio est pris en charge par un codec Realtek ALC1150 disposant de l'intégration maison "Purity Sound 2", alors que 2 ports réseaux Gigabit sont disponibles, l'un géré par un PHY Intel I218V et l'autre par un contrôleur Intel I211AT. 8 ports USB 3 sont disponibles, 4 à l'arrière et 4 via des connecteurs internes. Deux des connecteurs à l'arrière sont gérés par une puce ASM1042, le reste directement par le X99.

Le prix de la X99 Extreme11 n'est pas encore connu.
