[MAJ] Comparatif : quelle Radeon HD 4870 ?

Asus EAH4870 DK TOP

L’EAH4870 DK est la première Radeon HD 4870 personnalisée par Asus. Elle existe en 3 versions :

EAH4870 DK 512 Mo : 200 €
EAH4870 DK 1 Go : 230 €
EAH4870 DK TOP 512 Mo : 230 €

C’est cette dernière version que nous avons testée. Comme d’habitude avec les variantes TOP d’Asus elle est overclockée d’origine et présente des fréquences de 815 MHz pour le GPU et de 925 MHz pour la mémoire contre 750 et 900 MHz pour les cartes non overclockées.

La carte

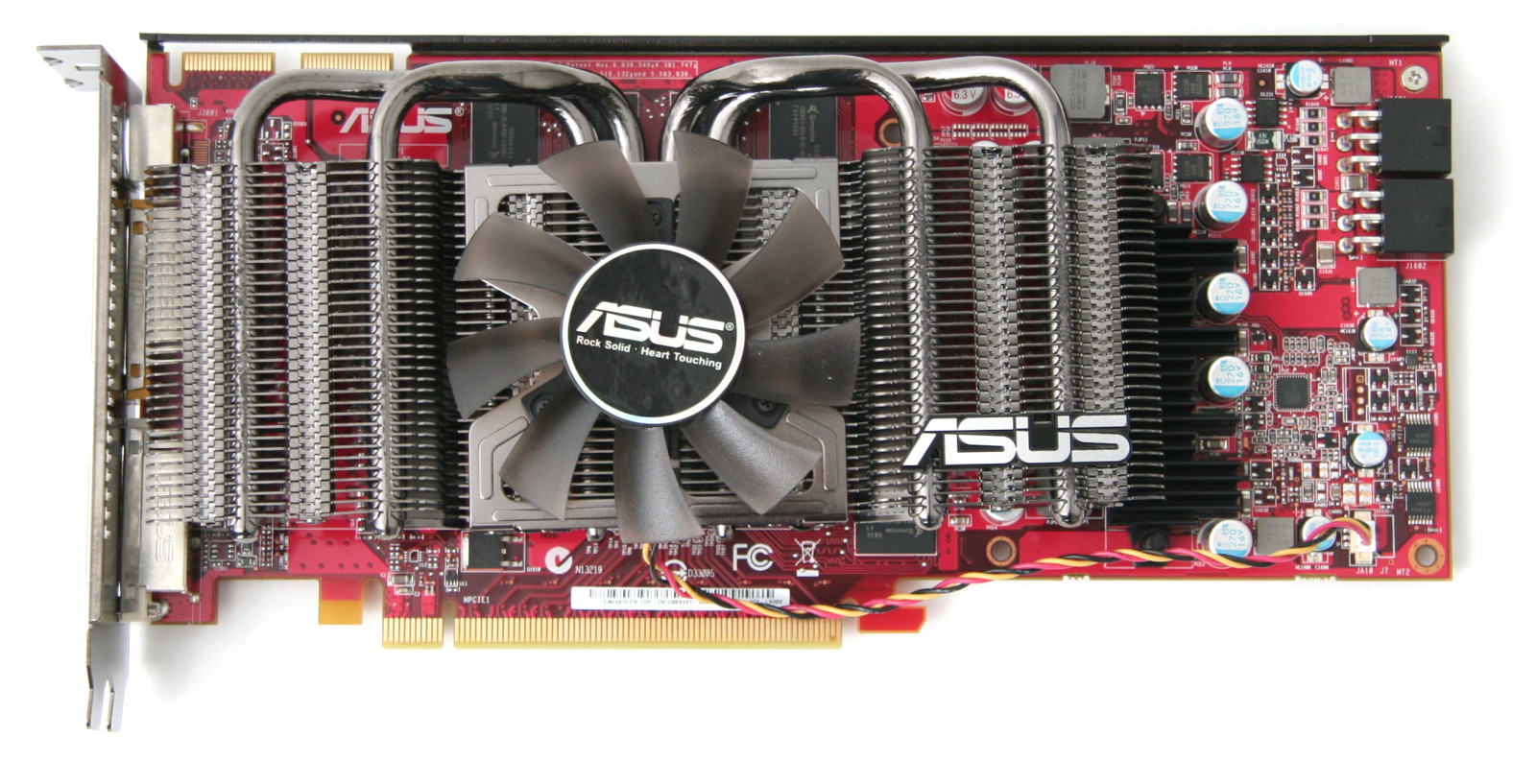

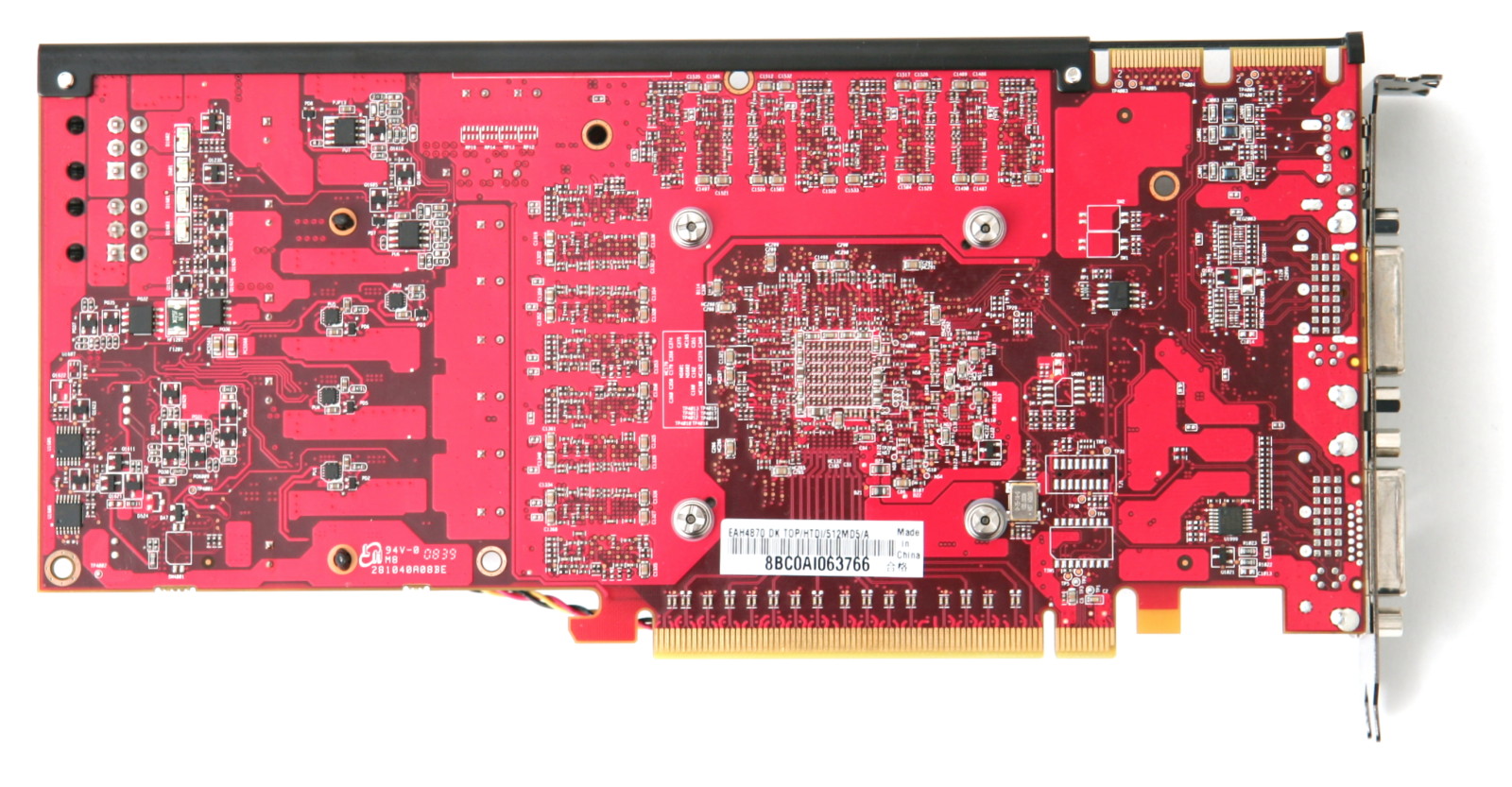

Cette Radeon HD 4870 d’Asus utilise un PCB différent de celui de référence, notamment au niveau de l’étage d’alimentation qui a été complètement revu. Au niveau des sorties nous retrouvons une configuration classique avec 2 DVI dual-link et une sortie TV.

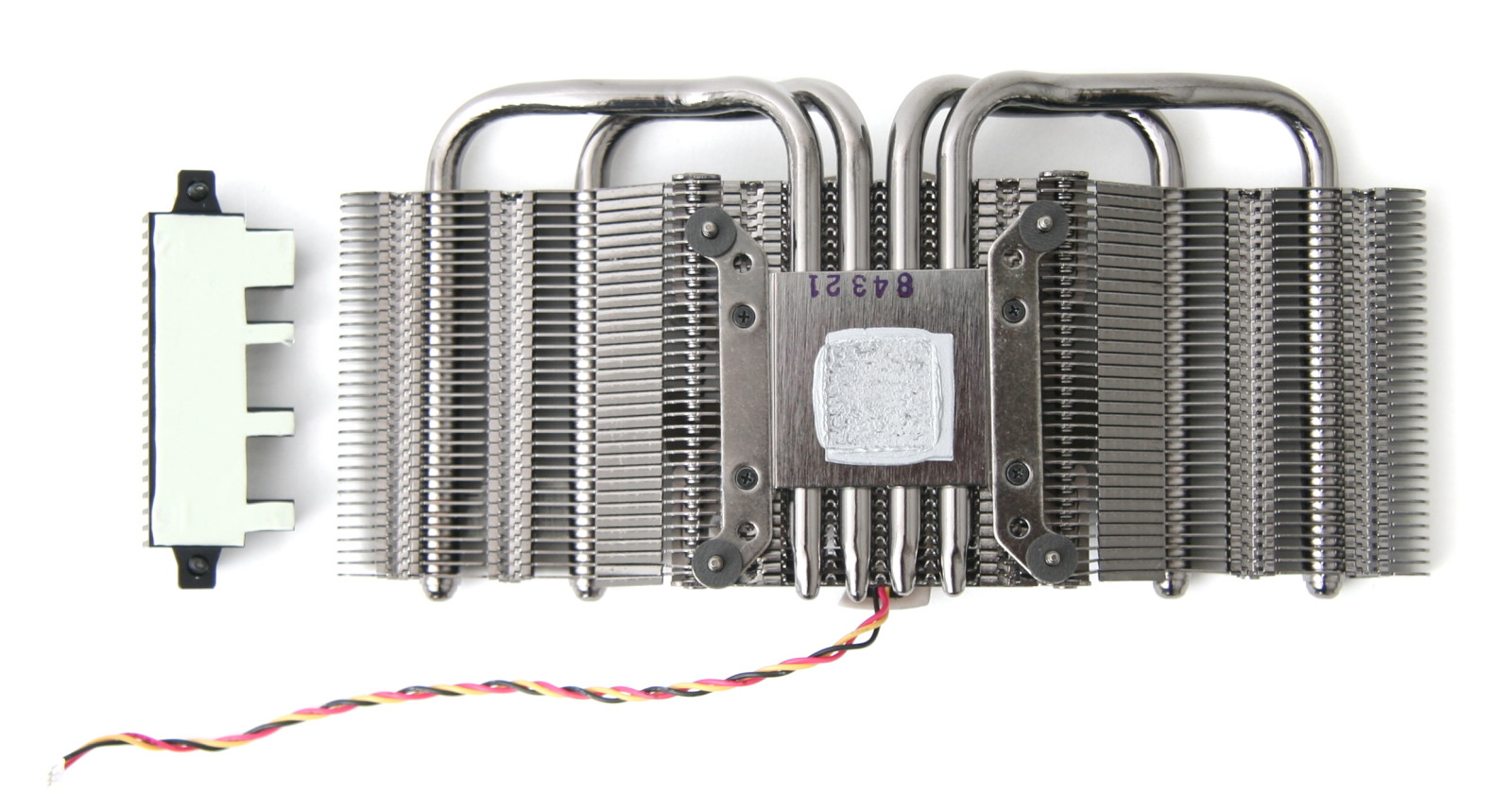

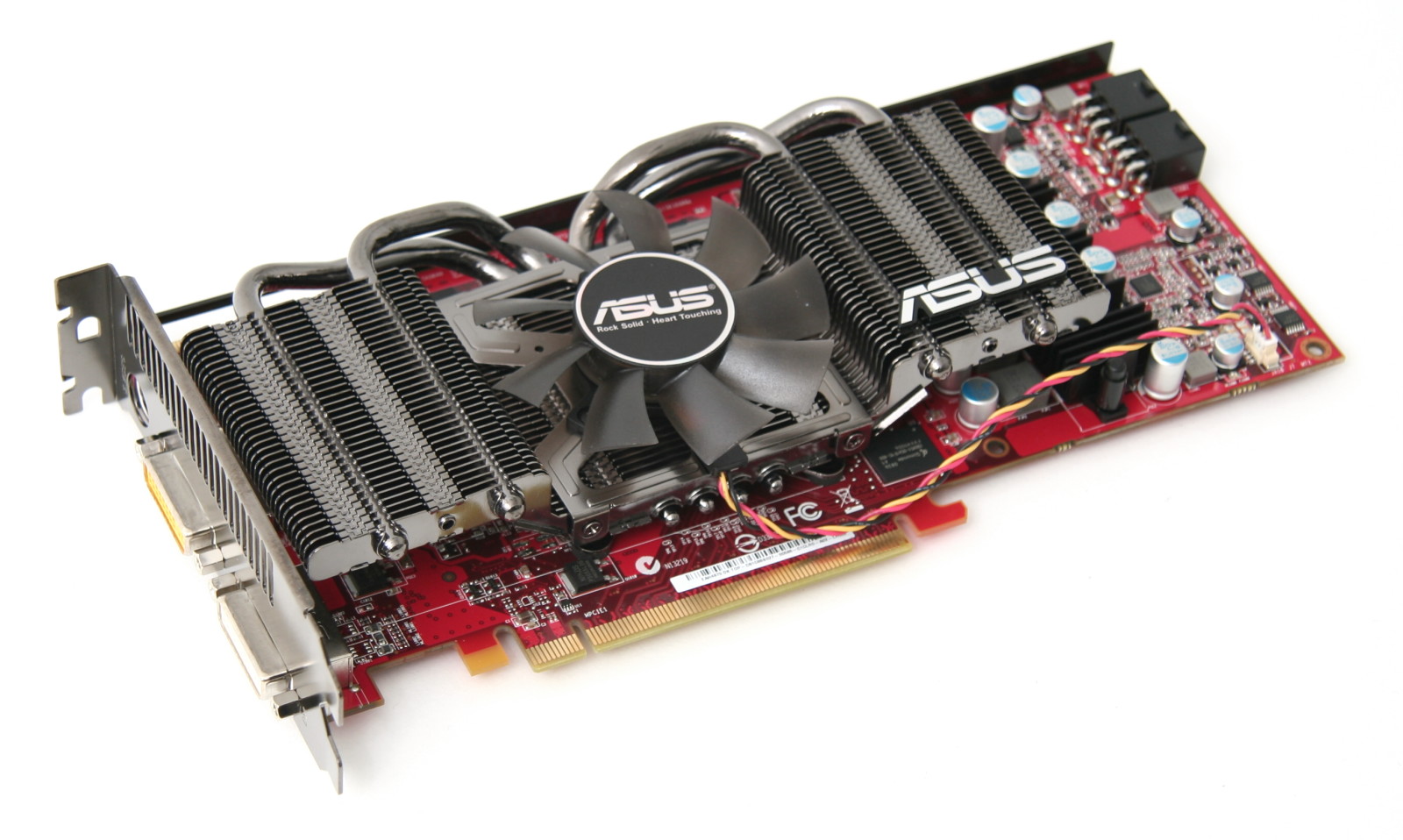

Le système de refroidissement est totalement en aluminium avec 4 heatpipes qui partent de la base vers le radiateur qui occupe 2 slots avec en son centre un ventilateur sans encadrement, ce qui réduit son efficacité puisque le flux d’air n’est pas totalement dirigé vers les zones à refroidir mais réduit en contrepartie les nuisances sonores. Etant donné que seule la base est fixée au PCB, les modules mémoire ne sont pas refroidis. Pour assurer la rigidité de la carte, Asus a ajouté une barre de renfort sur le bord supérieur, à l’arrière de la carte.

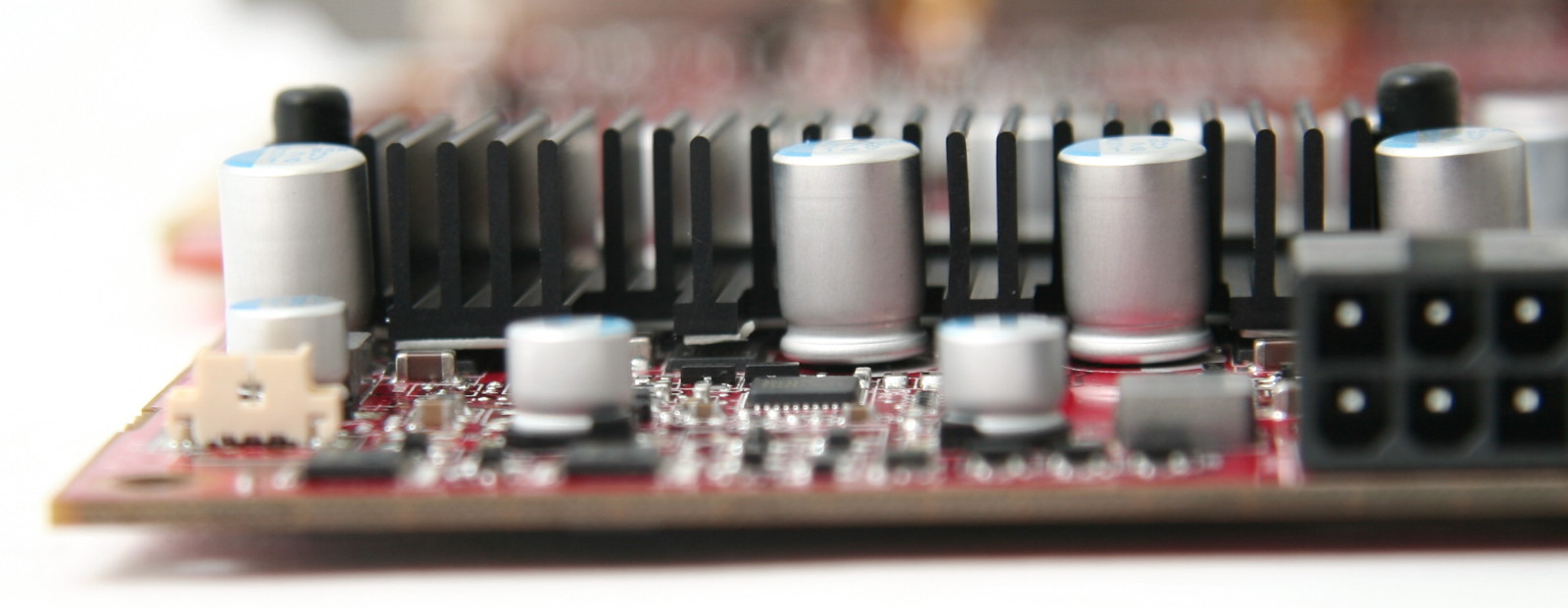

Ce système de refroidissement n’est pas en contact non plus avec les composants de l’étage d’alimentation, du coup Asus a placé un petit radiateur sur ceux-ci. Malheureusement il semble avoir été mal usiné puisque les plot de fixation sont légèrement en biais par rapport au plan de contact. Du coup, et malgré l’épaisseur de la bande thermique placée dessus, seule une des 3 rangées de composants est bel et bien en contact. En d’autres termes, il ne sert pour ainsi dire à rien.

Le bundle

Asus livre sa carte avec un petit manuel, un CD pour les pilotes et les utilitaires Asus, un CD pour le manuel, un câble pour sortie TVHD analogique, un adaptateur DVI vers VGA, un adaptateur DVI vers HDMI (qui transporte son et image), un connecteur CrossFire, un câble convertisseur d’alimentation double molex vers PCIE 6 pins et un petit tapis de souris.

La carte bénéficie d'une garantie de 3 ans.

Thermographie infrarouge

Carte graphique au repos.


Carte graphique en charge.


Système au repos.


Système en charge.

Si le GPU est maintenu à une température plus faible que sur la carte de référence, l’étage d’alimentation reste à une température élevée qui devient très élevée en charge avec des températures inquiétantes qui dépassent les 125 °C. Bien que nous n’ayons remarqué aucun problème de stabilité, nous ne pouvons éviter de faire ici le rapprochement avec le radiateur de piètre qualité de l’étage d’alimentation qui est probablement responsable de cette surchauffe néfaste pour la durée de vie de la carte.

Relevés des températures et du bruit

La température très faible notée derrière la grille d’extraction montre que le système de refroidissement ne l’utilise en fait pas et n’expulse pas l’air chaud en dehors du boîtier, ce qui entraine une augmentation globale de la température à l’intérieur du PC. Au niveau des nuisances sonores, la carte n’est pas très bruyante mais pas silencieuse non plus. Autant le résultat est bon en charge, d’autant plus que la carte est overclockée, autant il fait partie des moins bons au repos. La différence très réduite entre les 2 états nous laisse penser que la vitesse du ventilateur est fixe.

Notre avis

L’EAH4870 DK d’Asus se caractérise par un système de refroidissement compact et peu bruyant en charge. Malheureusement il n’est pas silencieux au repos, n’extrait pas l’air chaud en dehors du boîtier et ne refroidit pas l’étage d’alimentation qui doit se contenter d’un petit radiateur de mauvaise qualité qui ne rempli pas son rôle et mène vers des températures trop élevées sur la version TOP que nous avons testée. Compte tenu du prix élevé de la carte, c’est plutôt décevant et ce n’est pas le mini tapis de souris offert en plus du bundle classique qui va compenser cela.
